多软件适配瓶箭结构三维设计作品

　　本次完成的瓶箭结构设计，可直接对接中小学航天科普实践、高校流体力学课程验证、小型业余航天赛事参赛原型制作等多个场景，在科普展项搭建中，该结构可作为水火箭、小型固体模型火箭的基准结构参考，省去从零开始梳理气动外形、舱段衔接逻辑的重复工作。从实际使用维度看，该结构兼顾了气动效率与舱段装载需求，头部整流罩采用连续变曲率锥面过渡，可有效降低亚音速飞行阶段的压差阻力，箭身柱段预留了载荷舱安装空间，可容纳小型航电模块、配重块或是降落伞回收装置，尾部翼面采用对称切尖三角翼布局，在保证飞行稳定性的同时，减少翼面突出带来的额外阻力，也能避免发射过程中翼面与发射架剐蹭的问题。设计过程中优先考虑了不同工况下的结构强度边界，箭身主体采用等壁厚柱壳结构，壁厚取值兼顾了轻量化需求与承压能力，可适配0.2-0.6MPa的压缩空气注水发射工况，也可适配总冲5N·s以内的小型固体模型火箭发动机安装需求，整流罩与箭身、箭身与尾段的衔接处均设计了止口定位结构，装配时可快速对齐，无需额外调整同轴度，配合密封胶圈即可实现舱段间的可靠密封，避免发射阶段出现漏气泄压导致推力不足的问题。

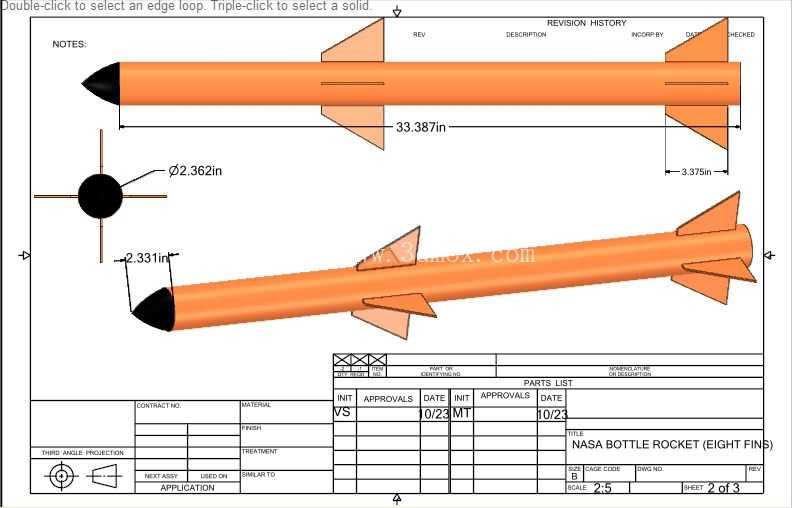

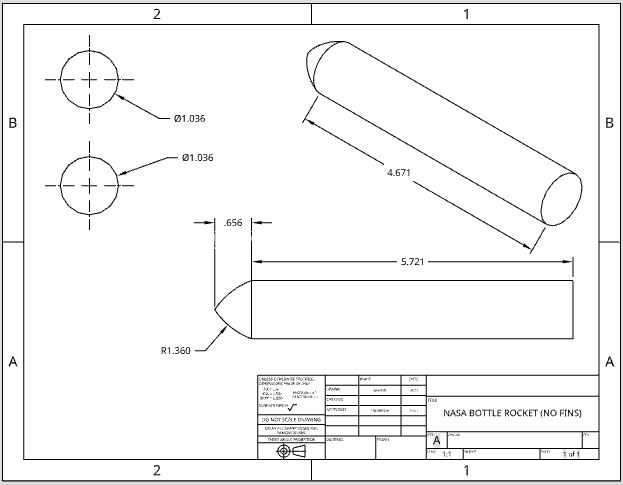

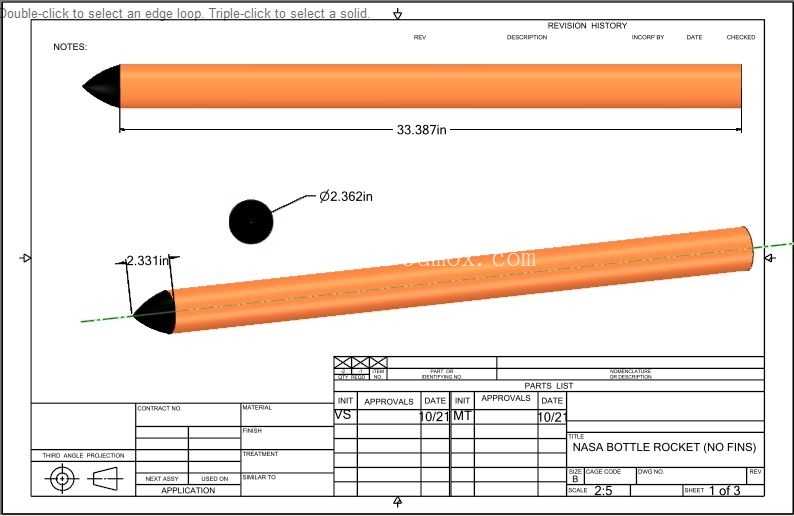

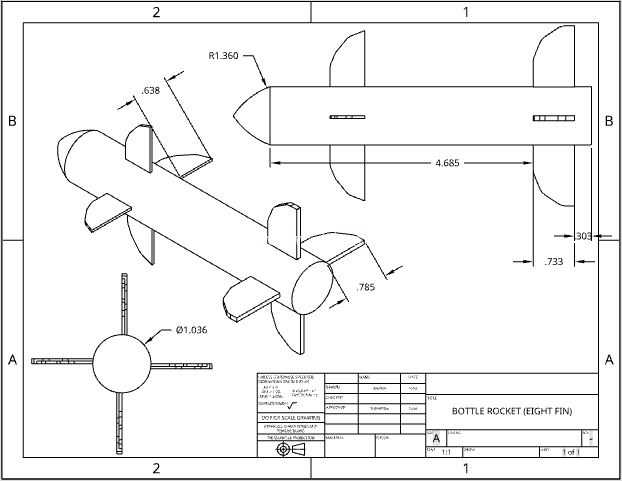

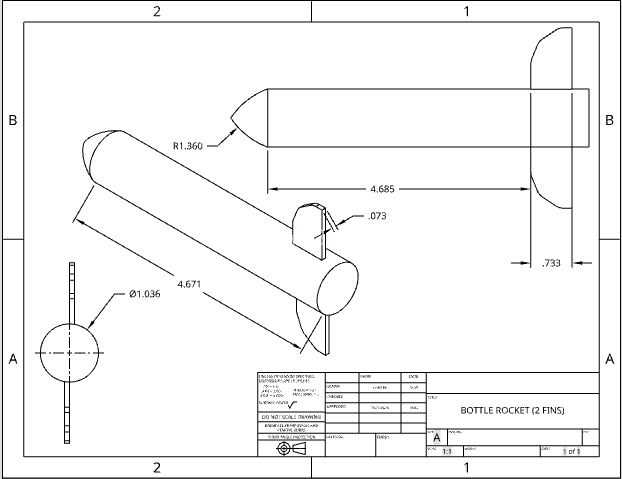

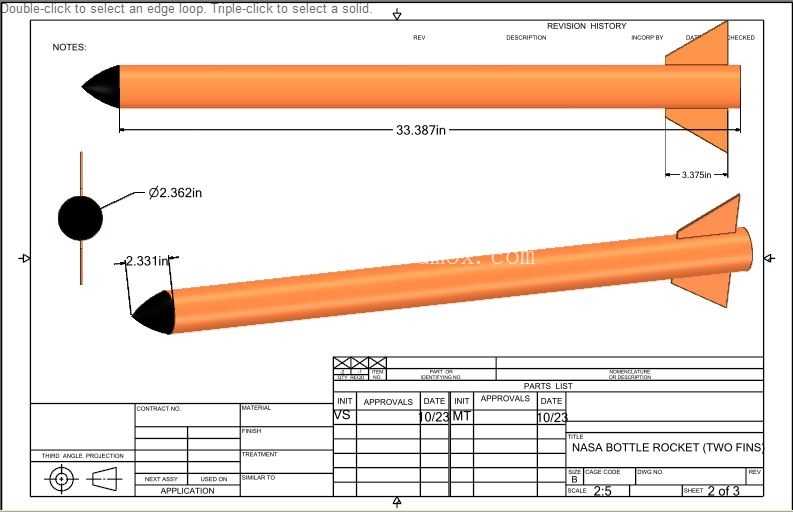

　　外形尺寸方面，整体长径比控制在10:1的合理区间，既避免长径比过大导致的结构刚度不足、飞行易弯曲失稳，也不会因为长径比过小导致飞行阻力过大、射程不足，最大外径控制在标准饮料瓶适配尺寸范围内，可直接复用常见的PET饮料瓶作为箭身主体材料，降低原型制作的物料成本，尾翼安装位置距离箭尾端面预留了足够的发动机安装与喷嘴伸出空间，不会出现尾焰灼烧翼面的问题，翼面展长控制在箭身直径的1.5倍以内，收纳时无需拆卸翼面即可放入常规尺寸的器材收纳箱，方便户外发射活动携带。

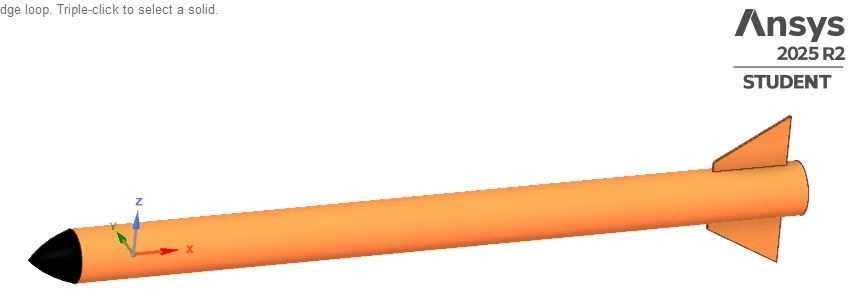

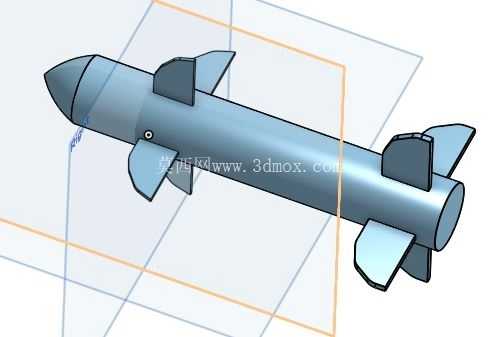

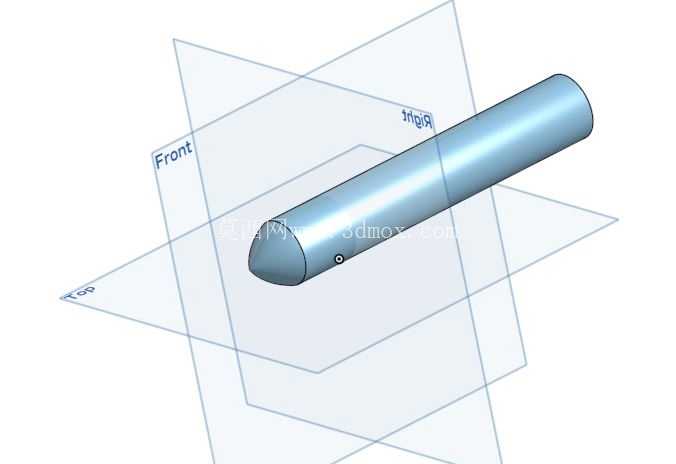

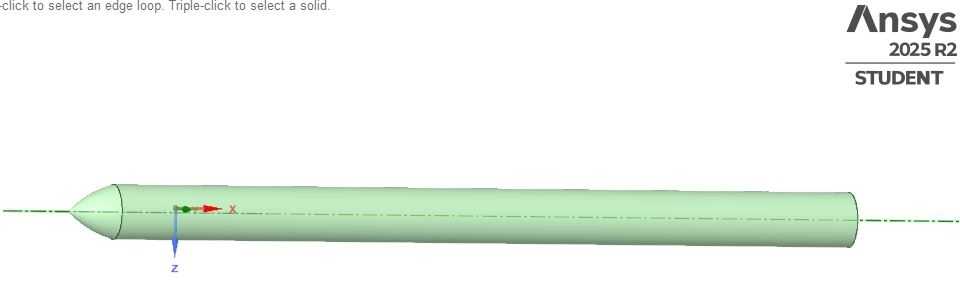

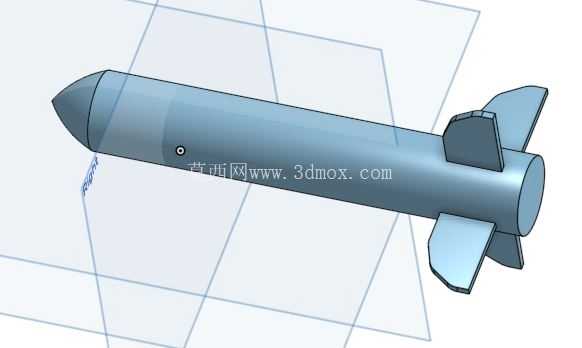

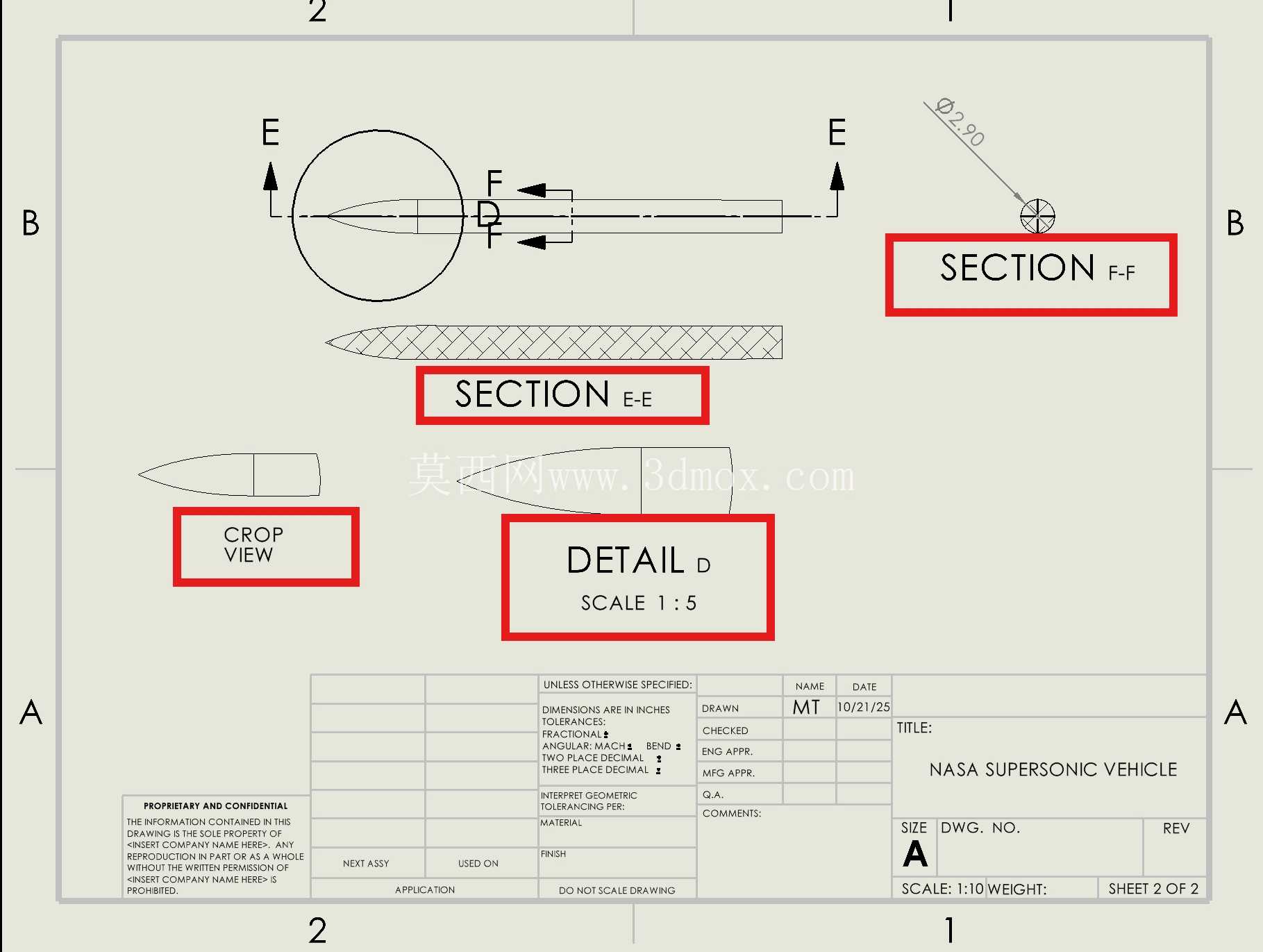

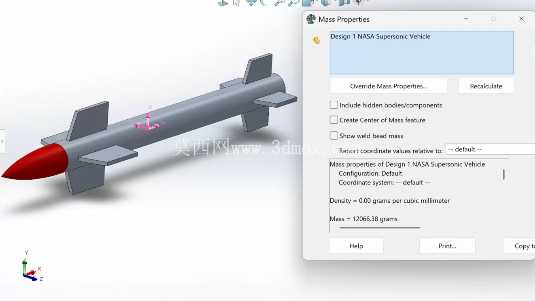

　　结构设计阶段同步完成了多平台的参数化适配，所有特征均采用全参数化建模逻辑，调整整流罩曲率、箭身长度、翼面尺寸等参数时，可直接驱动关联特征同步更新，无需重新绘制草图，针对流体仿真需求，模型提前完成了外流场计算域的几何清理，去除了所有对仿真结果无影响的小倒角、工艺缺口，可直接导入仿真软件划分网格开展气动参数计算，针对结构加工需求，模型拆分了整流罩、箭身、翼片、尾段对接环等独立零件，每个零件均预留了3D打印的拔模斜度与壁厚支撑，无需二次修复即可直接输出STL文件开展增材制造，也可导出二维工程图用于薄木板、塑料板的激光切割加工。

　　在实际教学场景中，该结构可作为基础设计模板，学生可在此基础上调整翼面数量、整流罩形状、重心位置等参数，开展对照实验验证不同设计参数对飞行轨迹、射程、稳定性的影响，相比从零开始建模，可节省60%以上的基础建模时间，让学习者把更多精力放在设计参数优化与实验验证环节。针对发射对接需求，箭尾端面设计了标准的发射杆导向孔，可适配市面上常见的模型火箭发射架导轨，导向孔与箭身同轴度公差控制在0.1mm以内，可避免发射阶段出现卡滞、出架姿态偏斜的问题，载荷舱内部预留了标准的魔术贴粘贴区域，可灵活固定不同重量的配重块，方便调整整机重心位置，将重心维持在压心前方一个箭身直径的最优区间，保证飞行过程中的姿态稳定。回收舱段设计了独立的伞舱空间，伞舱盖采用弱连接结构，当火箭到达弹道顶点姿态前倾时，伞舱盖可在空气阻力作用下自动脱落，拉出降落伞完成减速回收，避免箭体硬着陆损坏，可重复用于多次发射实验。
