福特F-150车型外流场CFD仿真分析模型

　　在乘用皮卡的整车开发流程中，空气动力学性能的前置验证是决定整车能耗表现、高速行驶稳定性的核心环节，本次搭建的福特F-150外流场CFD分析模型，完全围绕整车开发阶段的风洞仿真验证需求搭建，可直接对接不同车速区间的流场计算任务。从实际工程应用场景来看，这类仿真模型主要服务于整车造型定型阶段的气动性能迭代，不需要制作等比例油泥模型即可完成多轮造型方案的风阻对比，大幅压缩前期造型验证的周期与成本，同时也能为整车底盘护板造型、货厢扰流结构、后视镜外形的细节优化提供量化的流场数据支撑。模型搭建过程中，首先对实车外表面的几何特征做了针对性的工程简化，剔除了车标纹理、门把手细小缝隙、钣金接缝等对宏观流场影响极小的细节特征，避免局部极小尺寸面在网格划分阶段产生质量极差的扭曲单元，同时保留了前保险杠进气格栅开口、前风挡倾斜角度、货厢尾门造型、底盘传动系统外轮廓等直接影响流场分布的关键结构，确保仿真计算的结果能够真实反映实车行驶状态下的气流分布规律。

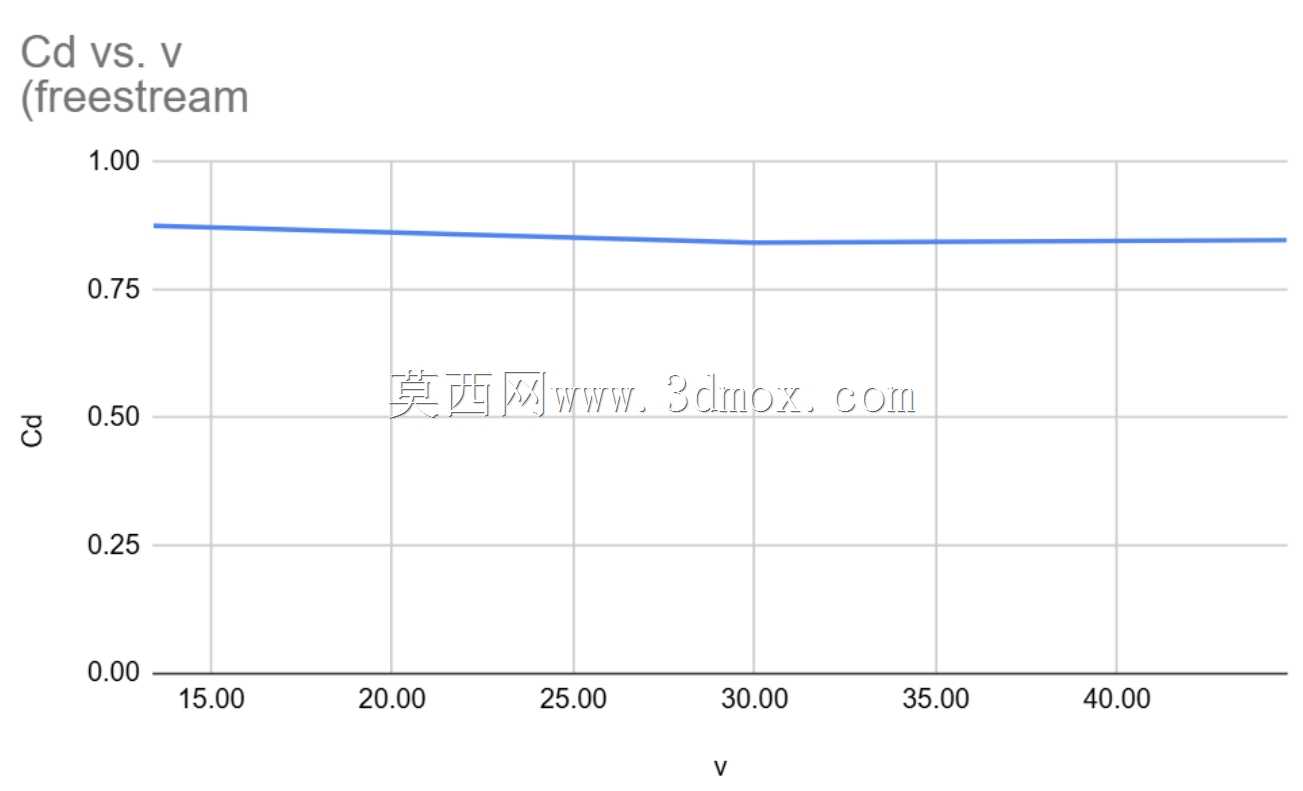

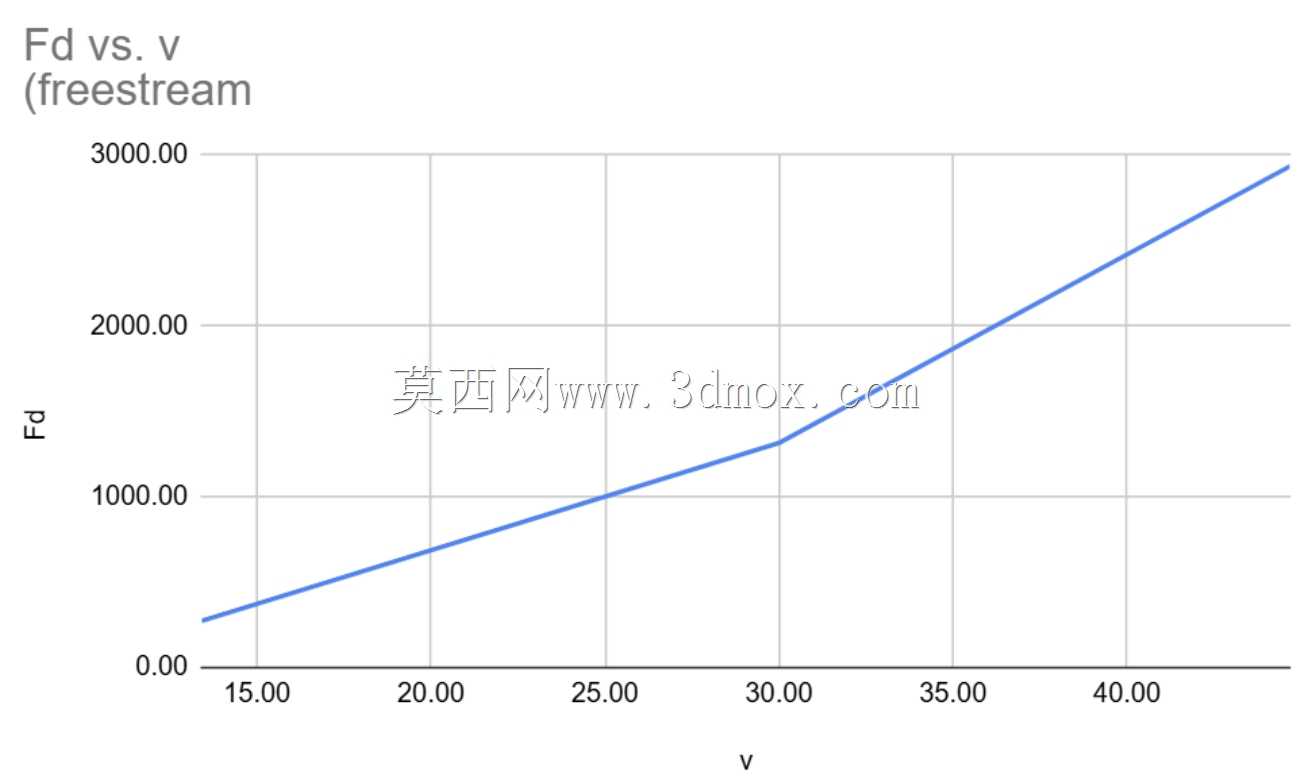

　　从计算域的边界设置来看，模型参照实车的整车外廓尺寸搭建了足够的流场计算空间，入口边界设置在车头前方五倍车长位置，出口边界延伸至车尾后方十倍车长位置，上下及侧向边界距离车身外廓均保留三倍车宽以上的空间，完全消除计算域边界对车身周围流场发展的干扰，能够准确捕捉车尾湍流区的形成与发展过程。模型采用k-epsilon湍流模型完成流场计算，该模型对于汽车外流场这类高雷诺数 wall-bounded 流动具备较好的计算精度与收敛效率，从已完成的计算结果可以看到，在15m/s到45m/s的常见行驶车速区间内，整车风阻系数保持在非常稳定的区间，没有因为流速提升出现风阻系数的大幅波动，说明该车型的外形设计在常用车速区间内具备一致的气动表现，不会因为车速提升出现气动稳定性的突变。

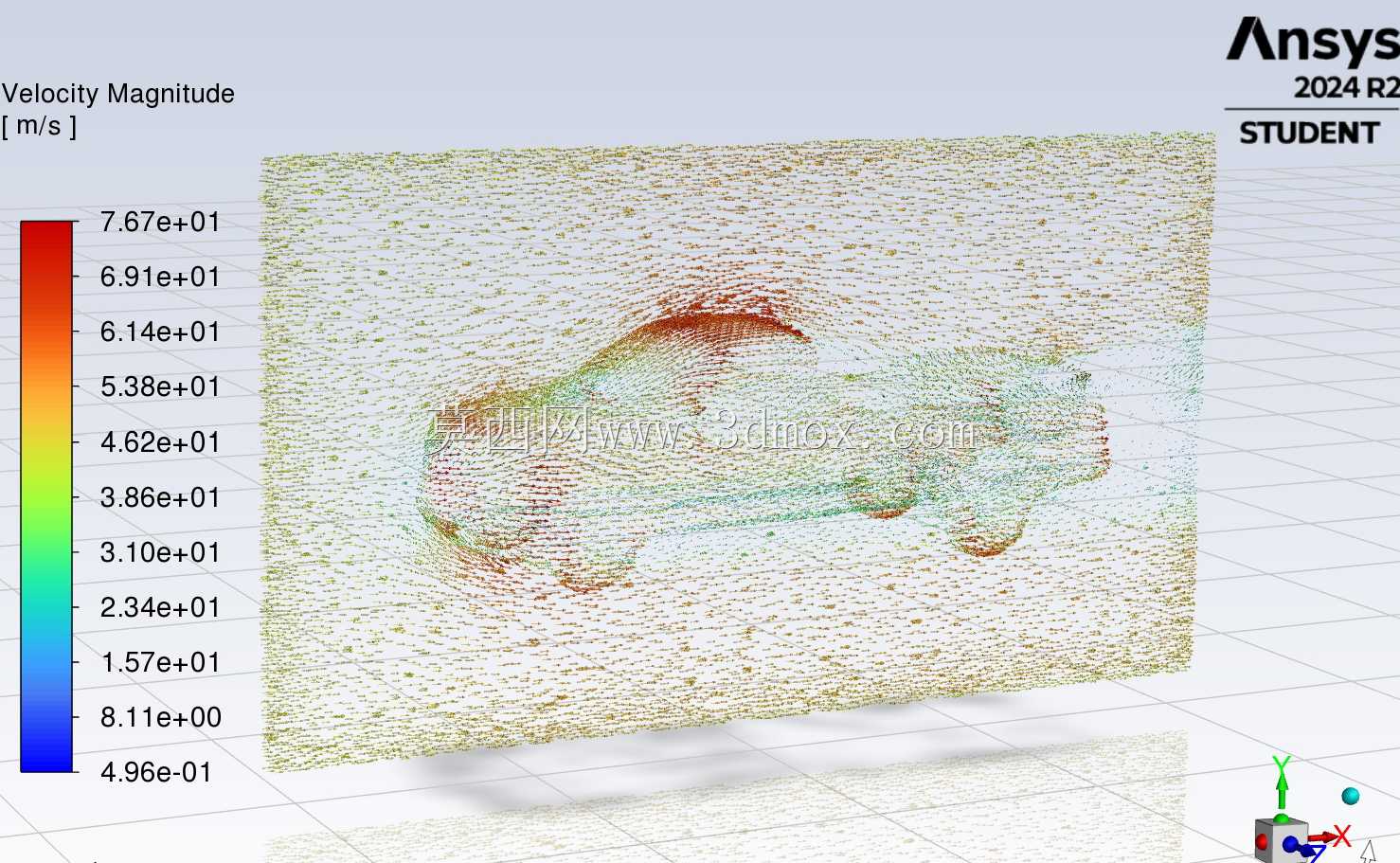

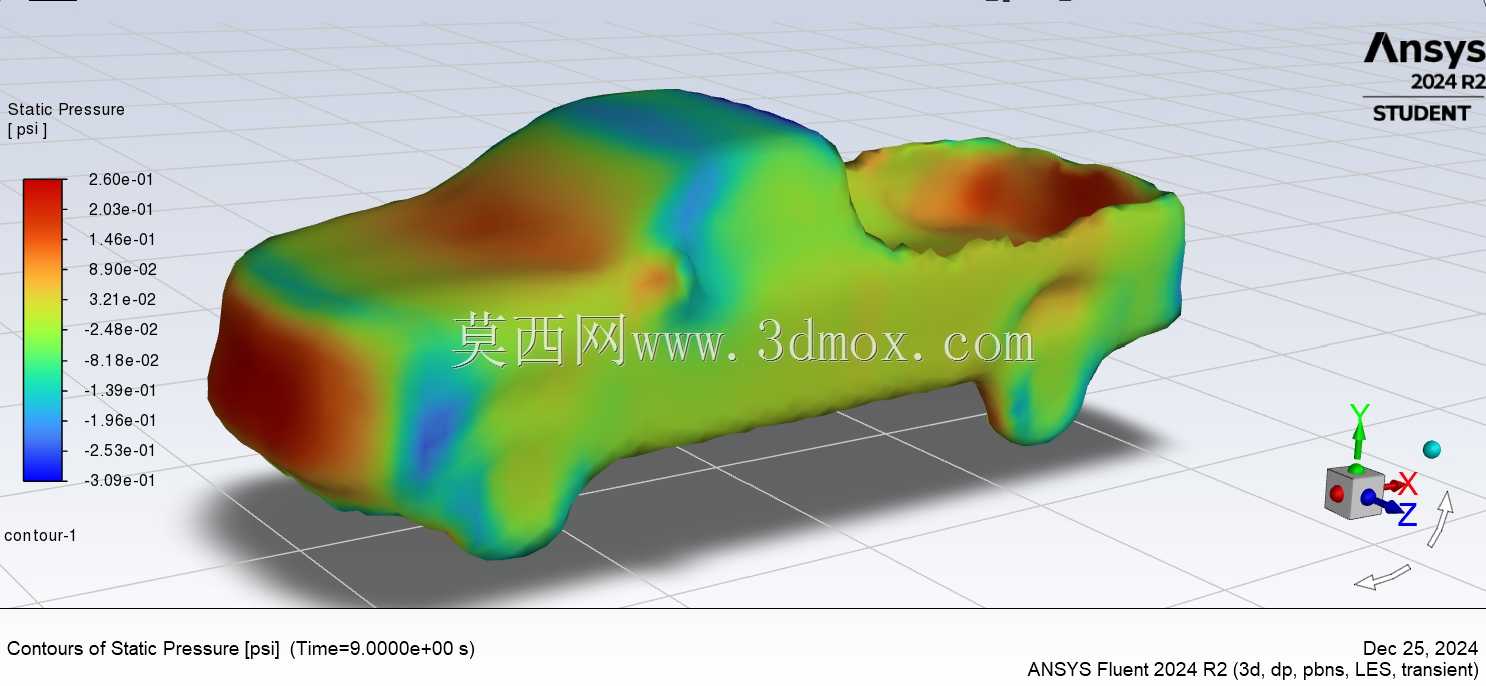

　　在细节流场的捕捉上，模型对车身近壁面做了边界层网格加密，能够准确反映气流在车身表面的附着与分离过程，比如前风挡与车顶衔接位置的气流过渡、A柱区域的涡流生成、货厢内部的气流漩涡结构、车尾尾涡的脱落频率等关键流场特征都能得到清晰的量化结果，这些数据既可以用来指导造型细节的优化，比如调整A柱的倾斜角度降低风噪，优化货厢上沿的扰流结构降低货厢区域的负压阻力，也能为整车高速行驶的升力计算、侧风稳定性分析提供基础的流场数据支撑。不同于面向渲染展示的外观模型，该仿真模型的几何处理完全服务于CFD计算的需求，所有曲面都经过连续性检查与几何修复，不存在自由边、重叠面、非流形几何等会导致网格划分失败的问题，网格划分阶段在车身近壁面、车尾尾迹区等流场参数梯度较大的区域做了局部网格加密，在远离车身的远场区域逐步放大网格尺寸，在保证计算精度的前提下尽可能控制整体网格数量，平衡计算效率与结果准确性。

　　从实际工程使用的角度，该模型可以直接对接不同的仿真工况需求，比如调整侧风倾角模拟高速侧风环境下的车身受力，增加旋转壁面边界模拟车轮转动对底盘流场的影响，也可以在模型基础上增加不同的选装附件，比如货厢盖、车顶行李架、侧踏板等结构，快速验证这些选装件对整车风阻系数的影响，为整车配置的气动性能评估提供量化依据。在整车开发的流程中，这类经过验证的CFD模型还可以和风洞试验数据做对标校准，进一步修正湍流模型的参数设置，让后续的改型仿真计算结果具备更高的可信度，减少后期风洞试验的轮次，降低整车开发的试验成本。
