福特F-150无后挡板外流场K-Epsilon仿真分析

在皮卡车型的空气动力学开发流程中，货箱后挡板的状态会直接影响整车尾部的流场结构，进而关联到高速行驶的风阻表现、尾部扬尘特性以及高速稳定性。本次针对福特F-150无后挡板状态的流场仿真，核心是还原拆除后挡板后，整车外部的静压分布与气流走向，为后续的货箱扰流件优化、风阻系数调校提供基础的流场数据支撑。

从实际道路使用场景来看，不少皮卡用户会在装载超长物料时拆除后挡板，也有部分用户认为拆除后挡板能够降低风阻提升燃油经济性，但实际流场表现往往和经验判断存在偏差。仿真过程中首先对整车外表面做了几何清理，剔除了对外部流场影响极小的钣金缝隙、小尺寸安装凸台等细节，在保证几何特征精度的前提下控制网格总量，车身近壁面做了边界层网格加密，确保近壁面y+值符合K-Epsilon湍流模型的计算要求，计算域的设置参考了整车外流场仿真的通用规范，入口设置在车头前方五倍车长位置，出口设置在车尾后方十倍车长位置，上下及侧面计算域边界距离车身三倍车宽，避免边界效应对流场计算结果产生干扰。

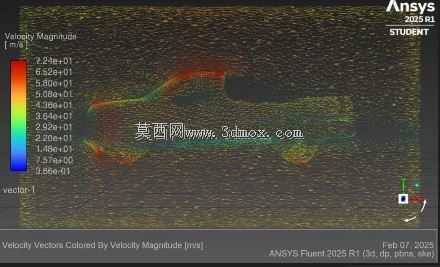

从仿真输出的静压分布云图可以看到，车头进气格栅区域是整车正压最高的区域，这部分正压是整车风阻的主要来源之一，气流抵达车头后沿着引擎盖、前风挡向上流动，在驾驶室顶部形成局部的低压区，随后气流向货箱区域流动时，由于没有后挡板的阻挡，货箱内部的涡流结构和带后挡板的状态存在明显差异：带原厂后挡板时，货箱内部会形成一个大尺度的闭合涡流，一定程度上能够引导气流平顺流向车尾；拆除后挡板后，货箱区域的气流会直接从货箱尾部流出，和驾驶室两侧滑落的气流在车尾形成更复杂的剪切层，车尾的负压区范围也会出现相应变化，这一变化不仅会影响风阻系数，还会改变车尾的气流卷吸效果，直接关系到雨天行驶时尾部泥水的飞溅范围，以及高速行驶时的尾部下压力表现。

在建模与仿真的边界处理上，轮胎与地面接触区域做了平面截断处理，避免网格出现负体积，地面设置为移动壁面，匹配来流速度模拟实际行驶时的地面相对运动，轮腔内部的流场也做了简化处理，保留了轮拱的基本几何特征，确保车轮周边的气流分离效果和实际状态一致。从流场的截面结果来看，驾驶室后缘的气流分离点位置和A柱、C柱的造型直接相关，无后挡板状态下，货箱两侧的气流会向货箱内部卷吸，在货箱底板上方形成多个小尺度的涡流，这些涡流的脉动会在高速行驶时产生额外的气动噪声，同时也会对货箱内装载的货物产生额外的气动作用力，如果装载的是轻质货物，没有后挡板的状态下很容易被气流卷吸出货箱，这也是实际使用中需要重点关注的风险点。

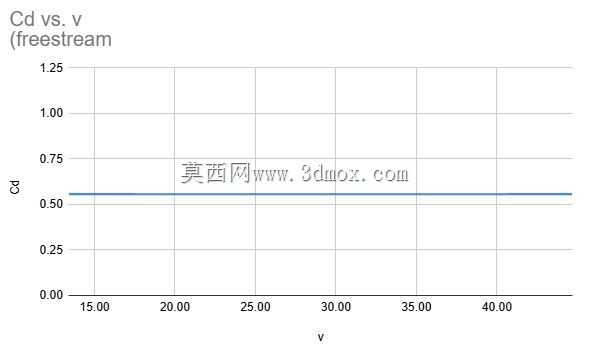

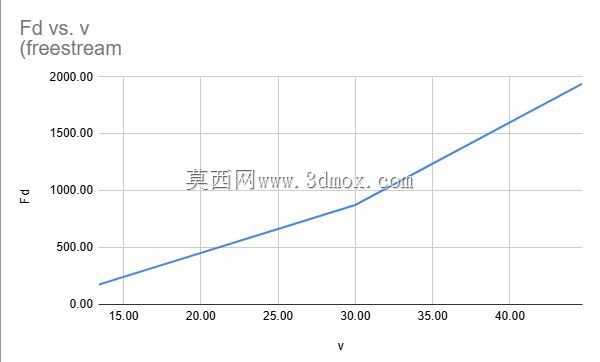

对于整车性能开发而言，这类基础流场仿真的结果可以直接对接后续的优化方案验证，比如在货箱尾门位置加装不同形式的扰流条、货箱侧边防风板，都可以基于这个基础模型调整几何后快速计算，对比不同方案的流场改善效果。另外，无后挡板状态的流场数据也可以作为高速行驶安全预警的参考依据，当车辆在100km/h以上时速行驶时，车尾负压区的变化会影响后车的跟车气流环境，尤其是超越大货车或者被大货车超越时，尾部流场的瞬态变化会对整车的行驶稳定性产生影响，通过稳态仿真得到的静压分布结果，可以为瞬态仿真的初始场设置提供基础，减少瞬态计算的迭代步数，提升仿真效率。

从安装边界的角度来看，后挡板的安装铰链、锁扣位置在拆除后会留下对应的安装孔位，这些凸起的安装座虽然尺寸不大，但会对货箱尾部的局部流场产生小范围的扰动，在高精度仿真中需要保留这些几何特征，才能更准确地还原局部的气流分离情况。本次仿真得到的静压分布结果，也可以为后续后市场的货箱改装件开发提供数据支撑，比如定制货箱卷帘盖、货箱拓展支架时，都可以参考该流场结果调整部件的外形轮廓，尽可能降低加装部件带来的额外风阻，避免部件在高速气流下产生共振异响。
