铝及中密度纤维板三轴数控铣床结构设计

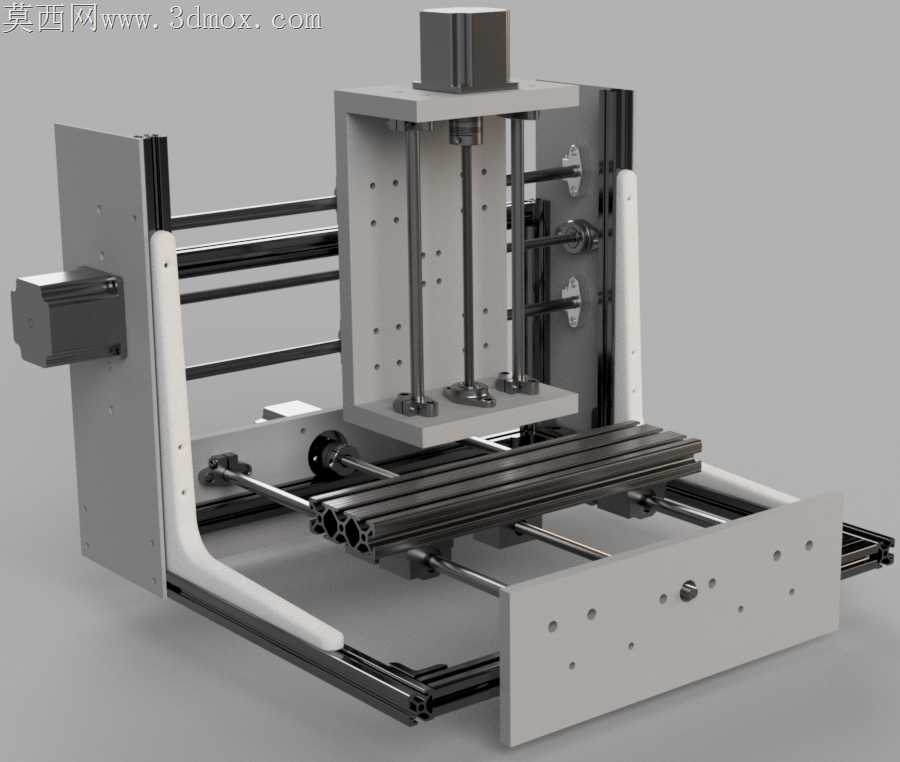

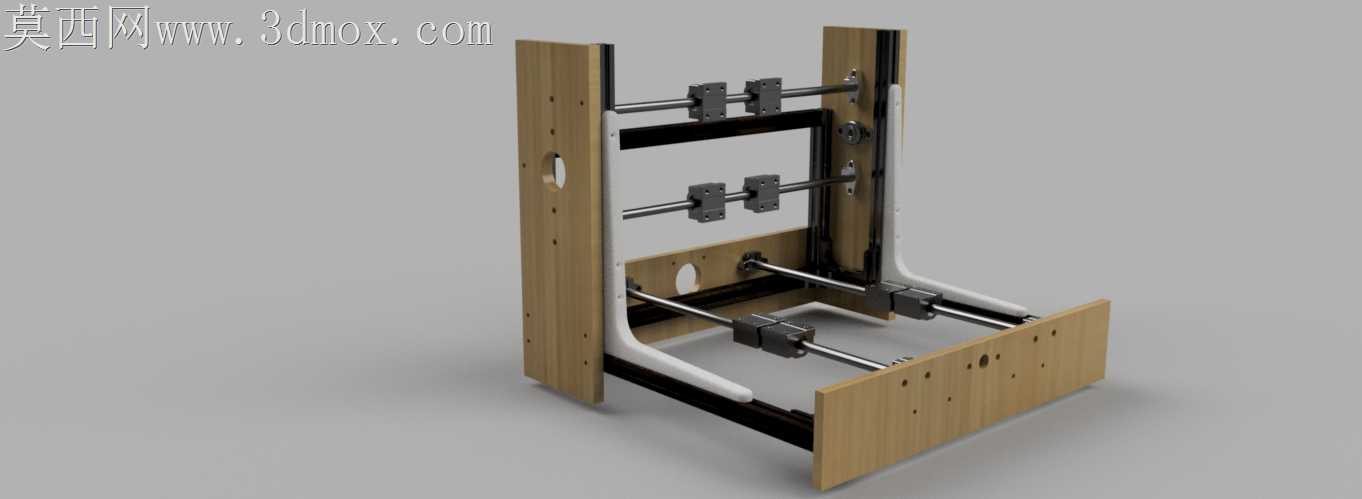

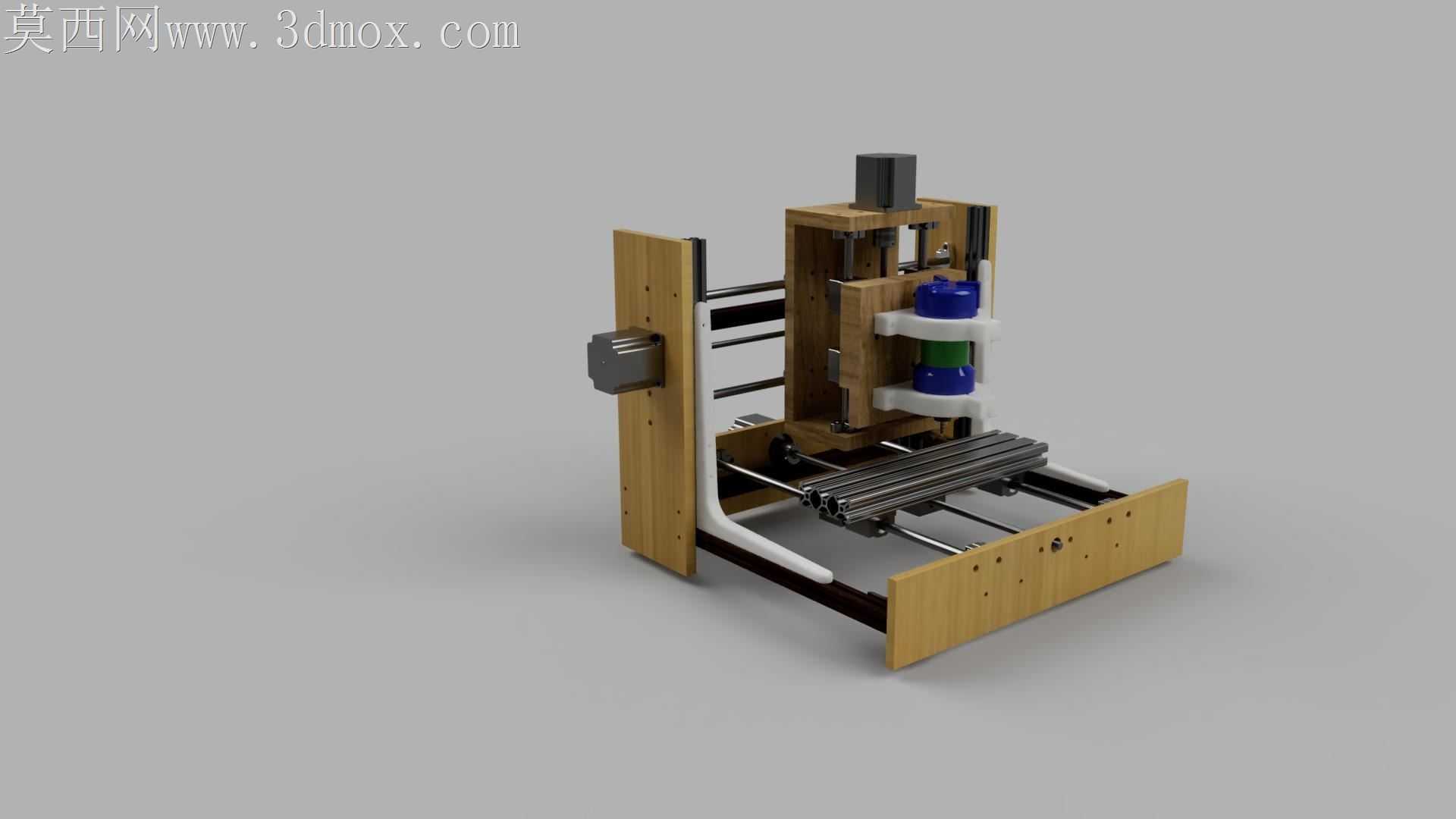

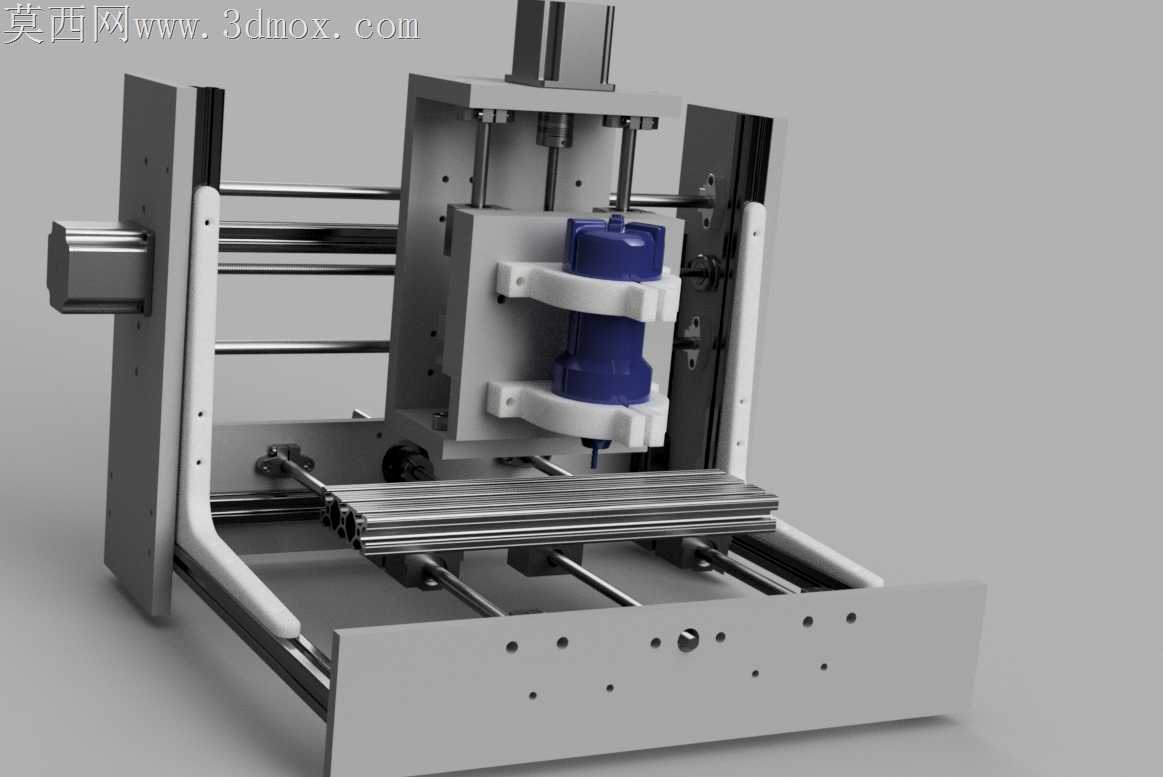

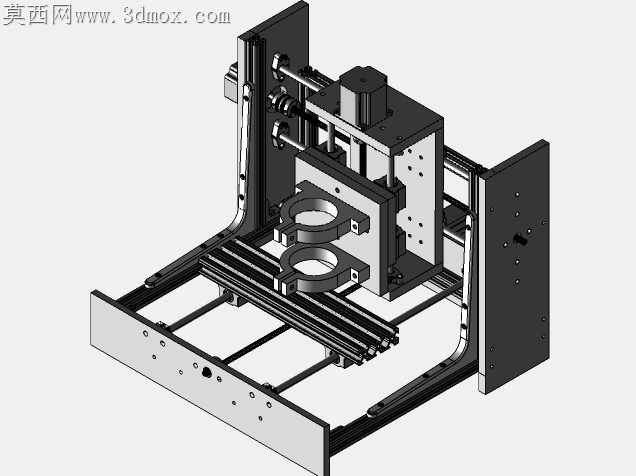

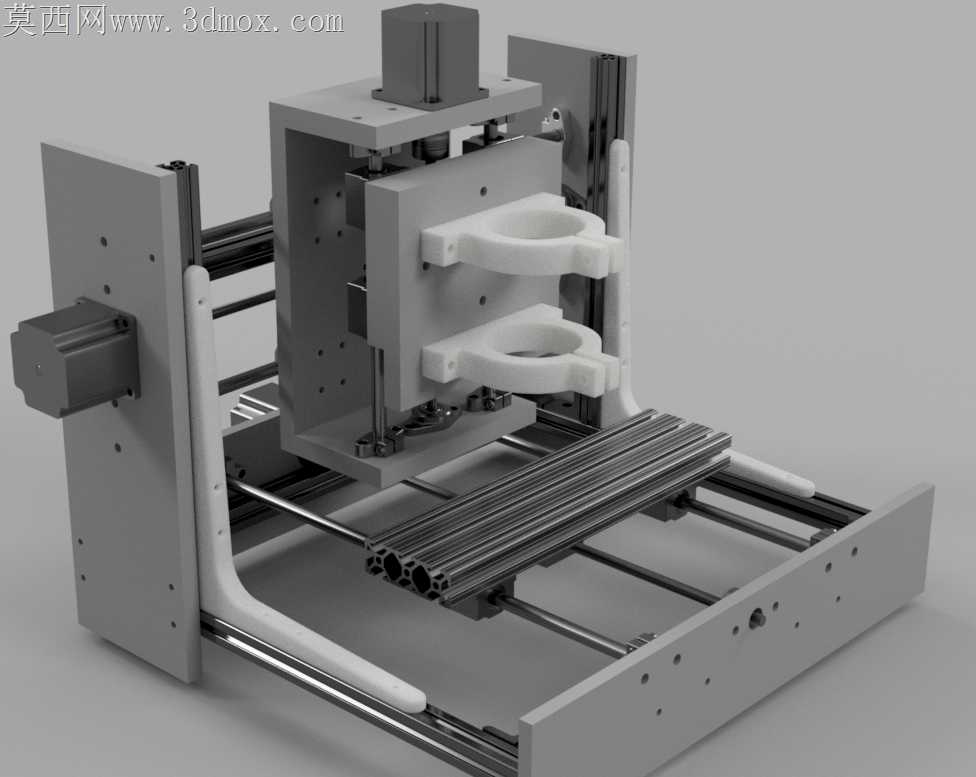

做这个三轴铣床模型的时候，最先敲定的是加工适配的核心定位——专门针对铝件和中密度纤维板的轻载铣削场景，没必要硬堆重型机床的冗余结构，所有建模取舍都围绕这个使用场景来。一开始画传动部分的时候，纠结过要不要加减速箱结构，后来算下来步进电机的扭矩配合1605滚珠丝杠的导程，完全能覆盖两种材料的铣削进给力，加减速箱反而会增加反向间隙，干脆直接把电机和丝杠通过联轴器直连，省掉多余的传动环节，也能减少后期装配的公差累积。导轨选型的时候没选宽幅重载线轨，用的是常规20规格的直线导轨，毕竟加工铝和密度板的时候切削力不大，窄一点的导轨滑块运行阻力更小，高速走刀的时候更顺滑，建模的时候特意把导轨安装面的定位凸台做了0.02mm的凸起限位，实际装配的时候不用反复打表找正，靠凸台就能卡准导轨的平行度。主轴固定的部分一开始想做整体式的抱座，后来考虑到后期换不同直径的主轴电机方便，改成了分体式的夹块结构，两个白色的固定夹块用螺栓锁紧，夹块内壁做了细微的防滑纹路，建模的时候特意把夹块和主轴的配合公差设成了小间隙过渡，装的时候不用硬敲，拧紧螺栓就能牢牢抱死主轴，不会出现铣削的时候主轴打滑下移的问题。床身部分没做全封闭的铸铁结构，用的是板式拼接的框架，左右两侧的立式支撑板开了减重槽，既不会影响结构刚性，还能减轻整体重量，底部的工作台面特意留了一排T型槽的安装位，方便装夹不同尺寸的工件，建模的时候T型槽的倒角特意做了1mm的圆角，实际加工的时候不会因为应力集中出现槽口崩裂的问题。做装配配合的时候，所有滑动部件的配合面都留了合理的间隙，丝杠两端的支撑座做了双轴承固定的结构，一端固定一端游动，抵消丝杠转动时候的热伸长量，拖板和导轨滑块的安装孔做了腰型孔设计，后期调试的时候能微调滑块的预紧力，不会出现卡滞的情况。材质调试的时候，金属结构件都用了哑光磨砂的金属材质，没有做亮面镀铬的效果，毕竟实际机床都是工业使用场景，哑光材质不容易反光，操作的时候更方便观察加工状态，主轴部分用了深蓝色的工程塑料质感，和银灰色的床身形成视觉区分，一眼就能找到核心加工部件，底部的接屑盘做了浅灰色的磨砂质感，模拟实际设备的喷塑漆面，光影调试的时候特意打了侧方的柔光，把导轨和丝杠的金属质感凸显出来，同时不会让结构的阴影太重，能看清每个部件的衔接位置。整个模型没有多余的装饰结构，每一处设计都对应实际加工和装配的需求，不管是用来做实训教学的结构演示，还是作为小型DIY铣床的设计参考，都能直接对应到实际的加工落地环节，不会出现看着好看但做不出来的虚结构。
