DMG莫里DMU125P双块五轴加工中心结构设计

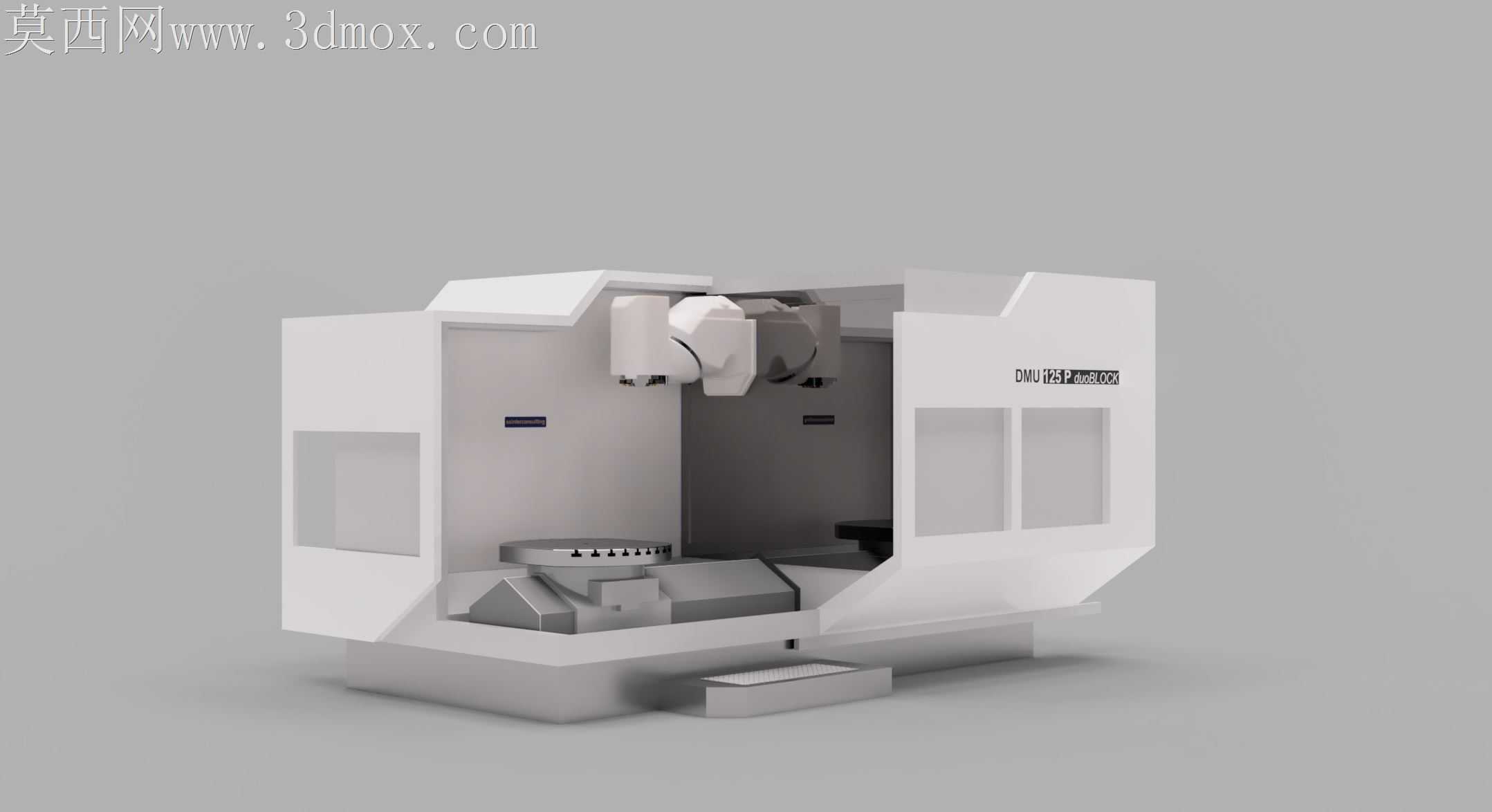

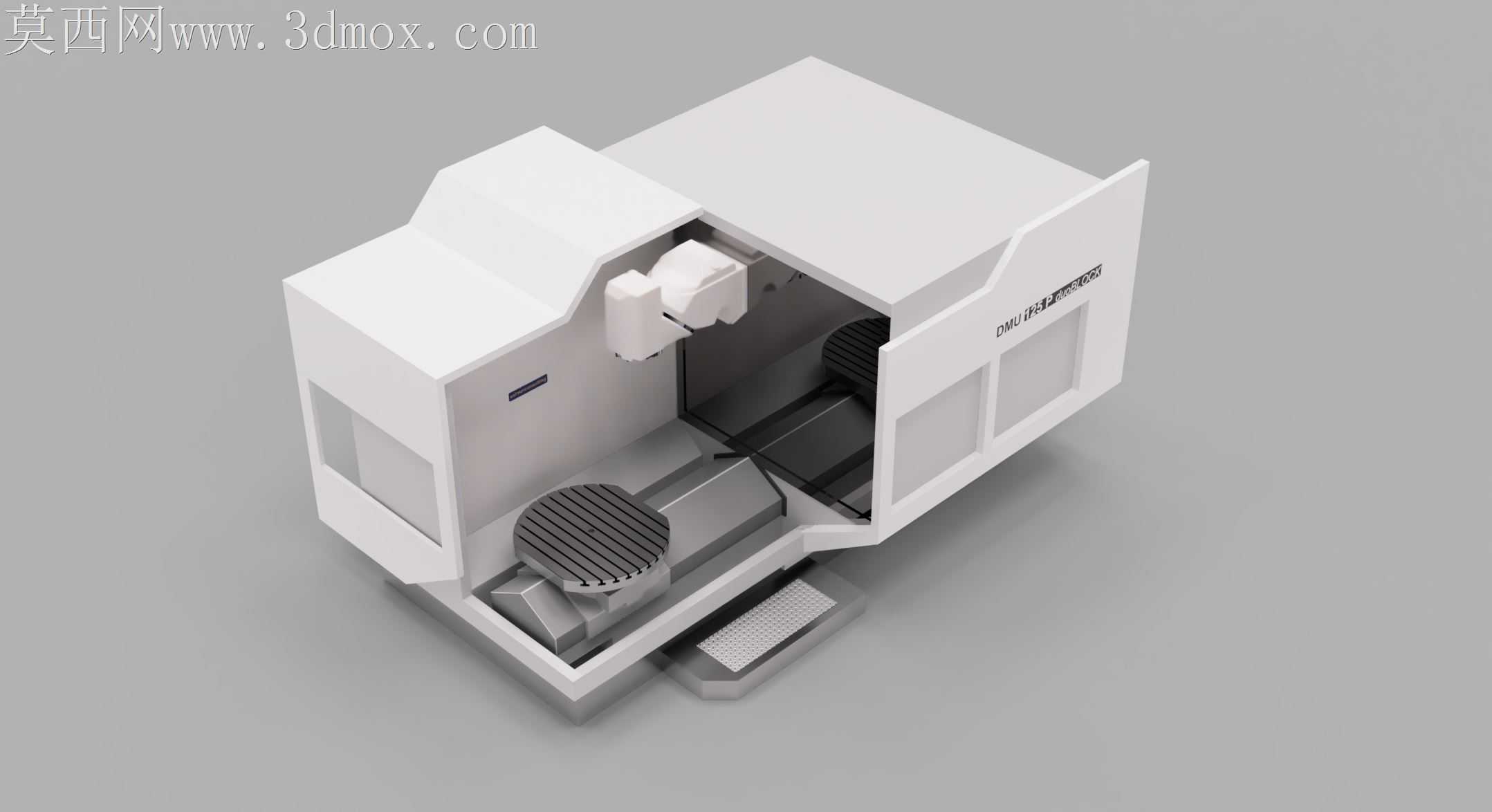

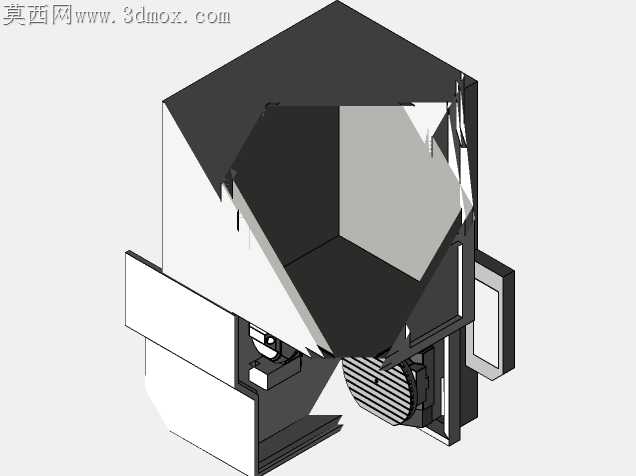

做这个五轴加工中心模型的时候，最先敲定的是双块式五轴结构的核心逻辑，毕竟DMU125P的核心优势就是双块转台带来的大摆角加工范围，建模初期特意把转台支撑结构的受力路径先理清楚，没有直接照着外观拉曲面，而是先把内部的支撑筋位布局做了简化还原，避免外壳做出来之后内部结构空泛，后续做装配干涉检查的时候出问题。外罩的曲面处理是最耗时间的部分，操作侧的观察窗边框不是规则的直角，带一点点向内收的微弧，一开始用拉伸切除做出来的边角太生硬，反复调整了三次放样轮廓，才把边框和外罩主体的衔接弧度做顺，没有出现曲面褶皱或者拼接断差。顶部的刀库外罩和主轴舱的衔接处，特意留了1.2mm的虚拟装配间隙，还原真实机床的装配公差，不会像很多简化模型那样把两个部件做成完全贴合的死结构，失去真实设备的装配逻辑。操作站的脚踏台部分没有做成整块的实心块，侧面加了向内凹陷的防滑纹理凹槽，边缘做了2mm的圆角过渡，既还原真实设备的防滑设计，也避免渲染的时候直角边出现生硬的黑边。材质调试的时候，外罩主体用了半哑光的机床白烤漆材质，粗糙度调到0.3，反射强度压到0.15，不会出现过强的镜面反射显得像塑料件；观察窗用了带轻微蓝调的半透明钢化玻璃材质，加了0.08的折射值，能隐约看到内部的主轴和转台结构，不会完全透空显得假。内部的工作台面做了T型槽的细节，槽宽按真实机床的比例缩放到模型尺寸，没有做的过宽或者过窄，转台的旋转轴标识也做了微小的凸台细节，不用靠贴图就能看出旋转轴的位置。做装配配合的时候，主轴舱的滑动导轨部分留了虚拟的运动行程空间，转台和底座的配合面做了同轴心的配合参考，后续如果要做运动仿真的话，直接添加配合约束就能实现五轴联动的动作，不用再重新拆分部件。渲染阶段打光的时候特意用了侧上方的主光加底部的弱补光，把外罩的曲面转折轮廓打出来，不会让整个白外罩显得平，内部主轴部分加了一点点弱的自发光，模拟设备待机时的舱内微光，让整个模型的真实感提上来。这个模型不管是做机床实训的演示教具，还是做车间布局的场景素材，都能直接用，结构细节的还原度足够支撑近距离的渲染展示，不会放大之后出现细节缺失的问题。
