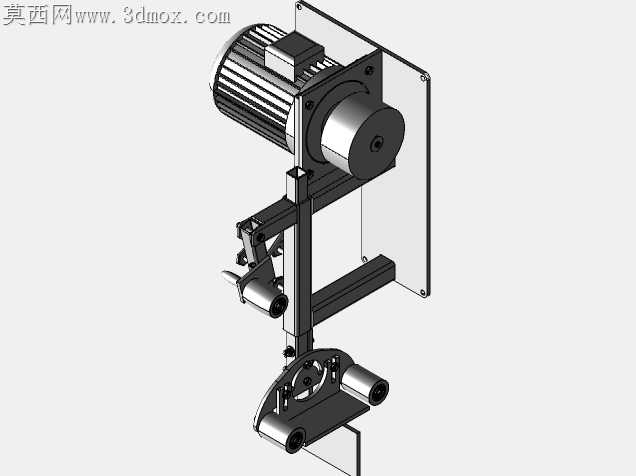

壁挂式小型砂带磨削设备结构设计

做这个砂带磨床建模的时候，最先敲定的是壁挂安装的核心思路，毕竟桌面款占地方，车间里挂在立柱或者墙面上，伸手就能用才够顺手。一开始想把驱动电机直接装在接触轮正后方，画完草模才发现重心太靠外，壁挂板受力偏载太严重，时间长了固定螺栓容易松，干脆把电机横置在安装板上半区，主动轮直接套在电机输出轴上，省掉了中间的传动联轴结构，既压缩了整机的前后厚度，又把重心往安装面靠了两公分多，挂装之后稳当很多。张紧结构没选那种外露的长螺杆调节，一开始画的外置调节架，调的时候要拧半天螺母，还容易积打磨的铁屑卡螺纹，改成了侧边带快拨手柄的偏心张紧结构，换砂带的时候扳动手柄就能松掉张紧力，换完扳回去自动撑紧，还特意在张紧臂的转轴处加了耐磨衬套的配合位，建模的时候留了0.02mm的间隙，实际装配的时候不会晃，长期用也不会因为磨损出现砂带跑偏的问题。接触轮组的位置特意做了角度可调的铰接设计，下半部分的工作接触轮可以绕转轴小范围摆角，不管是磨平面、磨坡口还是修磨工件的圆弧边角，都能找到合适的接触角度，建模的时候特意把铰接位的锁紧螺栓做了沉头处理，不会突出到工作面刮到工件。曲面部分没搞花里胡哨的造型，安装板就是平直的冷轧板折弯件，电机外壳的散热筋是沿着圆周阵列做的，每根筋条的拔模斜度留了1.5度，要是后续开模或者钣金加工都能直接出图，不用再改结构。装配的时候特意核对了每个轮系的平行度，主动轮、张紧轮、工作接触轮的轴线平行度公差在模型里控制在0.01mm以内，避免实际运转的时候砂带往一边跑，所有的紧固件都选了标准内六角螺丝，装配孔位都做了沉孔，整机外表面没有突出的尖锐棱角，不会勾到工作服或者砂带边。材质渲染的时候，电机部分给了铸铁哑光灰的质感，安装板和机架用了喷砂氧化的黑色金属质感，接触轮的橡胶面给了微粗糙的哑光黑材质，打光的时候特意从侧上方补了光，把轮系之间的间隙和张紧结构的细节都凸显出来，不会黑乎乎一团看不清结构。这套结构做出来，不管是小作坊做刀具修磨，还是工厂里给小零件去毛刺、磨焊缝都能用，结构简单没什么易损件，维护起来也方便，挂在墙上不占操作空间，比台式的砂轮机灵活度高不少，打磨的接触面积也更大，不会像砂轮那样容易磨出焦痕。
