机场地勤电动飞机牵引拖车结构

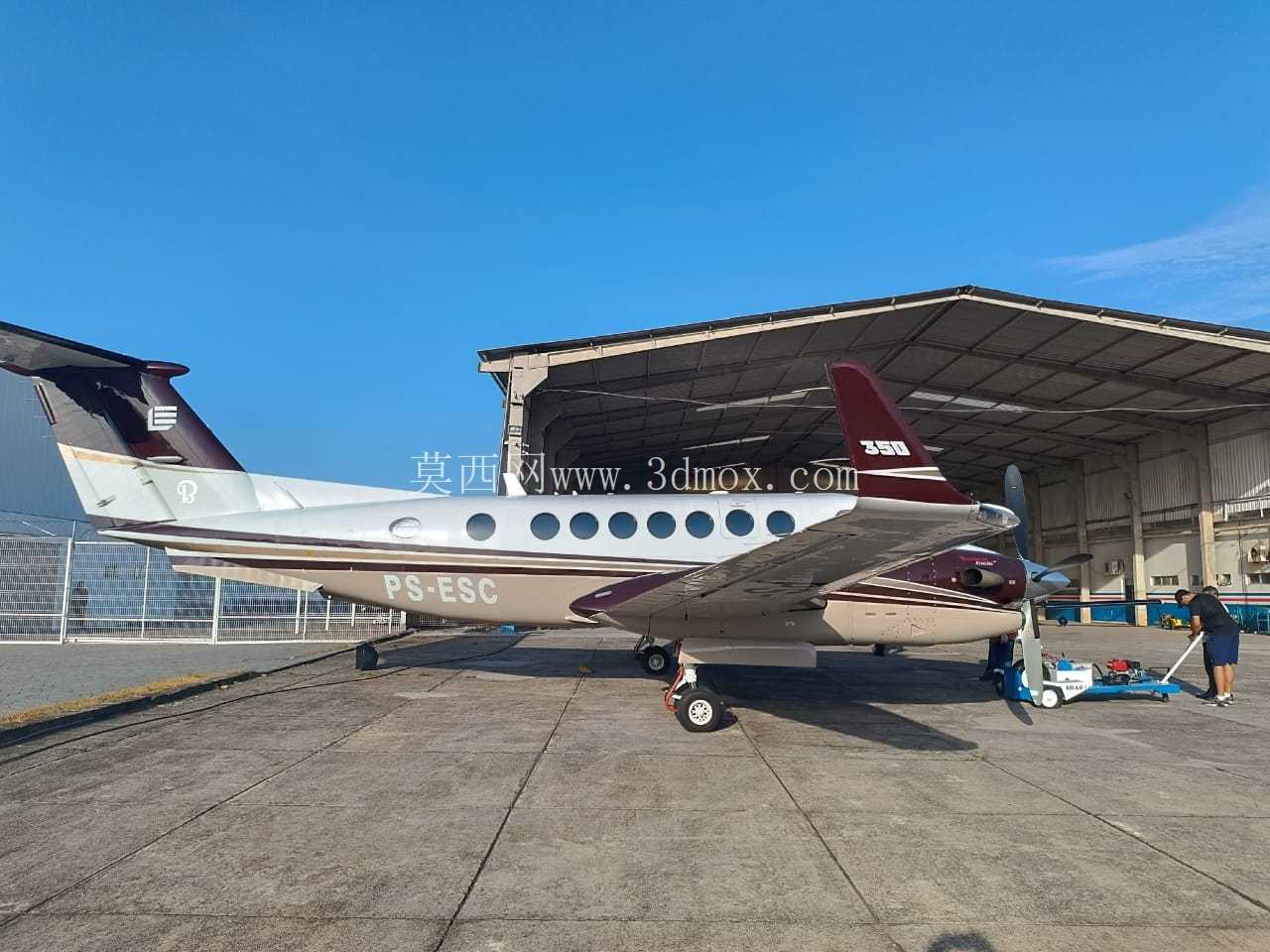

　　在民用通航机场、公务机机库的日常地面保障场景中，这类小型电动飞机牵引拖车是机务班组高频使用的地勤设备，主要承担10吨级以下涡桨公务机、小型通航固定翼飞机的机坪移位、机库进出调位、维修工位牵引作业，替代传统人工推机的高负荷操作，也避免大吨位牵引车在狭小机库空间内转向半径不足的问题。从实际作业需求出发，该拖车的设计首先匹配通航飞机前起落架的牵引高度，整车作业状态下的牵引连接点高度控制在120mm-180mm区间，可适配多数双发涡桨飞机、轻型固定翼飞机的前起落架牵引销接口，无需额外加装转接垫块就能完成挂接。

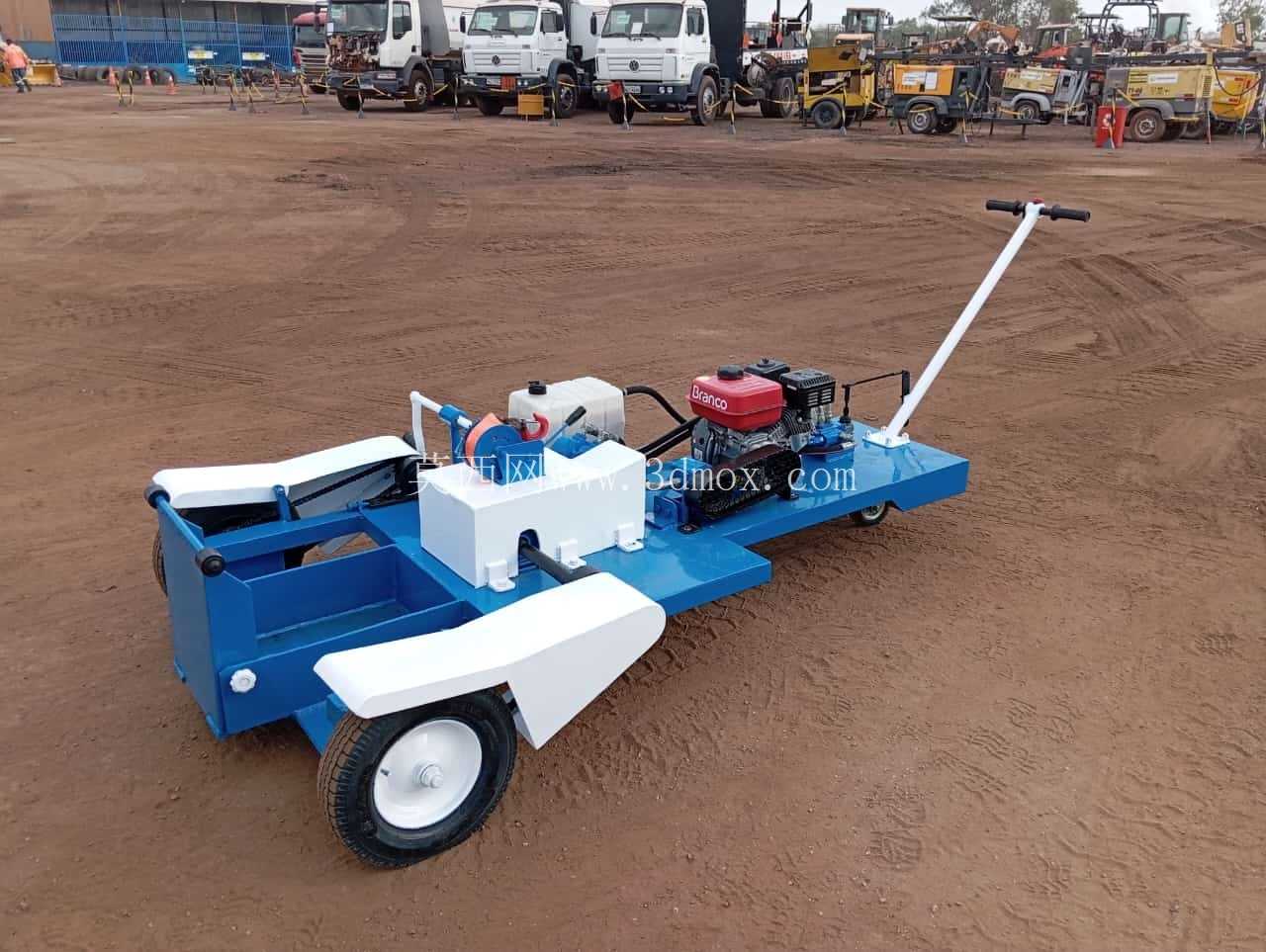

　　整车采用三轮式行走布局，单前轮为转向驱动轮，后部双轮为承重轮，整车轴距控制在800mm以内，车身最大宽度不超过700mm，最小转弯半径仅1200mm，能够在机库内密集停放的飞机间隙中灵活穿行，也能在机廊、维修坞位的狭窄通道内完成转向调向，不会剐蹭相邻停放的航空器机身或机翼蒙皮。动力单元采用低重心布局，电池组与驱动电机布置在车身底盘中部位置，让整车重心高度控制在300mm以内，牵引作业时不会因起步牵引力过大出现翘头风险，同时车身前部设置有可快速拆装的牵引连接架，连接架带有缓冲阻尼结构，牵引起步时可抵消刚性连接的冲击力，避免瞬间牵引力过大损伤飞机前起落架的减震支柱结构。

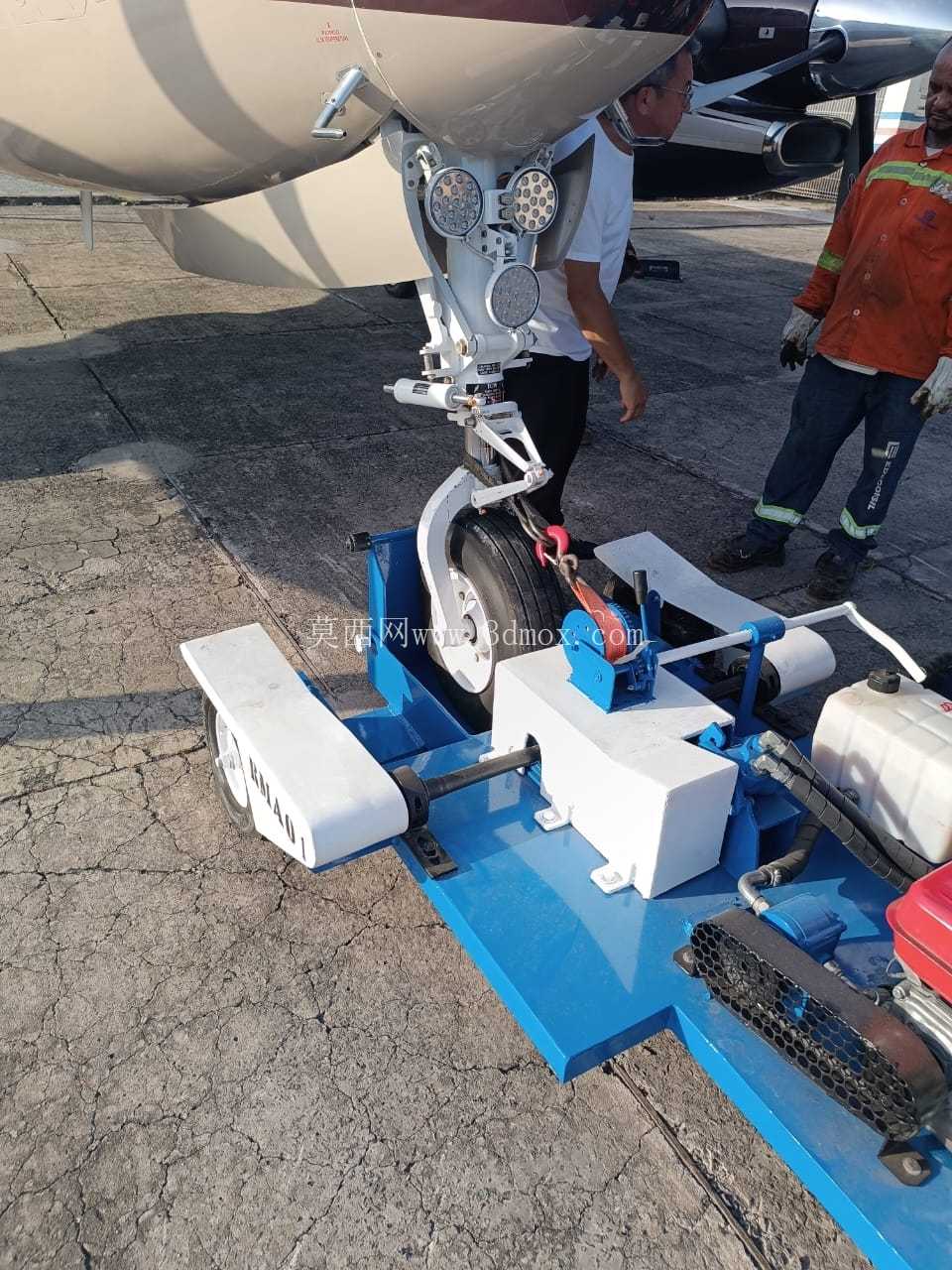

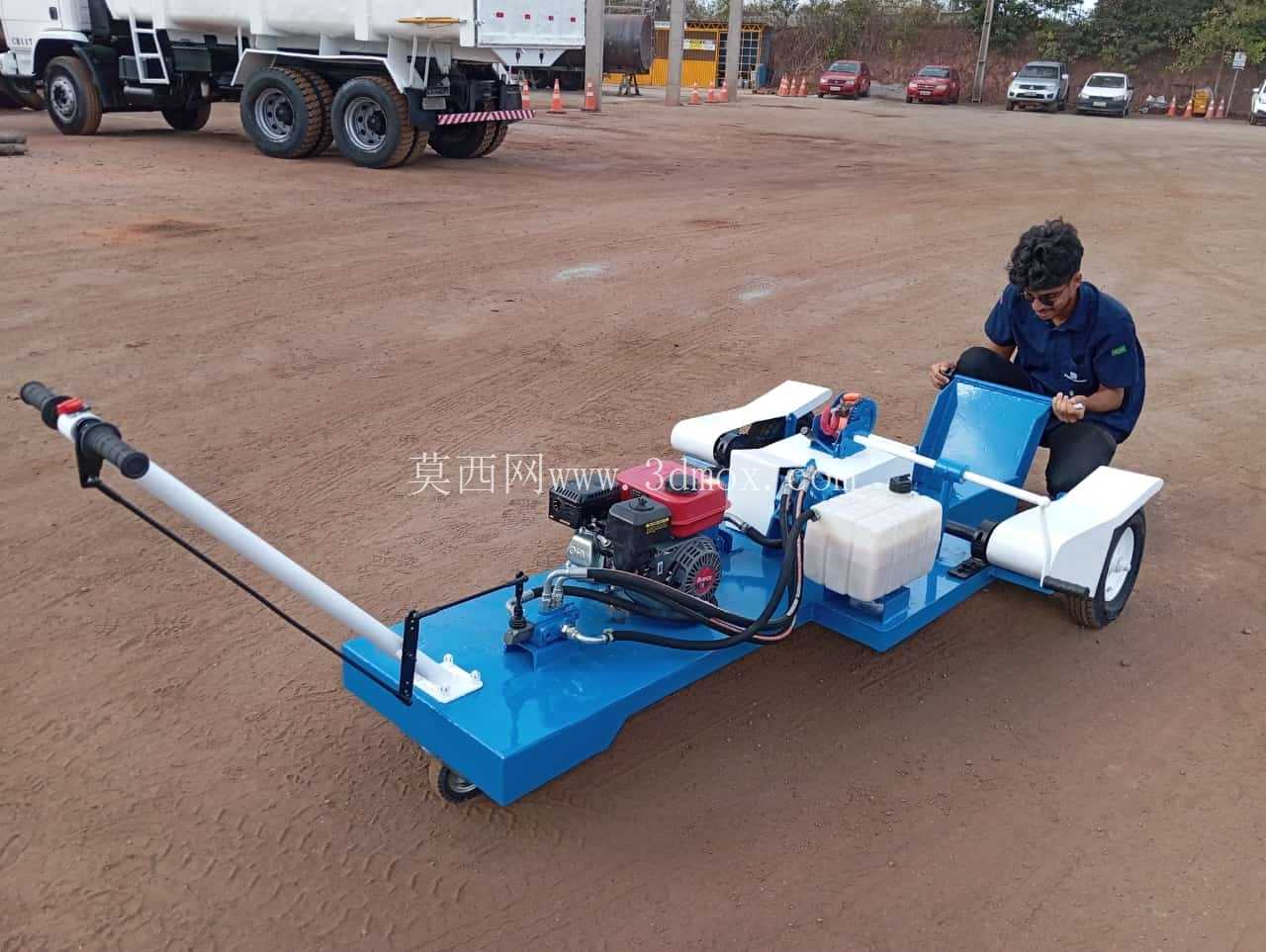

　　操作端采用步行跟随式操控把手，把手高度符合人体工程学设计，机务人员站在拖车侧后方即可完成前进、后退、转向、制动所有操作，操控把手带有紧急停止按钮，遇到突发情况可瞬间切断动力输出，触发驻车制动。行走轮采用实心橡胶无痕轮胎，胎面硬度适配机坪水泥地面与机库环氧地坪，不会在地面留下黑色胎印，同时轮胎带有防滑花纹，雨天在机坪作业时也能保证足够的抓地力，避免牵引过程中出现打滑溜车。制动系统采用电磁失电制动结构，动力切断时自动锁止驱动轮，即便在3度坡度的机坪区域停放也不会出现溜车，牵引飞机停位后可直接锁止，无需额外放置轮挡固定拖车。车身侧面设置有电池快换仓，满电状态下可连续完成20次以上的单机牵引作业，满足通航机场单日的地勤调机需求，快换结构可在1分钟内完成备用电池更换，无需长时间等待充电，保障航班进出港的作业效率。牵引连接架的接口设计为可调节式，通过更换不同规格的牵引销套，可适配不同机型前起落架的牵引销直径，覆盖从2吨级轻型飞机到12吨级涡桨公务机的牵引需求，无需针对单一机型配备专属牵引设备，降低通航运营方的地勤设备采购成本。

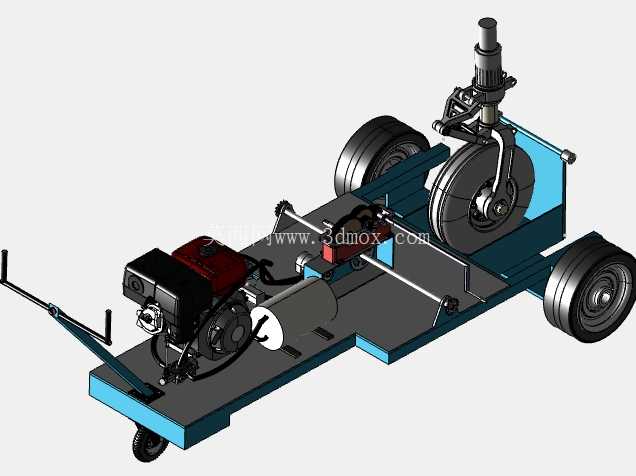

　　整车外壳采用一体冲压成型结构，边角位置全部做圆弧过渡处理，没有突出的尖锐棱角，在机库内穿行作业时即便意外剐蹭，也不会划伤飞机的铝合金蒙皮或复合材料表面，所有电气线路全部布置在底盘内部的密封走线槽内，可抵御机坪作业时的雨水、航油侵蚀，提升设备在户外复杂环境下的使用寿命。从建模细节来看，该结构完整还原了拖车的牵引缓冲机构、转向传动结构、电池仓布局、操控把手的安装角度，可直接用于地勤设备的结构优化、改装设计参考，也能用于机场地勤作业流程的仿真模拟场景搭建，模型中各部件的装配间隙、运动行程都按照实际设备的参数还原，转向轮的最大转角、牵引架的上下摆动幅度都符合真实作业的活动范围，没有出现结构干涉的问题。
