管道连接配件标准件三维参数化设计

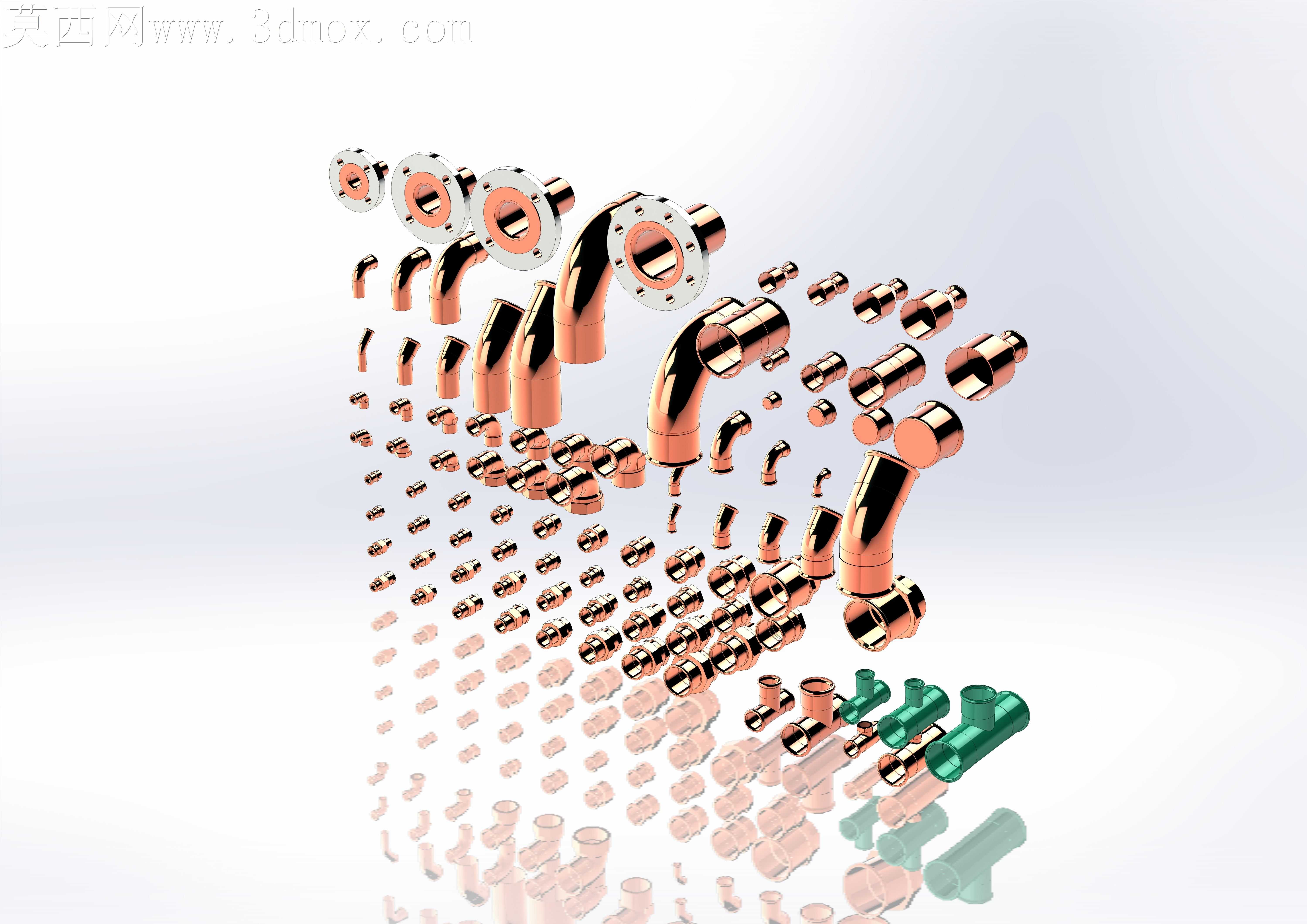

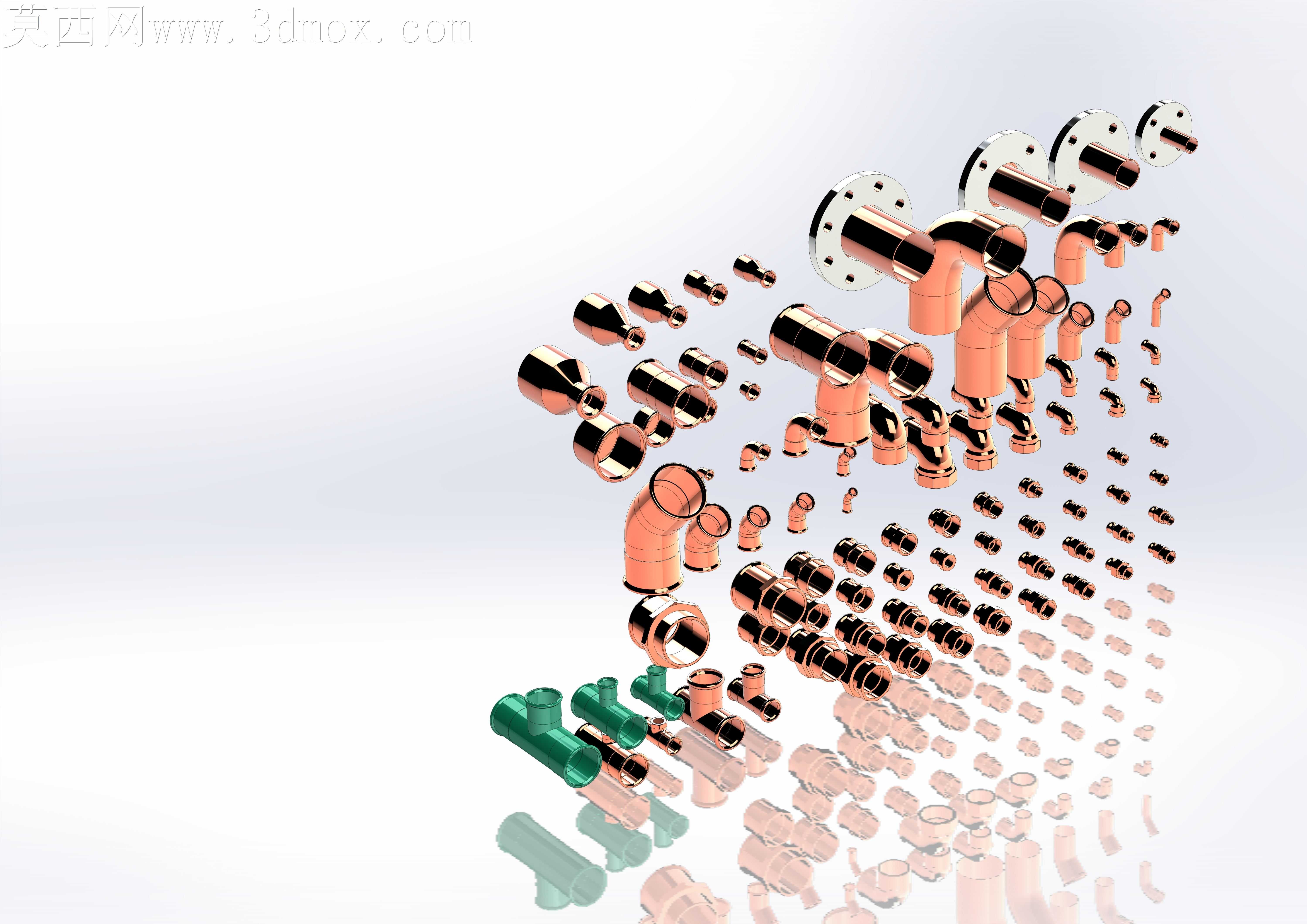

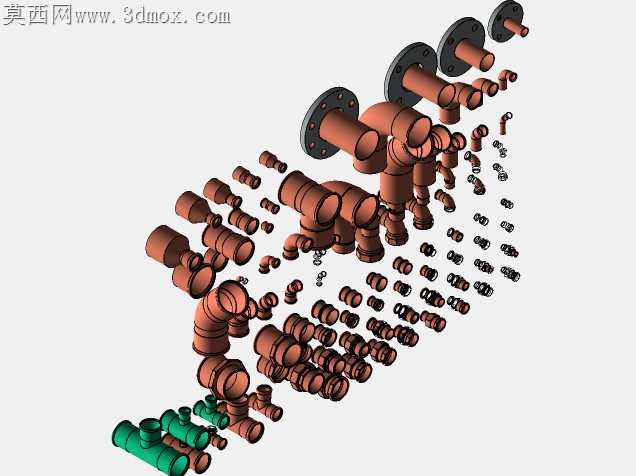

做这套管路配件模型的时候，最先考虑的是实际装配里的适配问题，毕竟管路系统里最头疼的就是不同规格配件对接不上的情况，建模初期就把所有接口的配合公差留了出来，不管是法兰盘的螺栓孔位间距，还是弯头两端的承插深度，都按常用管路的通用标准做了参数化设置，后续改规格的时候只要调整对应参数就能生成新的型号，不用重新画基础轮廓。处理弯管曲面的时候没直接用扫掠命令一步到位，一开始扫出来的弯管内壁过渡处总有曲率突变，实际流体走的时候会在拐角处形成紊流，特意把弯管的中心轨迹线做了多段样条线优化，把拐角处的曲率半径调整到管径的1.5倍，再给内外壁都加了0.2mm的工艺圆角，既避免了建模时的曲面褶皱，也对应了实际冲压弯管的工艺要求，不会出现直角处应力集中的问题。法兰盘的建模没做简化处理，连密封面的水线纹路都一点点刻了出来，一开始想直接用贴图代替水线，后来考虑到做装配干涉检查的时候，密封面的凸起高度会影响垫片的压缩量计算，还是实打实做了0.3mm高的同心圆纹路，螺栓孔也做了倒角处理，对应实际安装时螺栓更容易穿入的细节。不同配件的材质区分也花了不少心思，铜质管件的金属质感不是直接拖材质球就完事，调了好几次反射粗糙度，把铜件表面那种半哑光的金属光泽做出来，边缘处因为经常拆装会有轻微的磨损亮边，特意在材质里加了边缘磨损的渐变效果，少数绿色的衬塑配件单独调了半哑光的塑料质感，和铜件的金属反光形成明显区分，看渲染图的时候能一眼分辨出不同材质的配件。装配逻辑上把所有配件的基准面都统一到了管路系统的全局坐标系里，每个配件的接口处都做了配合参考，后续搭整套管路的时候只要拖入配件就能自动捕捉对接位置，不用反复调整配合约束。做爆炸视图的时候特意把配件按安装顺序分层排布，从最上方的法兰端开始，顺着管路走向依次排列弯头、三通、直接头，最下方放衬塑的特殊接头，每个配件之间的爆炸距离刚好能看清连接关系，不会因为离得太远看不出装配顺序，也不会太近挤在一起看不清单个零件的结构。这套模型最大的实用点就是所有零件都是参数化可编辑的，不管是做课程设计里的管路系统搭建，还是实际项目里的管路方案演示，都能直接调用改参数，不用从零开始画标准件，省下来的时间可以多花在管路布局的优化上，而且每个零件的结构都对应了实际加工的工艺要求，不会出现建模结构没法落地生产的问题，拿去做加工模拟或者装配仿真都能直接用，不用再二次修改结构细节。
