涡轮螺旋桨发动机中高压压气机结构

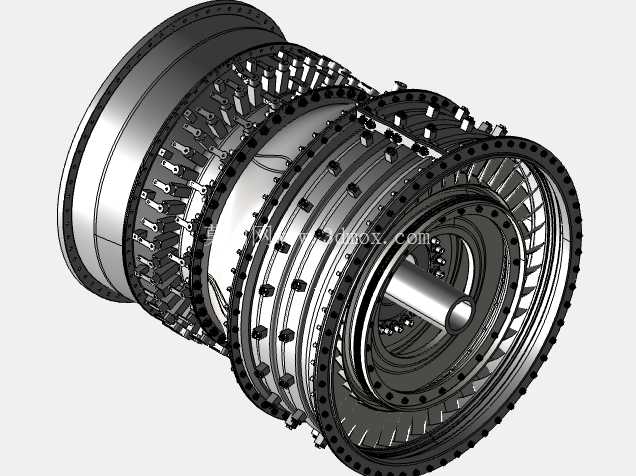

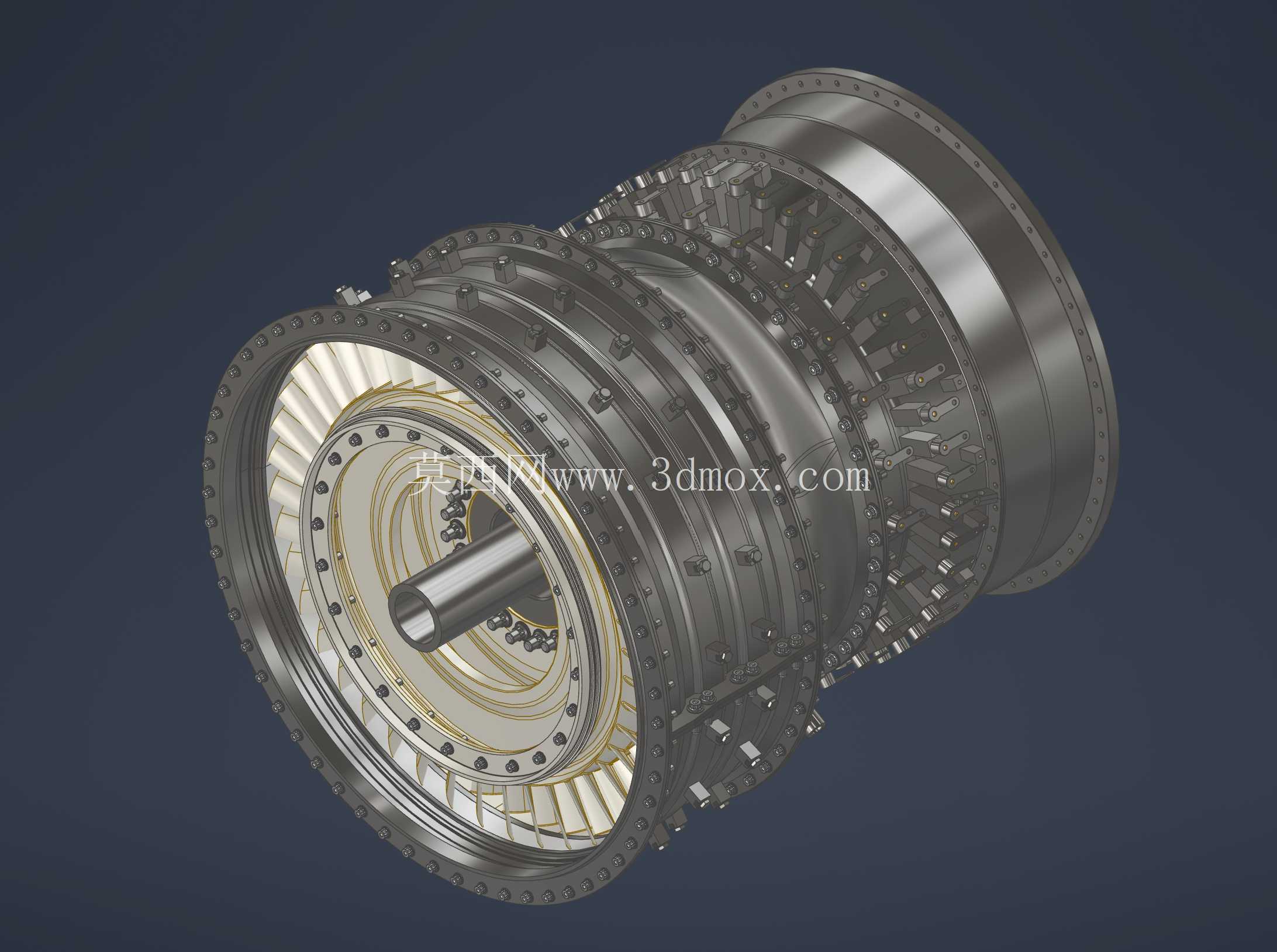

　　在航空动力装备的结构研发与教学演示场景中，压气机作为涡轮螺旋桨发动机的核心做功部件，其内部流道与转子静子的配合精度直接决定整机的压缩效率与喘振裕度。本次呈现的压气机结构覆盖中压、高压两个压缩级段，整体采用同轴串联的布局形式，前端通过轴系与低压涡轮输出端对接，后端连接燃烧室扩压器段，承担进入燃烧室前空气的多级增压功能，将进气道导入的常压空气通过逐级动叶做功、静叶导流扩压，提升至满足燃烧室燃烧需求的压力水平，为整机循环提供符合参数要求的高压气源。

　　从结构设计逻辑来看，该压气机采用轴流式流道设计，各级轮盘通过中心拉杆与主轴实现周向与轴向定位，每级动叶采用燕尾型榫头与轮盘轮槽配合，保证高速旋转下的连接可靠性与可装配性；静子叶片固定于外机匣内壁的环形卡槽内，可根据流场调试需求调整安装角度，匹配不同工况下的气流攻角，降低流动损失。外机匣采用分段式法兰连接结构，各段机匣之间通过精密止口定位，保证整体同轴度满足转子高速旋转的间隙要求，同时预留了引气接口、测试探头安装位，可用于压气机级间参数测量与冷却气引出，适配涡轮叶片冷却、座舱增压等辅助用气需求。

　　从安装边界来看，该压气机整体为回转类结构，核心流道沿主轴轴线对称分布，前端轴伸端设置有轴承安装轴颈与密封配合面，用于与前支承轴承座、封严组件配合；后端扩压器段设置有与燃烧室机匣连接的安装边，安装边上均布连接螺栓孔，保证装配时的周向定位精度；外机匣外壁设置有吊装凸台与管路安装支架，用于整机装配时的吊装定位与外部附件管路固定。在实际工程应用场景中，这类中高压组合式压气机多用于中小型涡轮螺旋桨动力装置，适配通勤类飞机、通用航空飞行器的动力需求，其结构设计需兼顾高转速下的结构强度、气动效率与装配维护性，各级轮盘的辐板型线经过优化，在保证离心强度裕度的前提下降低整体重量，叶片叶型采用亚声速或跨声速翼型设计，匹配不同级段的气流马赫数，减少激波损失。

　　在教学与结构研究场景中，该结构可直观展示轴流压气机的转子-静子排布逻辑、级间流道的收敛特征、机匣与转子的配合间隙设计，帮助从业者理解多级压气机的增压原理、载荷传递路径与关键配合面的设计要点，比如转子组件的动平衡校正基准面设置、静子组件的可调结构设计、封严结构的位置布局等细节，都能为压气机相关的结构设计、三维建模工作提供具象的参考。在结构细节上，压气机的各级叶片数量从前到后随级压比提升逐步调整，轮盘直径随流道收敛逐步减小，保证各级气流速度保持在合理区间；主轴采用空心结构设计，既降低转子整体重量，又可穿过中心拉杆实现各级轮盘的轴向压紧，同时预留中心通孔用于安装测试引线或通冷却介质；机匣内壁对应叶尖位置设置有耐磨涂层安装槽，用于减少叶尖间隙泄漏损失，同时避免转子与机匣发生碰磨时造成叶片损伤。这类压气机的装配流程需严格按照从内到外、从后到前的顺序，先完成转子组件的堆叠与动平衡校正，再将静子组件依次装入外机匣，最后完成转子与静子的合装，测量各级叶尖间隙、转子轴向窜动量等关键装配参数，保证整机运行时的可靠性与气动性能。
