小型台式手持两用砂带磨削设备结构

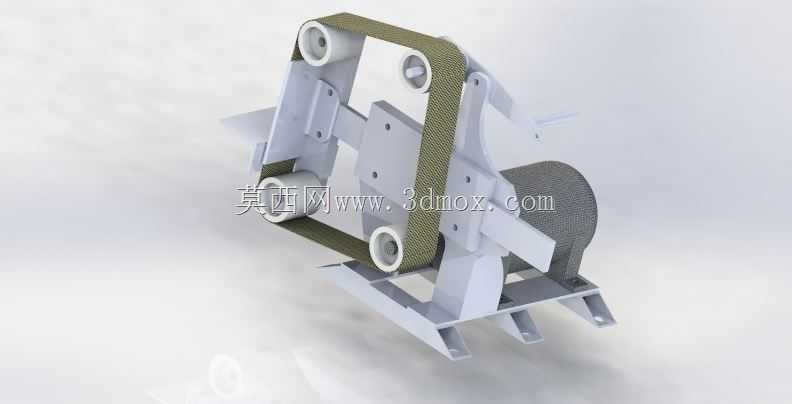

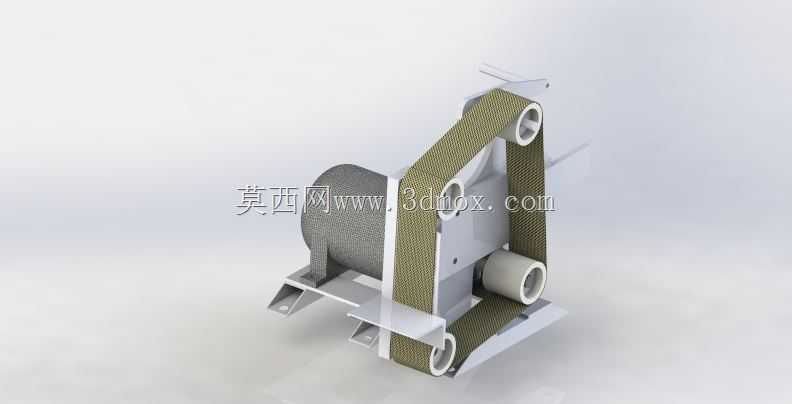

　　这款砂带磨削设备的结构设计，核心瞄准小批量五金加工、手工刀具制作、小型金属件修磨这类场景的实际需求，区别于大型工业砂带机床的占地大、调试复杂的特点，整体采用紧凑型机架布局，既可以通过底部的安装孔固定在工作台面作为台式磨床使用，也可以依托轻量化的机身结构，在临时作业场景下手持完成异形工件的打磨作业，适配多场景的灵活加工需求。从功能实现逻辑来看，设备采用驱动轮直接带动环形砂带运转的传动方案，驱动轮与动力输出端直连，省去了复杂的中间传动结构，既降低了传动过程中的功率损耗，也减少了易损件的数量，日常维护仅需定期检查砂带张紧度即可。设备上设置的两个导向轮承担砂带的转向与张紧调节功能，张紧结构采用偏心调节设计，

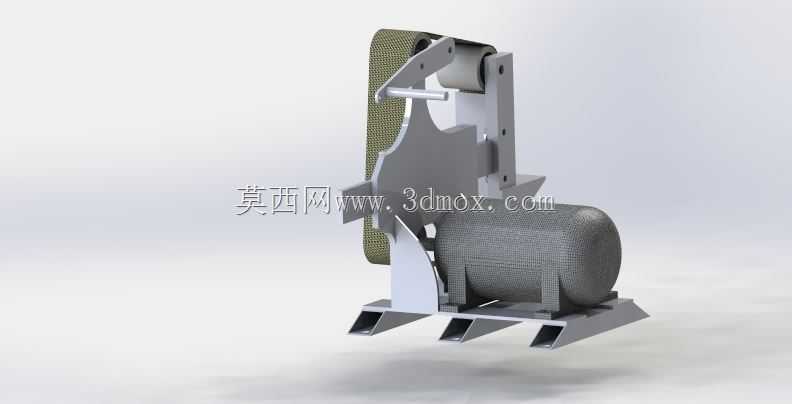

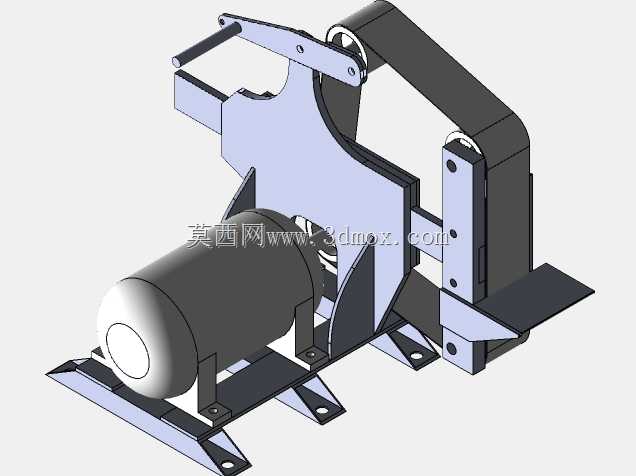

　　无需额外工具即可快速完成砂带的更换与张紧度调整，更换不同目数砂带的过程可以在数十秒内完成，适配粗磨、精磨、抛光等不同工序的加工需求，粗磨工序可以选用低目数粗砂带完成金属毛坯的飞边去除、焊疤打磨，精磨和抛光工序更换高目数细砂带即可完成工件表面的光洁度处理，甚至可以完成刀具开刃这类对磨削精度有一定要求的作业。机架部分采用折弯钣金与型材组合的结构形式，所有受力部位均做了加厚处理，在设备高速运转时可以有效降低机身振动，保证磨削过程的稳定性，避免因振动导致的磨削面不平整、砂带跑偏等问题。设备的工作接触面设置了可拆卸的工作台托板，托板与砂带工作面的间隙可以根据加工工件的厚度进行微调，打磨平面工件时可以依托托板保证进给的平稳性，

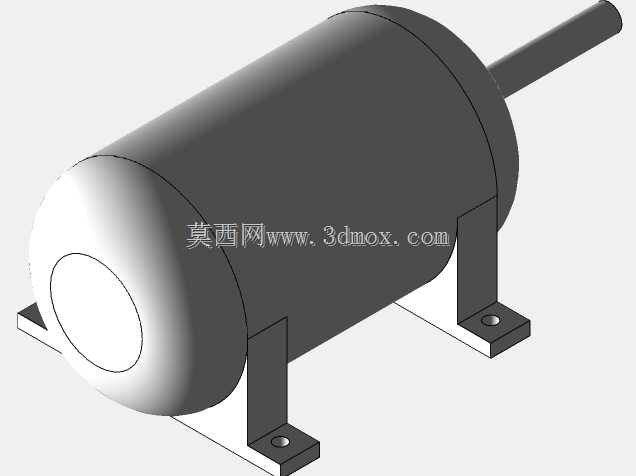

　　打磨异形曲面工件时可以拆除托板，利用砂带的柔性接触面完成弧面、不规则轮廓的修磨。从安装边界尺寸来看，设备整体占用的工作台面尺寸不足0.1平方米，整体高度控制在200毫米区间内，固定安装时仅需在工作台面预留对应四个安装孔的位置即可，不需要额外的地基或者大型安装支架，小型加工门店、个人DIY工作室、维修班组的作业台面都可以轻松容纳。设备的动力单元布局在机架侧下方，重心靠近安装底面，进一步提升了设备运转时的稳定性，即使进行大进给量的粗磨作业，也不会出现机身晃动的情况。砂带的运行轨迹经过反复优化，导向轮的轮面做了微凸 crown 处理，能够在砂带高速运转时自动保持对中，避免砂带跑偏磨损机架或者飞出的安全隐患，

　　设备上还设置了可调节的砂带防护罩，仅露出作业需要的砂带工作面，其余运转部分均做了防护处理，降低作业过程中的安全风险。在实际加工场景中，这款设备可以覆盖绝大多数小型金属件、非金属件的打磨需求，不管是小型五金零件的去毛刺、铸件的浇口打磨，还是手工刀具的开刃抛光、异形金属构件的焊缝修磨，都可以通过更换砂带、调整作业姿态完成加工，相比传统的手持角磨机打磨，砂带磨削的接触面更大，磨削效率更高，加工后的表面均匀性更好，也不容易出现局部过磨烧蚀工件的问题；相比大型台式砂带机，这款设备的灵活性更强，对于一些无法移动的大型构件的局部修磨作业，也可以手持设备完成现场加工，不需要将工件搬运到固定机床位置，大幅提升了零散修磨作业的效率。设备的结构设计充分考虑了日常使用的耐用性，所有轮体的转动部位均采用密封轴承设计，打磨过程中产生的金属碎屑、粉尘不容易进入轴承内部，延长了转动部件的使用寿命，日常清理仅需用毛刷清理机架缝隙和轮体表面附着的粉尘即可，不需要复杂的拆解保养。
