QUASER MV系列立式加工中心三维结构设计

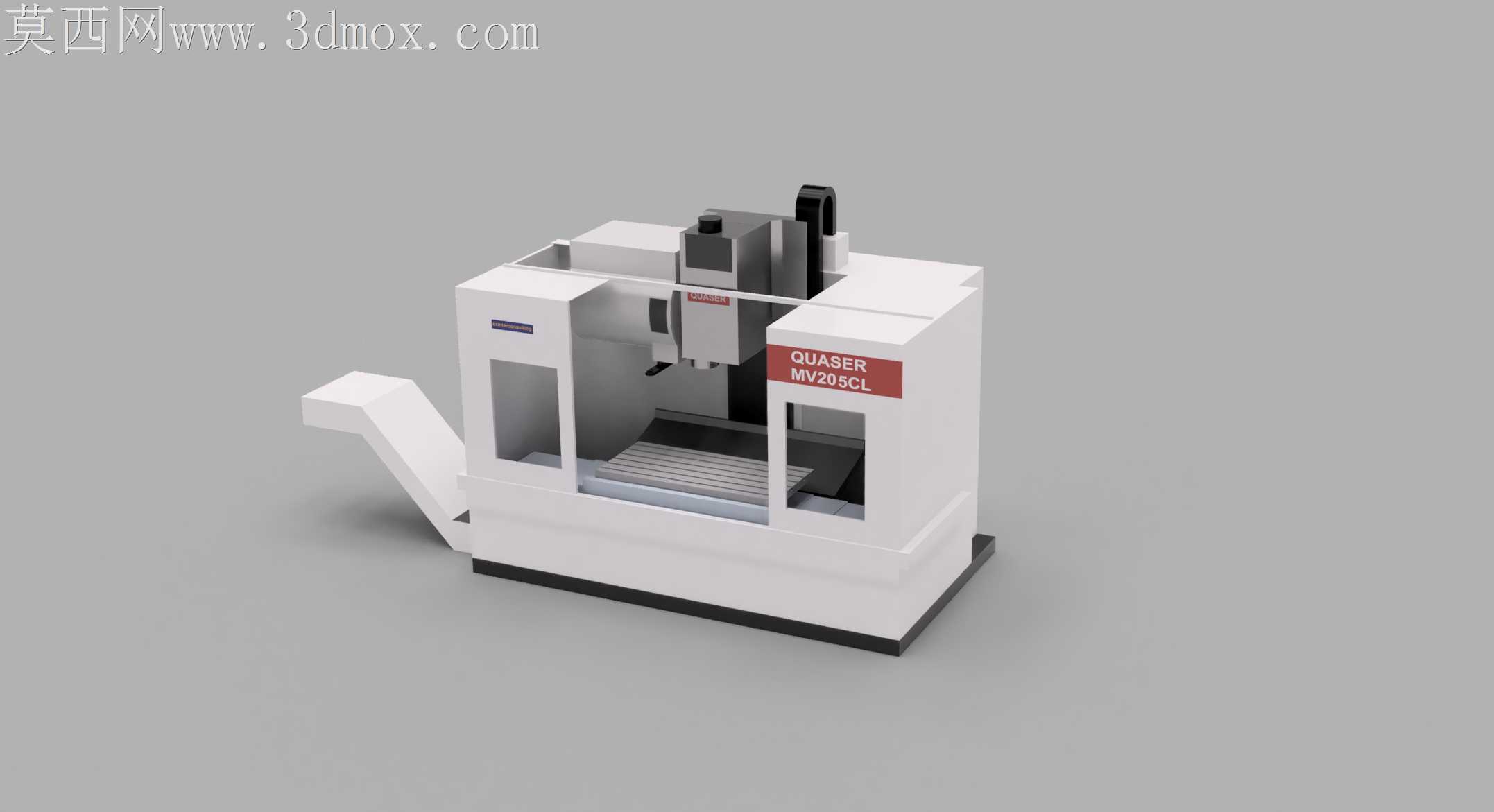

做这个加工中心模型的时候，我是从实际加工适配的角度切入的，毕竟这类设备的核心是要给实际生产场景做参考，不能只做个好看的空壳子。一开始搭框架的时候，先把铸铁床身的基准面定死，毕竟这是整台设备精度的根基，特意把X/Y行程的紧凑布局做了还原，没有为了视觉效果随意放大外轮廓，床身底部的支撑脚特意做了高低微调的结构预留，对应实际设备调平的需求，毕竟车间地面不可能完全平整，这个细节要是漏了，模型落地就少了真实感。

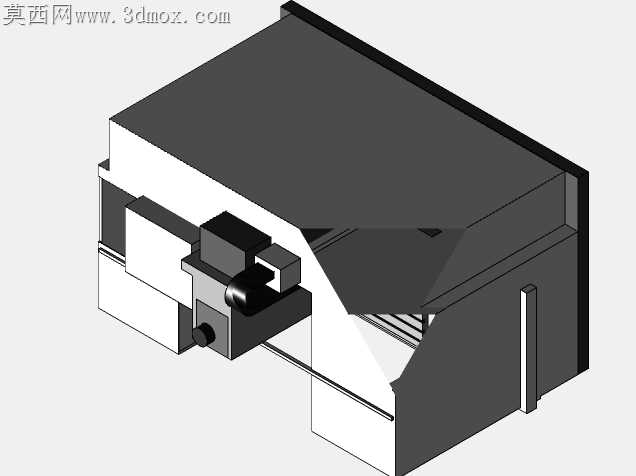

主轴箱部分的结构取舍花了不少心思，一开始想把内部的打刀缸、传动皮带都做出来，后来考虑到这个模型主要是用来做产线布局展示、设备外观方案验证的，就把内部非外露的传动结构做了简化，把Z轴导轨的安装位、主轴端面的刀柄贴合面做了精准的尺寸还原，连主轴侧面的铭牌标识位置都留了出来，方便后续替换不同型号的参数标识。钣金外罩的处理是个难点，尤其是操作门的弧形过渡面，一开始用直边拼接做出来棱角太硬，完全没有实际机床钣金的圆润质感，后来调整了曲面放样的路径，把观察窗的边框做了内嵌的压边结构，门体和外罩的贴合面留了1.5mm的密封胶条安装间隙，不会出现关上门还漏缝的穿模问题。

侧面的排屑器是单独拆成子装配做的，排屑口的倾斜角度特意卡到了35度，这个角度是实际排屑顺畅不卡屑的临界值，做的时候反复调整了排屑器和床身排屑口的对接位置，保证两者的连接面完全贴合，不会出现切屑漏到机床内部的结构漏洞。操作面板的悬臂支架做了可转动的配合预留，连接轴的位置留了阻尼结构的装配位，还原实际设备里面板可以任意角度悬停的手感。

材质调试的时候，床身部分特意用了带细微磨砂质感的浅灰白机床漆，没有用亮面塑料感的材质，外罩的红色标识牌做了轻微的反光质感，观察窗的有机玻璃调了12%的透明度，既能看到内部的工作台结构，又不会完全透过去显得很假，工作台面的T型槽做了轻微的金属磨损质感，毕竟加工中心的工作台常年装夹工件，不可能是完全崭新的镜面效果。导轨部分的金属材质特意加了细微的拉丝纹理，和钣金外壳的质感区分开，不会整个设备看起来都是同一种塑料感。

装配配合上，所有运动部件的行程都做了限位检查，Z轴上下移动不会撞到工作台面，X轴Y轴的行程范围和外罩的内部空间完全匹配，不会出现移动的时候导轨撞外罩的问题，电气柜的柜门做了开合的铰链配合，柜门上的散热孔阵列做了均匀排布，没有出现孔位错位的情况。整个模型做下来，没有多余的冗余面，每个外露结构都对应实际设备的功能，不管是用来做车间数字化布局的展示素材，还是给职校数控专业做实训教学的演示模型，都能直接用，不会出现结构和实际设备对不上的硬伤。
