8GB细线条U盘拆解结构三维设计

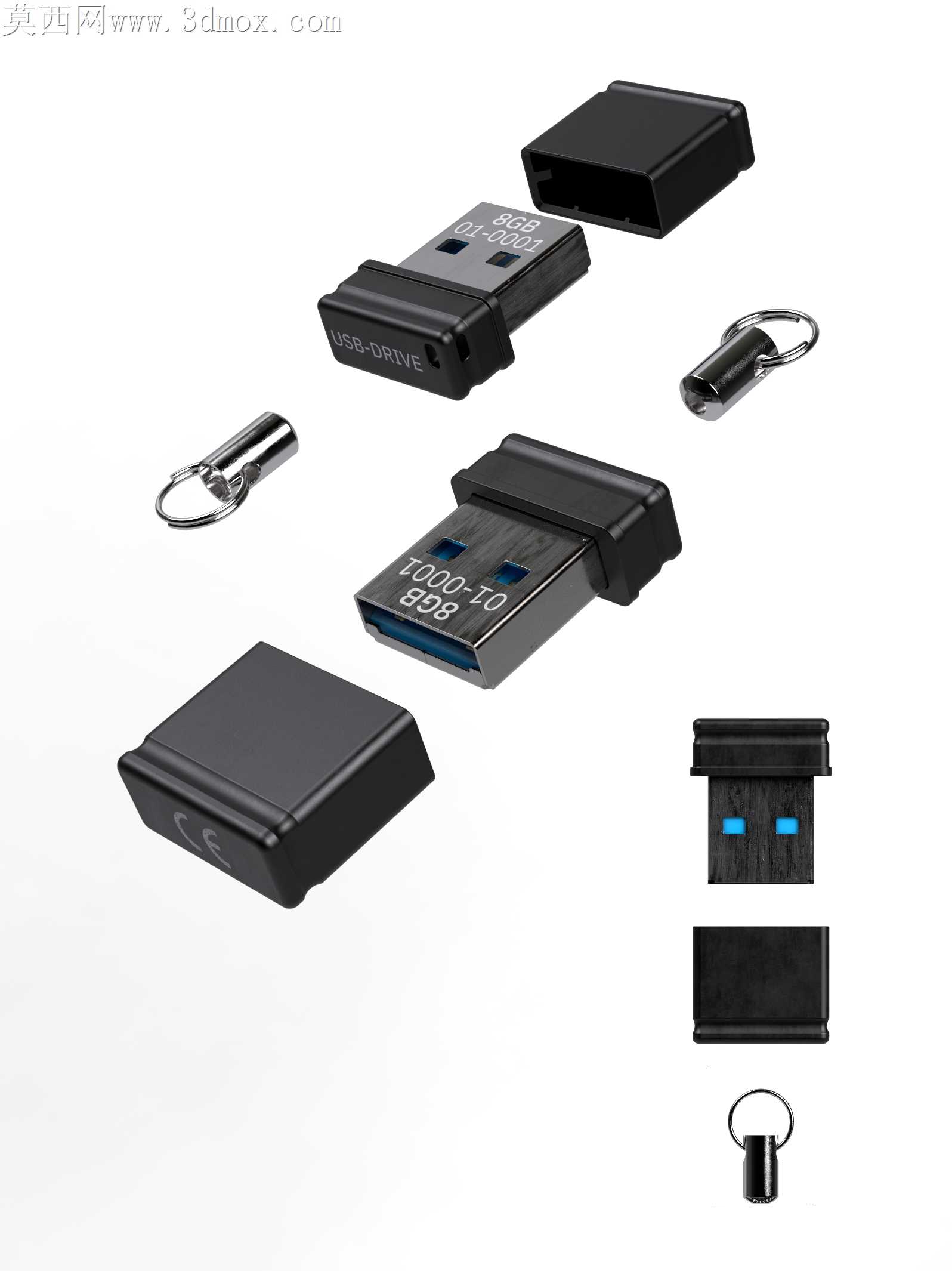

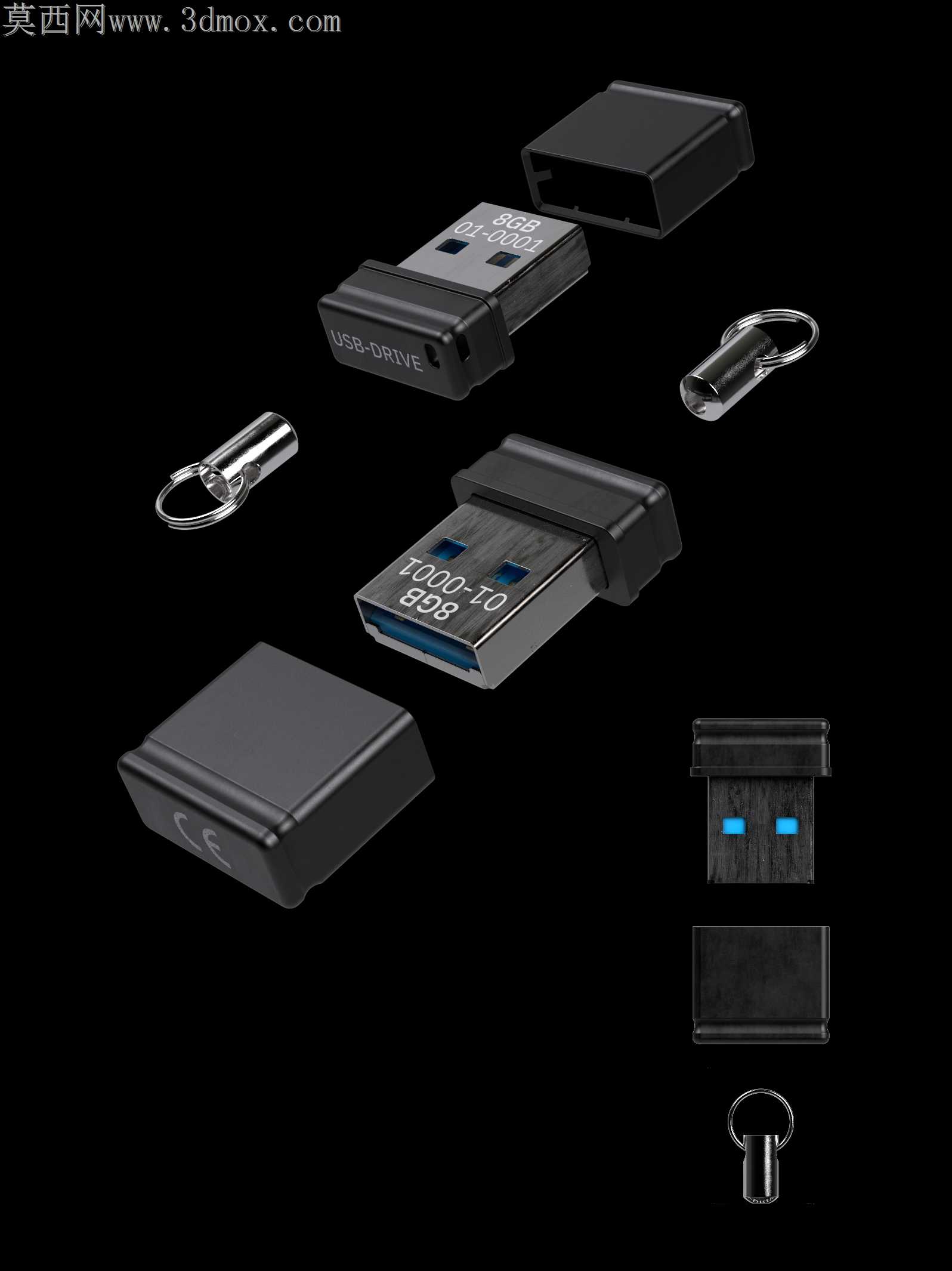

做这个U盘模型的时候，我特意选了细线条的迷你款型来做拆解展示，毕竟现在大家对便携存储的体积要求越来越高，太厚的款式挂在钥匙上硌口袋，做薄了又容易丢结构强度，建模的时候得把这俩平衡点找对。先从USB公头开始搭，金属触片部分不能做的太随意，每片金手指的间距、凸起高度都要卡通用USB接口的标准尺寸，不然插接口的时候会出现干涉，触片下方的蓝色胶芯我特意留了0.2mm的倒角，既还原了USB3.0的标识特征，也避免装配的时候胶芯边缘刮到金属外壳的内壁。金属外壳部分我一开始做的是等壁厚0.8mm，后来算上内部胶芯和PCB板的占位，发现外壳边缘如果做直角的话，注塑的时候容易出现缩痕，就把外壳四个侧边都做了R0.3的小圆角，底部挂钥匙环的挂耳位置，我特意加厚了0.3mm，还在挂耳和主体连接的位置做了渐变过渡，不然日常挂钥匙晃来晃去，这个位置最容易断，模型里把这个受力强化的结构做出来，后续开模或者做3D打印样件的时候就能直接用。中间的黑色塑料中框是装配的核心，我特意把内部的卡槽做了0.1mm的装配余量，刚好能卡住PCB板不会晃，中框和上下金属外壳的配合位做了微小的倒扣，不用额外打胶就能卡紧，拆的时候用指甲顺着缝隙就能撬开，还原真实产品的装配逻辑。配套的保护帽我没做太松垮的结构，内部做了两个微小的凸点，刚好卡在USB公头根部的凹槽里，拔插的时候有清晰的阻尼感，不会随便掉下来。挂环部分我做了分体的金属钥匙圈，还原真实产品里可以单独拆下来挂其他配件的设计，金属环的接缝位置做了细微的错位，不是完全严丝合缝的整圆，更贴近日常见到的五金钥匙环的质感。材质调试的时候，金属部分我没给太高的反光度，毕竟日常用的U盘都是磨砂金属质感，太亮的镜面反而显得廉价，塑料部分给了细微的颗粒质感，蓝色胶芯的半透效果调了三次才对，不是完全死实的蓝色，能隐约看到内部触片的轮廓。光影调试的时候我特意打了侧光，把每个拆解零件的边缘轮廓都打清楚，不会让零件叠在一起分不清边界，每个零件的摆放位置都顺着装配顺序来，看模型的人一眼就能明白这个U盘是怎么拼起来的，不管是用来做数码产品结构教学，还是做存储产品的外观方案演示，这个模型都能直接用，不用再重新调整结构比例。
