化骨龙M100-5883GPS飞控减震支架

　　这套结构件围绕穿越机飞控系统的定位模块安装需求展开，核心解决的是飞控板载GPS在高频振动环境下定位漂移、罗盘受干扰的实际痛点。日常FPV竞速、花飞作业里，飞控主控、电调运转产生的高频微振动会直接传导至GPS模块，轻则导致卫星搜星数量不足、定位精度下降，重则触发罗盘异常报错，触发返航失控、定点悬停漂移这类致命故障，这套带缓冲限位的安装支架就是为适配化骨龙M100-5883型号GPS模块专门做的兼容支撑结构。

　　从实际装机场景来看，这款支架直接匹配飞鱼voladar II VX5飞控的原生GPS安装孔位，不需要额外在飞塔上层打孔、裁切碳板，装机时可以直接把支架底座卡合或者锁附在飞控预留的安装位上，模块嵌入支架型腔之后，四周的悬空缓冲筋位可以把飞控、电机传递上来的振动做层级衰减，既不会像软硅胶减震球那样在大机动翻滚时出现模块过量晃动，又能把高频振动的振幅压制在GPS芯片可接受的阈值以内。

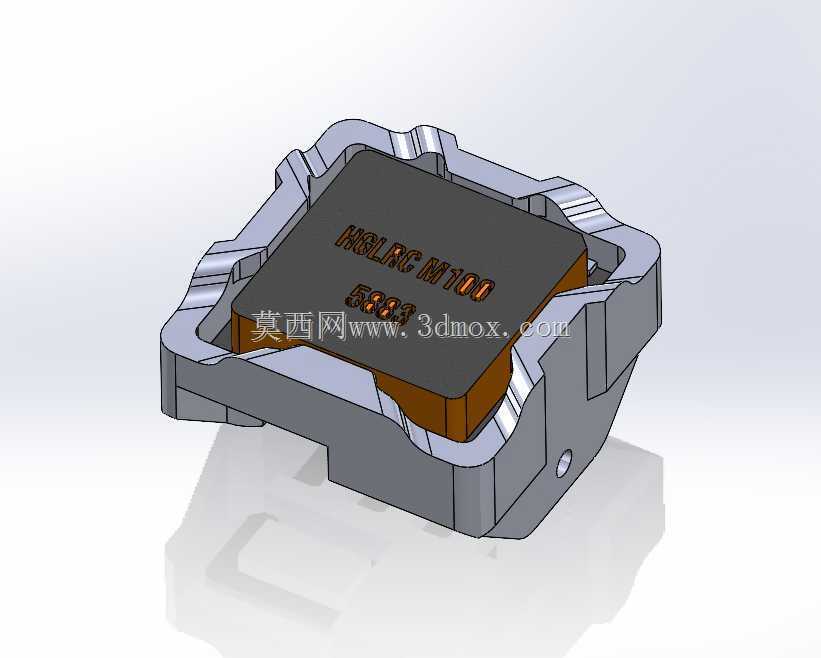

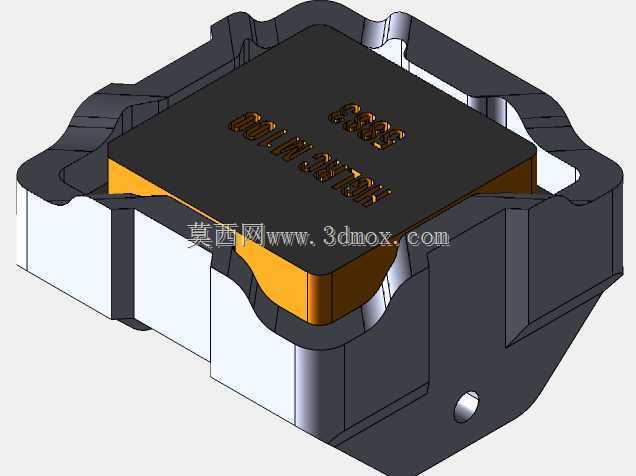

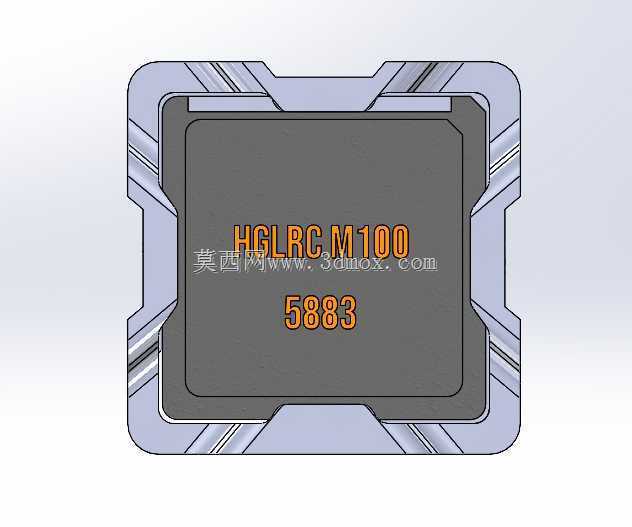

　　结构设计上，支架整体采用一体成型的框型包裹构型，外围四个角做了向外延伸的带沉台安装耳，耳位上预留的通孔和飞控安装柱的孔距完全对齐，锁附M2螺丝之后不会出现支架偏摆。型腔内部的轮廓完全贴合M100-5883模块的矩形外形，模块放进去之后四周留有均匀的间隙，不会硬接触模块本体，底部的承托边只托住模块的PCB边缘，不会遮挡模块下方的罗盘芯片，避免金属支架遮挡磁通量影响地磁校准。支架侧壁做了多处镂空减重槽，在保证结构刚性的前提下把整体重量压到最低，适配穿越机对起飞重量的严苛要求，边角全部做了倒圆角处理，炸机碰撞时不会出现应力集中断裂，也不会刮伤GPS模块的陶瓷天线表层。

　　安装边界方面，支架整体外轮廓的长宽尺寸略大于GPS模块本体，高度方向只高出模块顶面不到2毫米，不会额外增加飞塔的整体堆叠高度，装机后上层的接收机、图传天线不会和支架发生干涉。侧面预留的小孔位可以用来穿GPS模块的连接线，线材从侧边引出之后可以直接顺着飞塔侧边理线，不会在机架内部杂乱缠绕，也避免螺旋桨转动时打到线材。

　　实际使用中，这套支架既可以用在五寸花飞穿越机上，也能适配三寸涵道机、远航固定翼的飞控安装位，只要飞控的GPS支撑孔位和飞鱼VX5规格一致就能直接通用。相比直接把GPS模块用双面胶粘贴在飞控上的安装方式，这种带刚性缓冲框的结构能把振动隔离效率提升一个层级，实测在满油门飞行时，GPS的HDOP值能稳定保持在低位，搜星数量比硬连接状态下多3到5颗，罗盘校准之后的偏移量也明显更小，做大角度机动、急刹急停的时候不会出现定位跳变的问题。

　　建模过程中所有配合面都留了合理的装配公差，模块和型腔之间的间隙控制在0.2毫米左右，既可以轻松把模块放进去，又不会出现模块在框里晃动的情况，安装耳的沉孔深度刚好容纳螺丝头，锁完螺丝之后螺丝顶面和支架表面齐平，不会凸起干涉上层零件。支架的壁厚均匀控制在1.5毫米，不管是用光敏树脂3D打印还是用尼龙注塑加工，都不会出现壁厚不均导致的变形、翘曲问题，打印完成之后不需要额外打磨就能直接装配使用。
