大气测试用SPEED样品动态释放机构

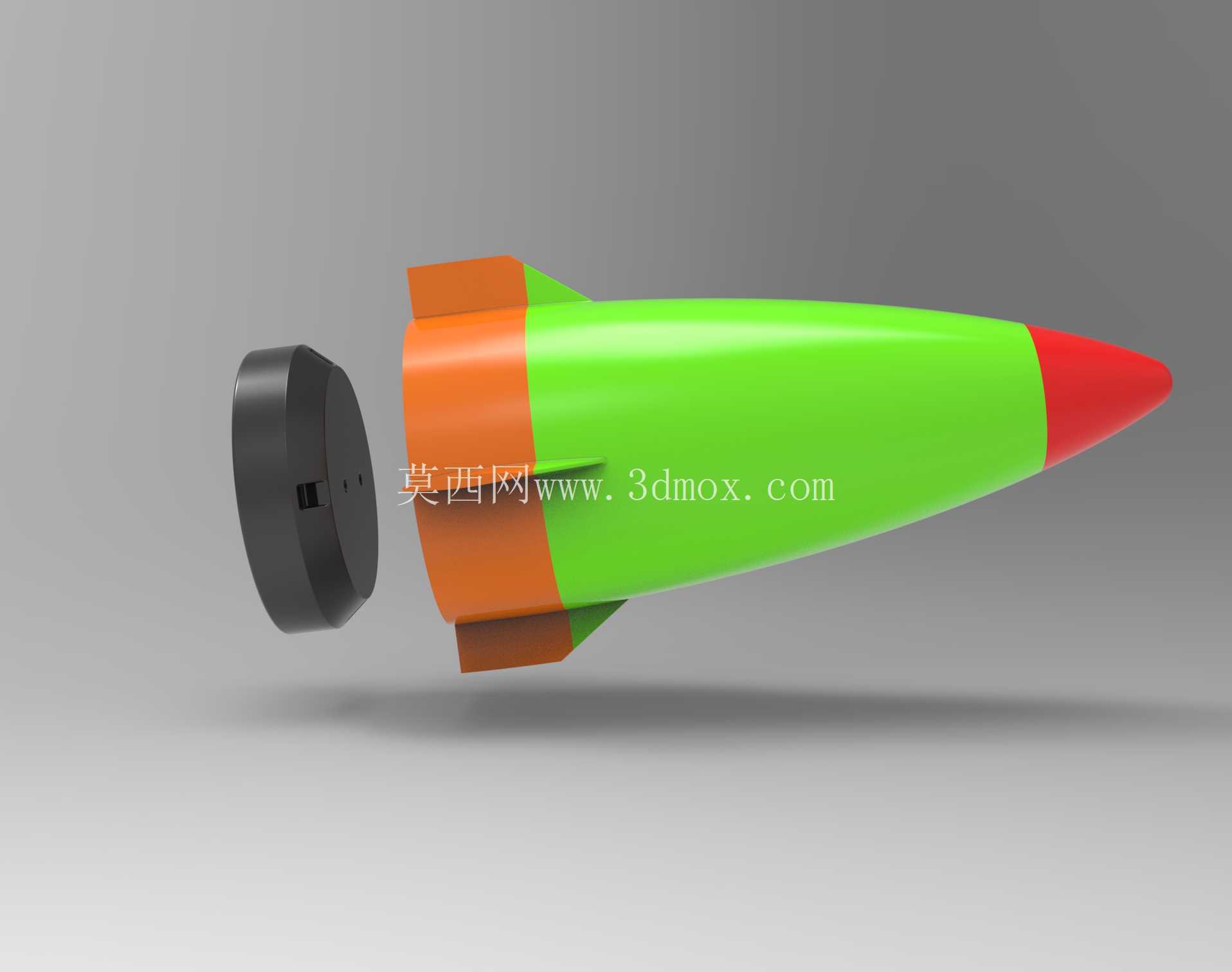

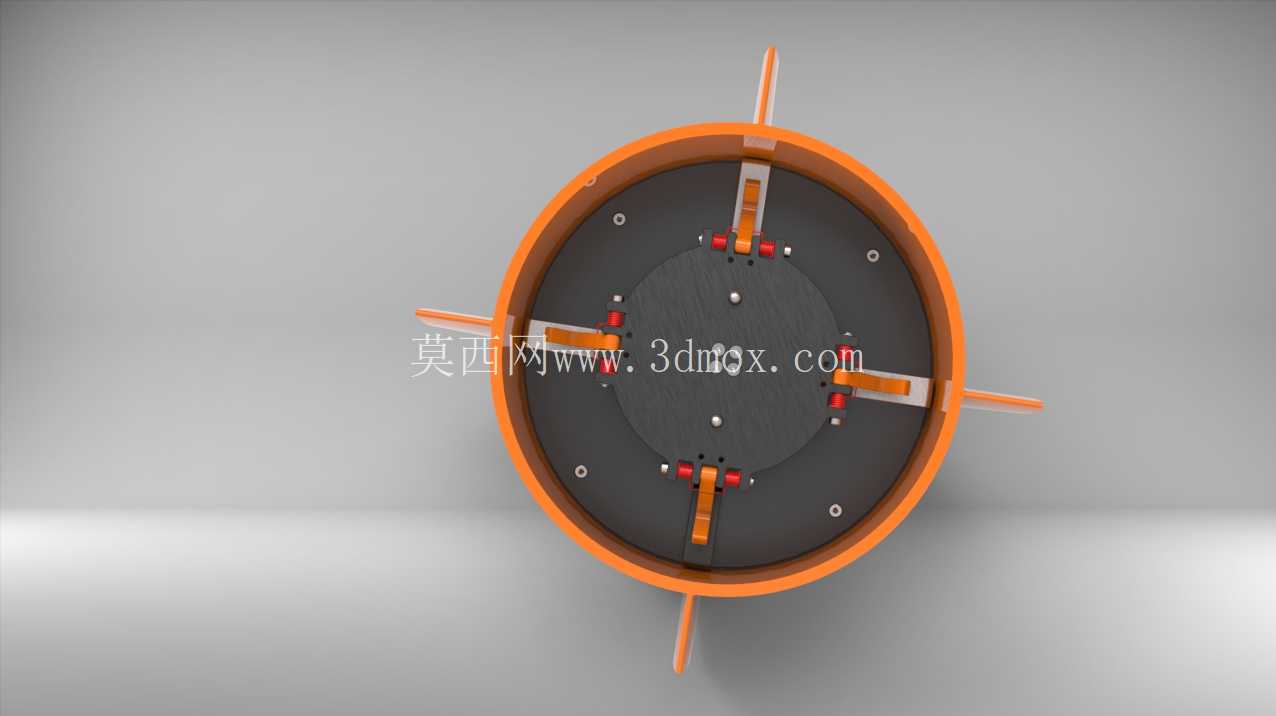

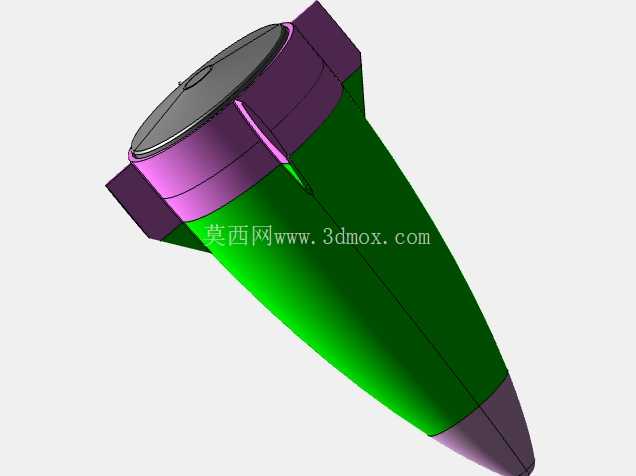

这套释放机构的核心应用场景集中在大气环境模拟测试环节，不少航天零部件、高速载具外露组件在完成真空环境模拟后，需要在常压大气段完成测试样品的快速脱离，避免样品随测试工装返程过程中发生磕碰，或是残留测试介质污染工装定位面。实际使用时，整套机构嵌入测试舱出口的过渡段安装，不需要额外占用测试主线的轴向空间，外壳采用对称式拼合结构，两个半壳通过侧边定位止口对接，安装时可以直接卡在过渡段的预设安装槽内，不需要额外设计复杂的连接支架，安装边界的径向尺寸完全匹配现有测试舱出口的标准通径，轴向伸出长度控制在120mm以内，不会干涉前后段的样品输送轨道。

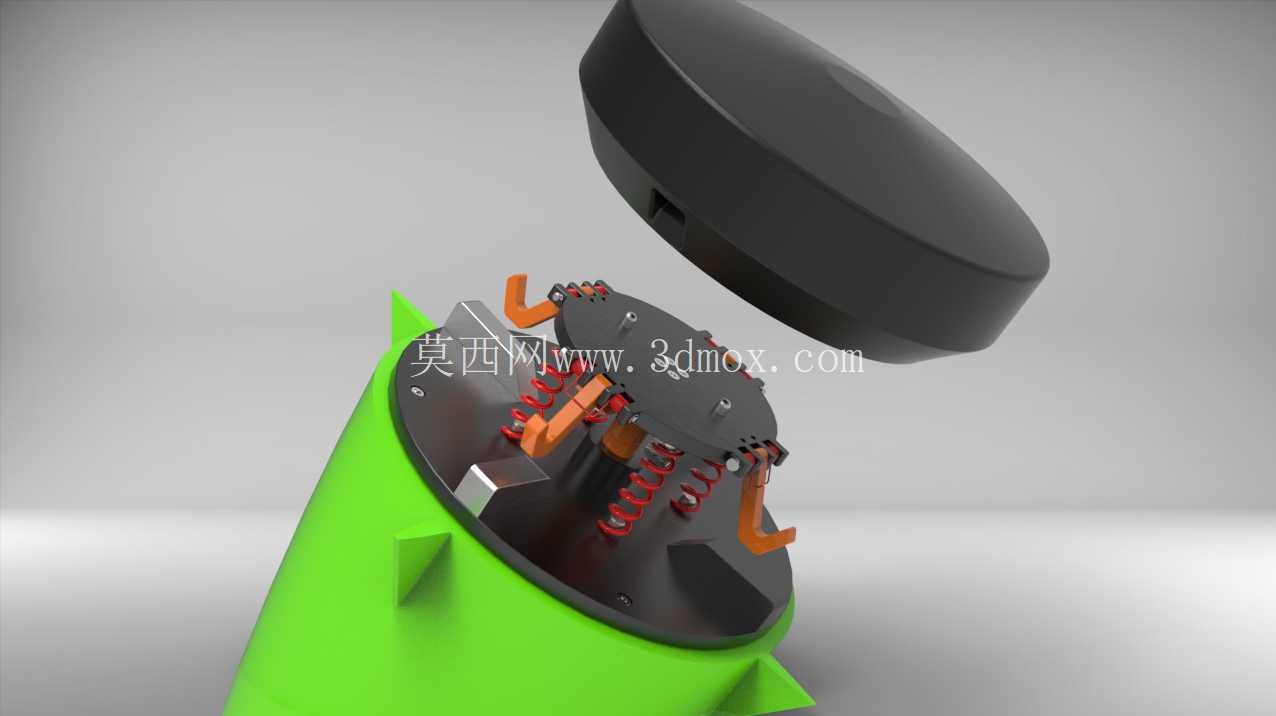

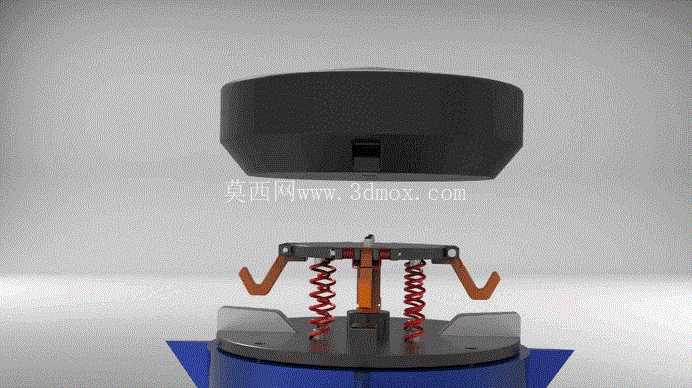

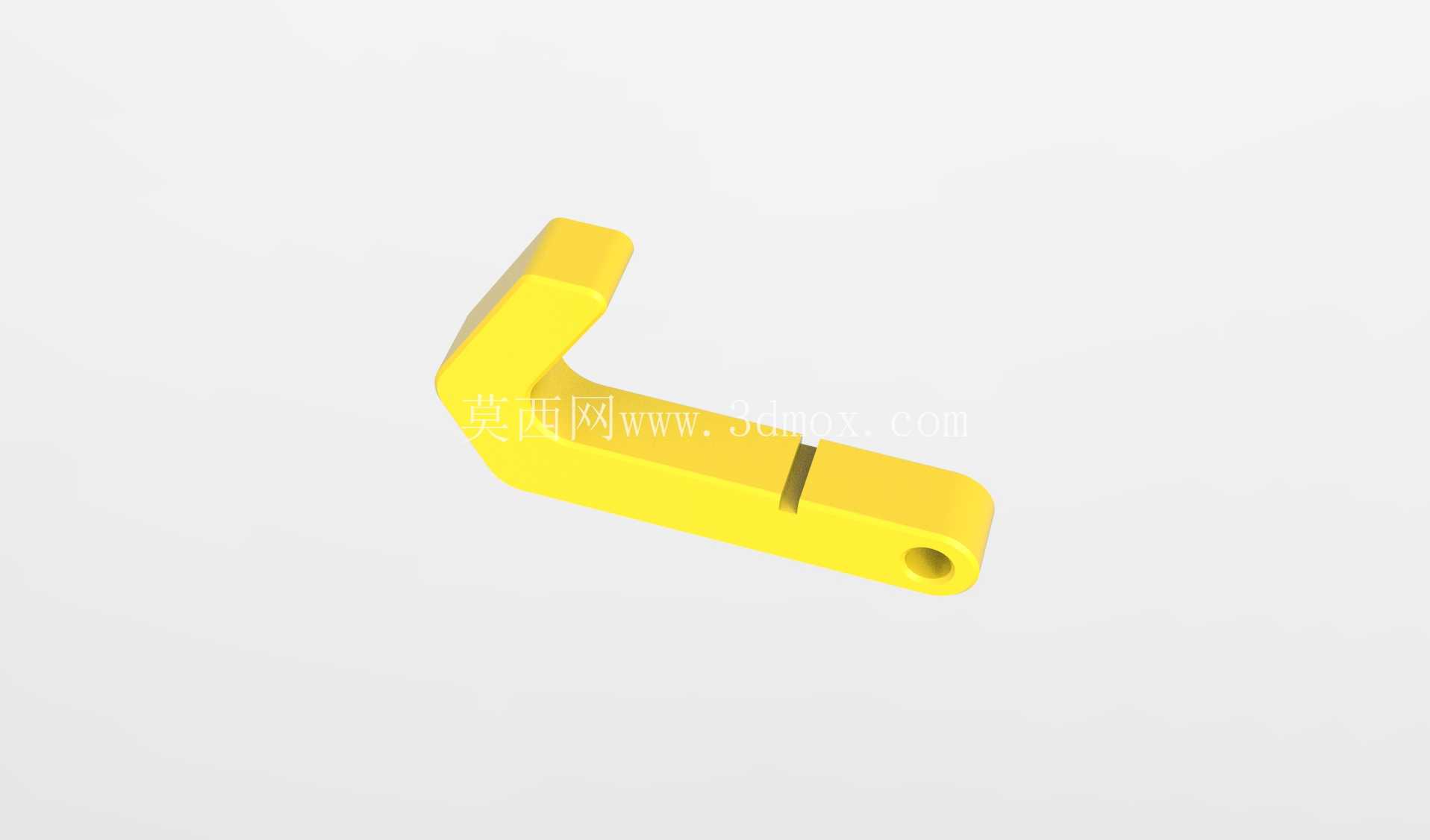

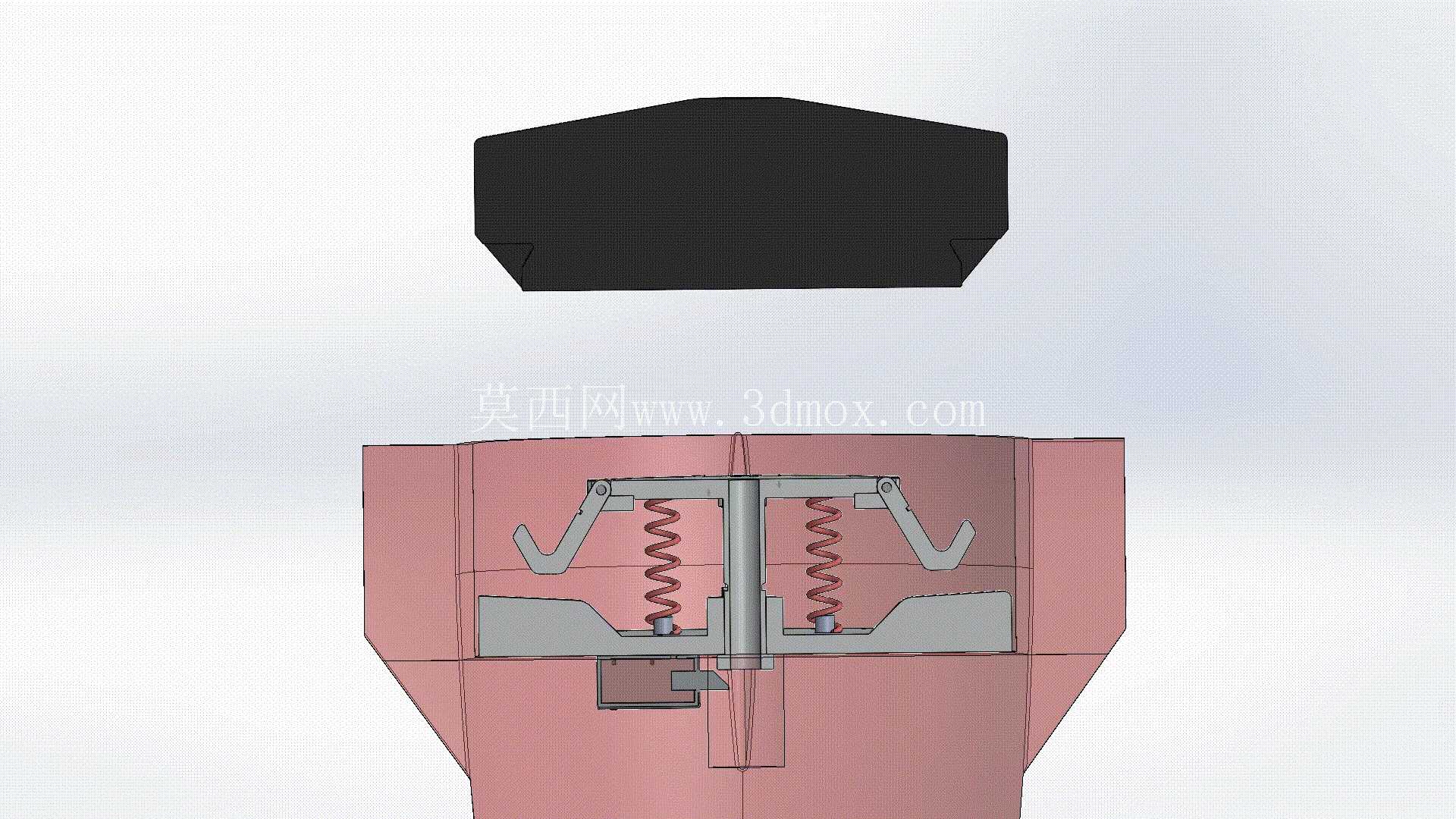

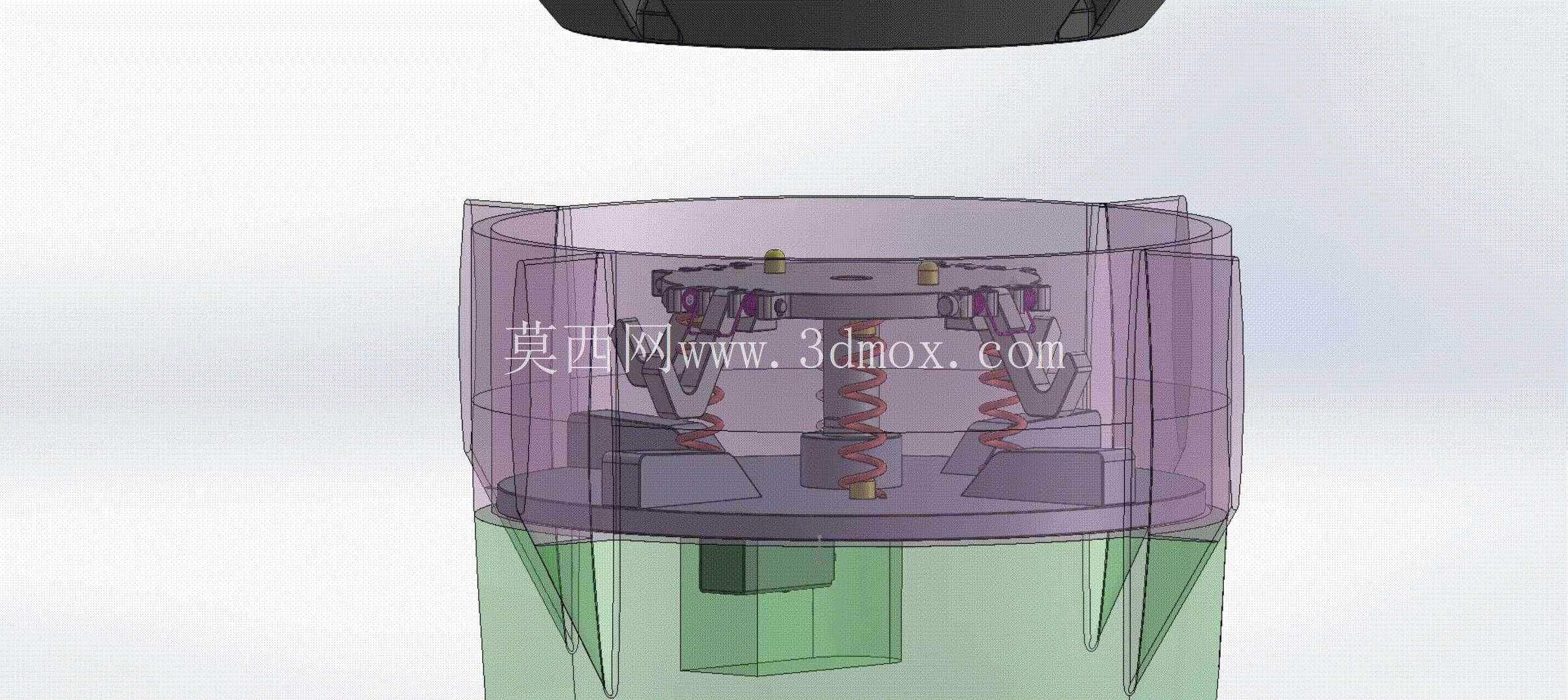

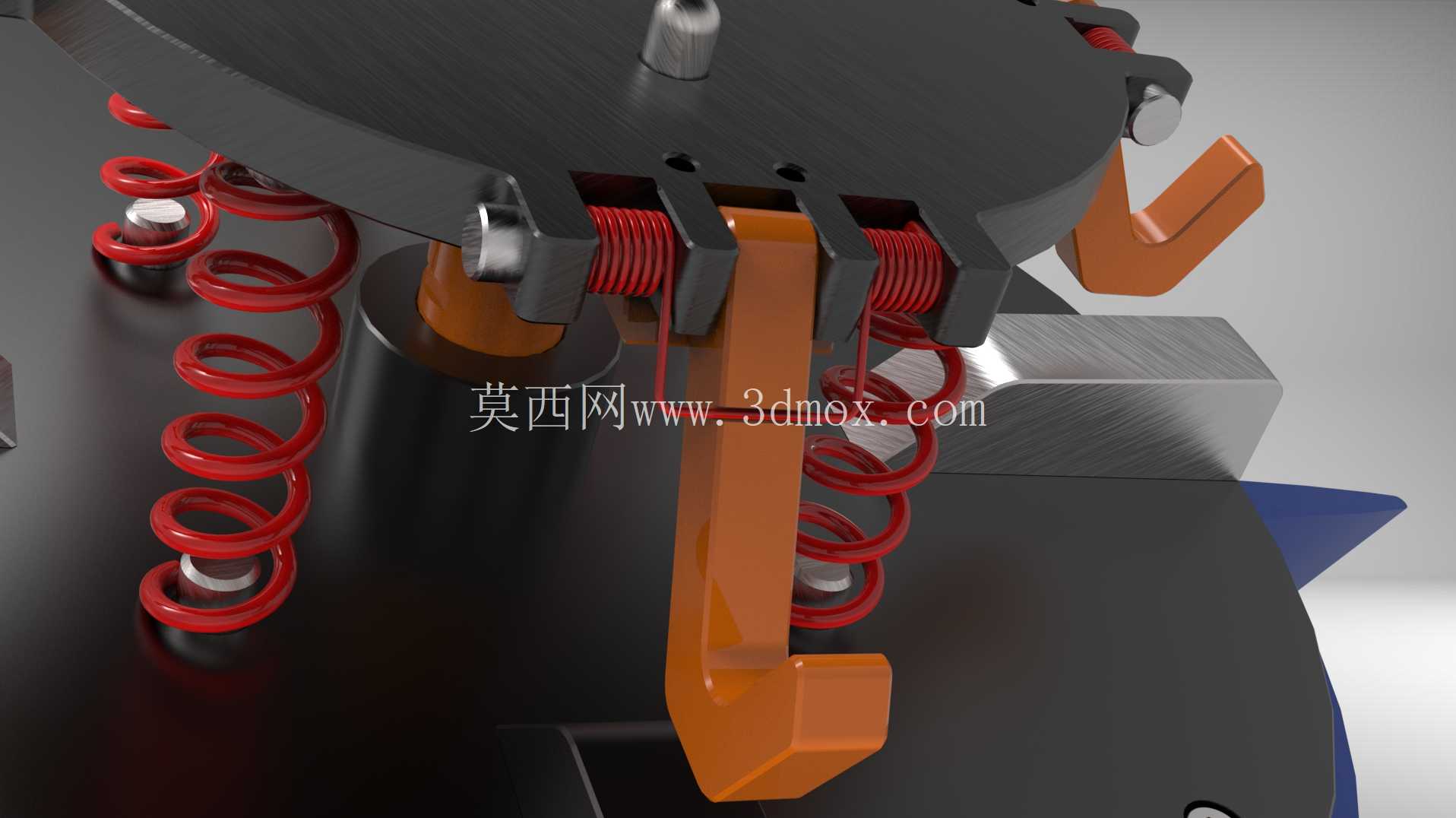

从功能实现逻辑来看，机构采用双弹簧对称复位的卡扣锁止结构，初始状态下两个L形卡扣在弹簧预紧力作用下保持闭合，托住待释放的测试样品，卡扣的接触端面做了15度的导向斜角，样品装入时不需要额外对位，顺着斜角滑入即可推动卡扣克服弹簧力张开，到位后卡扣自动回弹锁止，锁止接触面做了防滑压花处理，即使样品在测试过程中承受一定的气流冲击，也不会出现意外松脱的情况。触发释放时，机构底部的拨块受外部驱动件推动，同步带动两侧卡扣绕转轴转动，压缩弹簧的同时打开锁止面，样品在自身重力加辅助喷射气流的作用下快速脱离，整个释放动作的响应时间控制在0.2秒以内，不会出现样品卡滞、下落姿态歪斜的问题。

设计过程中重点考虑了长期使用的可靠性，所有转动配合的转轴位置都预留了0.1mm的配合间隙，避免测试环境中的温湿度变化导致零件胀死，弹簧选用的是耐疲劳不锈钢材质，经过10万次往复压缩测试后弹力衰减率控制在5%以内，不需要频繁更换维护。卡扣的锁止行程做了冗余设计，即使样品的尺寸存在±2mm的公差波动，也能可靠锁止，不会因为零件加工误差导致锁止失效。外壳的内壁做了导流斜面，释放时的辅助喷射气流会顺着斜面导向样品底部，给样品提供均匀的初始推力，避免样品偏斜撞到过渡段内壁。

从安装适配性来看，整套机构的所有外露连接孔都采用标准孔位设计，可以直接适配现有多数大气测试舱的出口安装位，不需要对现有测试设备做大规模改造，替换原有老旧释放机构时只需要拆卸4颗固定螺栓即可完成换装，换装时间不超过15分钟。机构的顶部护罩采用可拆卸设计，日常维护时不需要拆开整套机构，只需要取下顶部护罩就可以清理内部积存的测试残留碎屑，检查弹簧的弹力状态和卡扣的磨损情况，维护操作十分便捷。

在实际工况验证中，这套机构可以适配重量在50g到500g之间的各类测试样品，释放时的样品下落姿态重复精度可以控制在±3度以内，完全满足后续样品收集、自动检测工位的对位要求，不会因为释放姿态偏差导致样品掉落至收集盒外，或是撞坏后续检测工位的传感器。针对部分带有尖锐边角的测试样品，卡扣的接触位置做了局部淬火处理，表面硬度达到HRC45以上，长期使用不会被样品边角压出凹痕，导致锁止间隙变大。整套机构没有采用复杂的电子元件，纯机械结构的设计可以在高湿、多粉尘的测试环境下稳定工作，不会出现电子元器件受环境干扰失效的问题，环境适应性远高于电控式释放机构。
