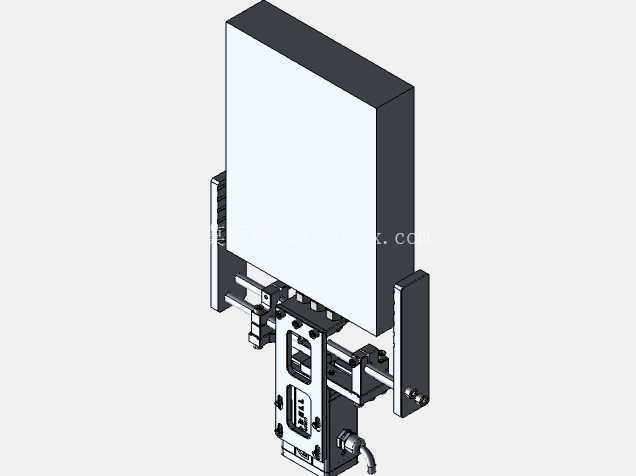

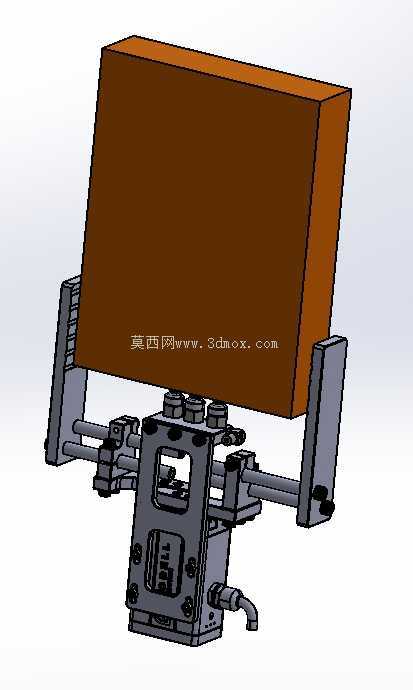

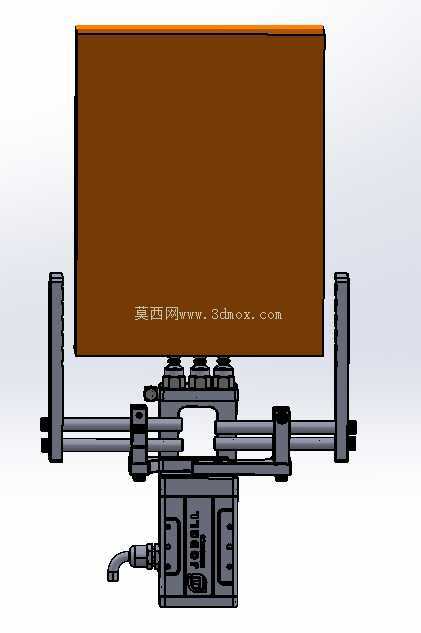

带可调夹头的直线驱动电动缸结构

　　这款带可调夹头的电动缸，是面向压铸周边自动化取件、工位工件移位场景开发的直线执行部件，日常在压铸机周边的工件取放、短距离精准移送工位上承担核心驱动与夹持功能，区别于常规无夹持端的标准电动缸，它直接集成了可调式夹装结构，省去了用户额外在缸杆端加装转接法兰、配套夹爪的设计与装配工作量，能直接适配一定尺寸范围内的工件夹取移送需求。从结构设计逻辑来看，缸体部分采用集成式伺服驱动布局，驱动单元内置在缸体下部的壳体中，通过内置的滚珠丝杆副将电机的旋转运动转化为推杆的直线往复运动，相比气动缸，它的行程位置控制精度更高，推力输出更稳定，不会因为气源压力波动出现推力不足或者行程走位偏差的问题，在压铸车间这类气源压力容易随多设备同时用气出现波动的场景里，这种电动驱动的结构能大幅提升工位运行的稳定性。前端的可调夹头采用双导杆导向结构，两根平行的导向光杆横跨在夹头安装座两侧，两个夹爪块可以沿着光杆调整安装间距，调整时只需要松开夹爪块上的锁紧螺钉，就能根据待夹持工件的外形宽度调整两个夹爪的开合范围，调整到位后锁死螺钉即可完成夹装范围的适配，不需要额外更换夹爪配件，能覆盖同工位上多种尺寸相近的工件夹持需求，夹爪的夹持面做了防滑纹理处理，夹取表面带少量脱模剂的压铸工件时也不会出现滑脱掉落的问题。

　　夹头的驱动和缸体的推杆做了刚性连接，推杆伸出或者缩回时，整个夹头组件会沿着缸体前端的导向结构做直线运动，导向结构采用双直线轴承配合导杆的设计，能承受夹取工件时产生的偏载力矩，避免缸杆因为承受径向力出现弯曲、密封件磨损加速的问题，延长整体的使用寿命。从安装边界来看，缸体底部预留了标准的安装孔位，可以直接通过螺栓固定在设备的安装机架或者机械臂的末端法兰上，安装时需要预留的空间包含缸体本身的固定段长度、全行程伸出后的总长度，以及夹头调整到最大开合宽度时的两侧预留空间，避免设备运行时夹头和周边的工装、设备结构发生干涉。

　　夹头部分的导杆两端做了限位挡块设计，调整夹爪间距时不会出现夹爪从导杆上滑脱的问题，缸体侧方预留了气动或者电气接头的安装接口，夹爪的夹紧动力可以根据现场需求选配气动驱动或者电动驱动，对应的管线可以沿着缸体侧面的走线槽布置，避免运行过程中管线被拉扯磨损。在实际工况应用中，这类集成夹头的电动缸常用来替代传统的气缸加独立夹爪的组合结构，因为整体集成度更高，安装时不需要单独做夹爪和缸杆的对接找正，装配工时能缩短近三分之一，同时因为电动缸的行程可以通过电控系统做任意位置的停留设置，在取件时可以根据工件在模具内的位置调整伸出长度，移送时可以根据放料位的高度调整停止位置，适配多品种小批量的压铸生产柔性需求，不需要像气缸那样通过调整硬限位来改变行程，换产调整的效率更高。

　　设计时还考虑了压铸车间的环境特性，缸体的密封结构做了防尘处理，能阻挡压铸过程中产生的少量铝屑、脱模剂雾气进入缸体内部，夹头的导杆表面做了硬化处理，长期接触带粉尘的车间环境也不会出现导杆表面划伤、导致夹爪滑动卡滞的问题。夹爪块上预留了扩展安装孔，可以根据待夹持工件的特殊外形加装定制的仿形夹块，针对外形复杂的压铸件，只需要更换接触工件的仿形垫块，不需要改动整个夹头和缸体的结构，进一步拓展了它的适用范围。在选型匹配时，需要根据待夹持工件的重量确认电动缸的额定推力，根据移送的行程距离确认缸体的导程和行程参数，根据工件的外形宽度调整夹头的初始开合度，安装时要保证缸体的安装基准面和运动方向平行，避免运行过程中出现导向部件的异常磨损。
