集装箱装卸区AGV物料转运工位布局方案

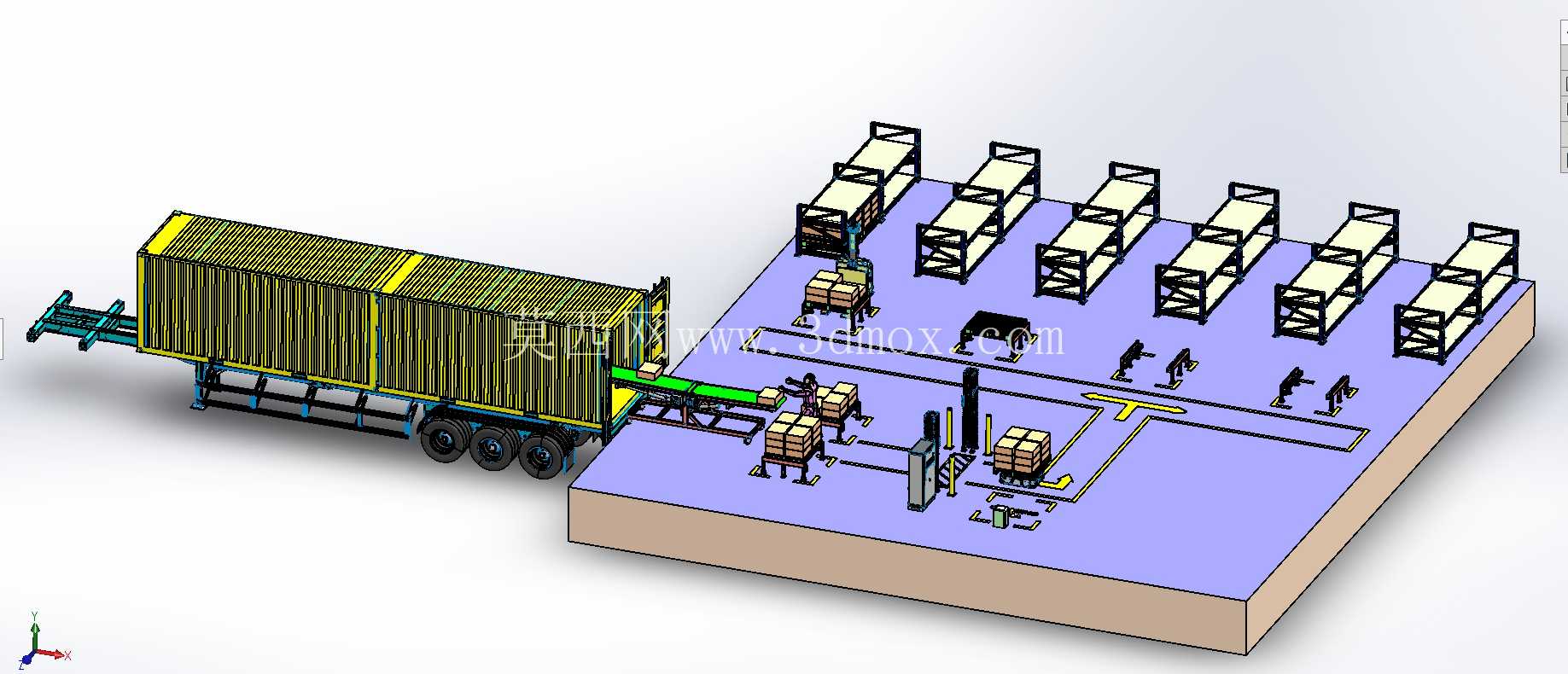

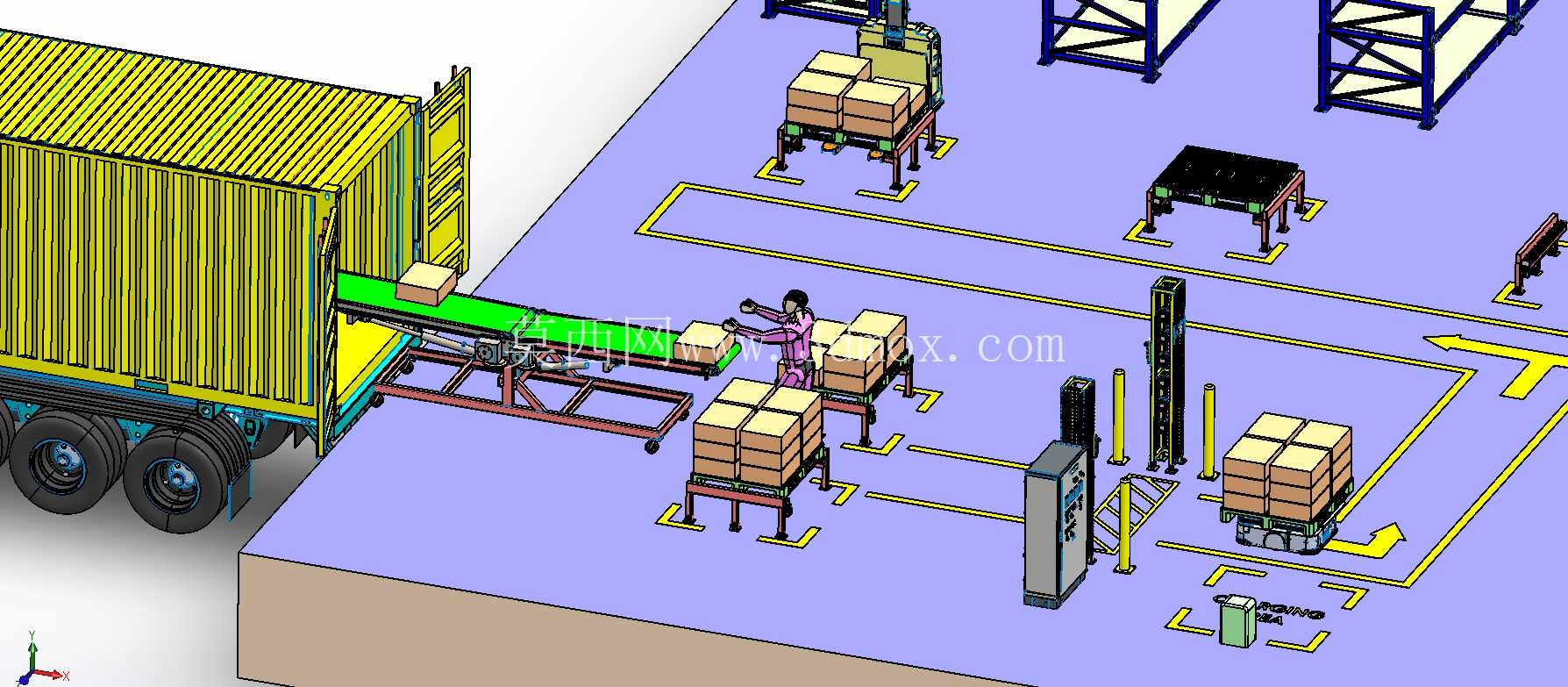

　　这套布局方案针对厂区集装箱装卸端的物料出入库场景搭建，核心解决传统人工转运效率波动大、工位动线交叉干扰的痛点，覆盖从集装箱卸车、暂存堆垛、AGV转运到仓储区接驳的全链路作业节点。布局中靠近集装箱尾门的位置设置了可调节高度的皮带输送线，输送线支腿采用方管焊接结构，底部配置可调脚杯，可适配不同型号集装箱的尾门高度差，避免装卸时出现物料落差磕碰，输送线侧边设置的导向挡边可限制料箱偏移，保证料箱从集装箱内移出后精准对接人工理货工位。

　　理货工位旁预留了1.2米宽的人员操作通道，工位台高度设置为850mm，匹配成年作业人员站立操作的舒适高度，工位旁的暂存架采用分层式设计，单层额定承载500kg，可临时堆放待分拣的整箱物料，减少人员反复往返取料的动线长度。AGV运行通道采用黄色地标线做边界标识，主通道宽度设置为1800mm，满足双向AGV会车通行需求，支通道宽度设置为1200mm，适配单向AGV停靠取货的空间要求，通道转弯处做了45度倒角处理，避免AGV转弯时与周边设备发生刮碰，通道内预留的二维码导航标识点位间距设置为1000mm，可保证AGV停靠精度控制在±10mm范围内，满足自动对接料架取放货的精度要求。

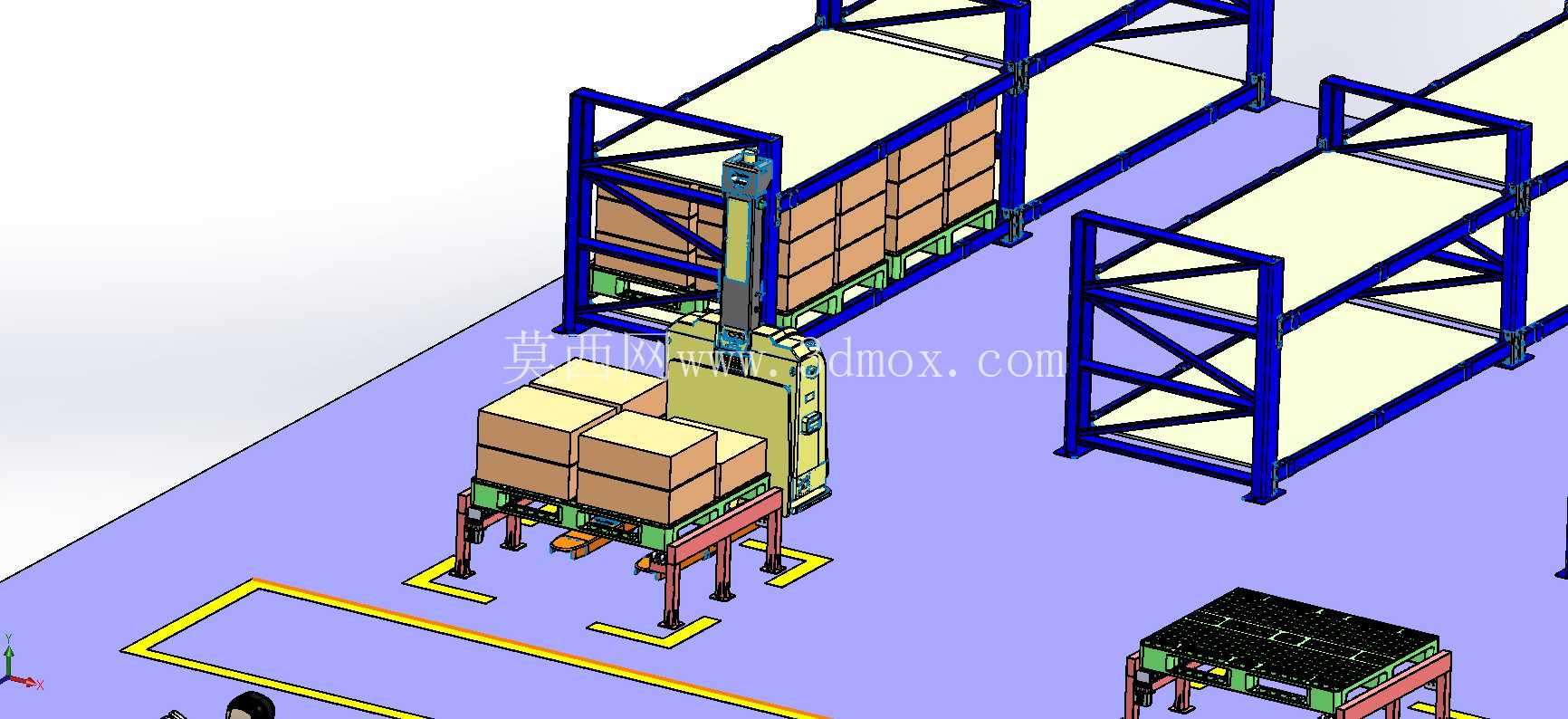

　　布局中设置的多组堆垛料架采用模块化设计，单组料架的占地面积为1200mm1000mm，料架支腿底部配置膨胀螺栓安装孔，可直接固定在环氧地坪上，料架的托板高度可根据料箱堆叠高度做三档调节，最高可堆叠四层标准料箱，充分利用垂直空间减少场地占用。AGV停靠位旁设置的安全防护立柱采用100mm100mm的方管制作，立柱表面贴有黄黑相间的警示标识，可避免AGV运行偏差时直接撞击料架或电控柜，电控柜安装位置距离主通道边缘预留了500mm的检修空间，柜内可集成AGV调度系统的通讯模块、电源模块及周边设备的控制元件，方便运维人员日常检修操作。

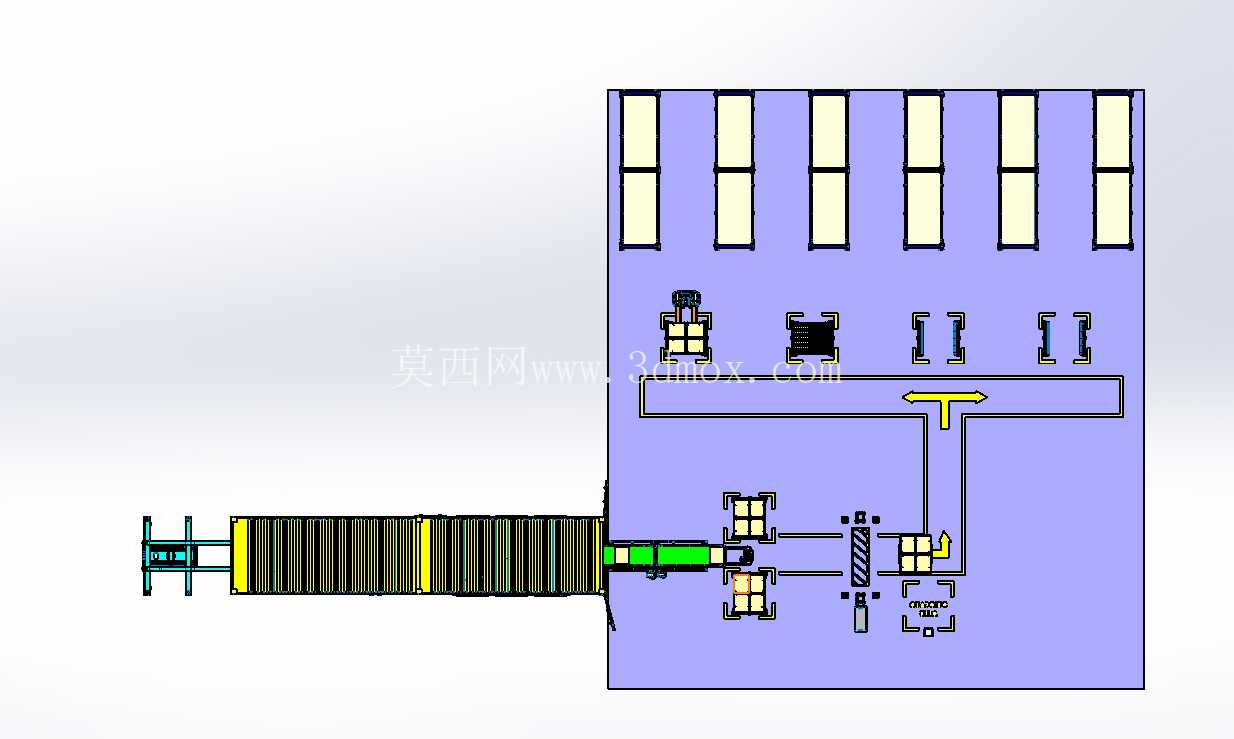

　　布局末端对接的高位仓储货架采用横梁式结构，货架底层预留了AGV取放货的安全间隙，货架立柱与AGV通道的安全距离设置为200mm，避免AGV举升料箱时与货架发生干涉。整个布局的动线设计遵循单向循环原则，AGV从理货工位取货后沿主通道运行至仓储区，卸货后沿支通道返回理货工位，全程无动线交叉，可有效避免作业拥堵，人员操作区与AGV运行区之间设置了300mm宽的安全警示区，避免作业人员误入AGV运行路径引发安全风险。在安装边界方面，整个布局的总长度控制在24米，总宽度控制在18米，可适配大多数中小型厂区的装卸区场地尺寸，所有固定设备的安装点位均预留了地坪施工的公差余量，无需对现有场地做大规模改造即可完成部署，输送线、料架、防护立柱等设备的连接部位均采用标准件装配，可根据后续产能调整需求快速调整工位位置，适配不同批次的物料转运需求。
