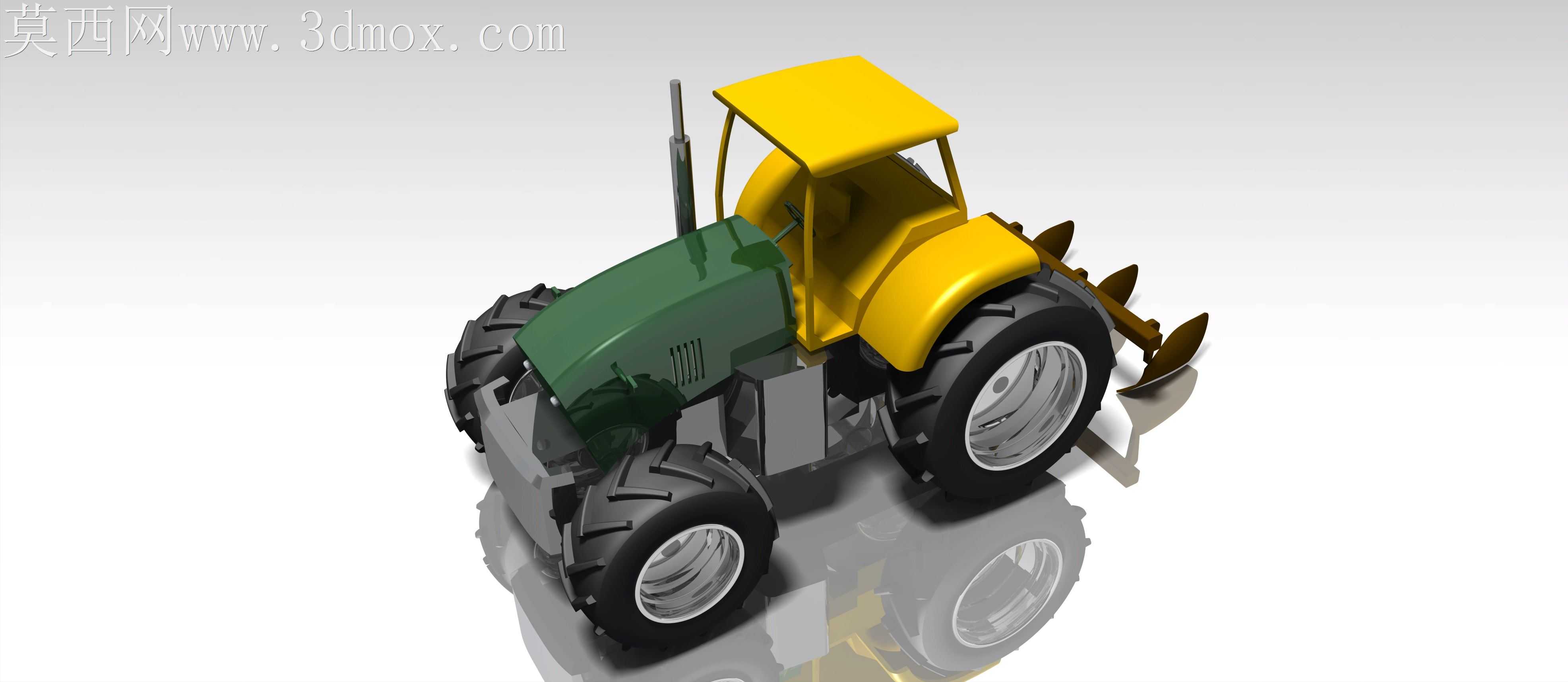

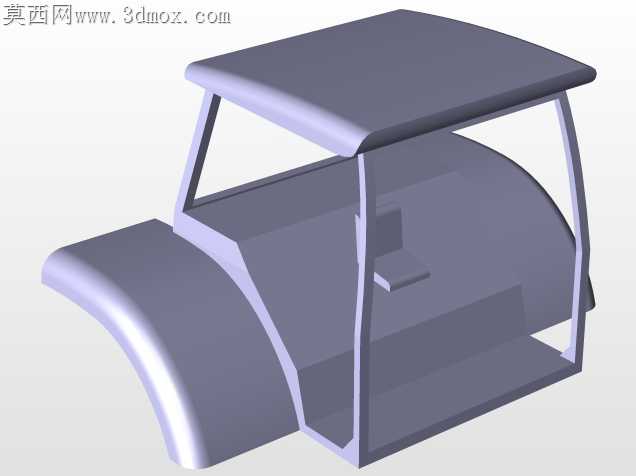

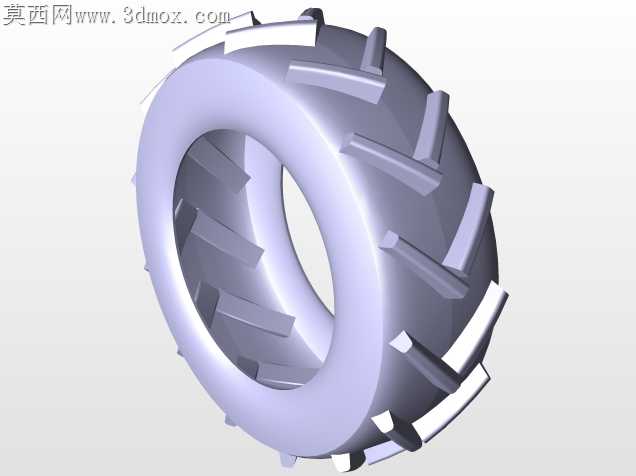

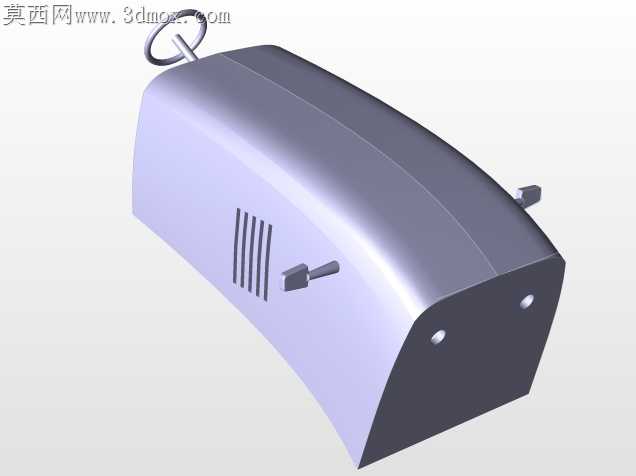

模板犁农用拖拉机牵引轴结构设计

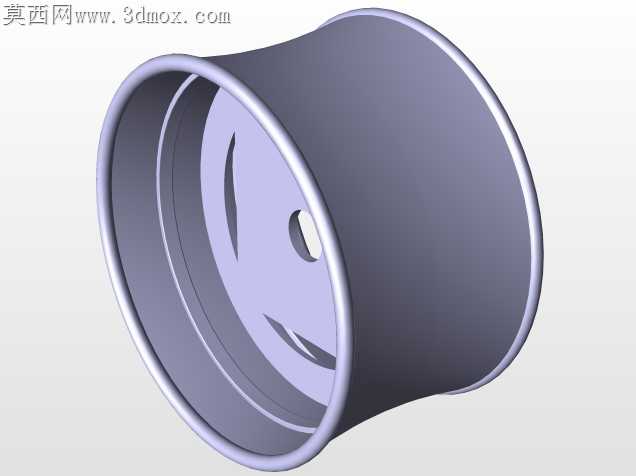

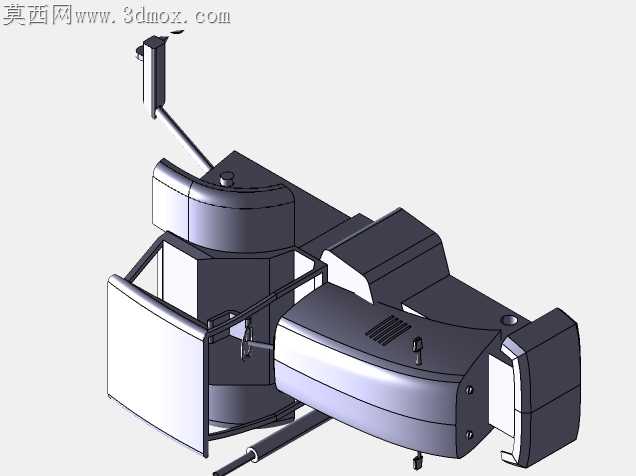

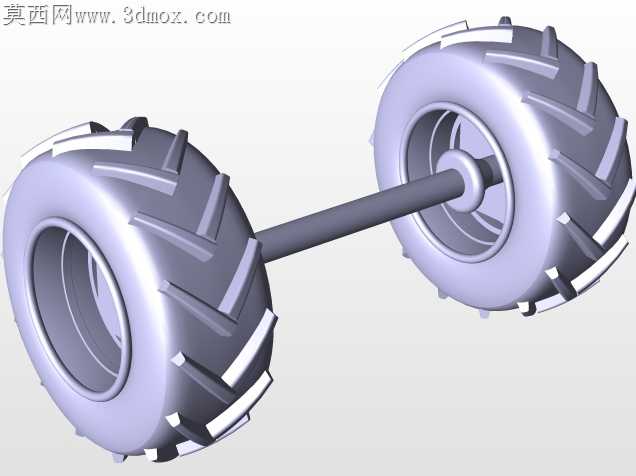

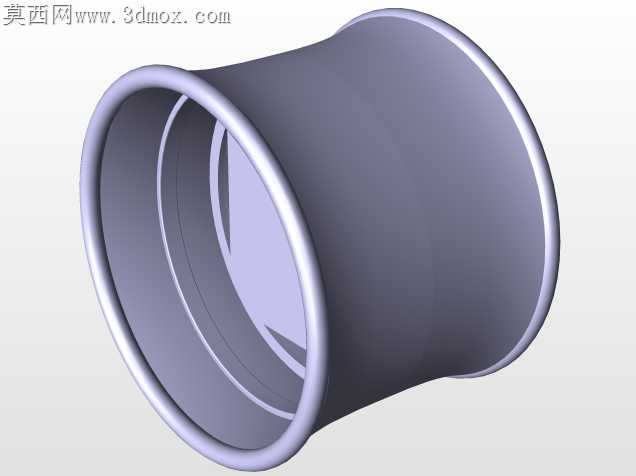

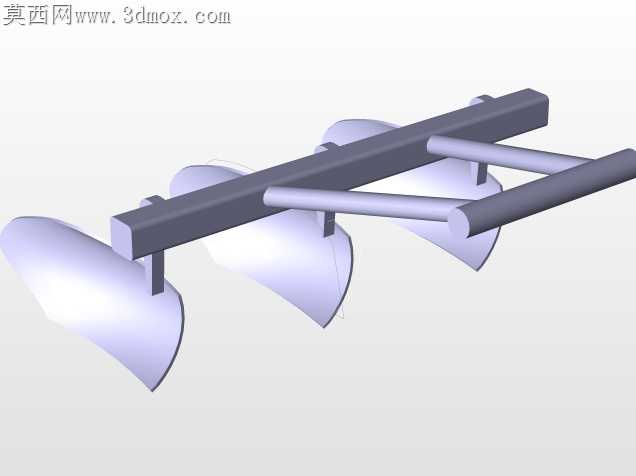

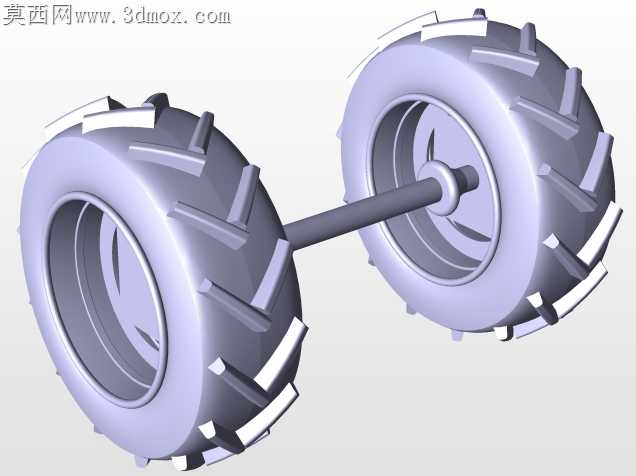

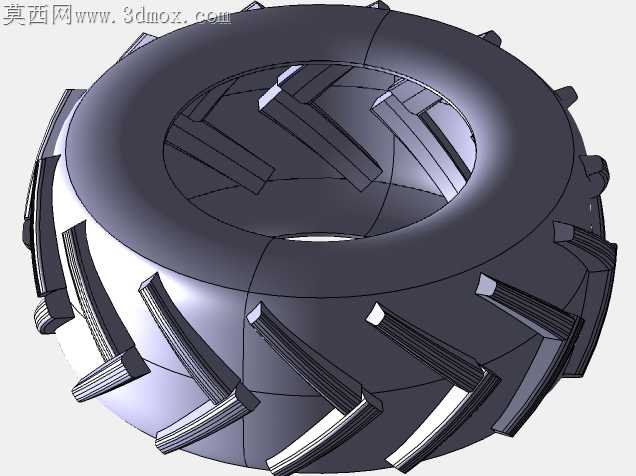

旱田翻耕作业时牵引轴承受的交变冲击载荷，一直是模板犁挂接结构的核心失效诱因，这款轴件的结构设计完全围绕加工适配逻辑展开，没有冗余的造型修饰。轴身采用等径圆钢基体，两端的锥头过渡段没有做常规的直角台阶，而是留了1:8的锥度过渡，车削加工时可以一次走刀完成外圆成型，不用二次装夹找正，同轴度公差能稳定控制在0.02mm以内，避免挂接后犁架偏摆造成的单侧犁铧入土深度不均。两端的限位凸缘没有采用焊接拼接结构，直接和轴身一体车削成型，省掉了焊后去应力、补焊打磨的工序，也规避了焊缝位置在高频冲击下开裂的隐患，凸缘的圆角半径特意设为R3，既不会因为圆角过小造成应力集中，也不会因为圆角过大挤占挂接套的配合间隙，装配时挂接套能顺畅滑入到位，不会出现卡滞。轴身表面没有做多余的防滑滚花，毕竟田间作业时泥沙极易嵌在滚花纹路里，加剧轴面和挂接衬套的磨损，光轴结构配合尼龙衬套使用时，泥沙能顺着轴面间隙自然排出，磨损量能降低四成以上。端部的锥头尺寸和模板犁挂接耳的锥孔完全匹配，装配时不用强行敲入，靠锥面的自锁特性就能保证挂接后无旷量，拆卸时用撬棍轻撬就能分离，不会因为锈死拆不下来。加工时轴的两端中心孔保留B型带护锥的结构，后续如果出现轴面磨损，能直接顶在中心孔上修磨外圆，不用重新找正基准，维修成本能压到最低。材质选用40Cr调质处理，硬度控制在HB240-280，既有足够的韧性扛住田间石块、硬土块带来的瞬时冲击，也有足够的耐磨性应对长时间的挂接摩擦，不会出现一撞就弯、磨俩月就旷的问题。凸缘的端面特意留了0.5mm的磨削余量，装配时能根据挂接架的实际间隙配磨端面，保证轴向窜动量控制在0.1mm以内，不会因为窜动过大造成螺栓剪切断裂。轴身没有设计多余的油孔油槽，毕竟田间作业环境灰尘大，油孔反而会成为泥沙侵入的通道，定期在衬套位置抹少量锂基脂就能满足润滑需求，维护起来更省心。
