罗茨式机械增压器V8结构三维设计

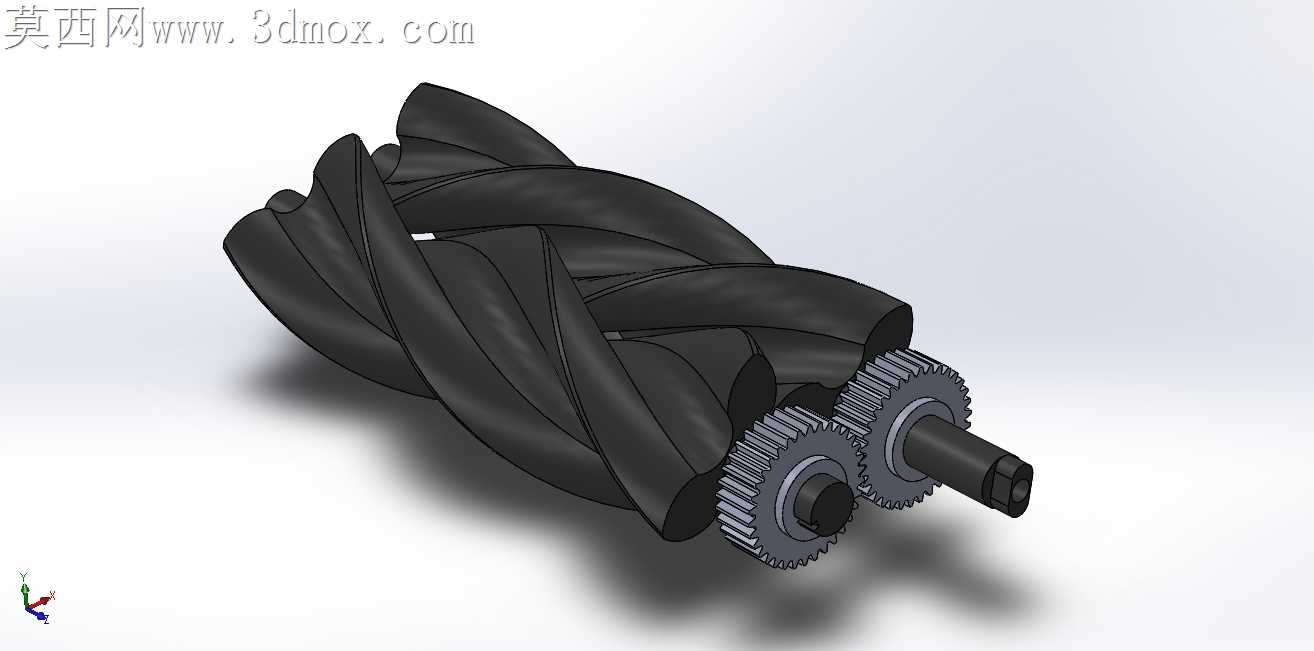

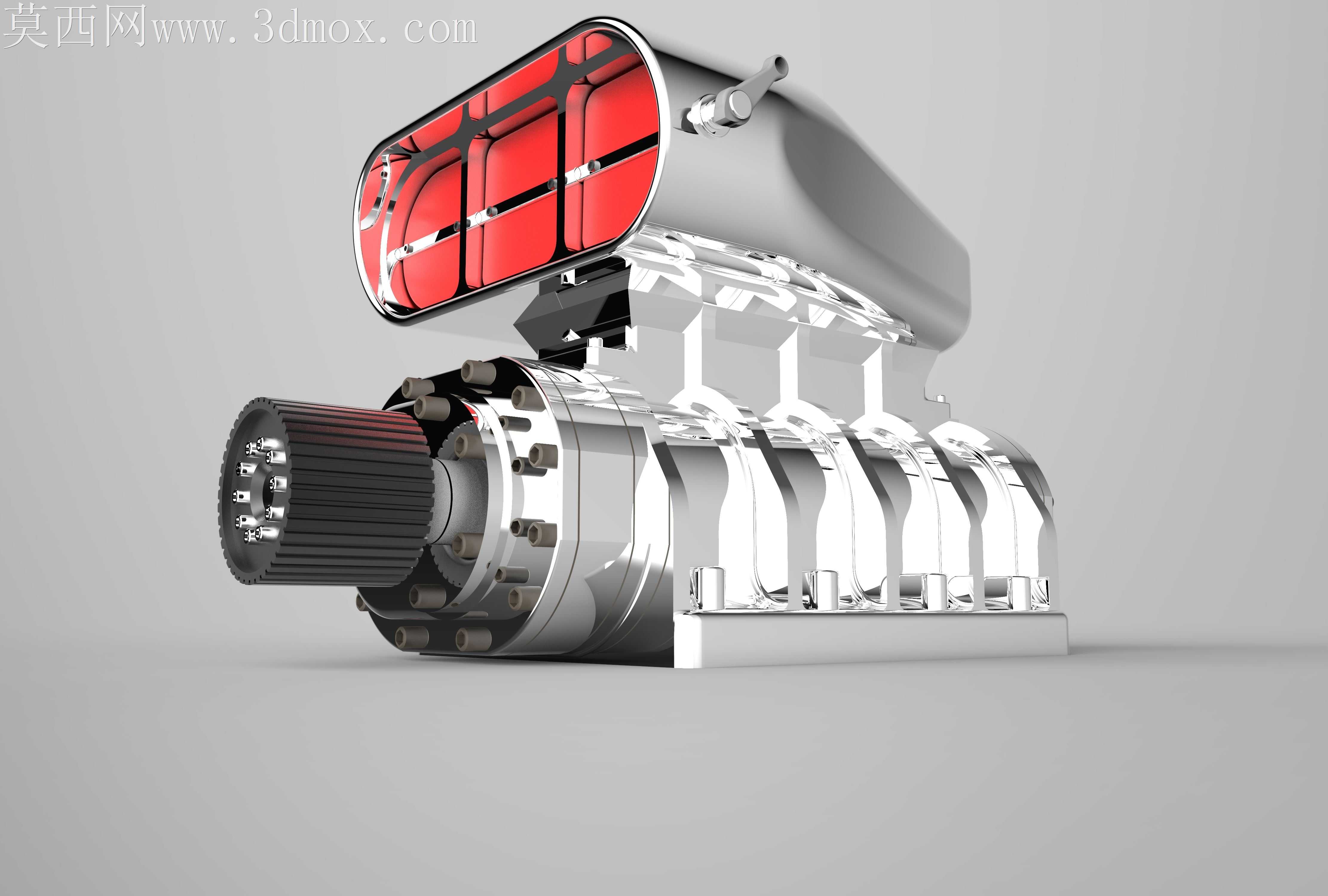

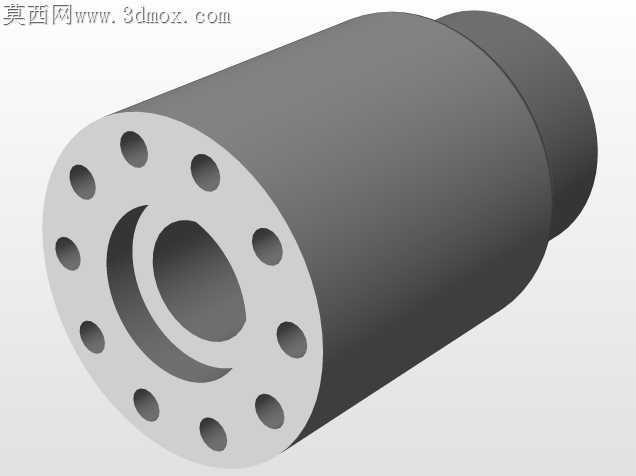

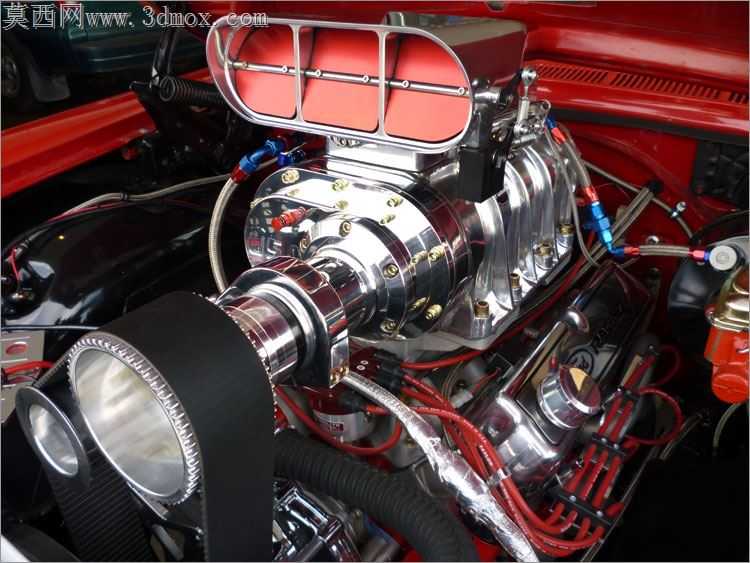

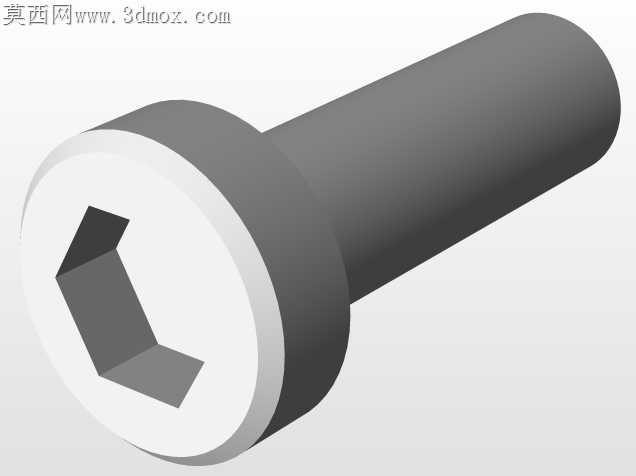

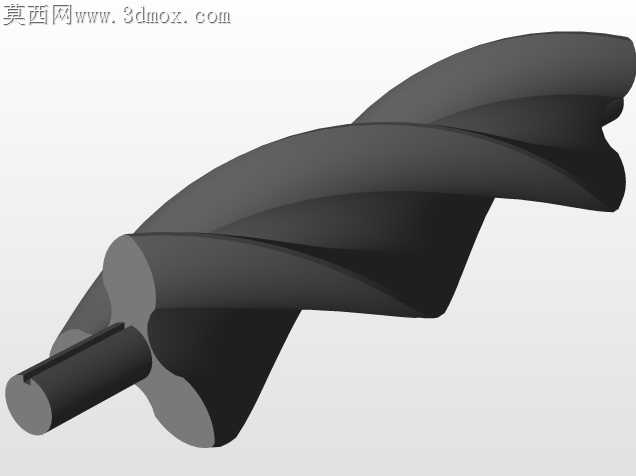

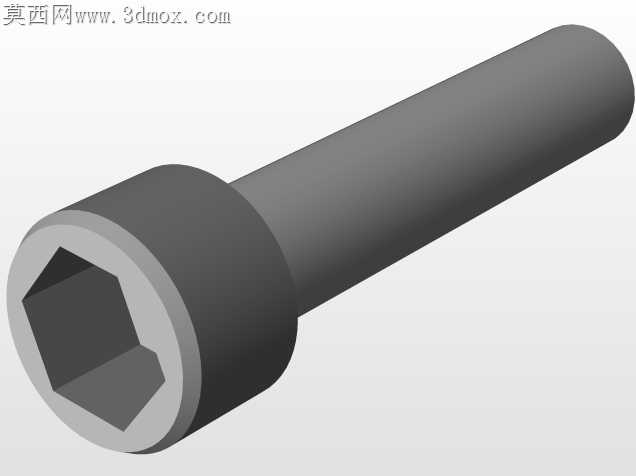

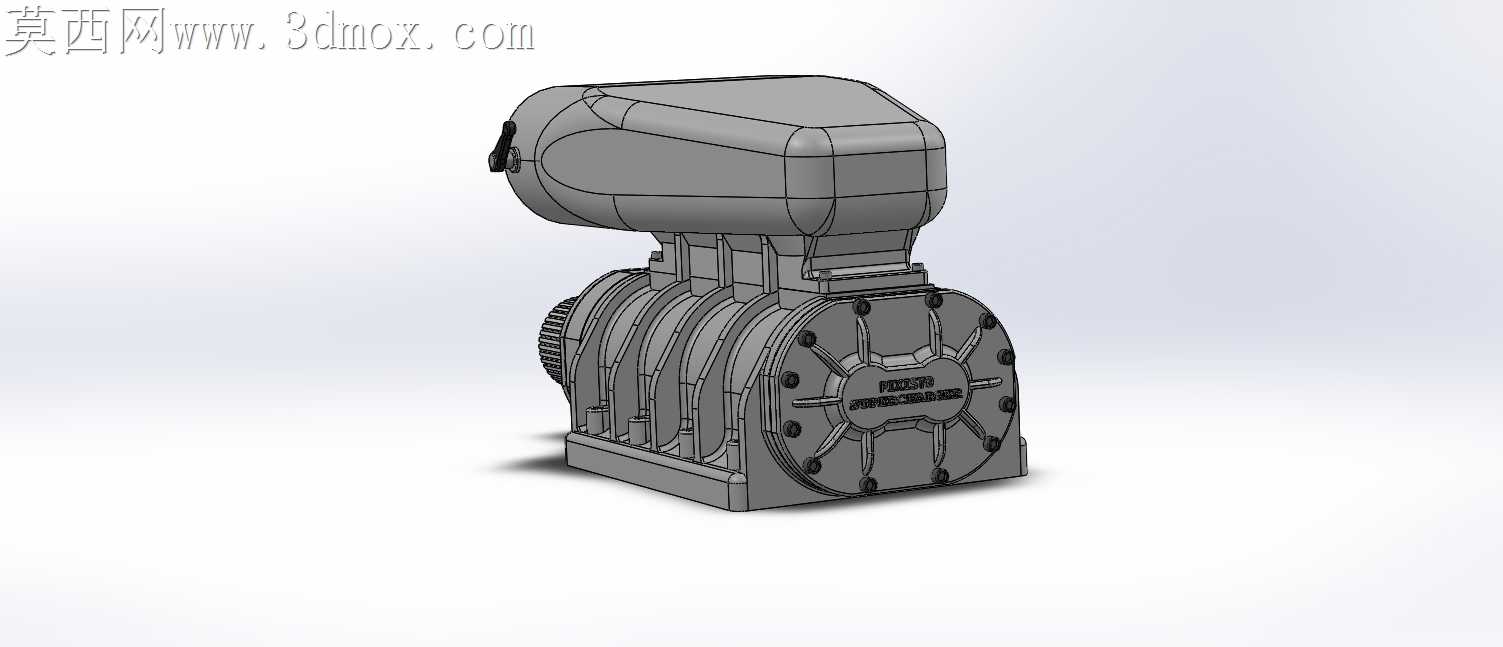

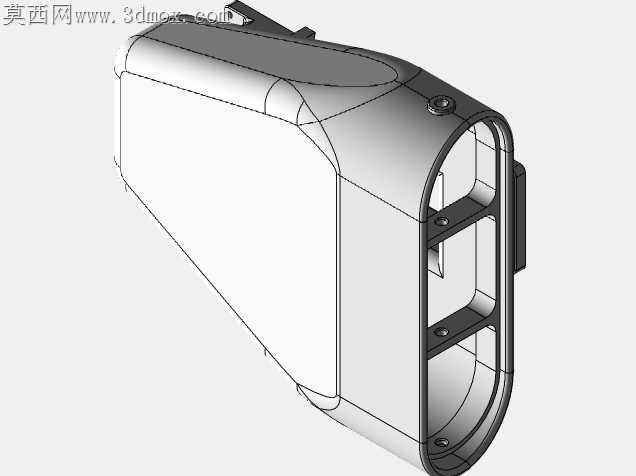

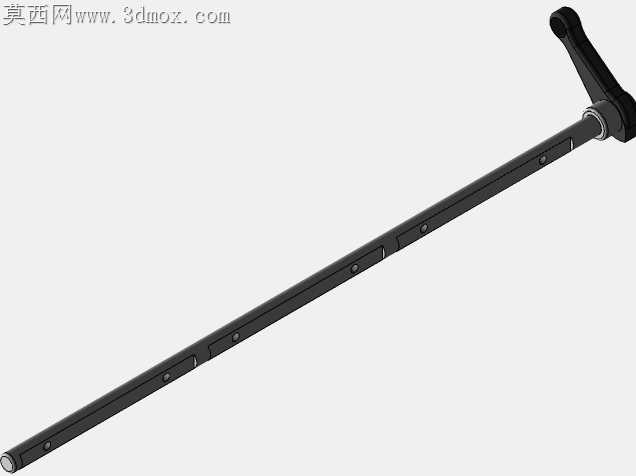

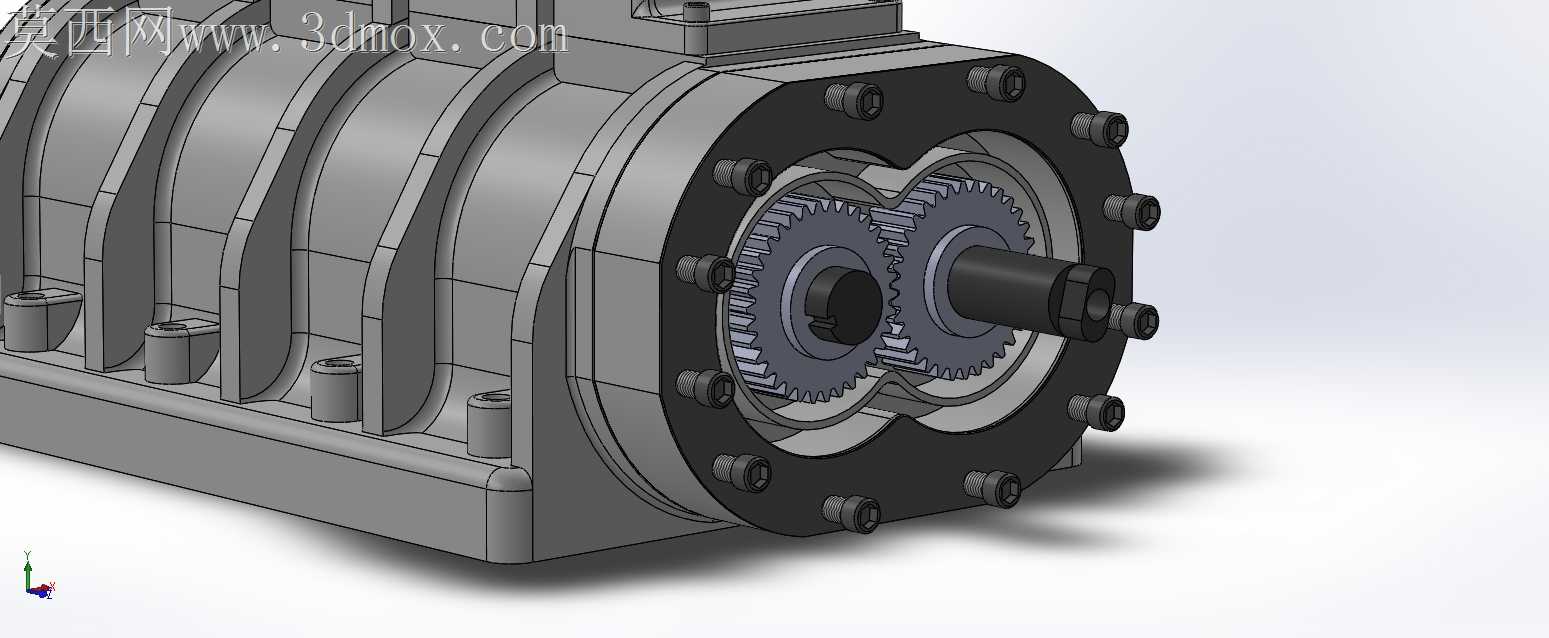

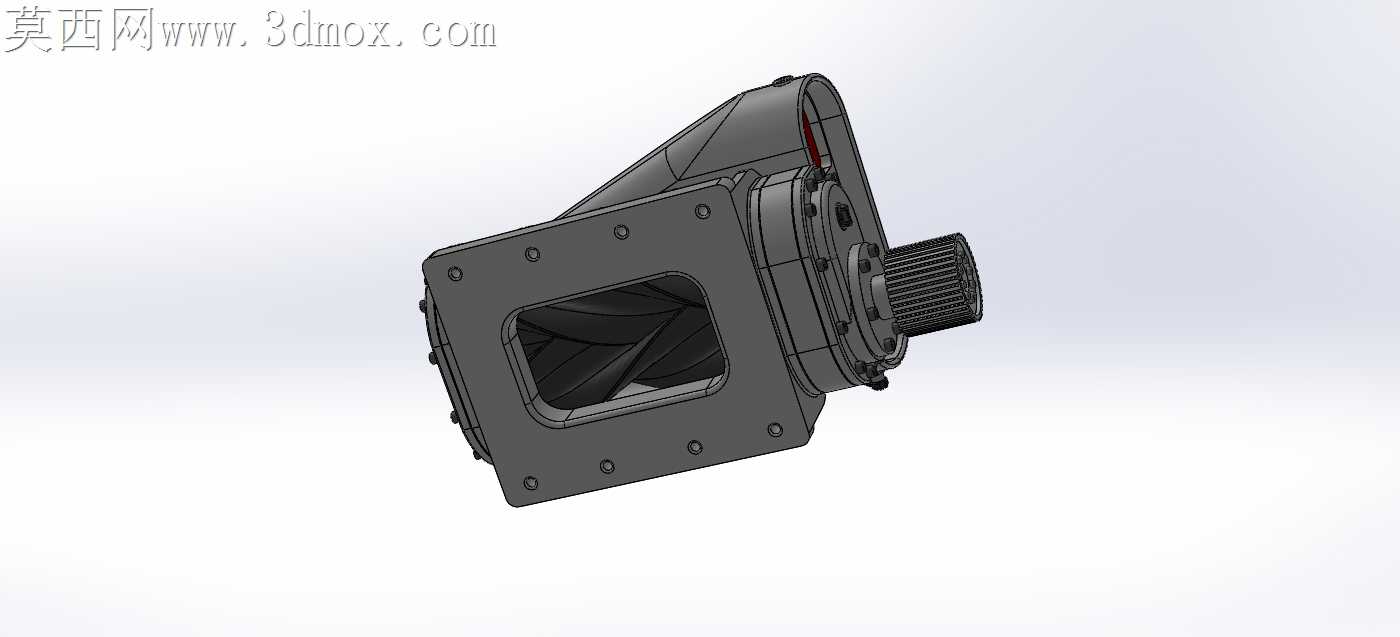

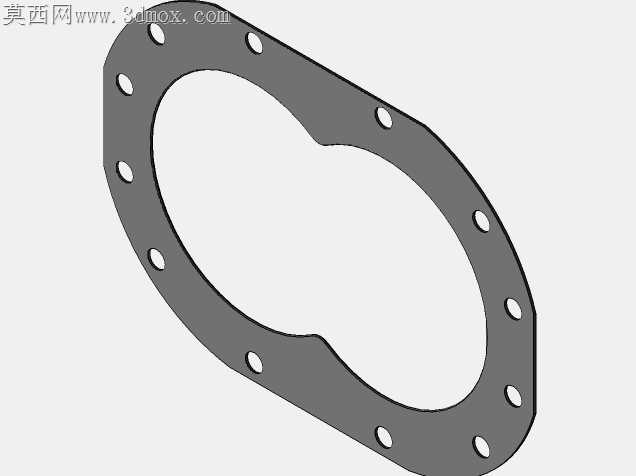

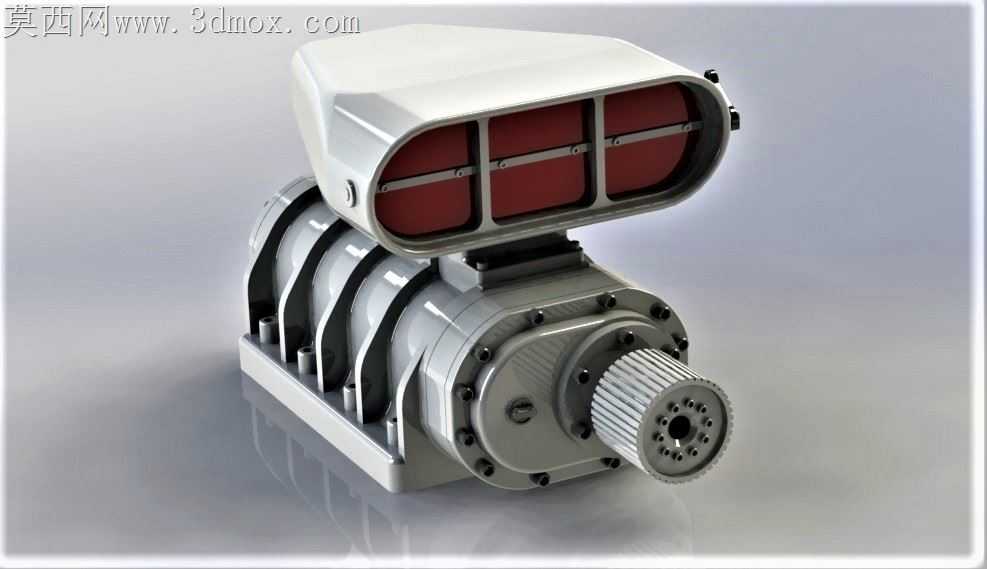

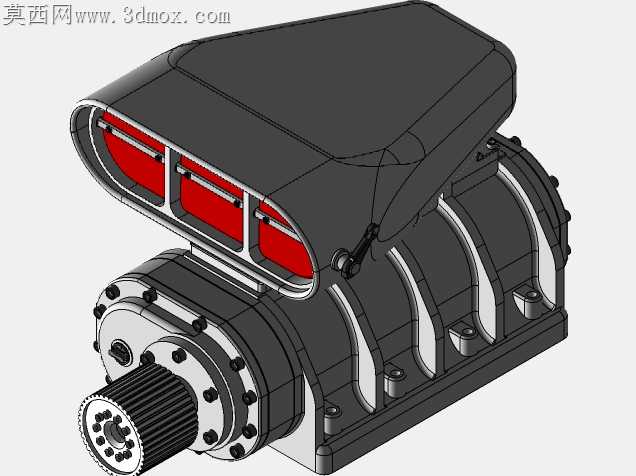

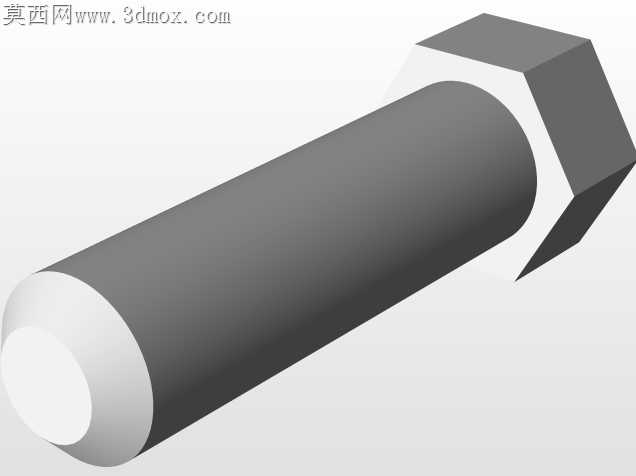

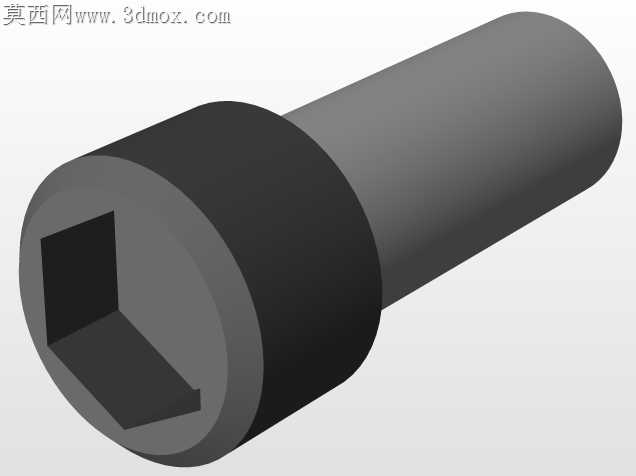

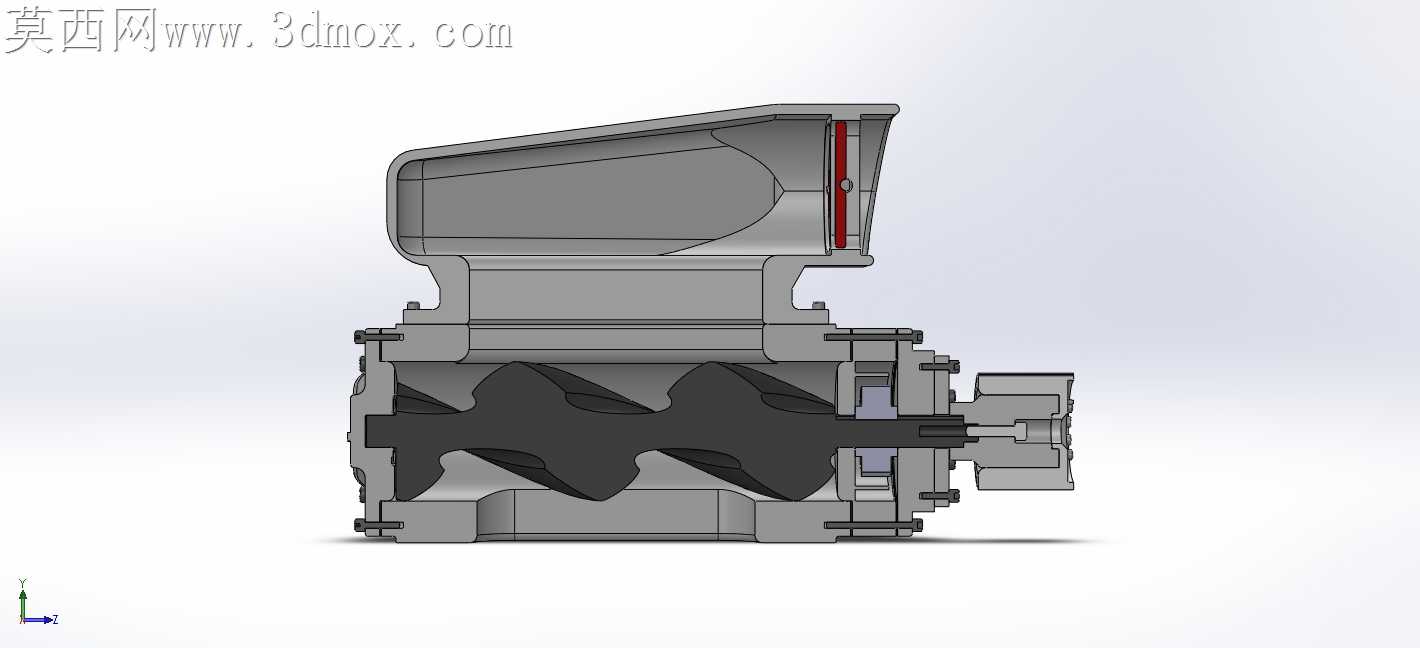

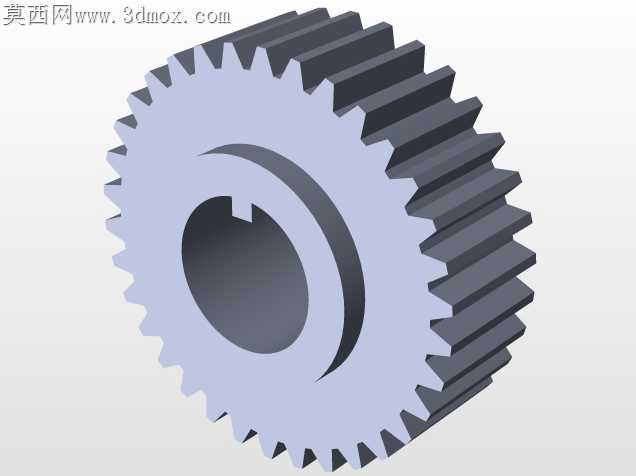

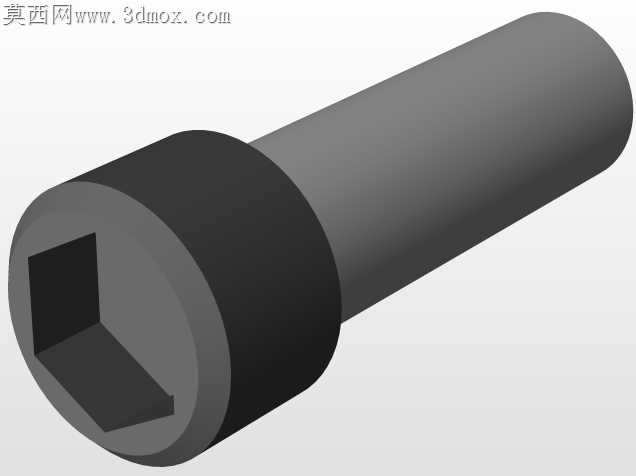

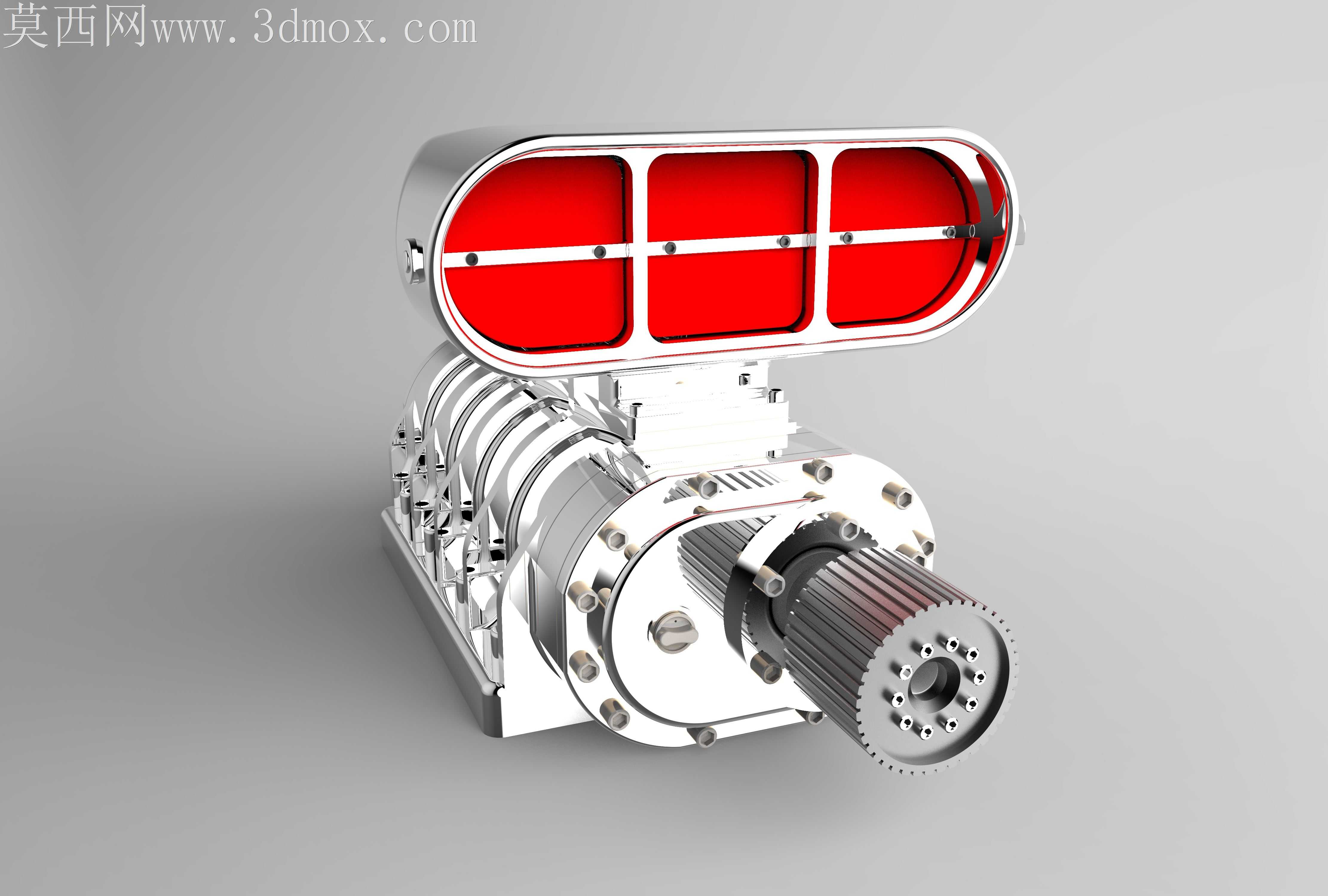

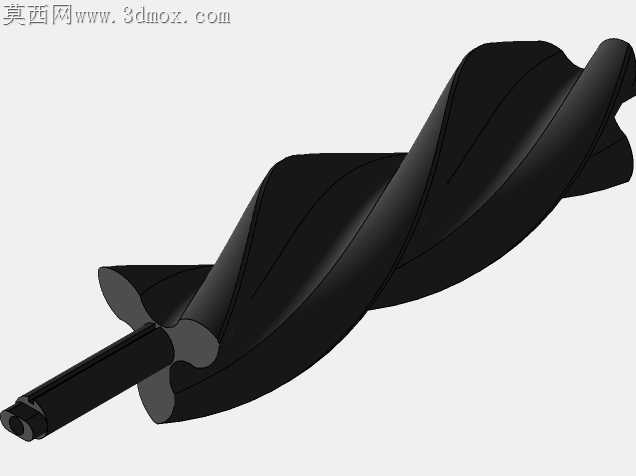

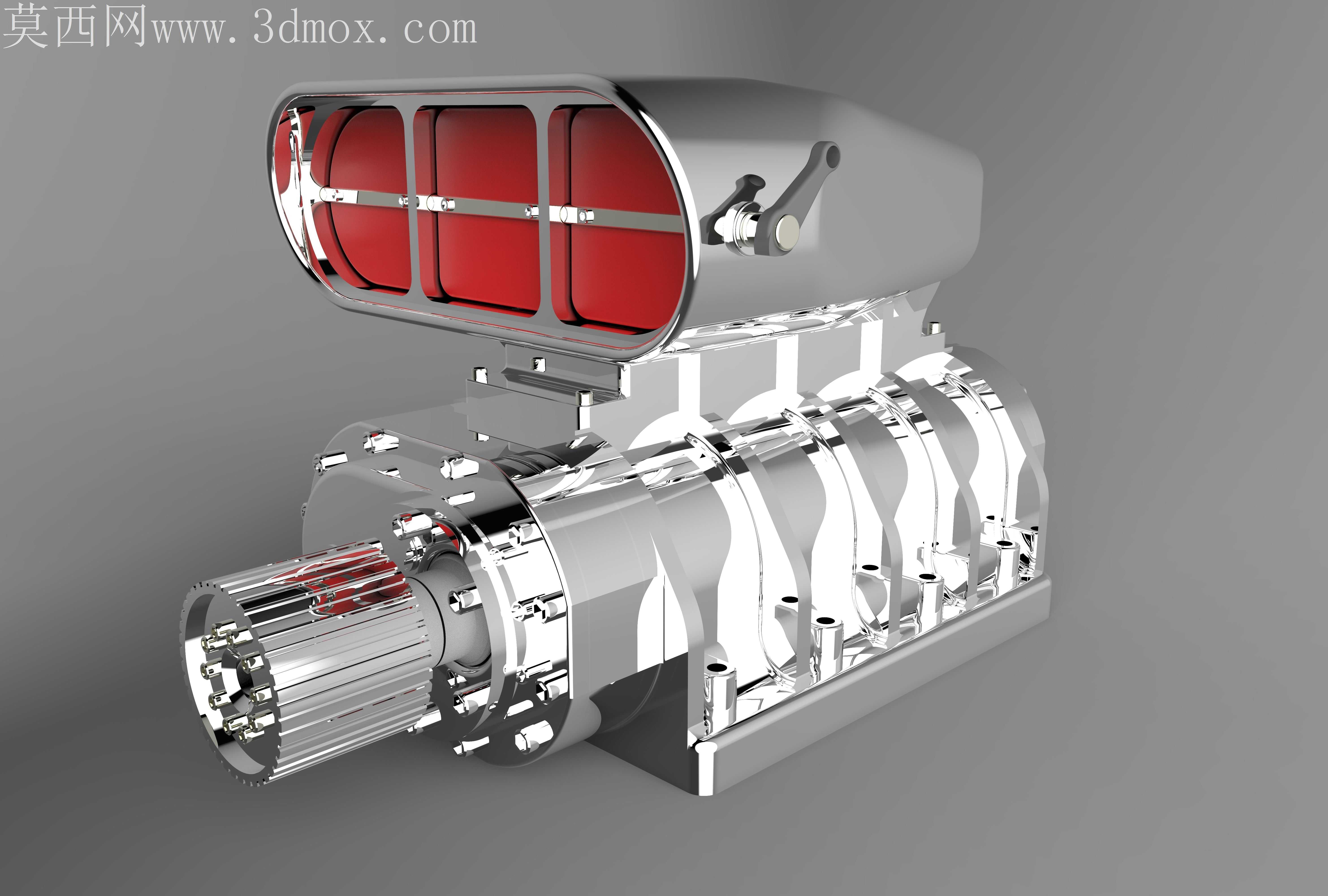

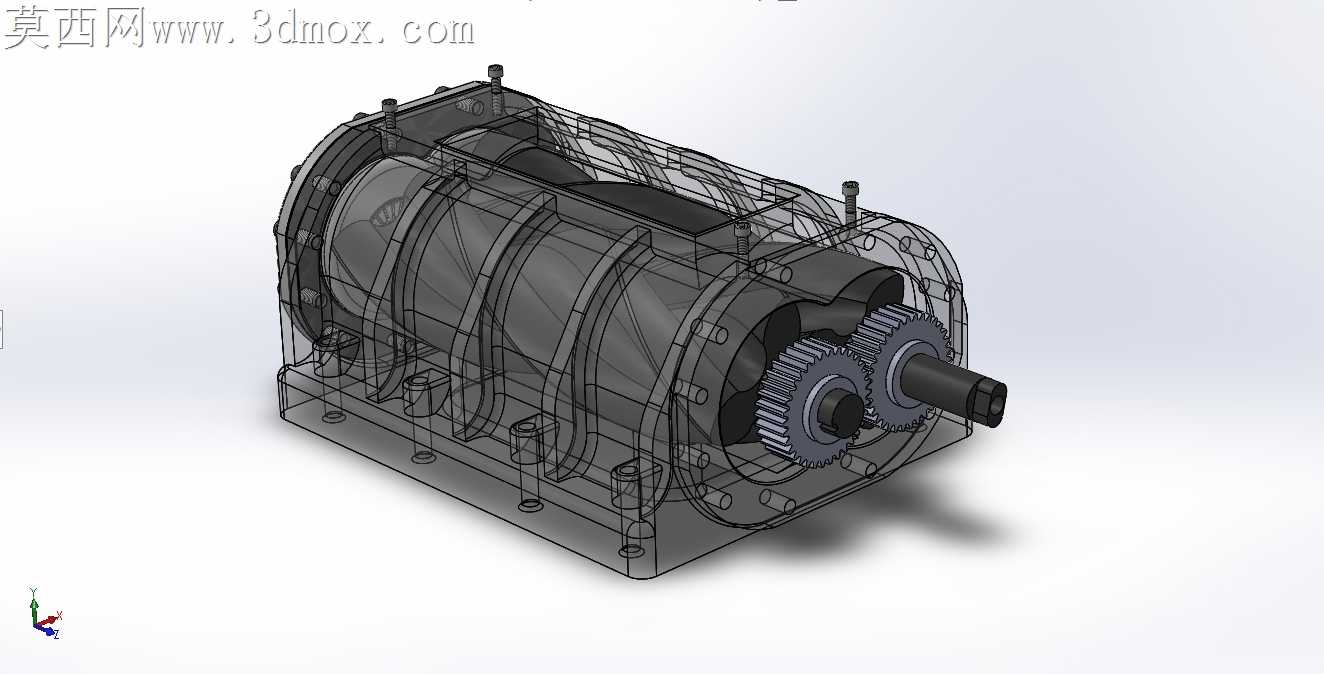

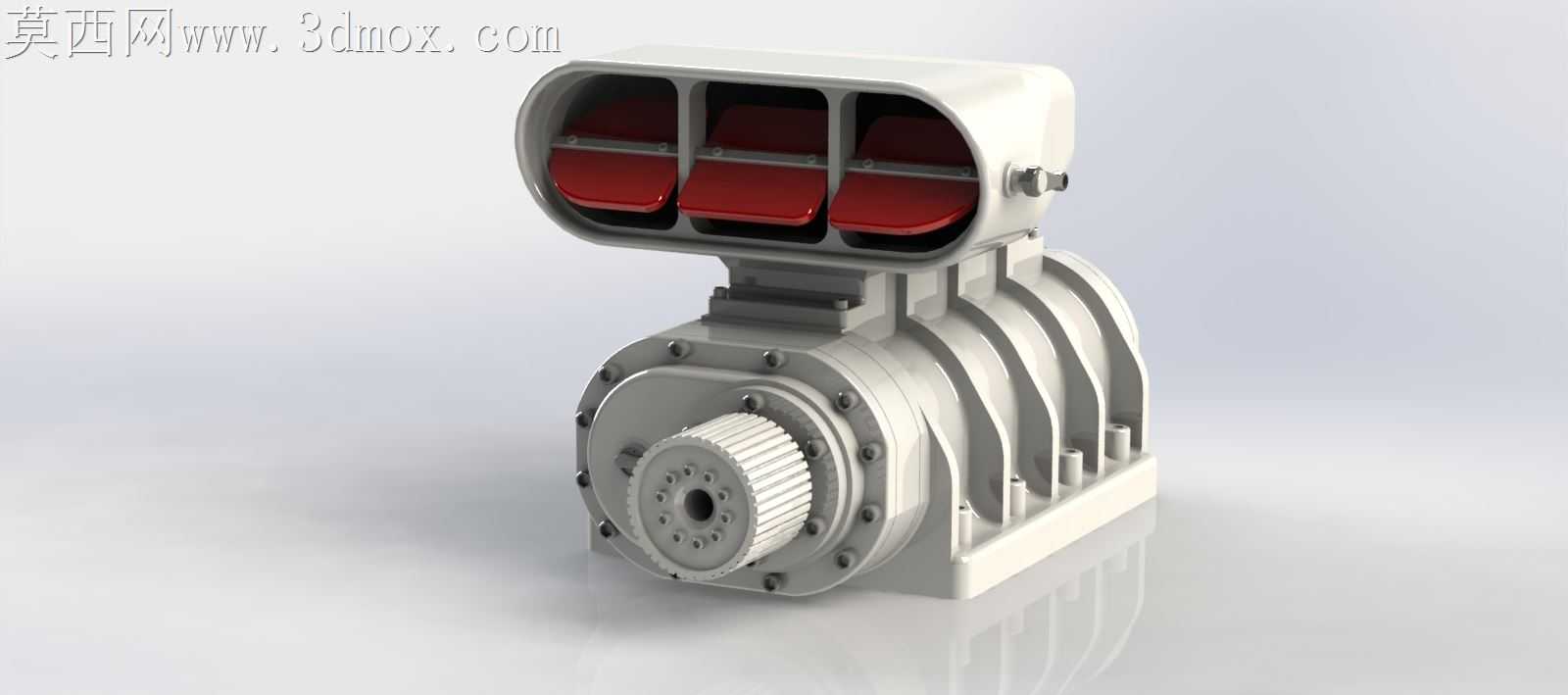

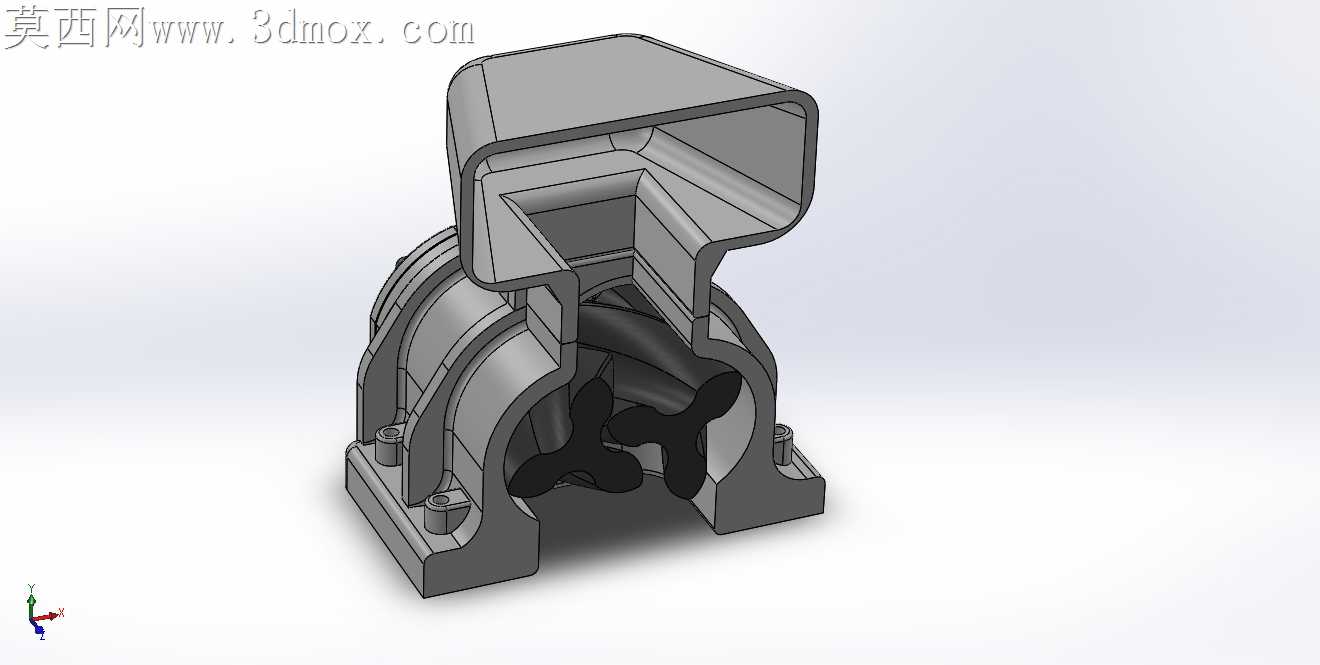

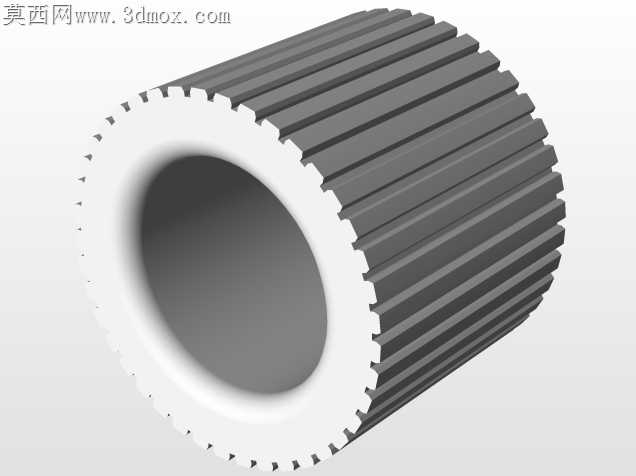

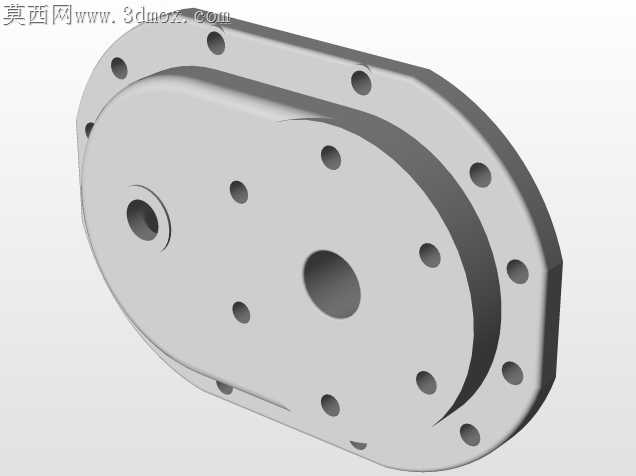

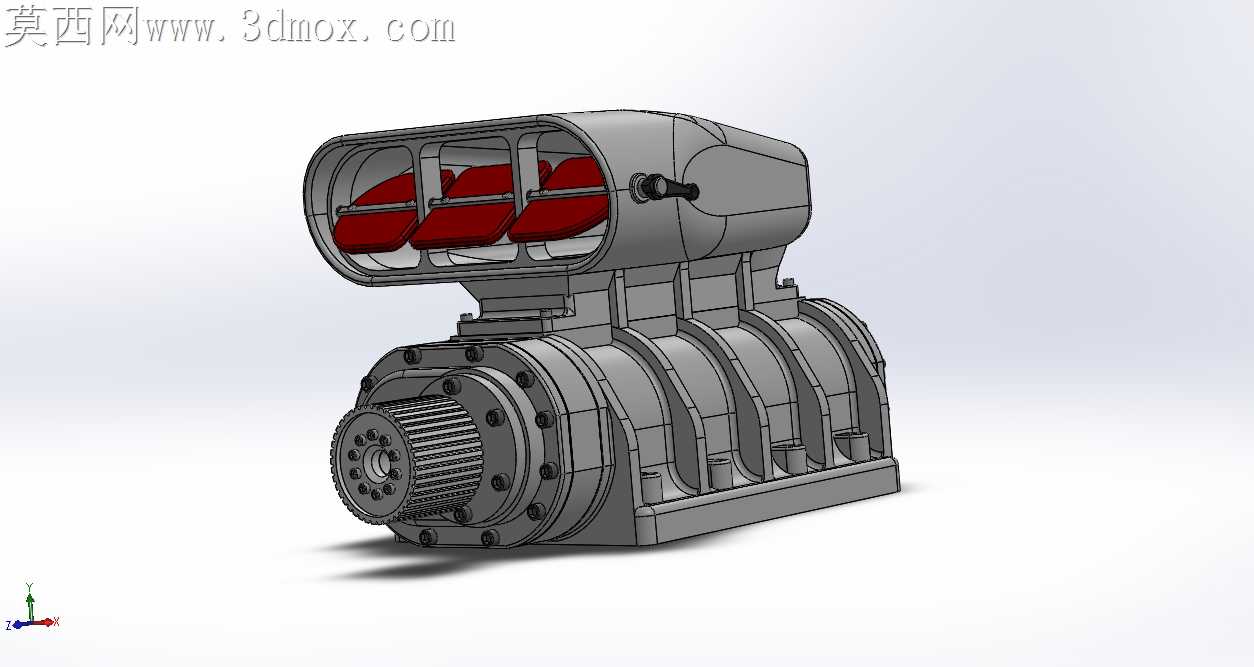

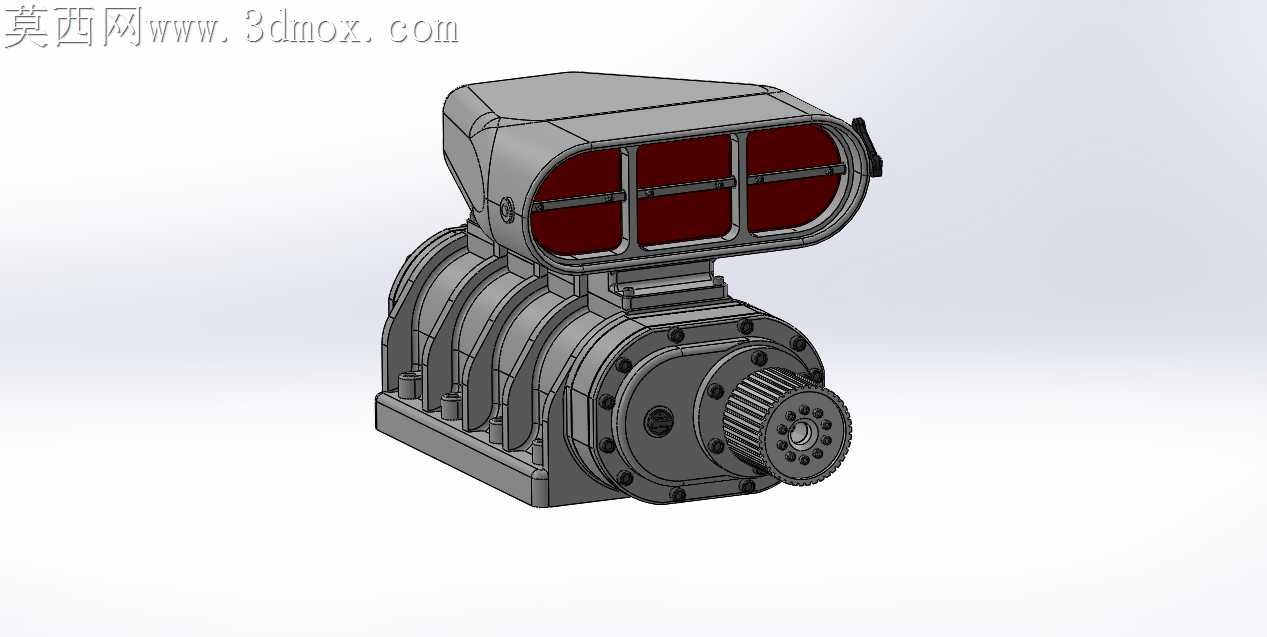

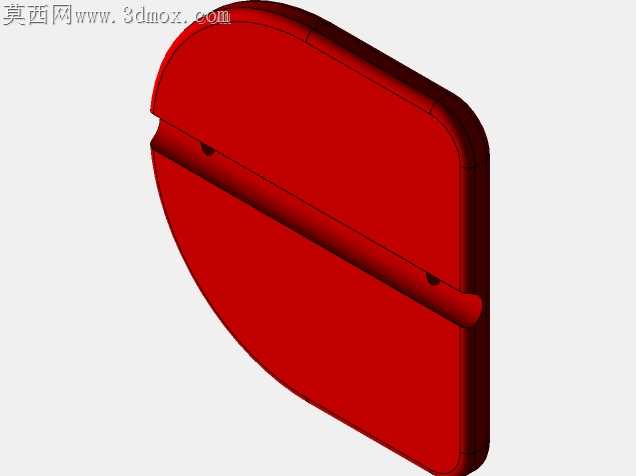

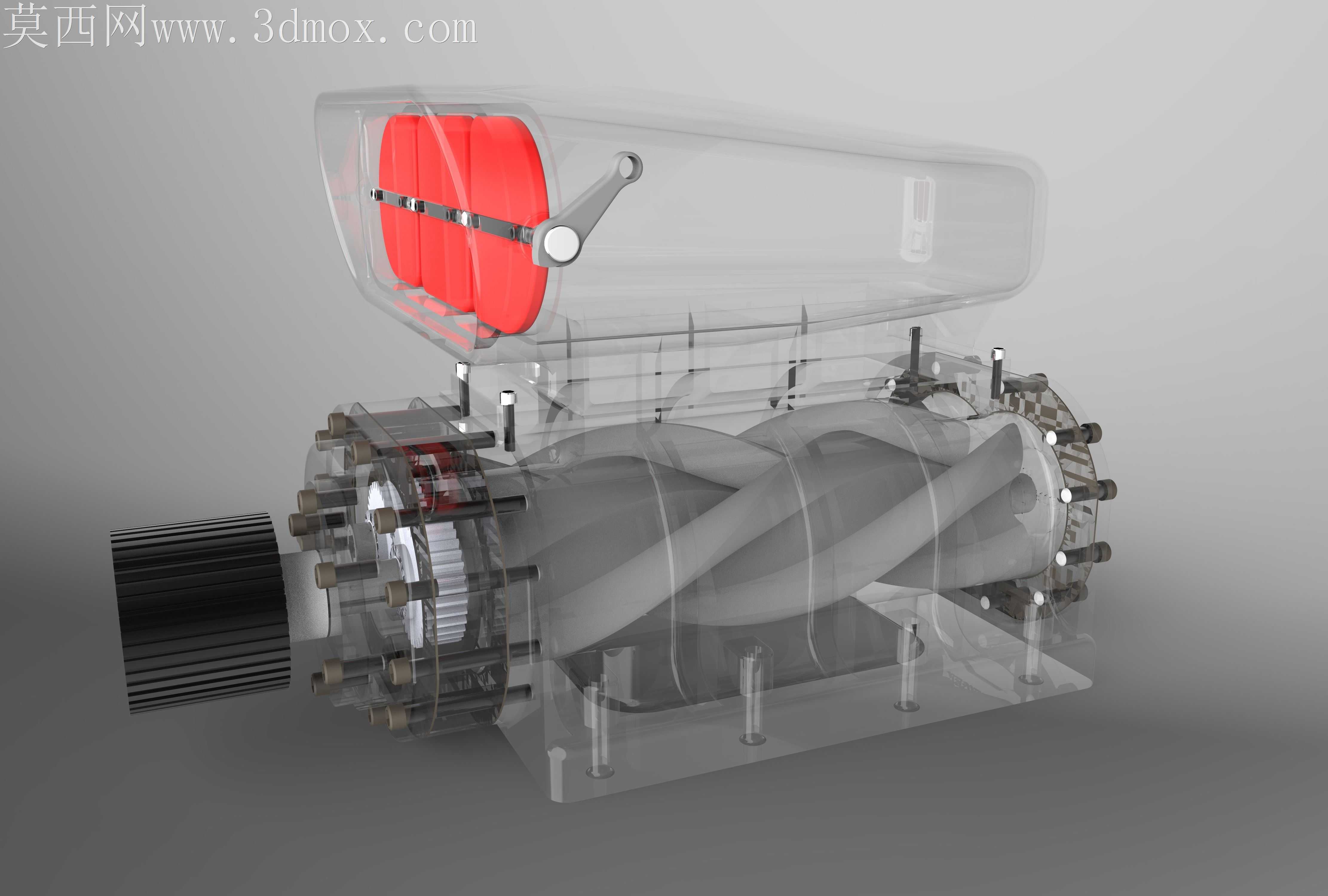

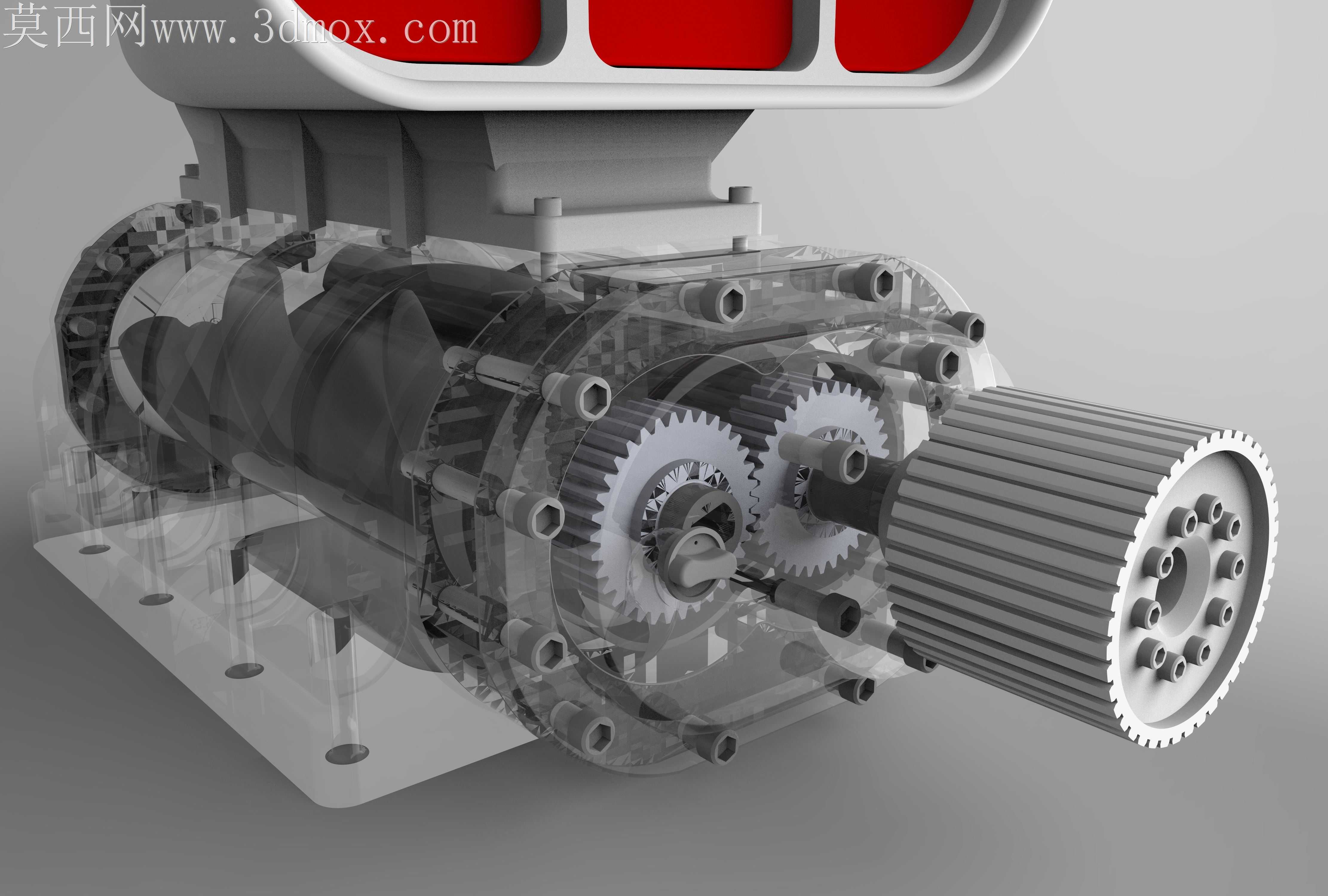

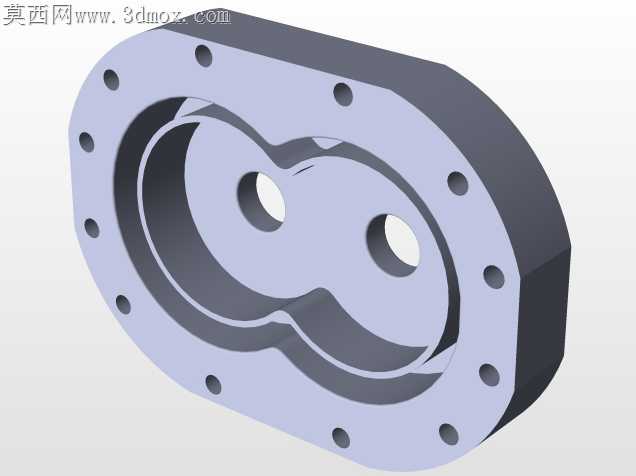

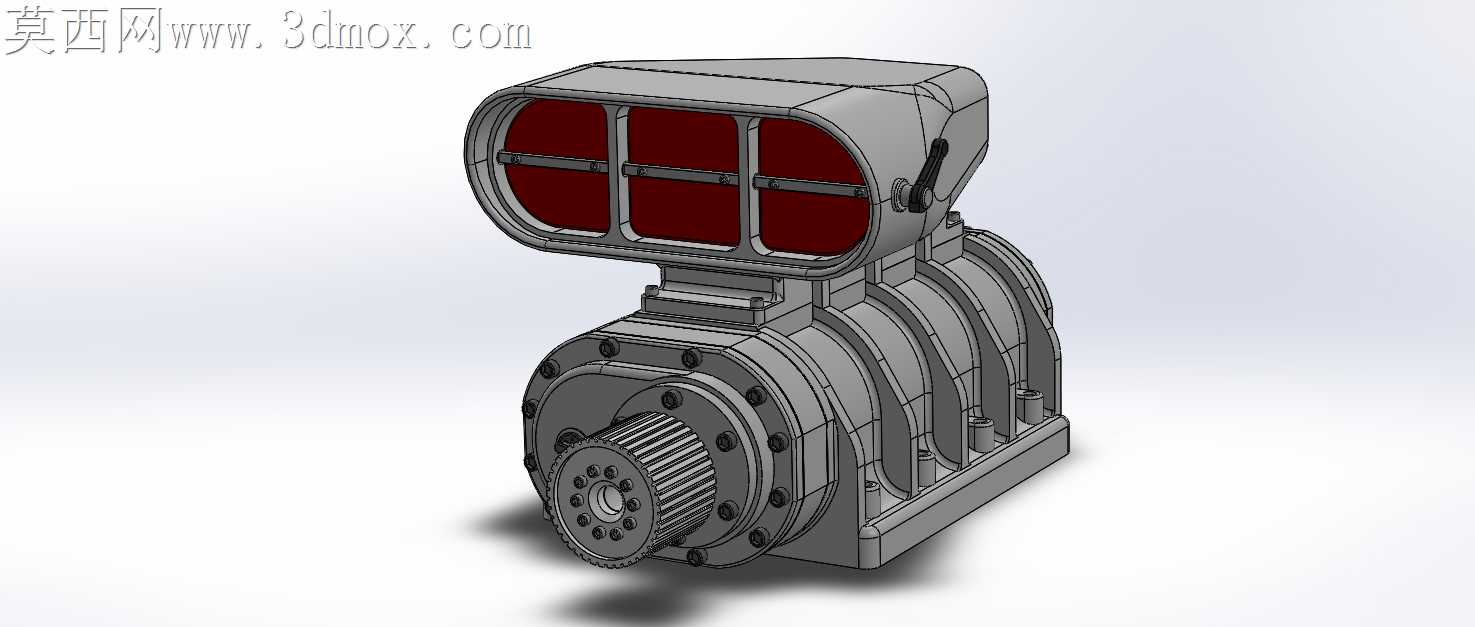

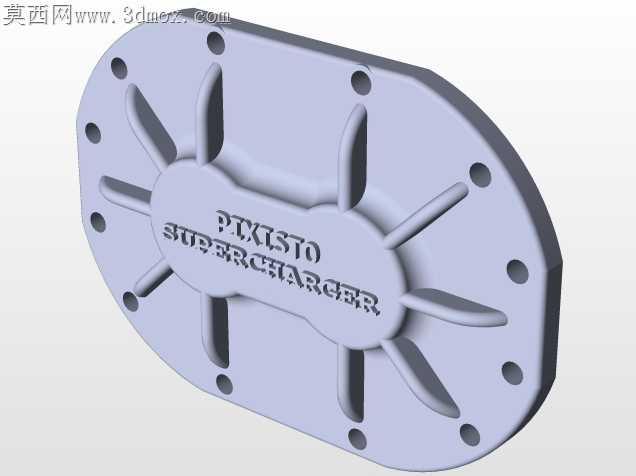

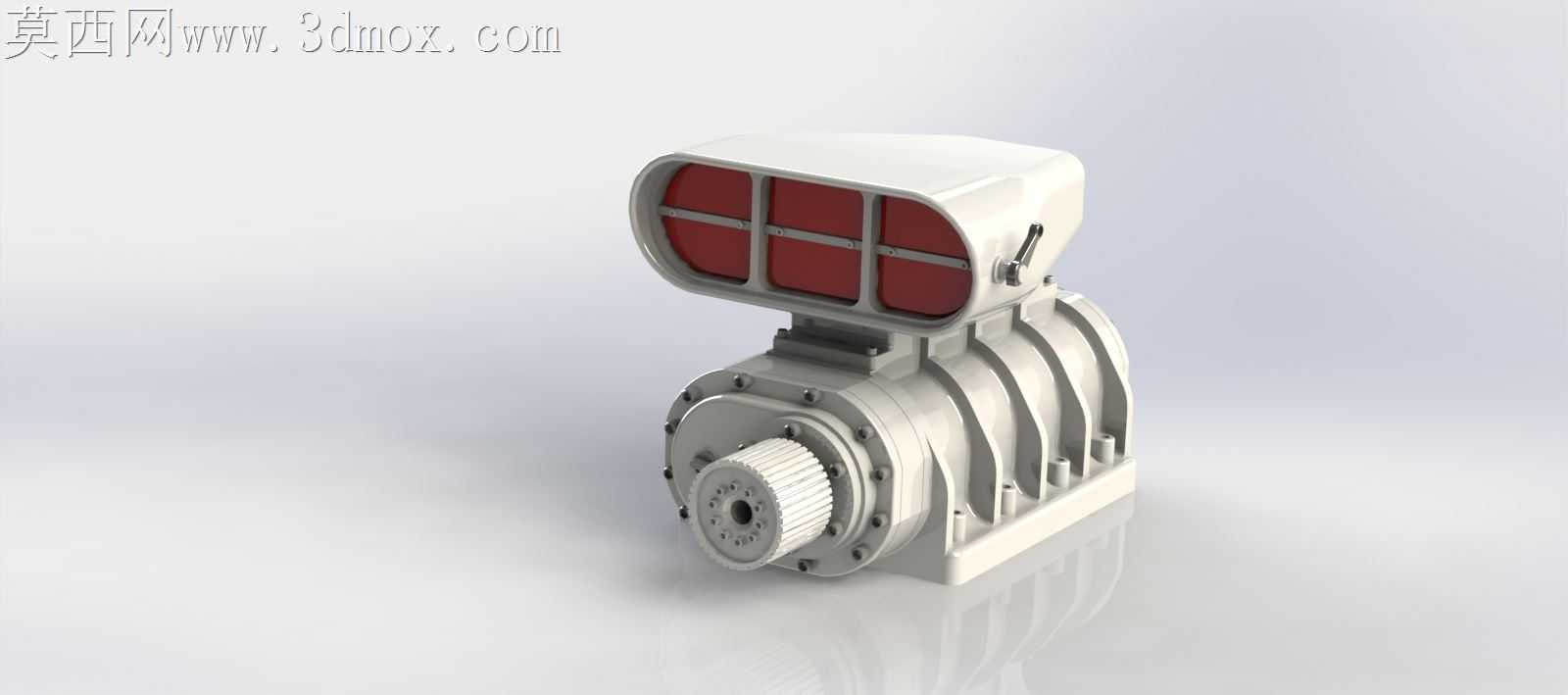

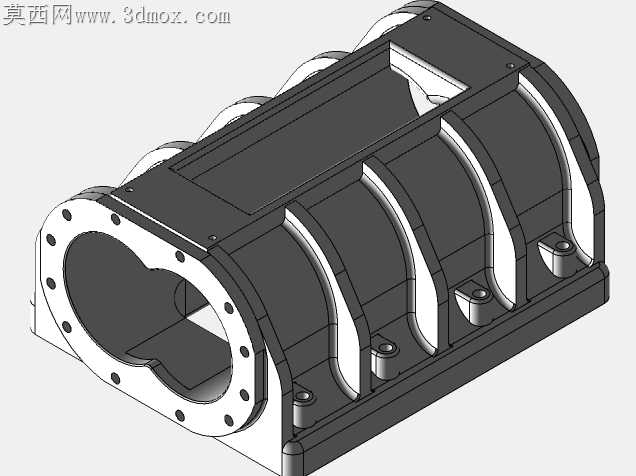

做这个罗茨增压器模型的时候，最先卡壳的是转子腔和端盖的配合公差，一开始把壳体壁厚做薄了1.2mm，后续装配轴承座的时候发现螺栓孔位直接和内部加强筋撞了，只能回头把壳体外侧的散热筋排布重新调整，把靠近安装法兰的三根筋条做了切角避让，既保留了散热面积，又给紧固件留出了足够的操作空间。进气口的格栅曲面一开始是用平面拉伸做的，渲染的时候怎么看都生硬，后来把每片格栅的迎风面做了0.8mm的圆角导边，顺着进气气流方向给了1.5度的倾斜角，不仅视觉上更贴近实物的压铸质感，也对应了实际产品里降低进气阻力的设计逻辑。带轮部分的齿形没直接调用标准件库，特意照着V8机型配套的多楔带轮齿距逐齿调整了齿根圆角，避免后续做运动仿真的时候出现齿面干涉的问题，轴端的连接法兰特意留了0.1mm的装配间隙，模拟实际生产里的公差配合，不会出现装上去卡死的情况。材质调试的时候，壳体一开始用了默认的金属材质，反光太亮像抛光件，后来把粗糙度调到0.6，加了一点点细微的铸造颗粒纹理，端盖的螺栓做了发黑处理的质感，进气口内部的红色消音腔单独给了半哑光的工程塑料材质，打光的时候特意在侧上方45度放了主光源，把转子腔侧面的散热筋阴影打出来，底部补了弱光避免安装面死黑，渲染出来的质感刚好能看清每一处装配接缝。做这个模型的时候特意没把内部转子做完全封闭的结构，端盖部分留了可拆分的装配参考，不管是做教学演示还是结构改装参考，都能直接拆解看内部的传动逻辑，皮带轮的传动比也按照实际增压比做了匹配，不是随便凑的尺寸，拿去做实训项目的结构参考完全够用，甚至能直接导出工程图做简单的加工验证。
