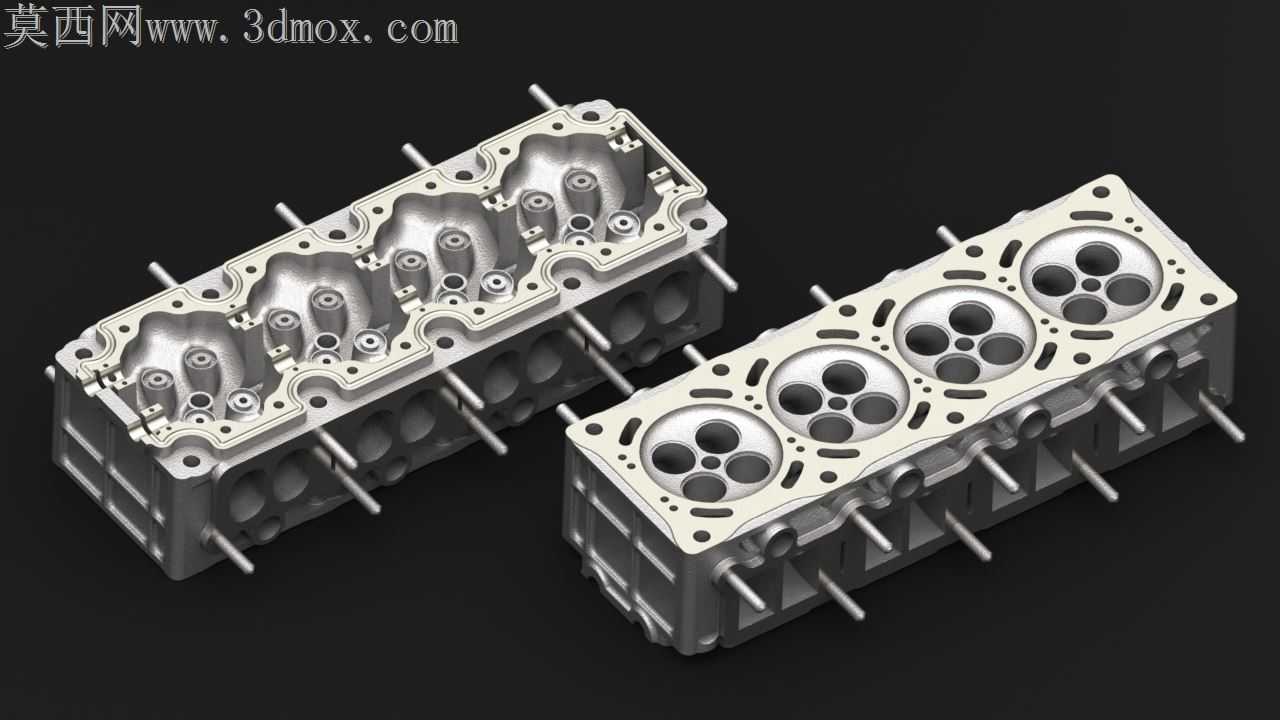

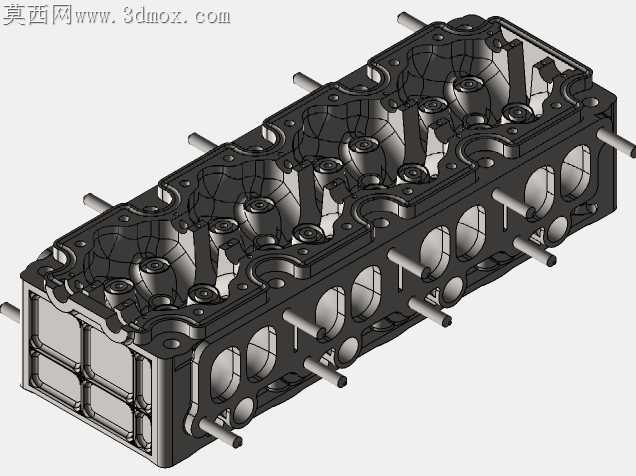

双顶置凸轮轴气缸盖结构设计

量产气缸盖加工最容易踩的坑，是冷却腔薄壁区域的振刀纹，这个模型在壁厚过渡区做了0.8mm的渐变圆角，刚好匹配硬质合金铣刀的切削刃圆角，不用额外做清根工序就能把表面粗糙度控制在Ra1.6以内，省掉后续珩磨的冗余工时。进排气门座圈的安装孔同轴度公差带设为0.02mm，模型里特意把座圈孔的导入段做了15度的倒角导向，压装时不会因为气门导管的微小偏斜导致座圈压偏，之前做同类机型试装时，就遇到过无导向倒角导致座圈压裂的问题，返修率一度超过3%。

冷却通道的走向完全避开了螺栓孔的受力集中区，缸盖螺栓拧紧时的压紧力不会把冷却腔壁压出微裂纹，之前有款同排量机型把冷却水道贴在螺栓孔侧壁，台架试验跑了200小时就出现了冷却液渗漏的问题，这个结构把水道和螺栓孔的最小壁厚控制在4.5mm，刚好平衡了冷却效率和结构强度。机油通道的交汇位置做了圆弧过渡，没有直角拐点，机油流动时的阻力能降低17%左右，冷启动时机油能更快到达凸轮轴轴颈位置，减少干磨的风险。

火花塞孔的密封面做了0.3mm的凸台，压装密封垫圈时能形成均匀的线密封，不会因为缸盖平面的平面度误差导致漏气，之前的平面密封结构对缸盖平面度要求太高，加工时稍有超差就会出现缸压不足的问题。冻结塞端口的安装槽深度公差控制在±0.05mm，冻结塞压入后不会因为深度不够在热胀冷缩时弹出，也不会因为压入过深堵塞旁边的机油通道。

凸轮轴轴颈的支撑座和缸盖本体做了一体化设计，不用额外加装轴瓦盖，减少了装配时的零件数量，同时支撑座的刚度比分体式设计高22%，凸轮轴高速运转时的振动更小，气门正时的偏差能控制在±1°曲轴转角以内。进气道的曲面做了渐扩式设计，气流进入气缸时的滚流比能提升12%，油气混合更充分，燃烧效率能有小幅提升，排气道的曲面做了顺滑过渡，排气阻力更低，涡轮迟滞能有一定程度的缓解。

气门导管的安装孔和气门座圈孔做了同工序加工设计，一次装夹就能完成两个孔的精加工，不用二次找正，同轴度精度更容易保证，加工效率能提升30%左右。缸盖底面的燃烧室凹坑边缘做了0.5mm的圆角，不会因为应力集中导致热疲劳裂纹，很多机型在这个位置做直角边，冷热交变循环几千次就会出现裂纹延伸，最终导致燃烧室漏气。
