火箭发动机喷管支撑结构三维设计

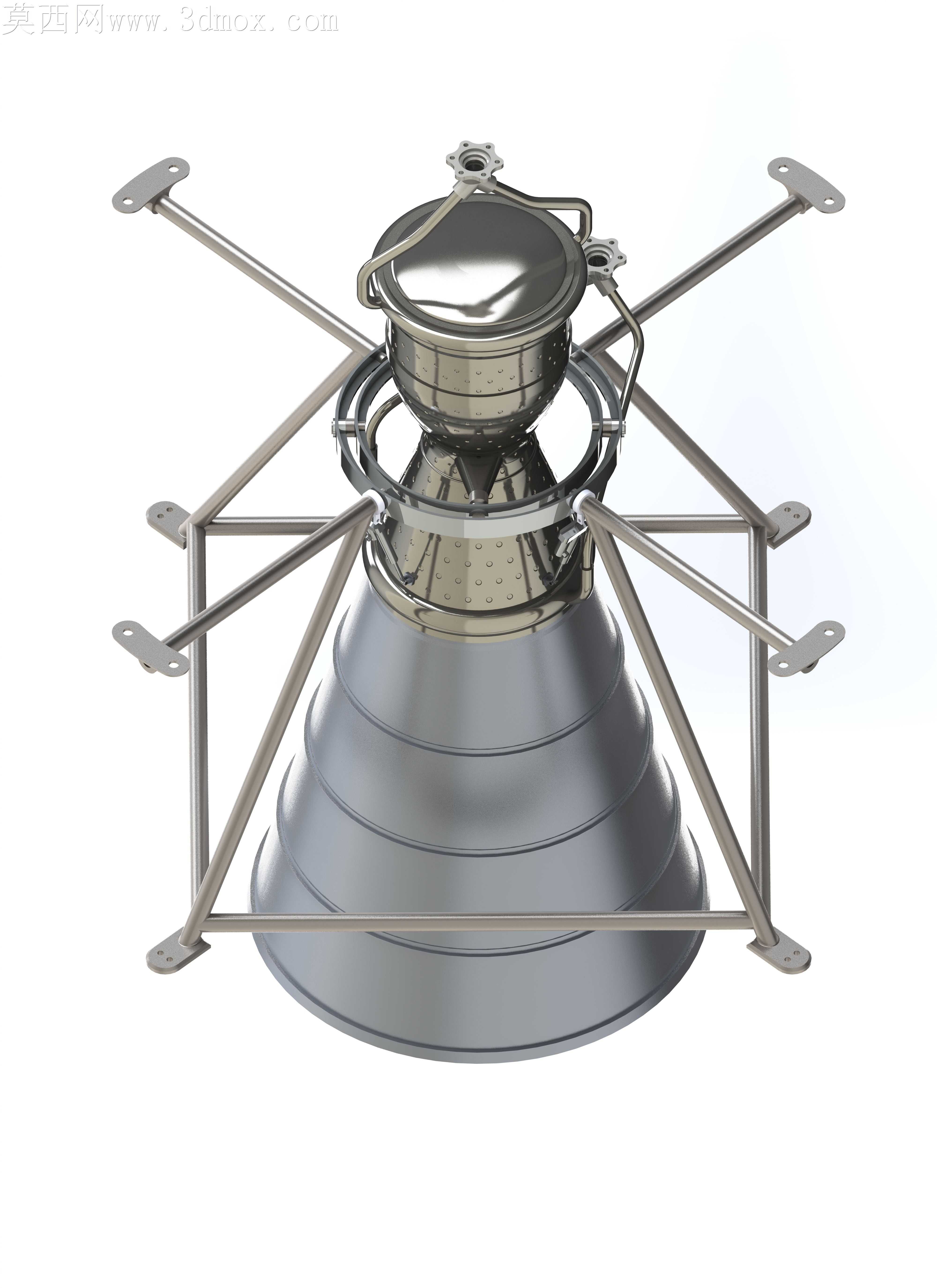

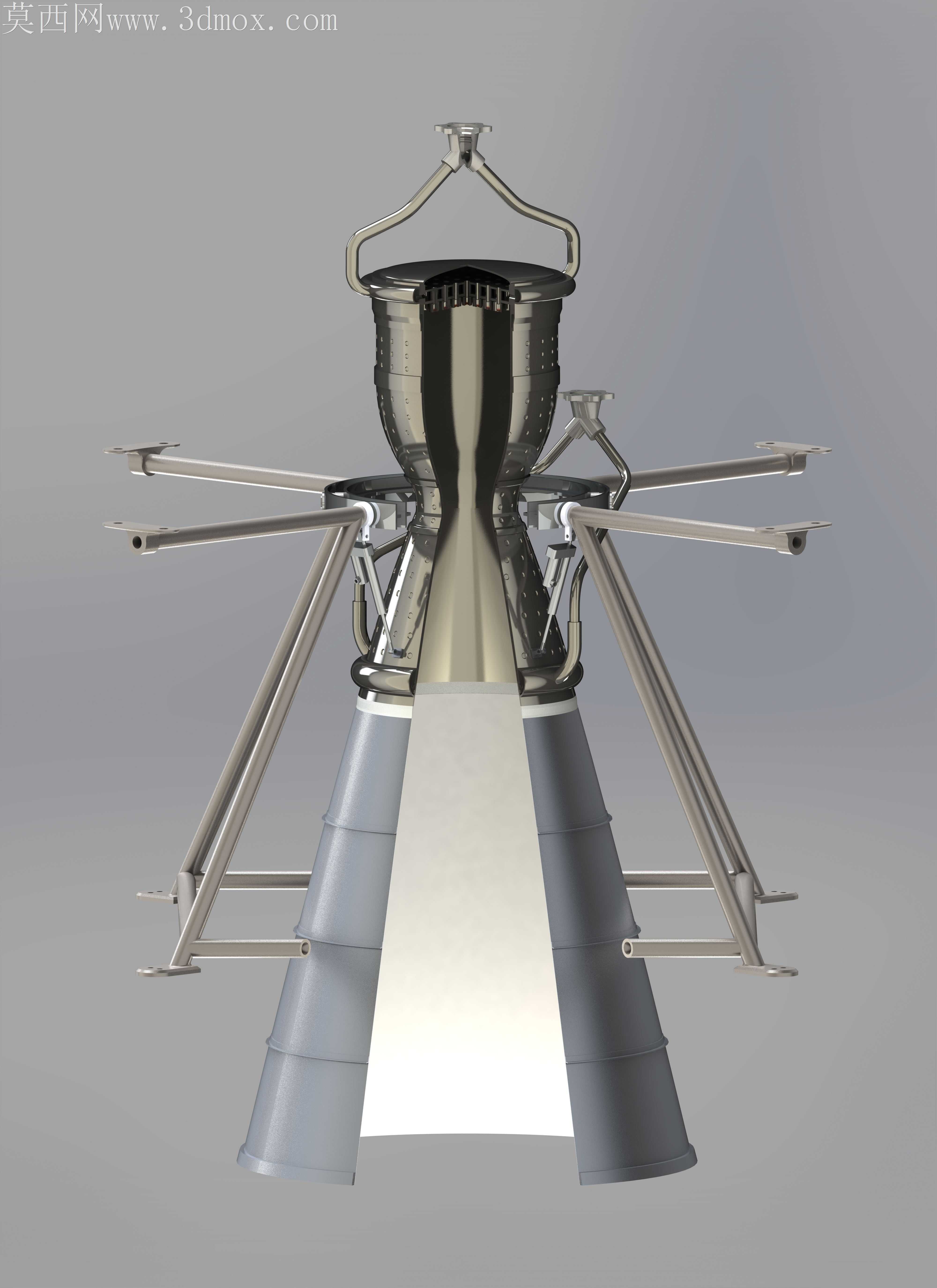

做这个火箭发动机喷管结构的时候，一开始是顺着硕士项目的实训方向走的，最开始画草图就卡在支撑桁架的布局上，一开始想做六根斜撑直接连喷管外壁和顶部安装座，后来算受力的时候发现喷管工作时的热变形会让斜撑根部产生很大的附加应力，才改成现在的双层环形箍加放射状支杆的结构。内层环箍卡在喷管的台阶位置，刚好能把喷管的轴向推力分散到整圈接触面上，不会像之前的点固定那样出现应力集中，外层的八根支杆分成上下两层，上层支杆连顶部的燃烧室安装法兰，下层支杆连底部的安装耳座，每根支杆的角度都调了三次，一开始支杆和喷管母线平行，后来发现装配的时候扳手伸不进去拧连接螺栓，特意把支杆往外偏了12度，留出足够的工具操作空间。曲面部分最费时间的是喷管的收敛段和扩张段过渡，一开始用旋转凸台直接做，出来的型面是光滑的，但实际喷管的冷却通道是嵌在壁面里的，特意在扩张段做了四道环形的加强筋，既模拟了真实发动机的壁面加强结构，也让渲染的时候金属质感有层次，不会是光溜溜的一个锥面。顶部的燃烧室封盖一开始做的是平盖，后来查了小推力液体火箭发动机的结构，改成带翻边的碟形盖，边上加了两个快卸卡箍的接口，和环形架上的卡扣位置刚好对齐，装配的时候不用额外找定位，卡箍转45度就能锁死。装配配合上特意留了0.2毫米的间隙在环箍和喷管的接触面，模拟真实装配里的高温隔热垫层，所有支杆和耳座的连接都用了同轴心配合加端面重合，没有用锁死的固定配合，后期如果要改支杆角度或者喷管长度，直接拖动参数就能更新，不用重新配配合关系。材质调试的时候一开始给所有零件都上了亮面不锈钢，渲染出来支杆和喷管糊成一团，后来把喷管主体改成了带细微拉丝纹理的哑光不锈钢，支杆和环箍用抛光的亮面金属，顶部的封盖加了一点点镀铬的反射效果，打光的时候用了三个侧光源，把桁架的阴影投在喷管锥面上，能很清楚看到每根支杆的空间位置，不会出现结构重叠看不清的问题。做这个模型的时候特意没加多余的管线和外部附件，把核心的喷管支撑、推力传递结构完全露出来，不管是做课程设计答辩展示，还是拆解学习火箭发动机的承力逻辑，都能一眼看明白力的传递路径，从顶部燃烧室传来的推力顺着内层环箍分散到八根支杆，再传到底部的八个安装耳座，整个传力路径没有拐点，也没有多余的承重结构，重量比最初的六斜撑方案轻了差不多17%，完全符合小推力火箭发动机对结构重量的严苛要求。
