航空加力燃烧室燃油输送齿轮泵结构

这款齿轮泵的应用场景聚焦在带加力燃烧室的涡轮风扇发动机燃油供给回路，属于发动机燃油系统的核心增压输送部件，主要承担加力工况下大流量燃油的增压输送职能，在发动机进入加力工作状态时，为燃烧室提供满足压力、流量要求的高压燃油，保障加力燃烧过程的燃油供给稳定性，避免因供油压力波动导致的燃烧失稳、推力输出不均等问题。从实际使用工况来看，该泵需要适配高转速工作环境，在持续运转过程中要保证齿轮啮合的平稳性，减少困油现象带来的压力脉动，同时控制内部泄漏量，保证容积效率维持在设计区间内。

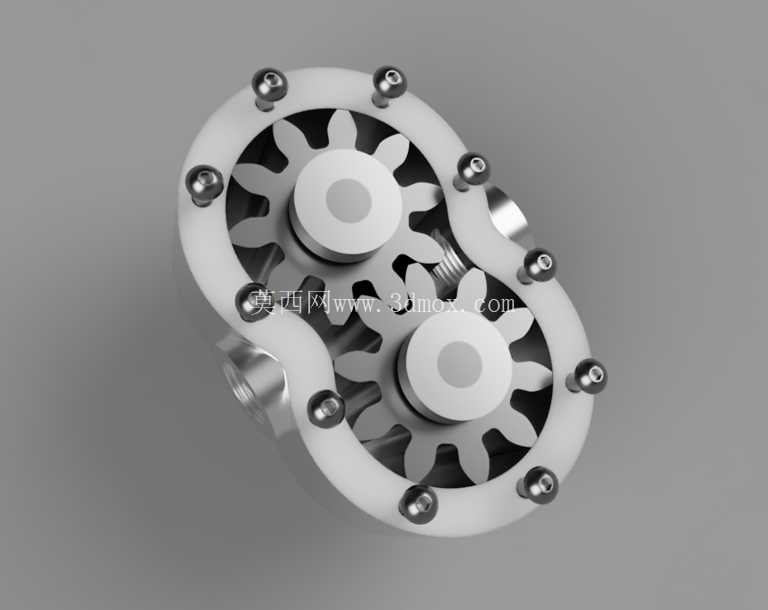

从结构功能特性来看，该泵采用外啮合齿轮的结构形式，主动齿轮与从动齿轮参数完全一致，齿轮型线基于渐开线齿形设计，在啮合过程中可以形成连续变化的密闭容腔，通过容腔容积的周期性变化完成燃油的吸入与增压排出。泵体采用分体式壳体结构，上下壳体通过周向布置的紧固件完成连接，结合面的加工精度直接影响泵的内泄漏水平，设计时需要保证结合面的平面度要求，同时在结合处设置密封结构，避免高压燃油从壳体结合面泄漏。进出油口布置在泵体的侧方位置，接口形式适配发动机燃油管路的安装标准，可直接与现有燃油系统管路对接，不需要额外设计转接结构。

设计过程中首先围绕工况参数完成核心参数匹配，结合燃油介质的物理特性、系统要求的流量与压力增量、工作转速范围，先确定齿轮的核心几何参数，选定模数、齿数、齿宽的基础数值后，再通过几何计算验证排量是否满足流量要求，同时核算齿轮啮合过程中的容腔变化率，避免出现流量脉动过大的问题。齿轮参数确定后，同步开展泵体内部流道的设计，进油侧流道需要保证足够的通流面积，减少燃油进入泵腔时的沿程阻力，避免高转速工况下出现吸空、气蚀等问题；出油侧流道需要匹配高压燃油的导出路径，尽量减少流道的急弯结构，降低高压燃油的压力损失。齿轮与泵体之间的径向间隙、齿轮端面与端盖之间的轴向间隙是设计中的关键控制项，间隙过大会导致内泄漏量增加，容积效率下降，无法达到设计要求的输出压力；间隙过小则会导致齿轮运转过程中出现卡滞、磨损加剧的问题，缩短泵的使用寿命，设计时需要结合材料的热膨胀系数、加工精度水平，选定合理的间隙范围。

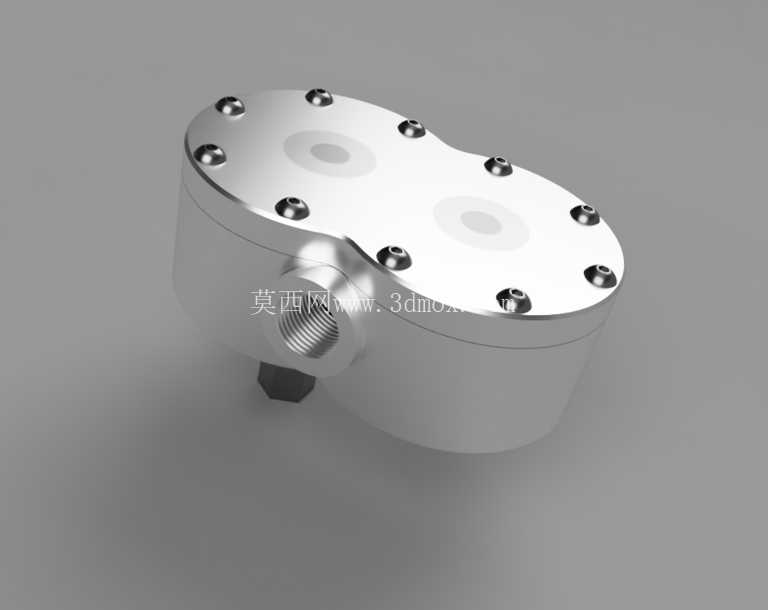

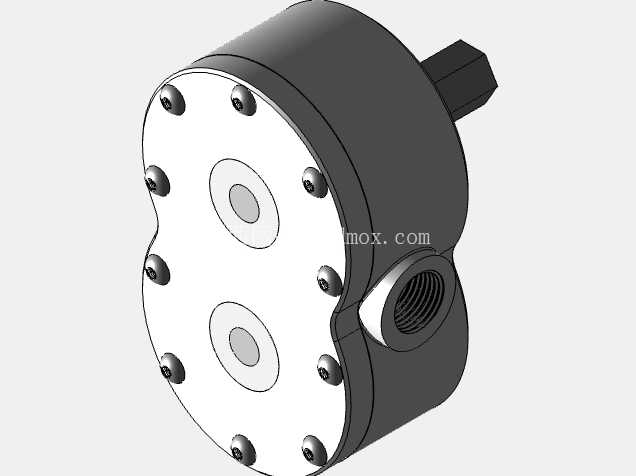

安装边界方面，该泵的整体轮廓为类椭圆形结构，周向的紧固件安装孔位形成统一的安装基准，安装时需要保证泵轴与驱动轴的同轴度要求，避免因同轴度偏差导致的轴承受力异常、齿轮偏磨等问题。泵的整体重量控制适配航空部件的轻量化要求，在保证壳体强度、刚度满足高压工况要求的前提下，尽量去除非承载区域的多余材料，降低部件整体重量。齿轮轴的支撑采用滑动轴承结构，适配高转速工作场景，轴承位置的润滑通过泵内输送的燃油介质实现，不需要额外设置润滑管路，简化了整体结构。在进出口的位置设计有定位止口，安装管路时可以通过止口实现快速定位，保证管路连接的同轴度，避免安装应力作用在泵体接口位置导致的接口变形、密封失效问题。

从实际运行的验证逻辑来看，完成结构设计后需要通过运动速度特异性参数验证齿轮啮合过程的平顺性，确认齿面接触轨迹符合设计预期，没有出现齿面干涉、啮合冲击过大的问题；同时需要验证不同工况下的流量、压力输出特性，确认在额定转速、额定压力工况下，泵的输出流量满足系统要求，机械效率、容积效率维持在设计区间内。泵的所有过流部件材质都需要适配航空燃油的介质特性，避免长期接触燃油出现材料腐蚀、溶胀等问题，保证部件的长期工作可靠性。齿轮的齿面需要做相应的硬化处理，提升齿面的耐磨性能，减少长期高转速运转下的齿面磨损，维持齿轮啮合间隙在合理范围内，延长泵的大修间隔周期。
