概念飞机起落架结构设计方案

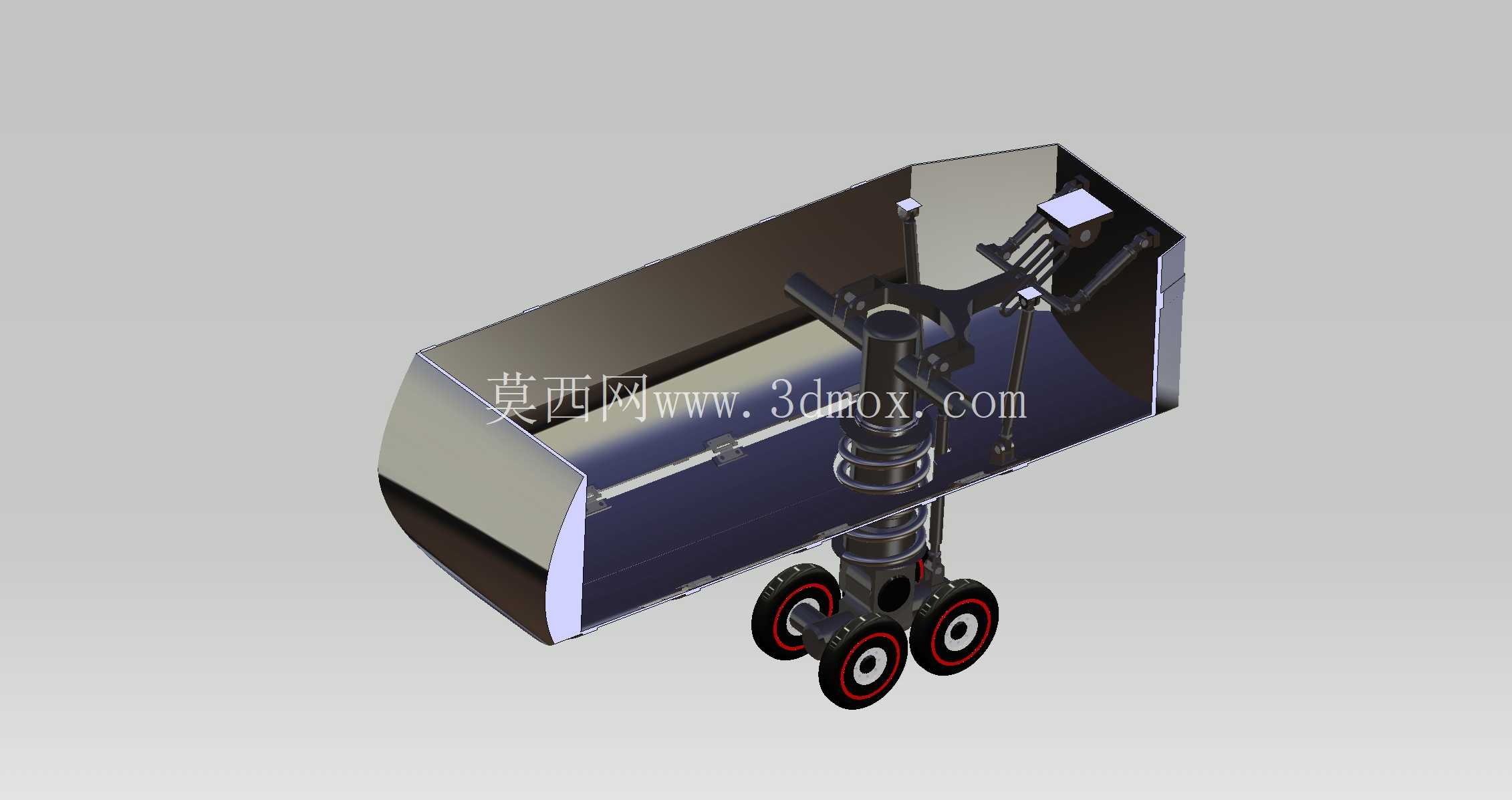

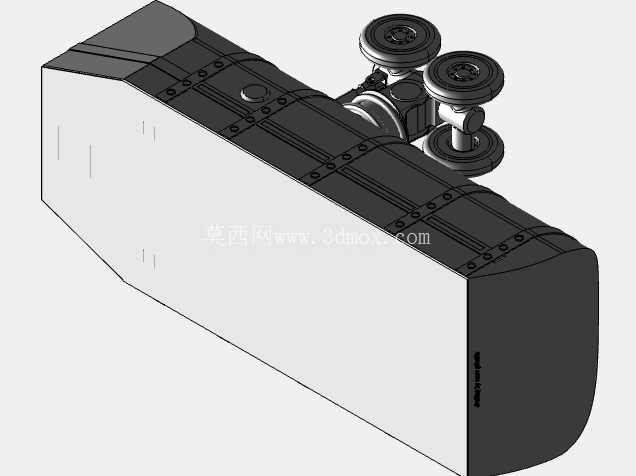

　　设计过程中优先梳理了安装边界约束：起落架收放舱位于机身下部翼根衔接区域，收放状态下需要完全嵌入舱内不破坏机身气动外形，因此主承力支柱的折叠旋转轴位置、作动筒的安装行程都经过反复校核，确保收放过程中不会与舱壁、周边管路结构发生运动干涉。主承力支柱采用油气缓冲的核心结构思路，支柱外筒与活塞杆的配合段设置多重密封结构，内部填充的高压氮气与阻尼油液配合，可在接地冲击时通过油液流过节流孔的阻尼效应快速耗散冲击能量，避免出现刚性碰撞导致的结构弹跳。航空地面滑跑阶段的核心承力部件，起落架的设计直接决定飞机起降阶段的安全性与运行稳定性，这套概念原型的结构设计围绕民用支线飞机的使用场景展开，覆盖滑跑支撑、冲击缓冲、地面转向、刹车承载等核心功能需求。从实际使用场景来看，起落架需要在飞机接地瞬间承受数倍于机身自重的垂直冲击载荷，同时在滑跑过程中传递跑道面的水平摩擦力、侧向偏载力，还要兼容不同道面条件下的振动衰减需求，避免冲击载荷直接传递至机身结构造成疲劳损伤。

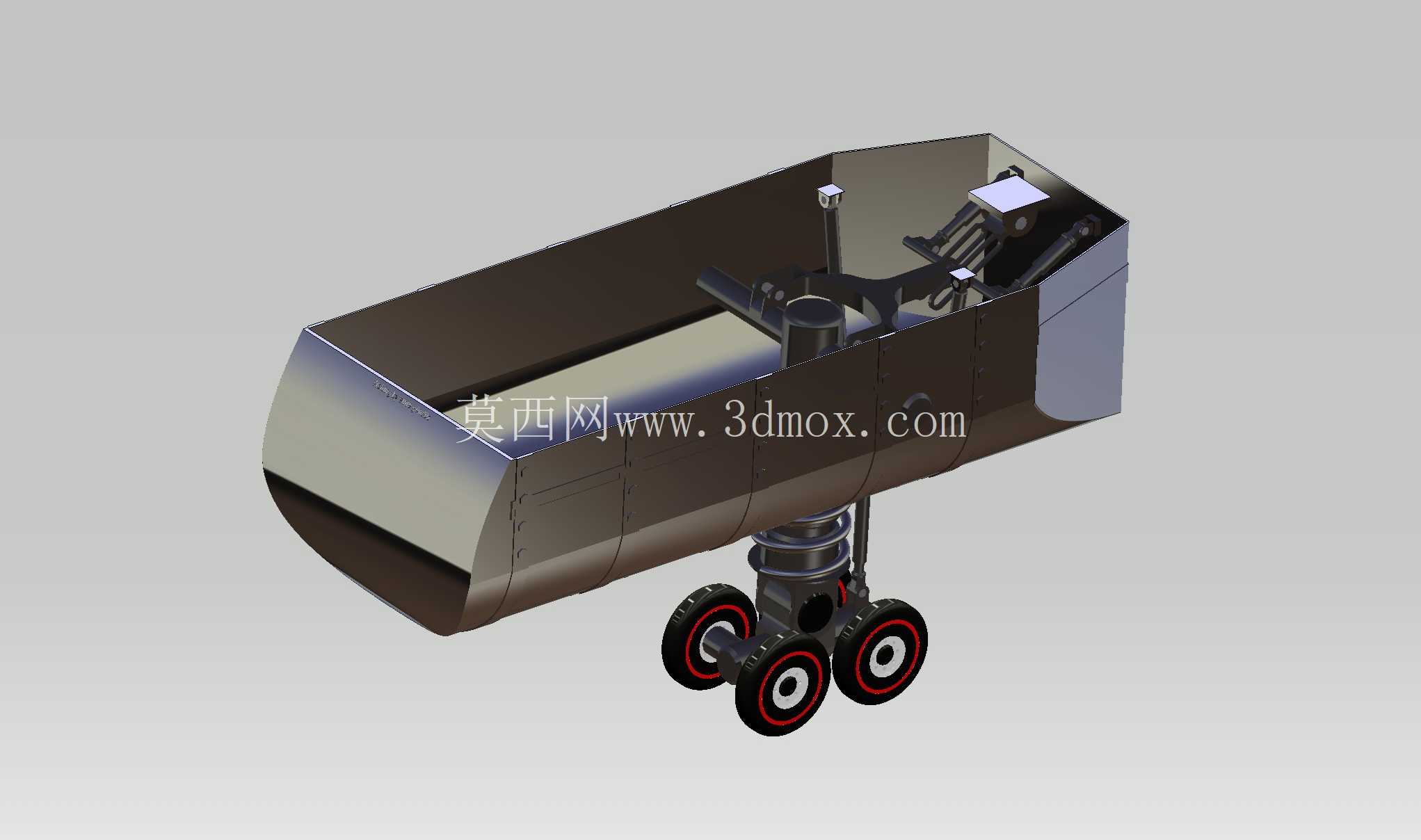

　　下部的轮组采用三轴四轮布局，相比单轮或双轮布局可有效降低单轮对跑道面的压强，适配等级稍低的通航机场跑道条件，每个轮位都预留了刹车组件的安装接口，可适配盘式刹车结构的安装空间，轮轴与支柱下部的摇臂衔接位置设置关节轴承，可在滑跑遇到道面不平整时允许轮组小范围自适应偏转，避免局部载荷过大造成轮轴断裂。侧向支撑的连杆机构采用三角稳定布局，每根连杆的铰接点都设置自润滑轴承，减少日常维护的润滑频次，同时连杆的截面采用工字型设计，在保证足够抗弯抗扭强度的前提下尽可能降低结构自重，匹配航空结构件轻量化的设计要求。

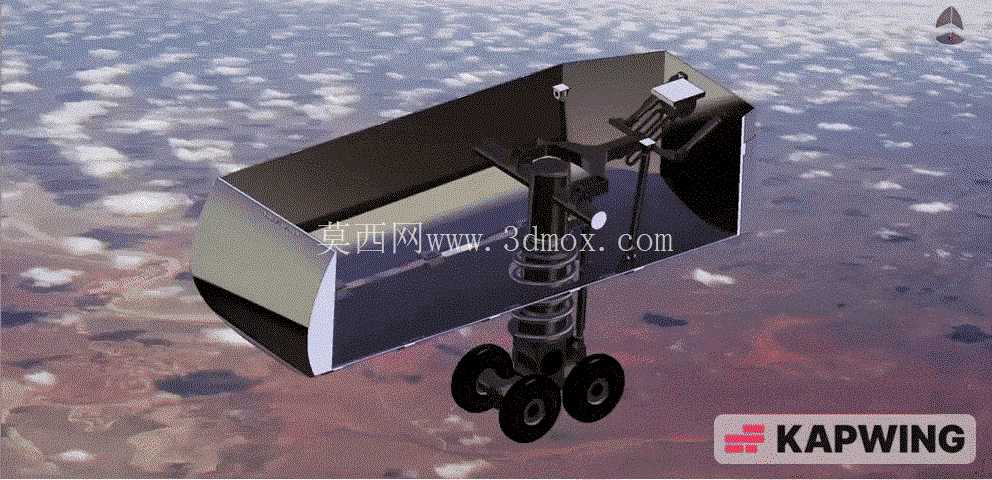

　　设计阶段针对机构运动兼容性做了完整的运动学验证，将收放作动筒的全行程动作做了逐段拆解，确认0自由度机构在全行程范围内无卡滞点，每个铰接点的转动角度都在轴承允许的摆角范围内，不会出现运动死点导致收放失效。结构选材方面，主承力支柱采用高强度航空合金钢，承受主要冲击载荷；轮组支架采用高强度铝合金锻件，降低非承力段的重量；连杆类部件根据载荷大小分别选用合金钢与铝合金材料，所有连接紧固件都采用航空级高锁螺栓，保证连接强度的同时降低松动风险。安装接口部分，起落架上部与机身承力框的连接采用法兰式安装结构，定位销孔的位置精度控制在0.02mm以内，保证安装后起落架的垂直度符合设计要求，避免出现滑跑偏磨的问题；液压管路、传感器线束的走线槽都集成在支柱外筒的侧壁上，避免收放过程中管线被挤压磨损。针对地面转向的需求，支柱上部设置旋转作动环，可通过转向作动筒驱动整个支柱下部轮组实现左右偏转，满足地面滑行时的转向操控需求，偏转角度范围设置为正负70度，可满足窄跑道掉头的操控需求。

　　结构评估阶段针对不同工况下的载荷做了逐一校核：垂直着陆冲击工况下，主支柱的缓冲行程可覆盖最大冲击位移，不会出现支柱触底的刚性碰撞；高速滑跑工况下，轮组的动平衡精度满足300km/h滑跑速度下的振动要求；侧向偏载工况下，侧向支撑连杆的强度储备达到2.5倍以上，满足航空结构的安全系数要求。整个结构没有冗余的设计部件，每个铰接点、每段连杆都承担明确的载荷传递作用，既保证了结构强度安全裕度，又尽可能控制整体重量，符合航空部件设计中强度与重量平衡的核心原则。
