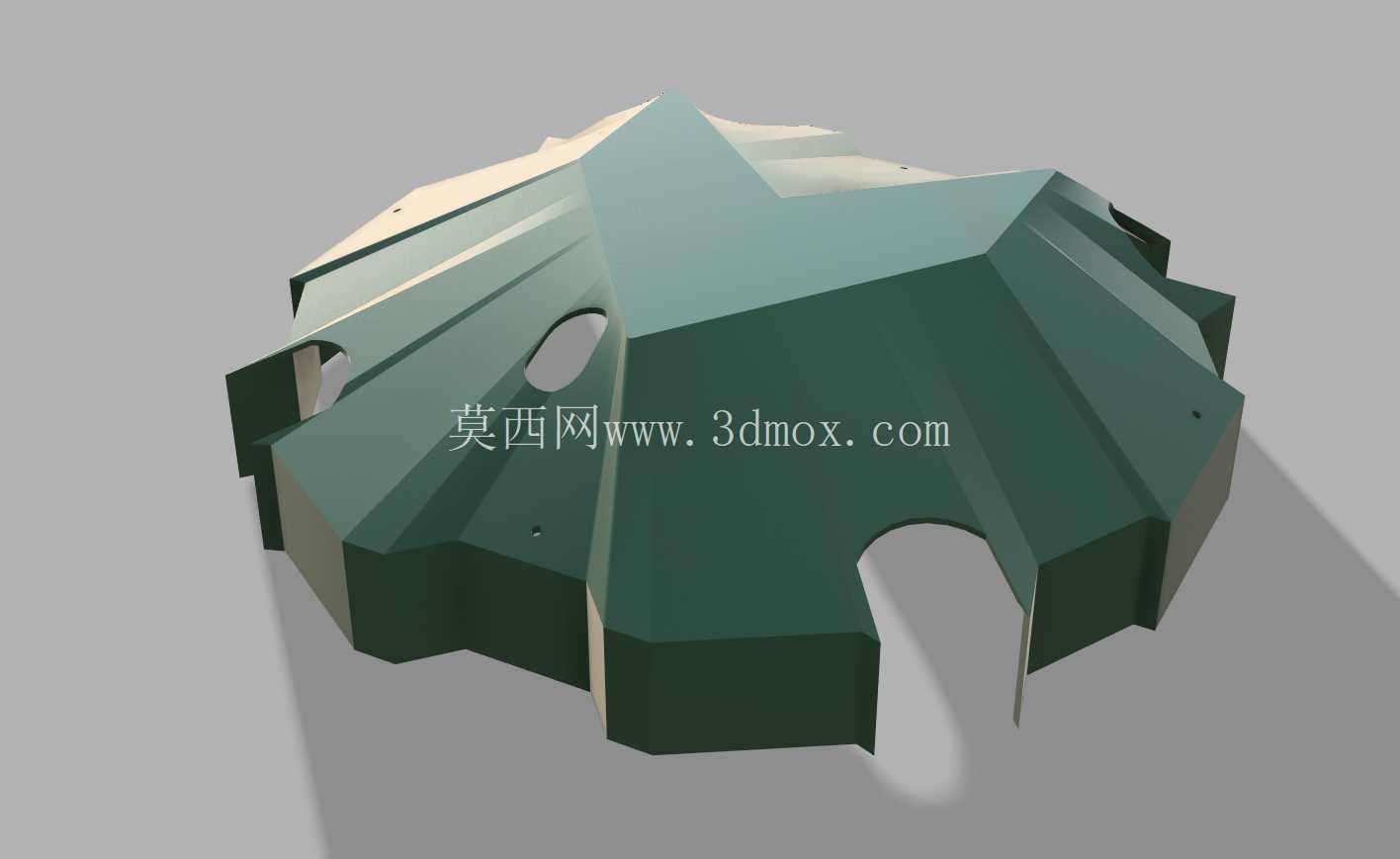

Tarot XS690多旋翼机身框架顶篷结构

这款顶篷结构是专为Tarot XS690规格多旋翼飞行器设计的上部防护构件，核心作用是为机身中部堆叠的飞控板、电调、接收机、GPS模块等机载电子元器件提供物理防护，隔绝飞行过程中遇到的浮尘、草屑、零星降雨以及低空作业时可能碰到的树枝剐蹭，避免外露电子元件受外力冲击或环境侵蚀出现故障。从实际作业场景来看，搭载该顶篷的多旋翼设备常被用于小范围航测、农田植保补喷、电力线路巡检、影视航拍等场景，这类场景下飞行器经常需要在复杂低空环境穿行，上部防护结构的可靠性直接影响机载设备的作业稳定性。

设计阶段首先围绕轻量化核心需求展开，整体采用多面折边的棱面造型，而非传统圆弧曲面，这种结构一方面可以在同等板材厚度下获得更高的结构刚度，减少飞行过程中顶篷自身的振动形变，避免振动传导至飞控模块影响姿态解算精度；另一方面棱面的折线走向完全匹配多旋翼飞行时的上部气流走向，能够降低飞行时的空气阻力，减少乱流对机身姿态的干扰，尤其是在侧风飞行状态下，非对称的棱面导流可以降低上部气流对机身产生的偏航力矩，提升飞行操控的跟手性。

结构细节上，顶篷周向均匀分布的镂空孔位完全对应XS690机架的机臂安装位置，安装时不需要额外调整机架原有结构，直接通过标准紧固件与机架中部的中心板上层连接即可，安装孔位的公差控制在±0.1mm范围内，能够适配原厂机架以及同规格的第三方复刻机架，不需要二次打孔修配。顶篷下部的弧形缺口是为了避让机架中心的电池安装座以及走线槽，确保电池插拔、线路整理时不会与顶篷产生干涉，同时缺口的边缘做了折边强化处理，避免应力集中导致的边缘开裂。顶篷的整体安装边界完全控制在XS690机架的中心板投影范围内，不会向外突出超出机臂的旋转半径，避免飞行过程中顶篷碰到螺旋桨引发飞行事故。

从制造适配性来看，该结构的壁厚设计均匀，最小壁厚控制在1.2mm，既满足3D打印工艺的成型要求，不会出现打印过程中翘曲、壁厚不足破损的问题，也适配碳纤维板材热压、轻质复合材料模压的成型工艺，小批量试制时可以直接采用FDM或光固化3D打印制作，量产时可以通过铸造模配合轻质复合材料快速成型，不需要额外修改结构就能适配不同的制造工艺。结构的所有转角位置都做了R2以上的圆角过渡，既减少了应力集中点，提升结构抗冲击能力，也能避免制造过程中出现锐边缺陷，安装调试时不会划伤操作人员。

实际装机测试时，该顶篷的重量控制在20g以内，不会给多旋翼带来过多的额外负载，对续航时间的影响可以控制在2%以内，完全满足多旋翼设备对配件重量的严苛要求。顶篷的内表面预留了足够的安装空间，可以在内部额外加装减震棉、GPS支架等扩展配件，不需要额外修改顶篷结构，适配不同用户的装机需求。棱面的结构设计也让顶篷在受到正面冲击时，能够通过折边的微小形变吸收冲击能量，避免冲击力直接传导到中心板上的电子元件，相比平面结构的顶篷，抗冲击能力提升30%以上。
