紧凑型空中平台用激光雷达结构设计

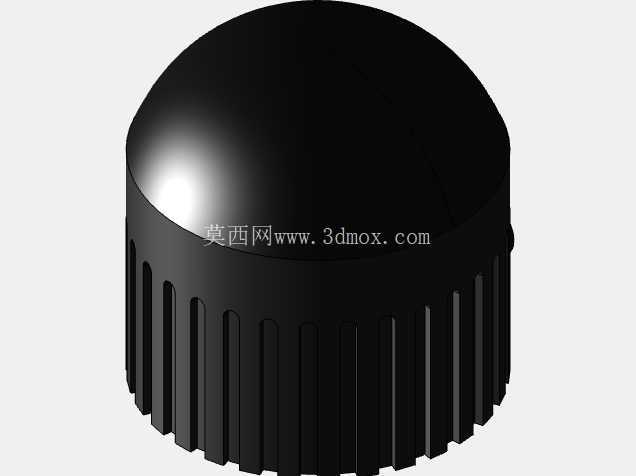

这款紧凑型激光雷达的结构设计，核心围绕空中作业平台与小型移动机器人的载荷约束展开，在做整体构型时首先要平衡探测视场与安装空间的矛盾——顶部采用半球形透波罩设计，既保证360°水平方向全周无遮挡的探测视场，也让垂直方向的探测角度覆盖低空作业时的上下方障碍物区间，避免出现探测盲区。主体外壳做了竖向加强筋结构，并非单纯的外观装饰，一方面是在薄壁壳体的基础上提升整体抗振刚度，适配无人机飞行过程中的高频振动工况，减少振动传导到内部光学组件造成的测量误差；另一方面竖向筋条也能在外壳压铸成型时提升材料流动性，减少薄壁处的成型缺陷，同时增加外壳的散热面积，给内部的激光发射、接收模块以及处理电路提供被动散热路径，避免密闭壳体内温度累积影响元器件寿命。

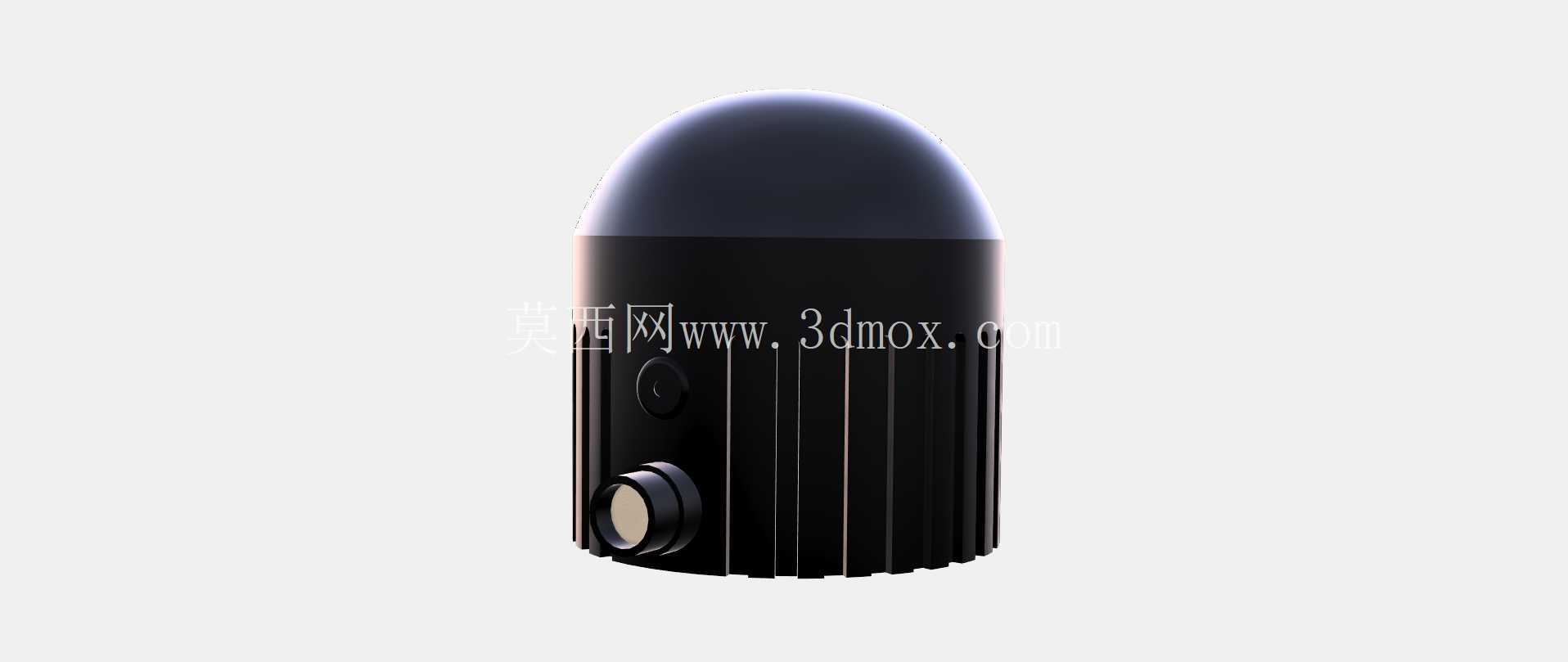

从安装边界来看，整体采用圆柱类构型，底部预留标准安装法兰接口，安装孔位适配主流无人机载荷挂架以及小型机器人顶部的安装平台，不需要额外设计转接件就能完成快速装配，整体径向尺寸控制在极小范围内，不会超出多数小型旋翼无人机的机臂投影边界，避免飞行过程中与桨叶产生干涉，重量分配上做了重心下沉设计，较重的光学接收模块与处理电路都布置在壳体下半部分，降低整体载荷的重心高度，减少对无人机飞行姿态稳定性的影响。侧面预留的辅助接口窗口，集成了状态指示灯与调试接口，不需要拆开外壳就能完成设备调试与状态查看，日常维护时不用拆解整机，降低现场维护的操作难度。

在实际应用场景中，这款设备主要服务于低空无人机测绘作业，能够在飞行过程中实时采集周边环境的点云数据，完成地形测绘、电力线路巡检时的障碍物距离测算，也能搭载在小型巡检机器人上，做厂区内的自主导航避障，替代传统的红外测距、超声波测距方案，测量精度更高、探测距离更远，能够识别更细小的障碍物比如架空的细线、低矮的路障。设计过程中针对外壳的密封性能做了结构考量，透波罩与主体壳体的衔接处预留密封槽，可加装密封圈实现基础的防尘防水能力，适配户外小雨、扬尘环境下的作业需求，不需要额外加装防护外罩就能在常规户外工况下使用。

内部结构的布局上，激光发射模块与接收模块做了同轴度校准的安装基准设计，壳体内部预留定位凸台，装配时不需要反复调整光轴位置，依靠结构定位就能保证发射与接收光路的同轴度，提升装配效率，也降低后期使用过程中光轴偏移的概率。底部的接线接口做了下沉式设计，连接线插装后接口处不会突出壳体底面，保证安装时壳体底面能够与安装面完全贴合，避免出现安装倾斜导致的探测基准偏移。整体外壳采用压铸工艺成型，结构件的一致性好，适合批量生产，壁厚控制兼顾结构强度与轻量化需求，在满足抗振、抗冲击要求的前提下尽可能压缩壳体重量，提升空中平台的有效载荷利用率。针对测绘作业的需求，设备的探测帧率与点云密度做了匹配优化，结构设计上预留了足够的内部空间，可根据不同的作业需求更换不同焦距的光学镜头，不需要重新开模制作外壳，提升了结构的通用性，能够覆盖从近距离避障到中距离测绘的不同使用需求。
