海菲尔杯式阻尼缓冲橱柜铰链三维设计

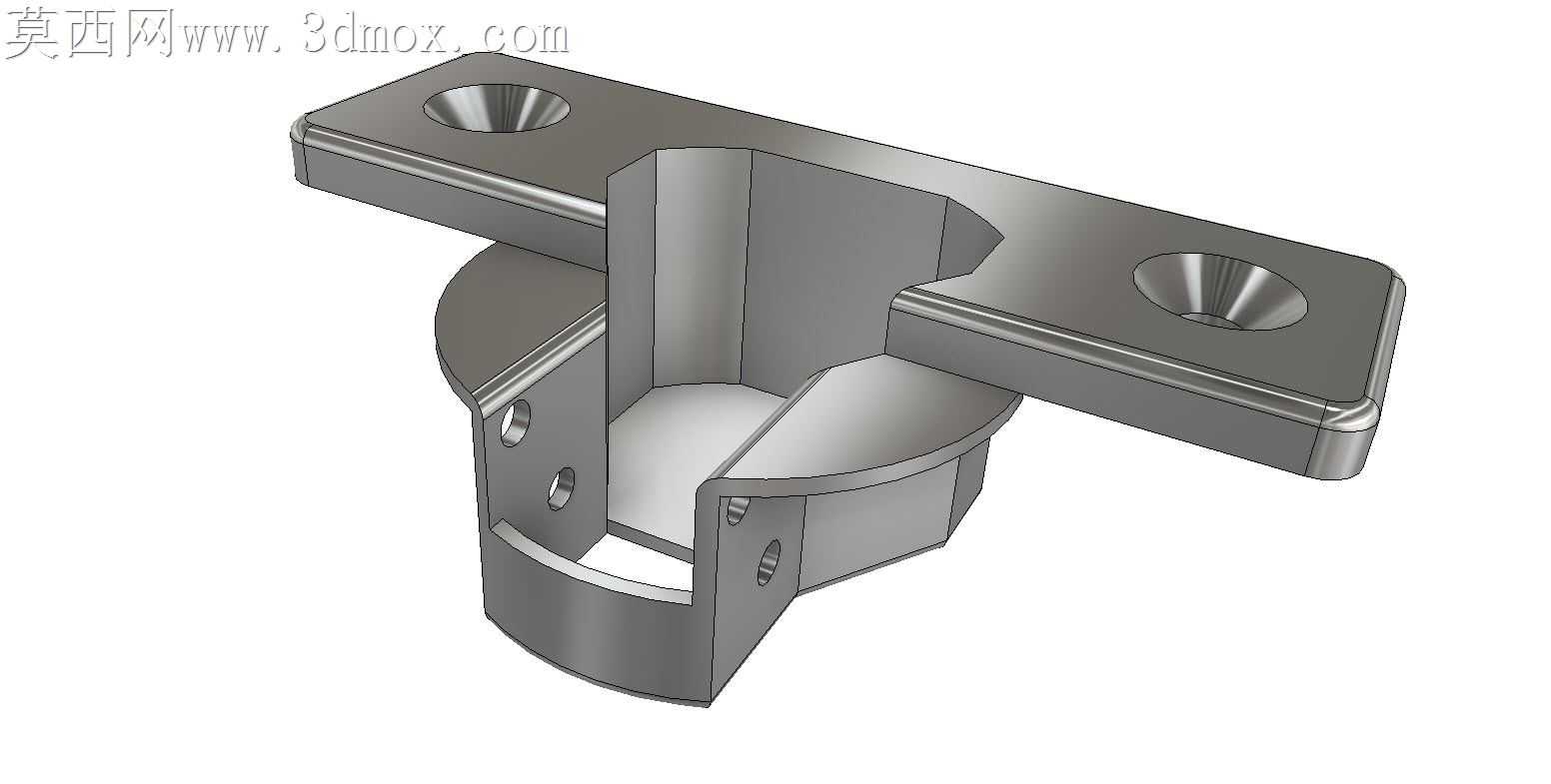

做这个铰链建模的时候，最先卡壳的是杯座和摇臂的铰接间隙，一开始按理论零间隙做配合，转动的时候直接出现干涉报错，后来反复对照实物开合的活动余量，把铰接轴的配合公差调到0.02mm，既不会晃荡松垮，又能实现顺滑的开合转动。杯头的沉孔位置特意做了让位倒角，现实里安装的时候自攻螺丝拧入不会蹭到杯壁边缘，之前做过类似的铰链模型没做这个倒角，导出工程图的时候师傅反馈螺丝头会凸出来卡门板，这次直接把安装位的沉台深度多留了0.3mm，适配市面上常用的橱柜安装螺丝。

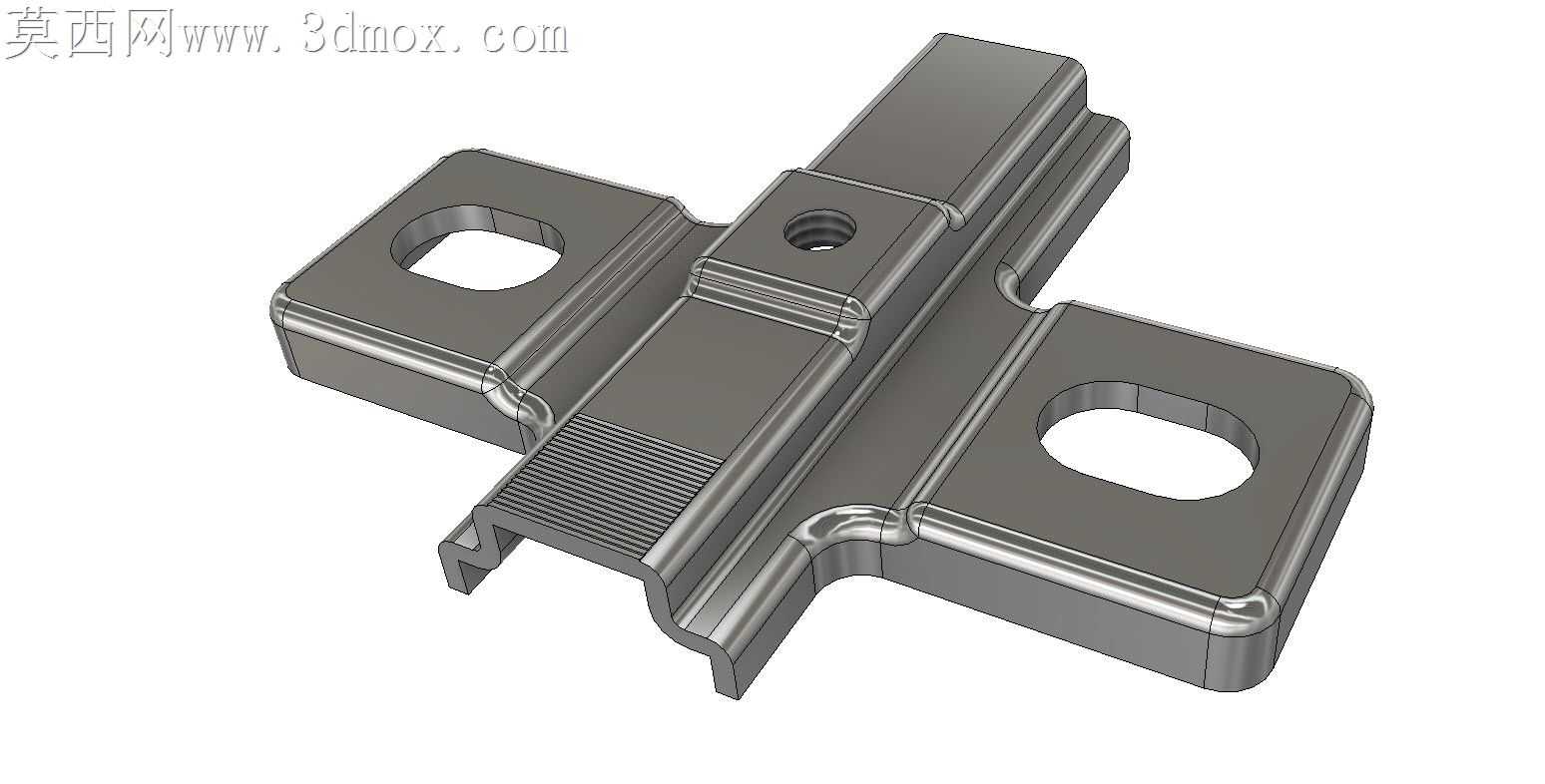

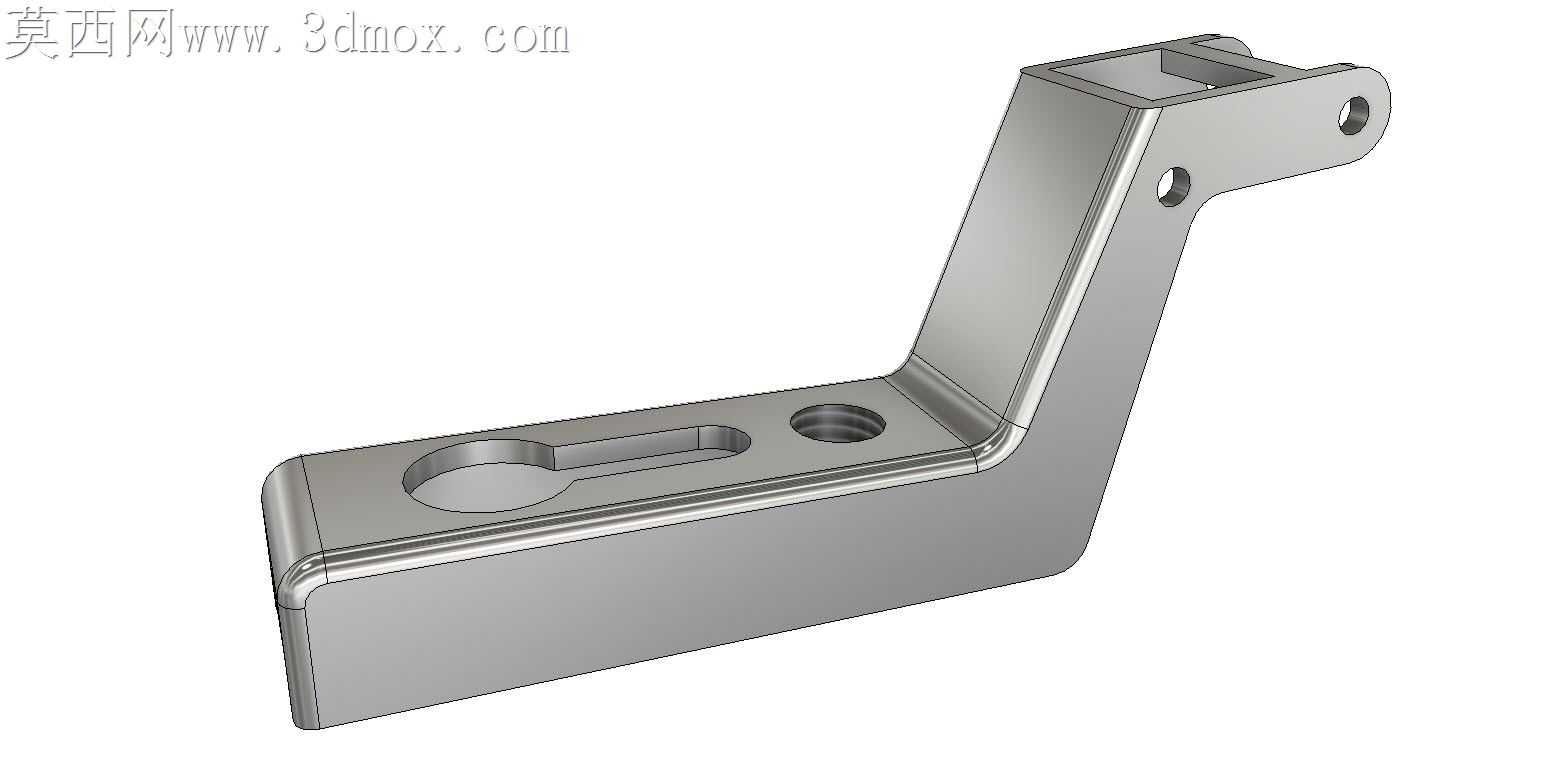

摇臂部分的曲面过渡没做花里胡哨的造型，全是跟着冲压折弯的工艺走的，折弯处的R角统一取1.2mm，刚好匹配常规五金冲压的模具圆角，不会出现工艺上做不出来的尖锐折边。连接底座的调节螺丝位做了长圆孔设计，前后调节的行程留了4mm，安装的时候能微调柜门的前后缝隙，不用重新打孔就能对齐柜门缝，这个细节是之前装橱柜的时候踩过坑，装完柜门歪了半毫米没法调，特意在建模的时候把调节行程做足。

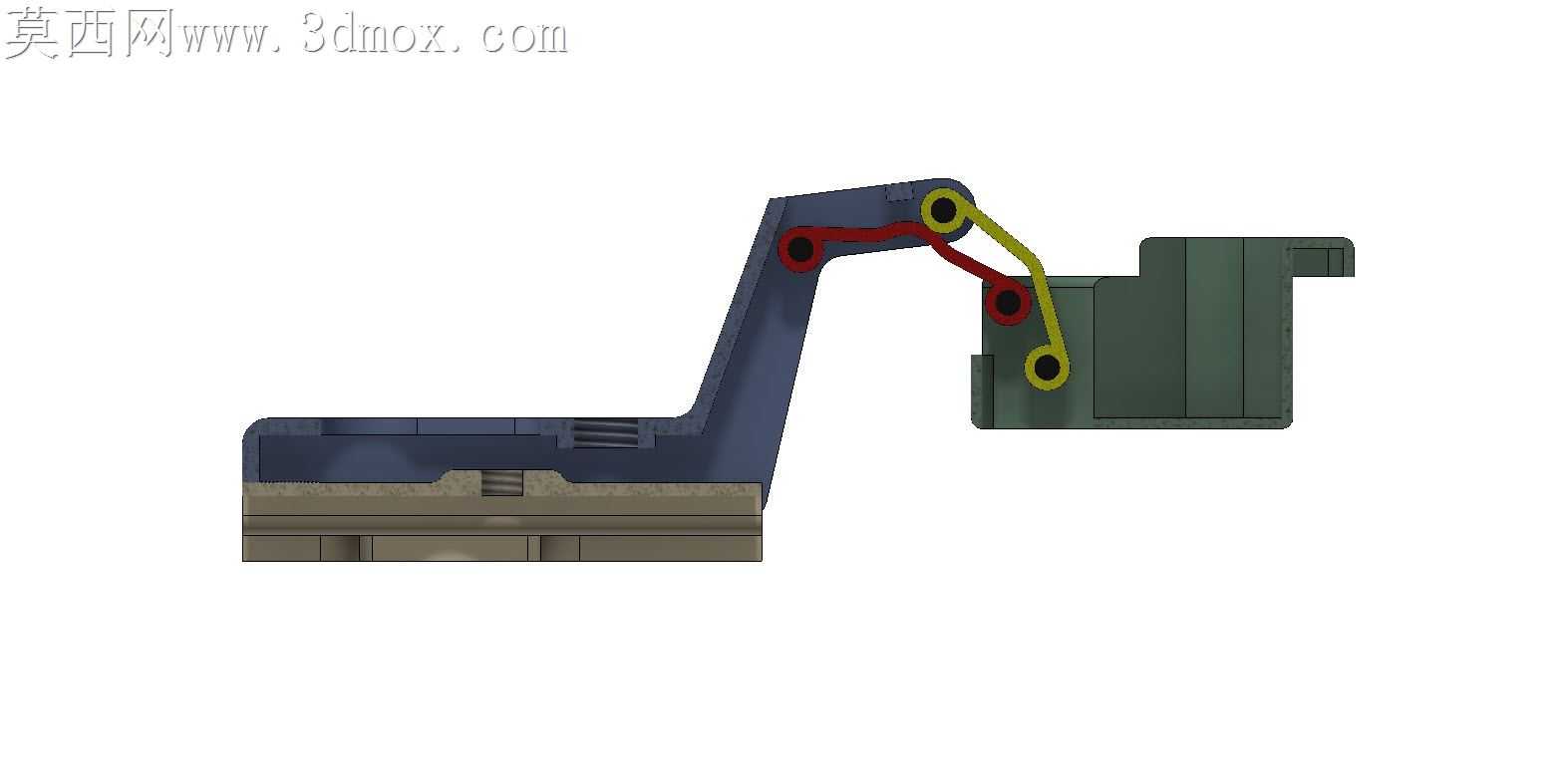

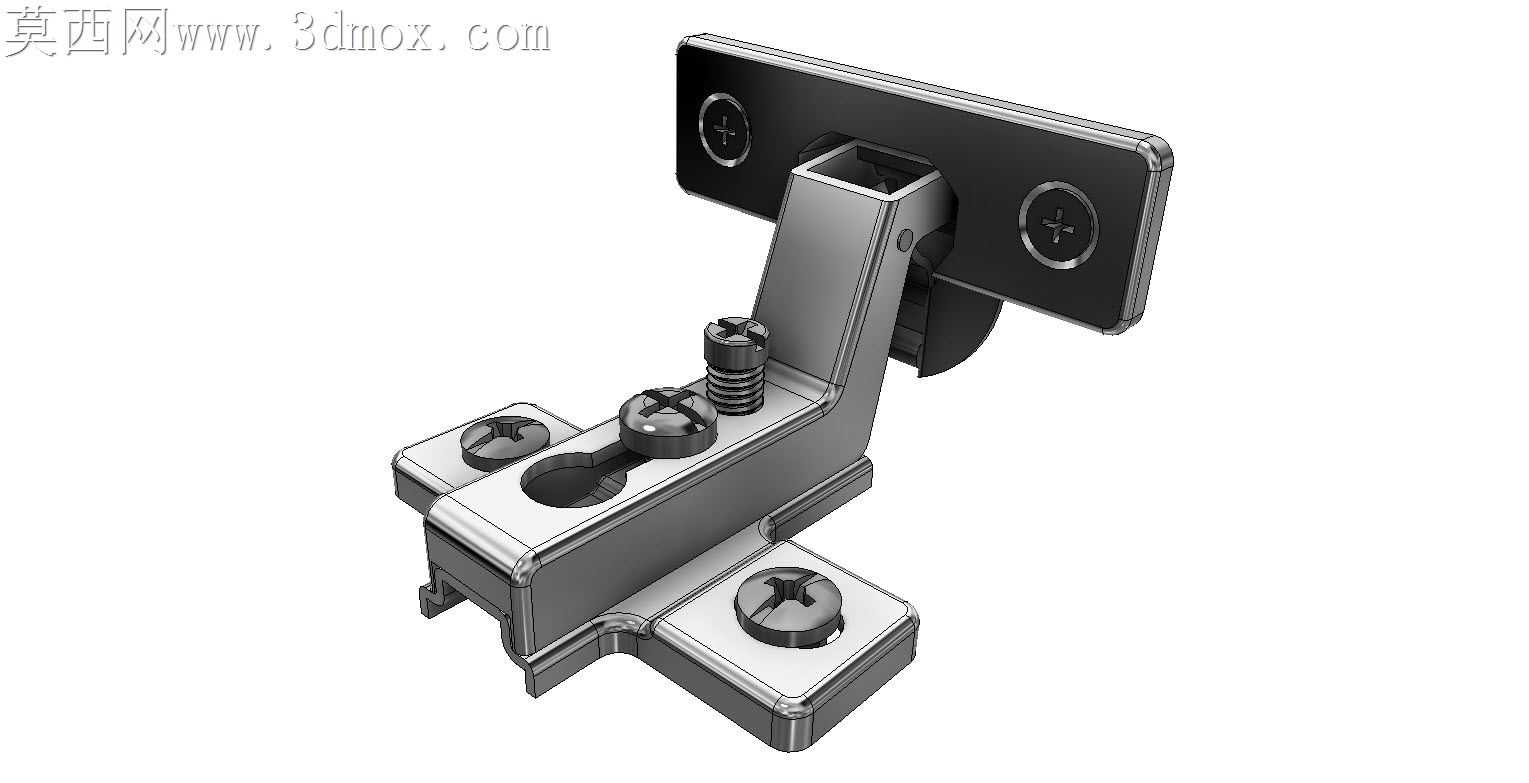

装配逻辑上是按实际组装顺序来的，先把杯座固定在门板位，再穿铰接轴连上下摇臂，最后扣上底座的固定块，所有配合都用了真实的运动约束，转动的时候能模拟出阻尼缓冲的停顿感，不会一打开就直接弹到底。材质调试的时候选了哑光镍的金属质感，粗糙度调到0.3，反射强度压到0.2，不会像亮面铬那样反光太假，螺丝头的十字槽特意做了0.1mm的深度，光影打上去的时候能清晰看到槽位的细节，不会糊成一个平的圆片。

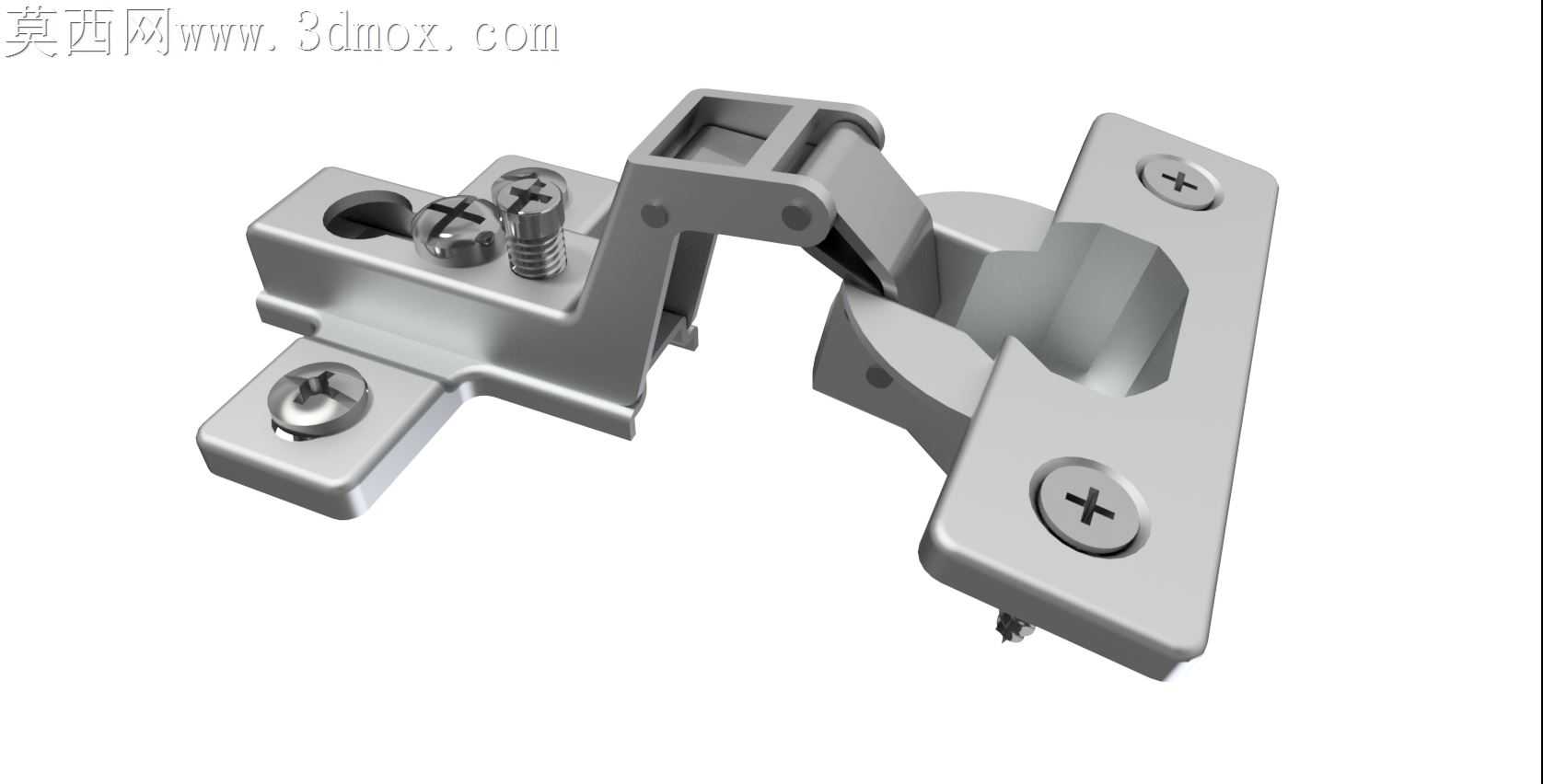

最开始想把铰链外壳做全包的造型，后来考虑到实际生产的时候全包结构会增加冲压工序，成本涨不少还容易积灰，就改成了现在的半开放摇臂结构，开合的时候能看到内部的铰接结构，清理灰尘也方便。底座的固定孔做了沉头设计，螺丝拧完和底座表面齐平，不会凸出来刮到柜体内侧的东西，杯头边缘做了一圈0.5mm的圆角，安装的时候塞到门板的开孔里不会刮坏开孔边缘的板材。整个模型所有尺寸都是按实物1:1还原的，不管是拿来做家具方案的装配演示，还是给五金厂做开模参考，都能直接用，不会出现尺寸对不上的问题，转动的时候各个部件的运动轨迹都和真实铰链一致，能直观展示开合时的避让关系，做橱柜设计的时候直接拖进装配体里就能用，不用再调整尺寸。
