全功能折叠式起重作业臂结构设计

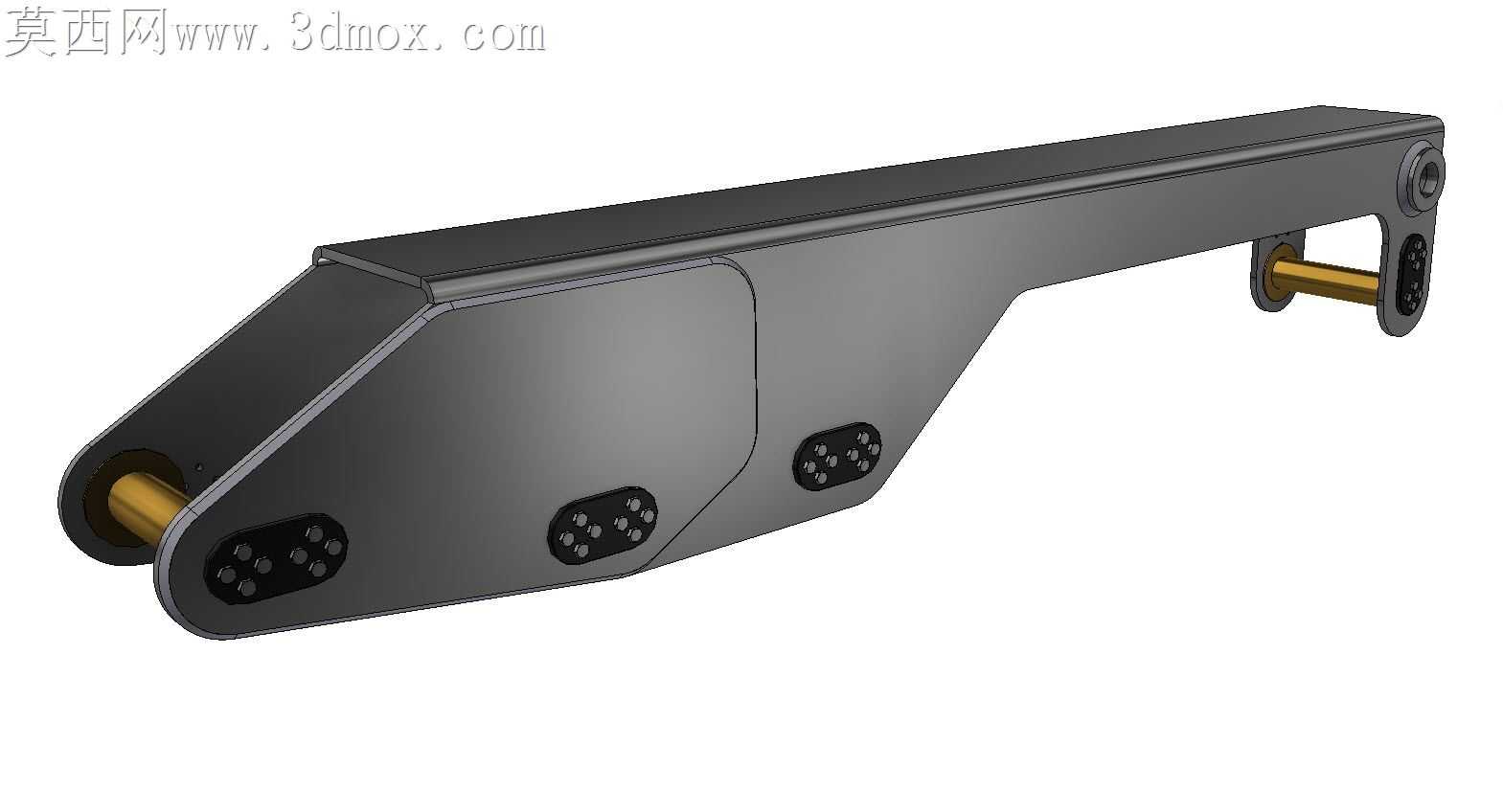

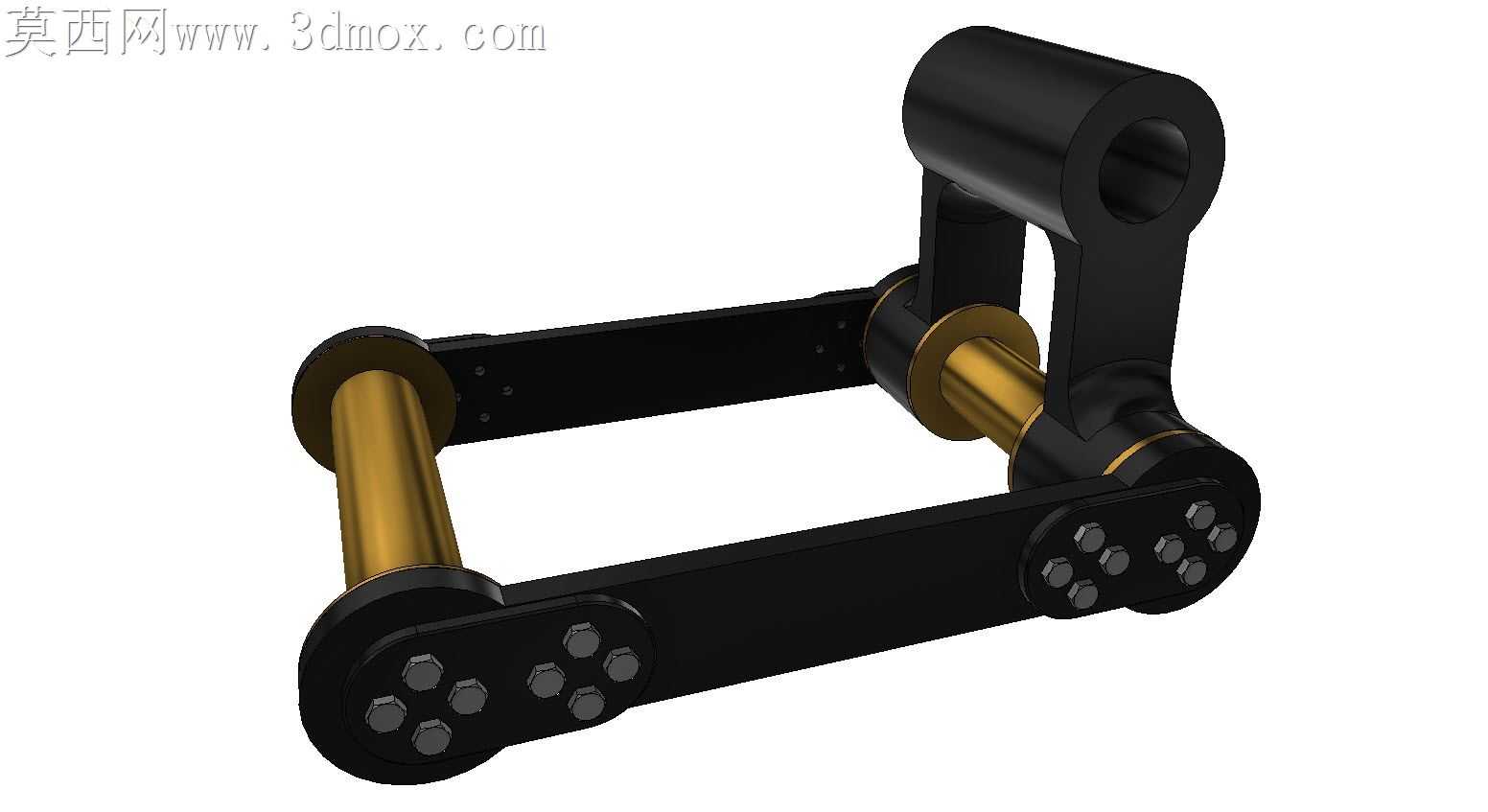

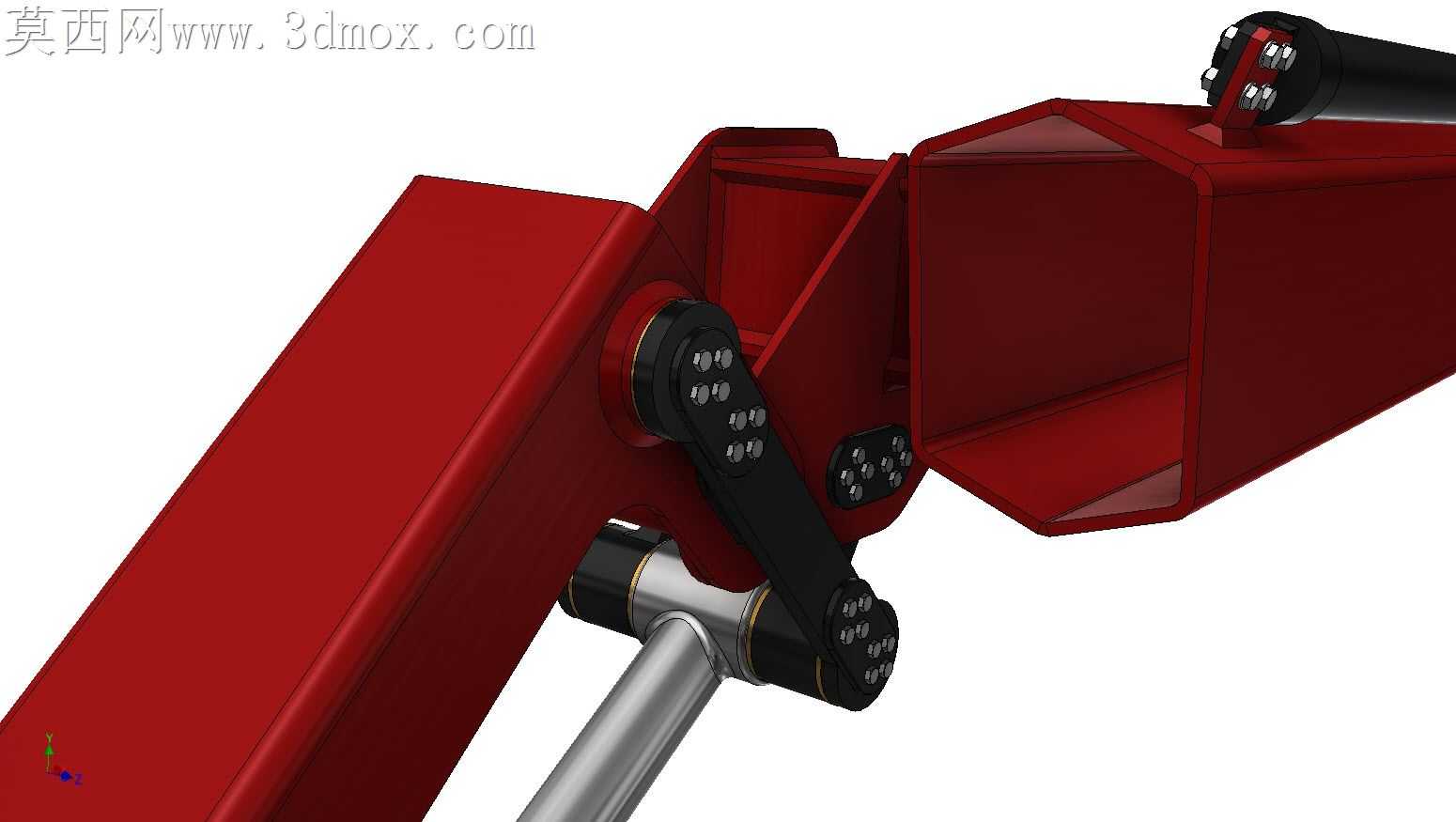

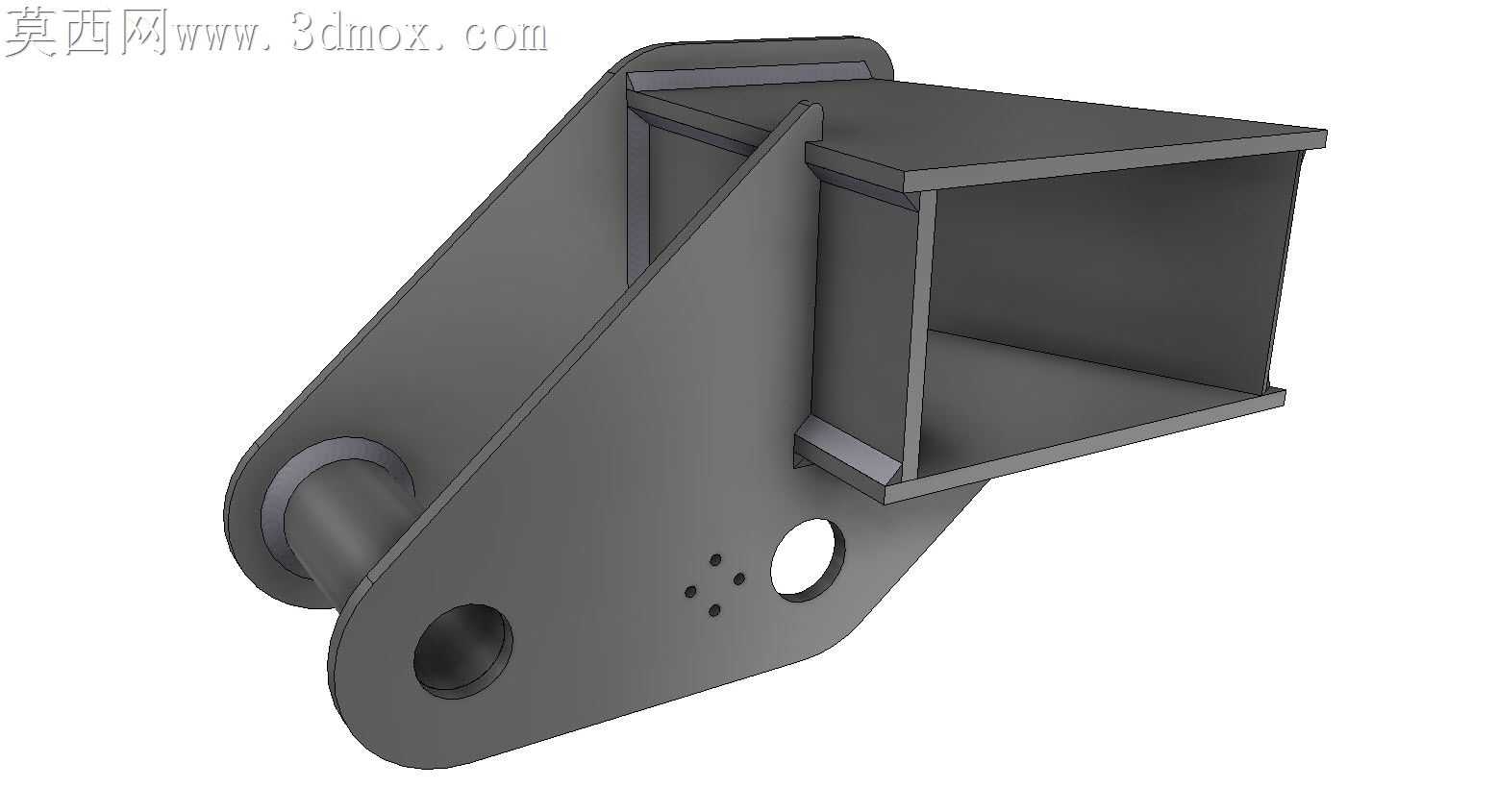

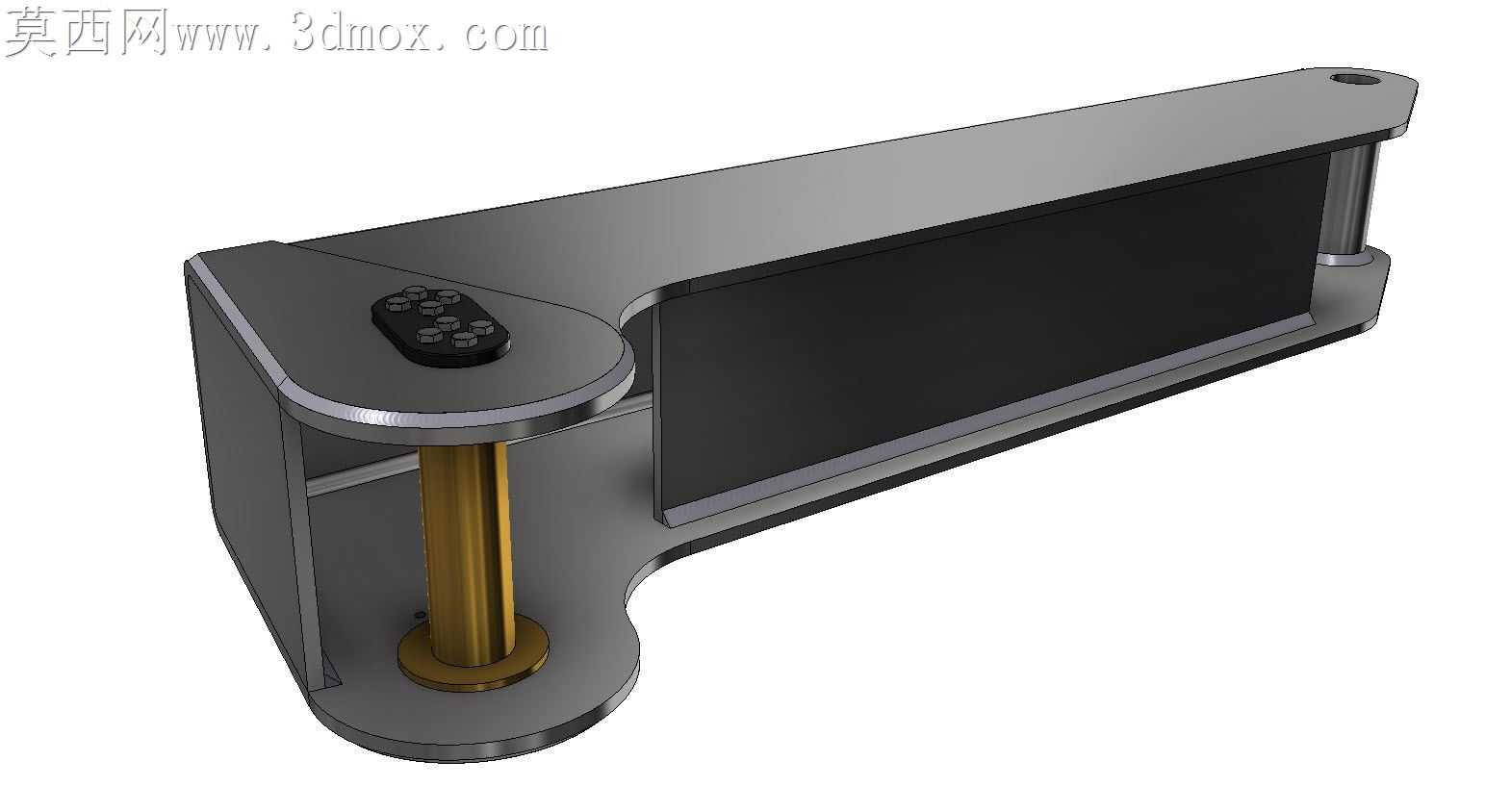

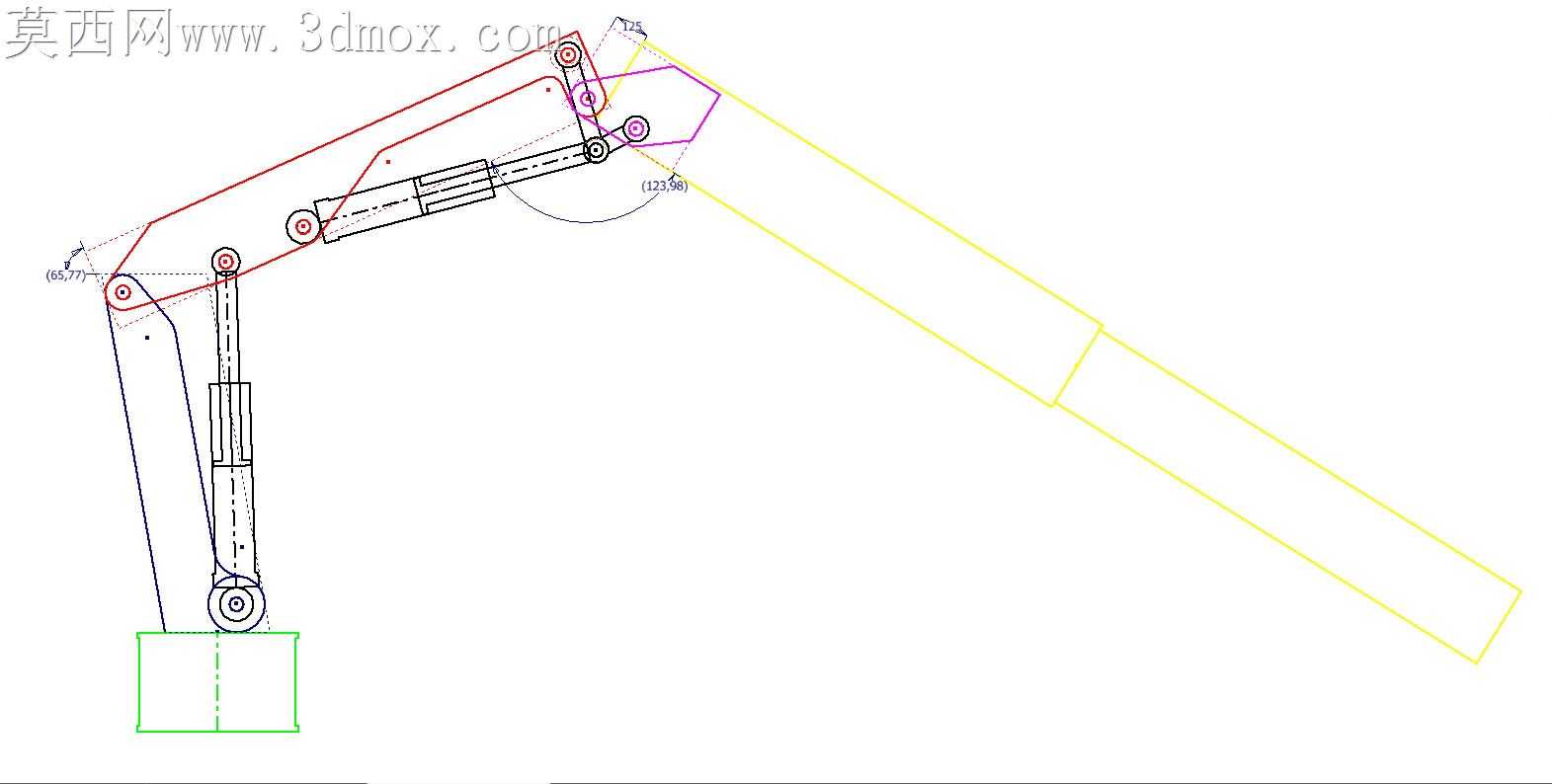

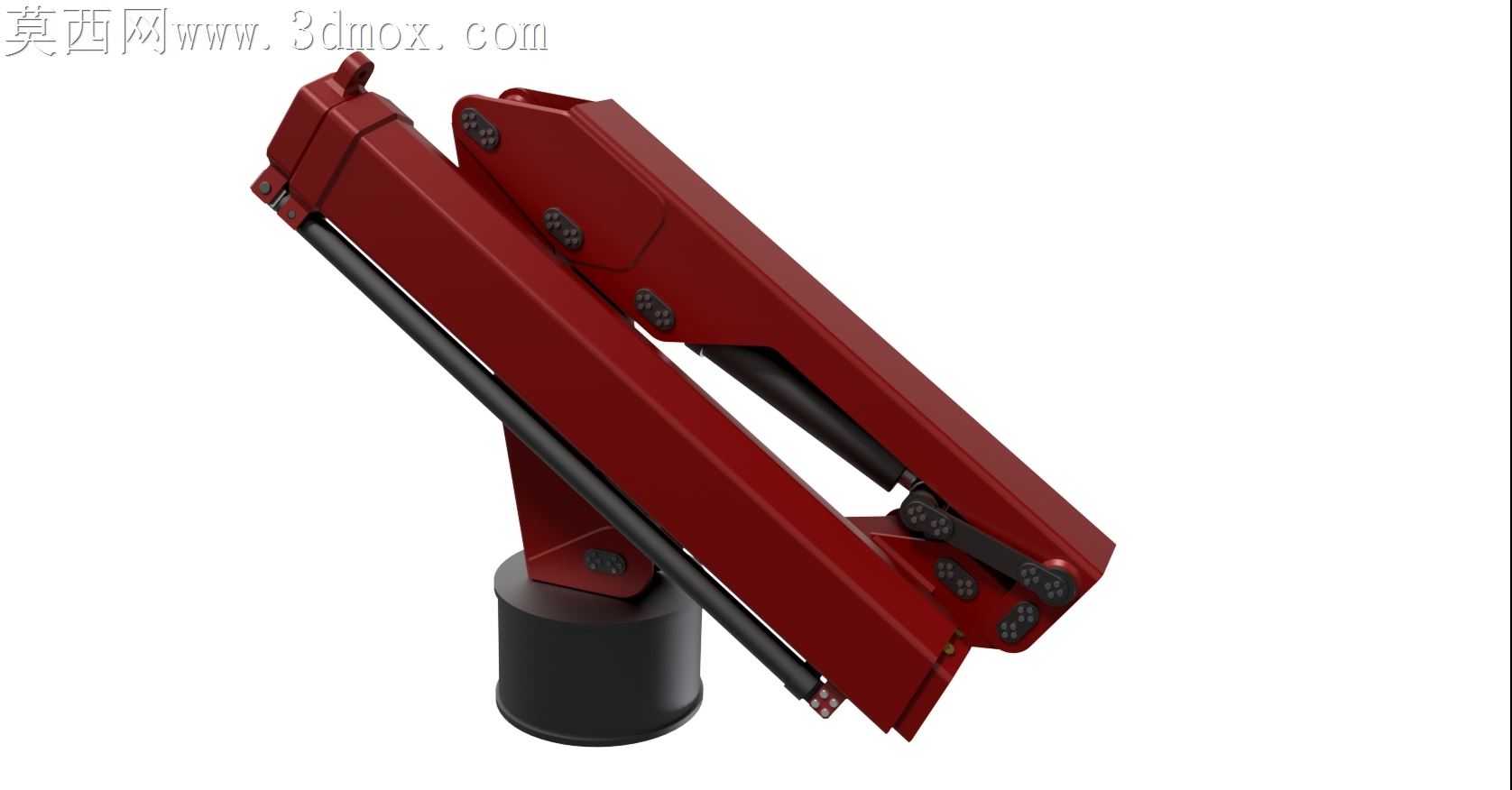

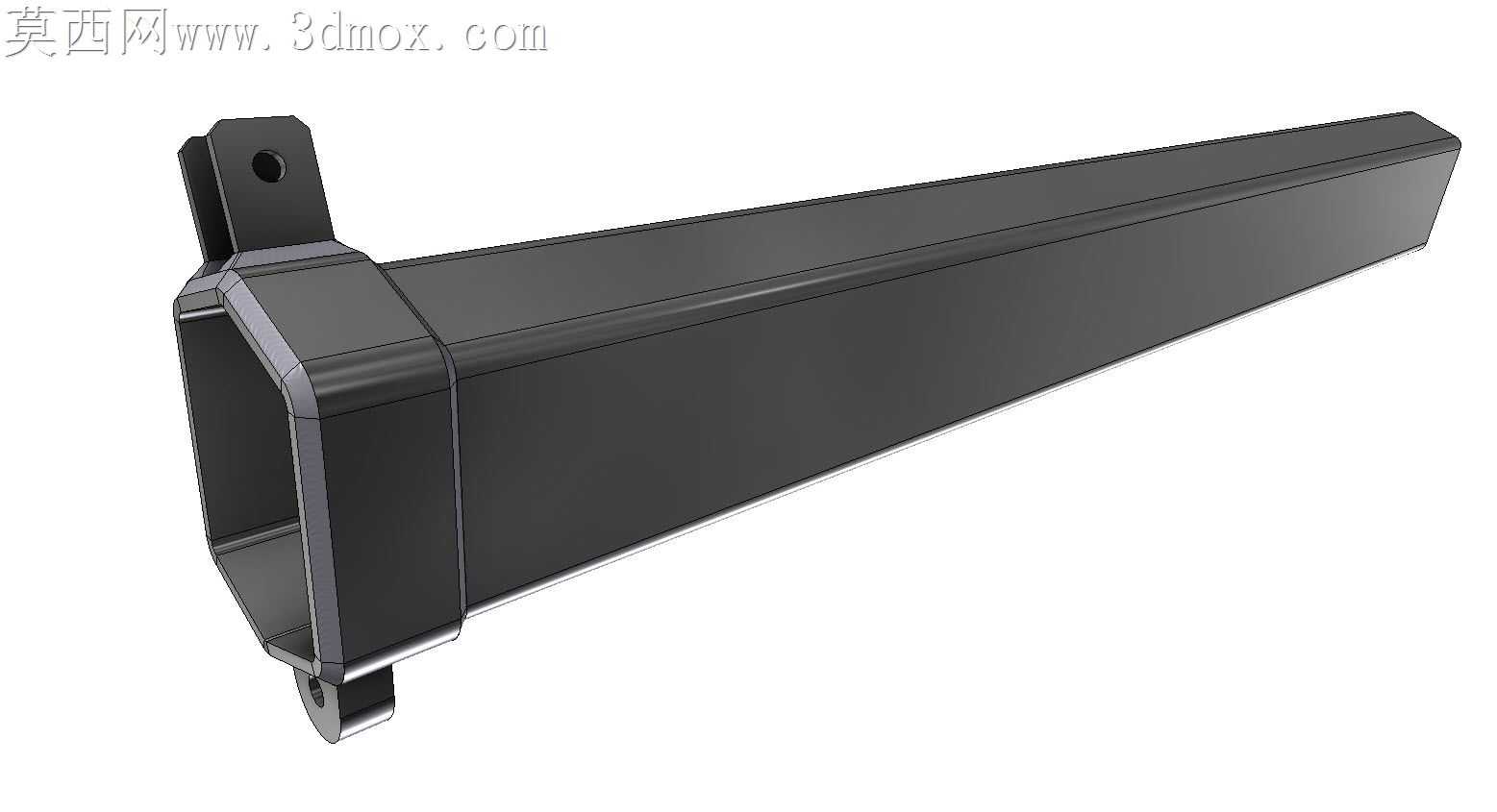

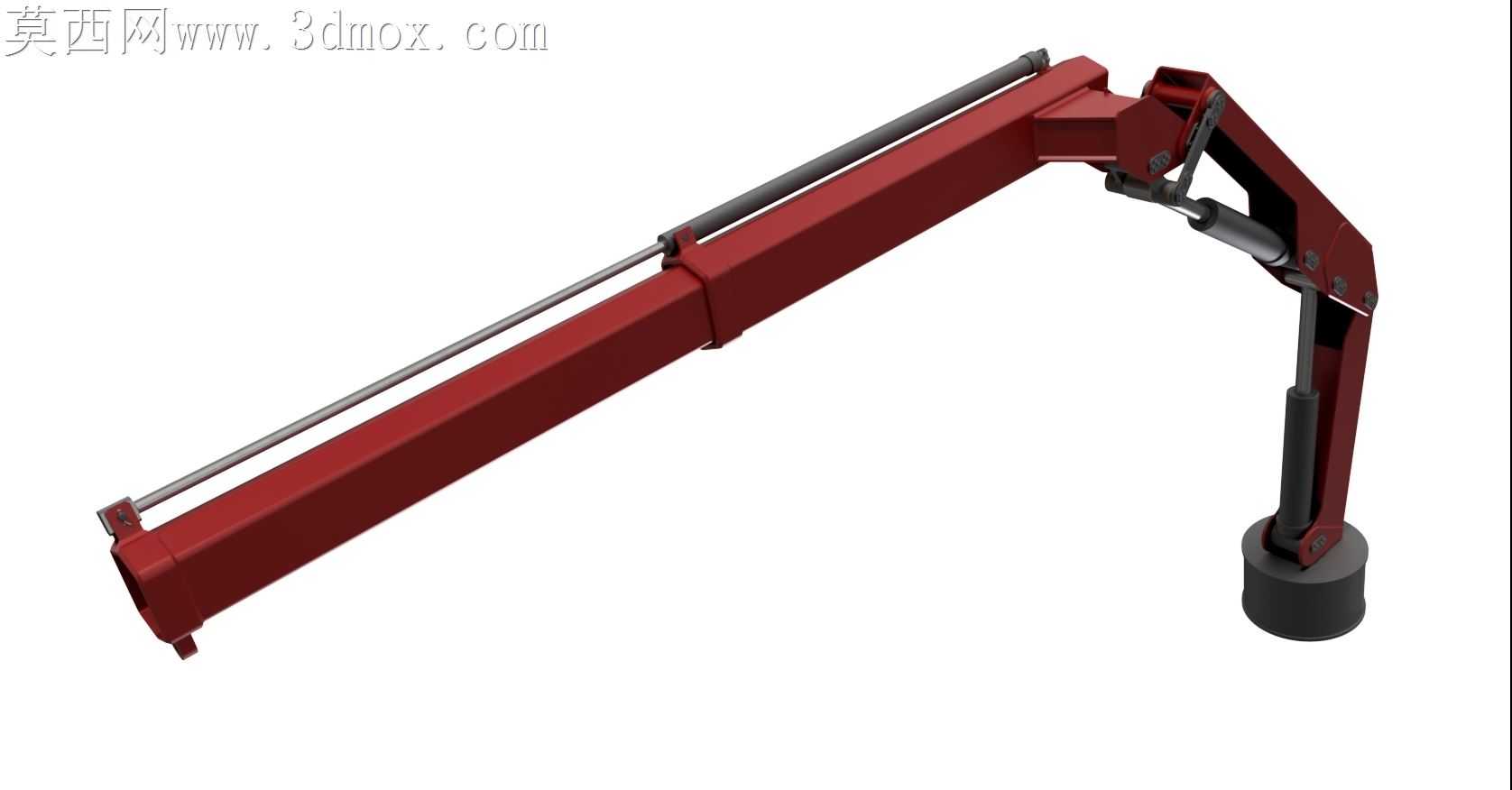

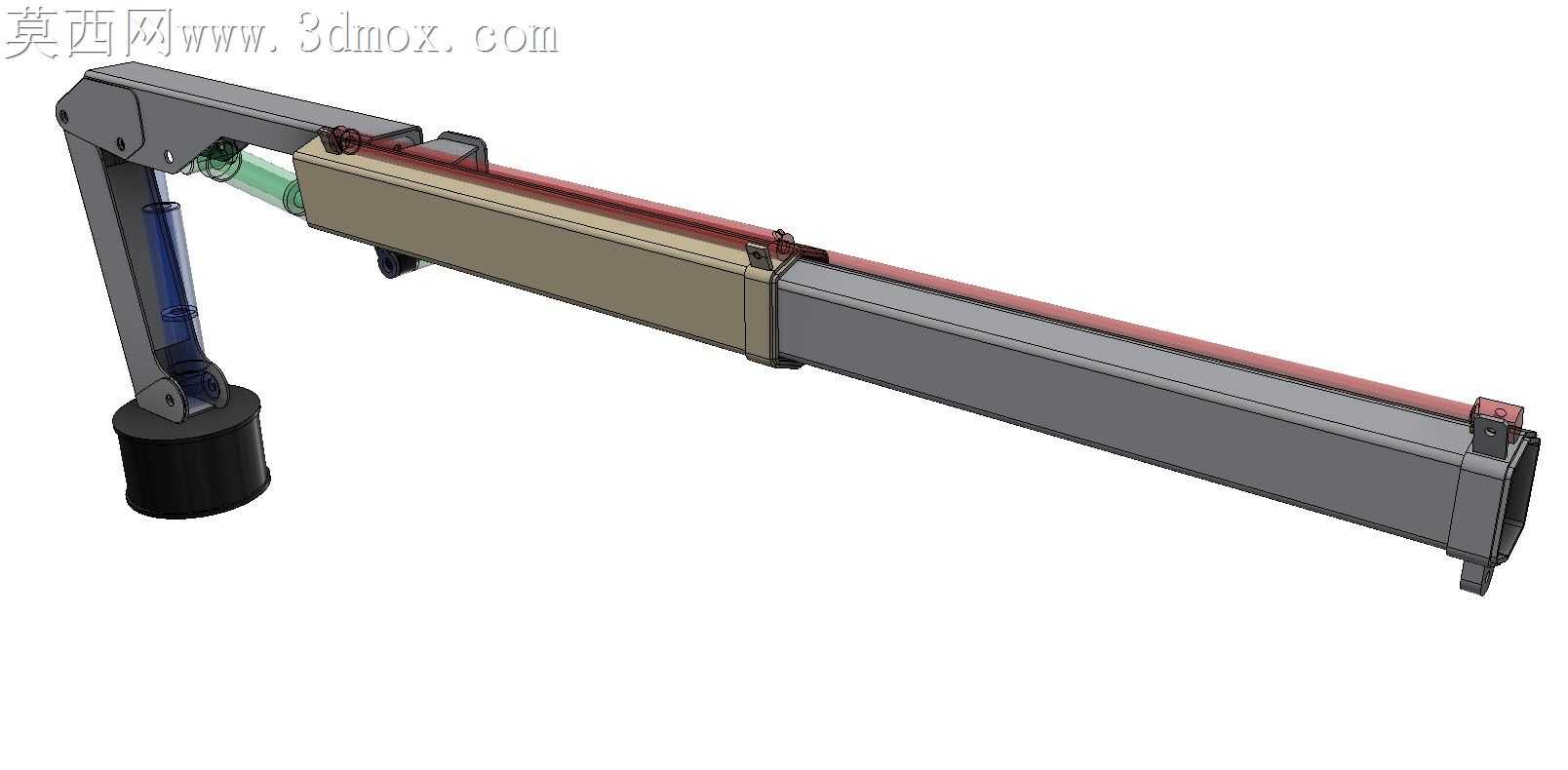

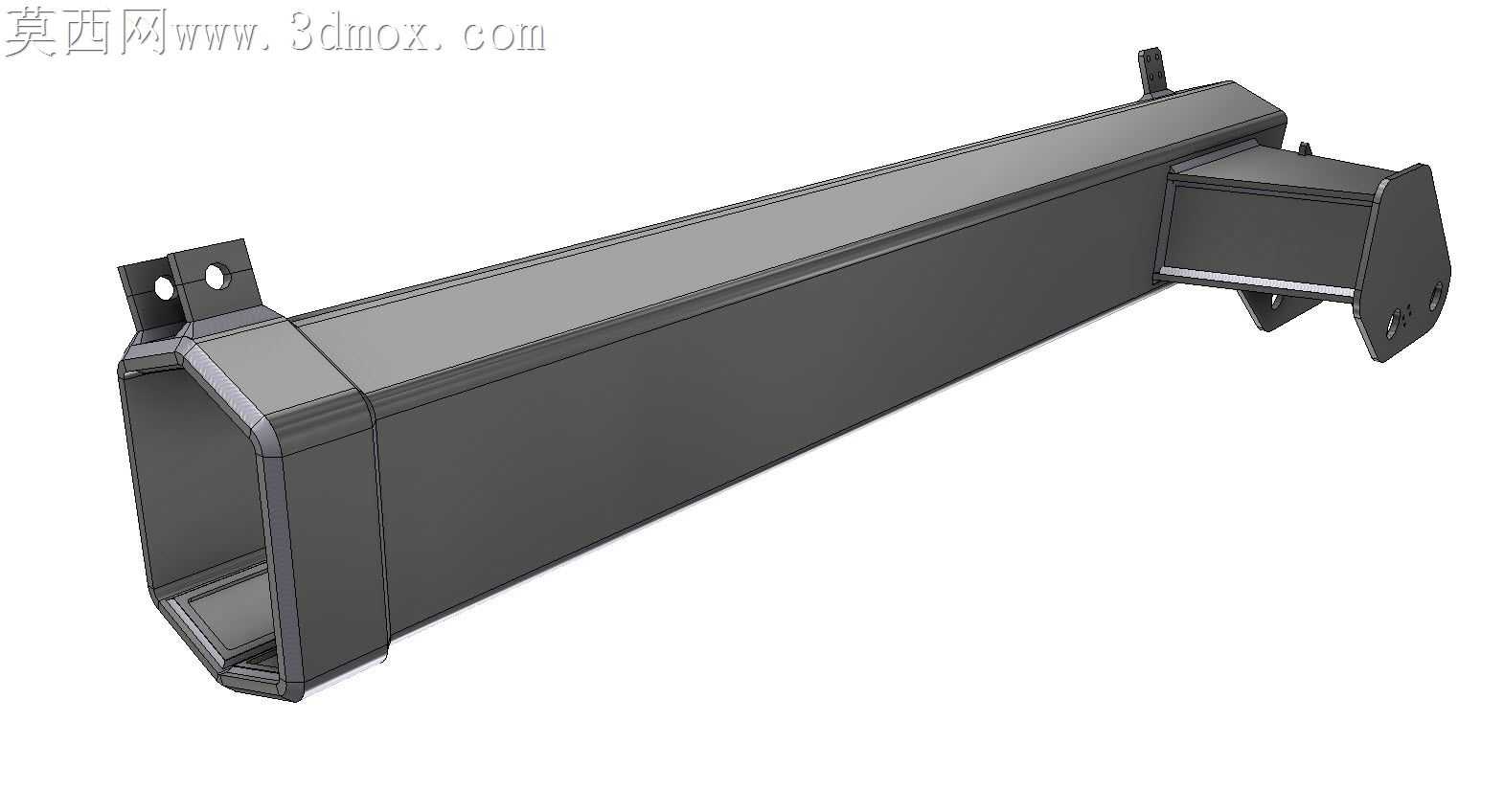

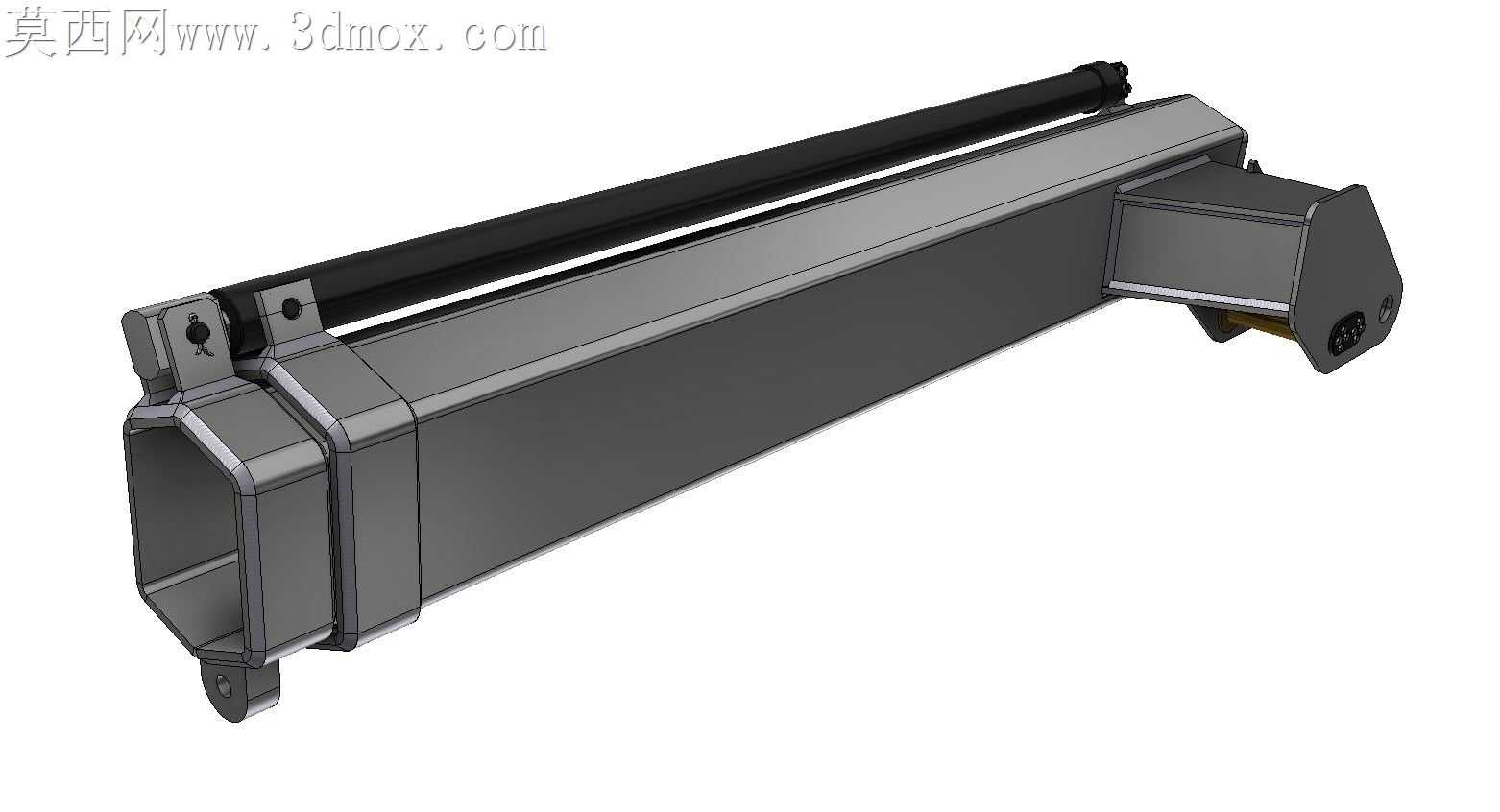

车间内窄空间起重转运的痛点长期存在，固定吊点覆盖范围有限，普通直臂吊在设备间隙、管线密布的区域无法伸展，强行作业极易刮碰周边工装甚至引发侧翻风险，这款折叠臂的结构设计恰好对准这类场景的核心矛盾。回转基座与底部安装座的配合面没有采用常见的薄法兰边结构，而是做了加高的圆柱嵌合段，嵌合段外壁预留了0.12mm的配合公差，既能保证360度回转时的同轴度，又能抵消臂架伸展时产生的侧向倾覆力矩，避免长期重载作业后基座出现旷量晃动。臂节之间的铰接点没有统一用等直径销轴，靠近基座的主铰接点采用了带注油槽的阶梯销轴，销轴两端的挡圈槽做了下沉处理，防止臂架变幅过程中挡圈被剪切脱落，而末端小臂的铰接点则用了轻量化的空心销轴，在保证抗剪强度的前提下降低末端惯量，伸缩动作的响应速度能提升近两成。液压油缸的安装座没有直接焊接在臂架腹板上，而是在腹板内侧加了十字形的加强筋板，筋板与腹板的焊接处做了圆弧过渡，避免应力集中导致焊缝开裂——不少同类型折叠臂在长期带载变幅时，恰恰是油缸座位置最先出现疲劳裂纹。臂架折叠状态的锁止结构藏在两节臂的贴合面内侧，没有采用外露的插销设计，折叠收拢时锁止块会在弹簧作用下自动卡入对应卡槽，转运过程中臂节不会因为路面颠簸出现意外张开，展开时只需通过液压油路的压力触发解锁，不需要操作人员凑近手动拔销，在高空或狭窄坑道作业时能大幅降低安全隐患。臂架表面的安装孔位全部做了锪平处理，不管是后续安装液压管路管夹，还是加装末端吊具、传感器支架，都不需要现场再打磨找平，所有孔位的位置度公差控制在0.2mm以内，配套的标准件可以直接装配，不需要二次配钻。臂节之间的管线走线槽做在臂架的内侧凹槽里，折叠时管线会顺着凹槽自然弯曲，不会被臂节夹挤，也不会外露被周边构件刮破，线槽转角处全部做了圆角处理，避免长期往复折叠时管线外皮被棱角磨破引发液压泄漏。这套结构没有追求极致的轻量化，而是在受力集中的铰接点、油缸座、回转基座位置适当加厚了板材，非受力区域则用了冲压成型的薄壁结构，平衡了自重与载重能力，在3米以下的窄空间作业时，折叠臂可以通过多节变幅绕过障碍物，把重物精准放到指定位置，不需要额外挪动设备或者清理作业通道，适配车间设备检修、窄巷物料转运、仓储高位堆垛等多种场景。
