土星五号主题创意拼装支撑底座结构设计

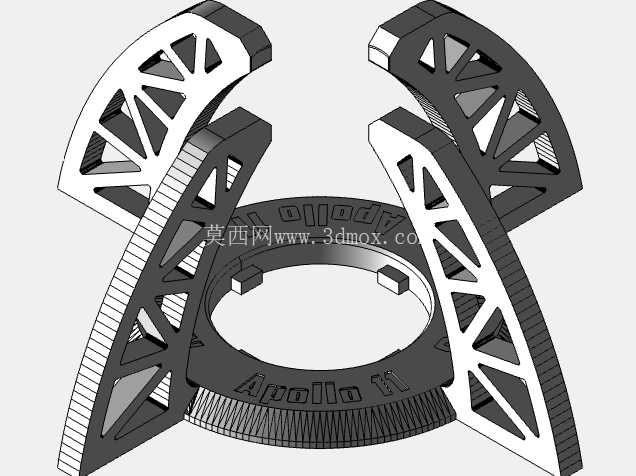

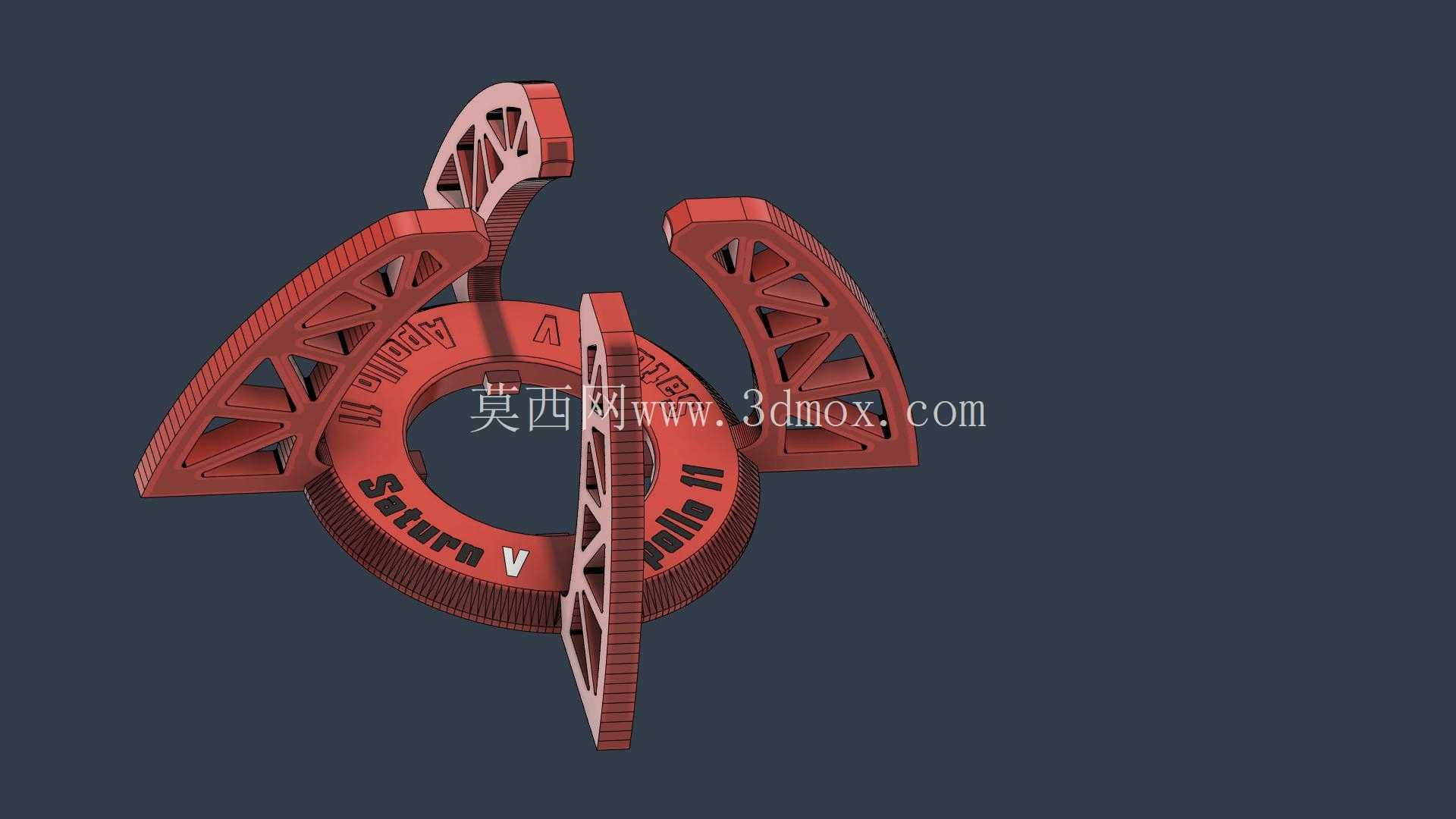

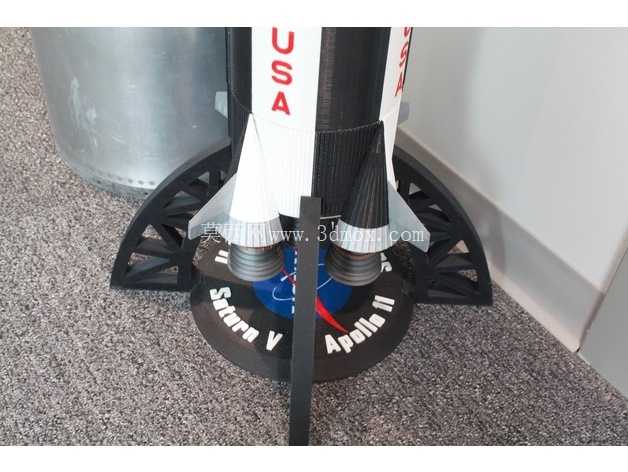

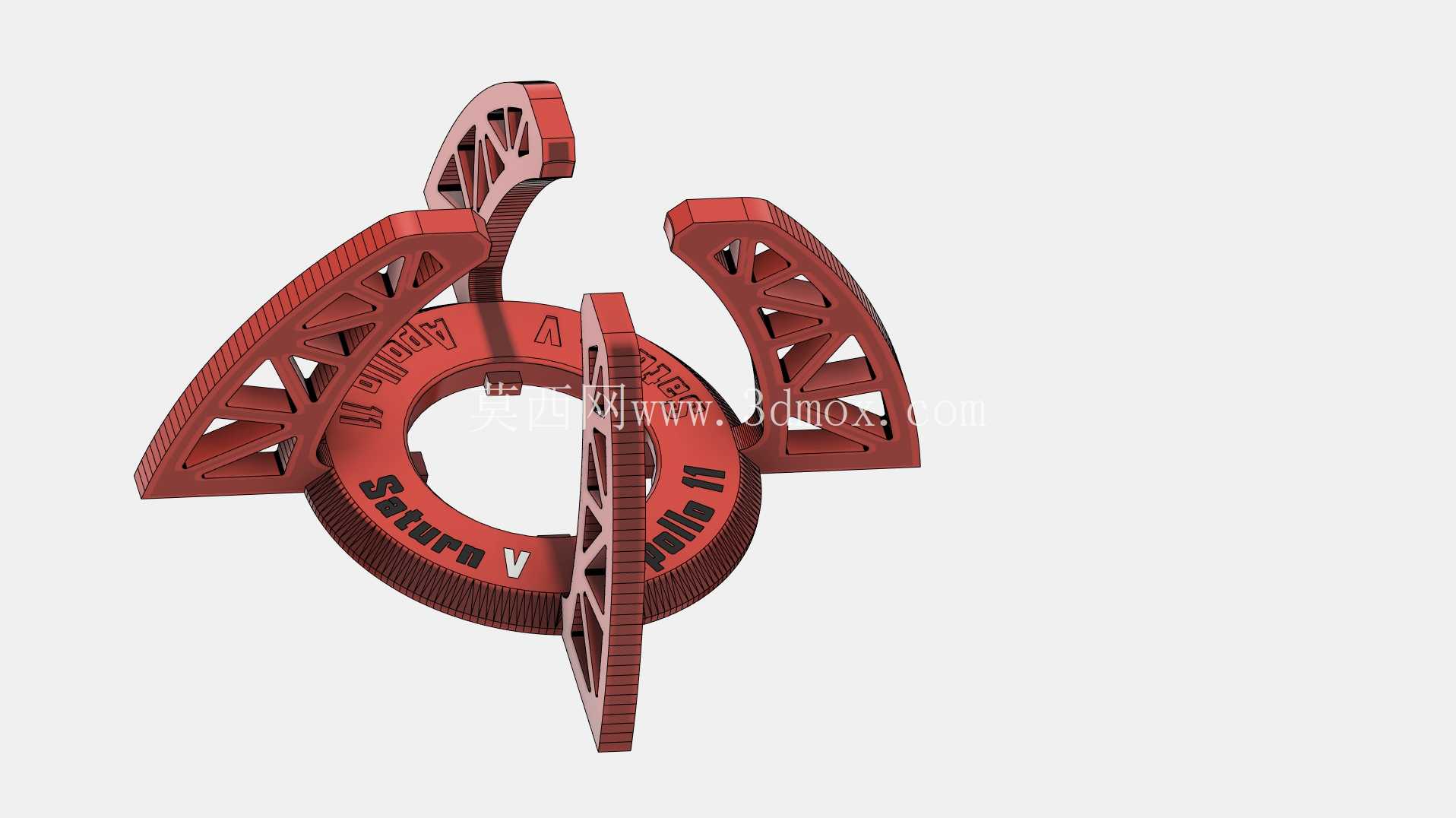

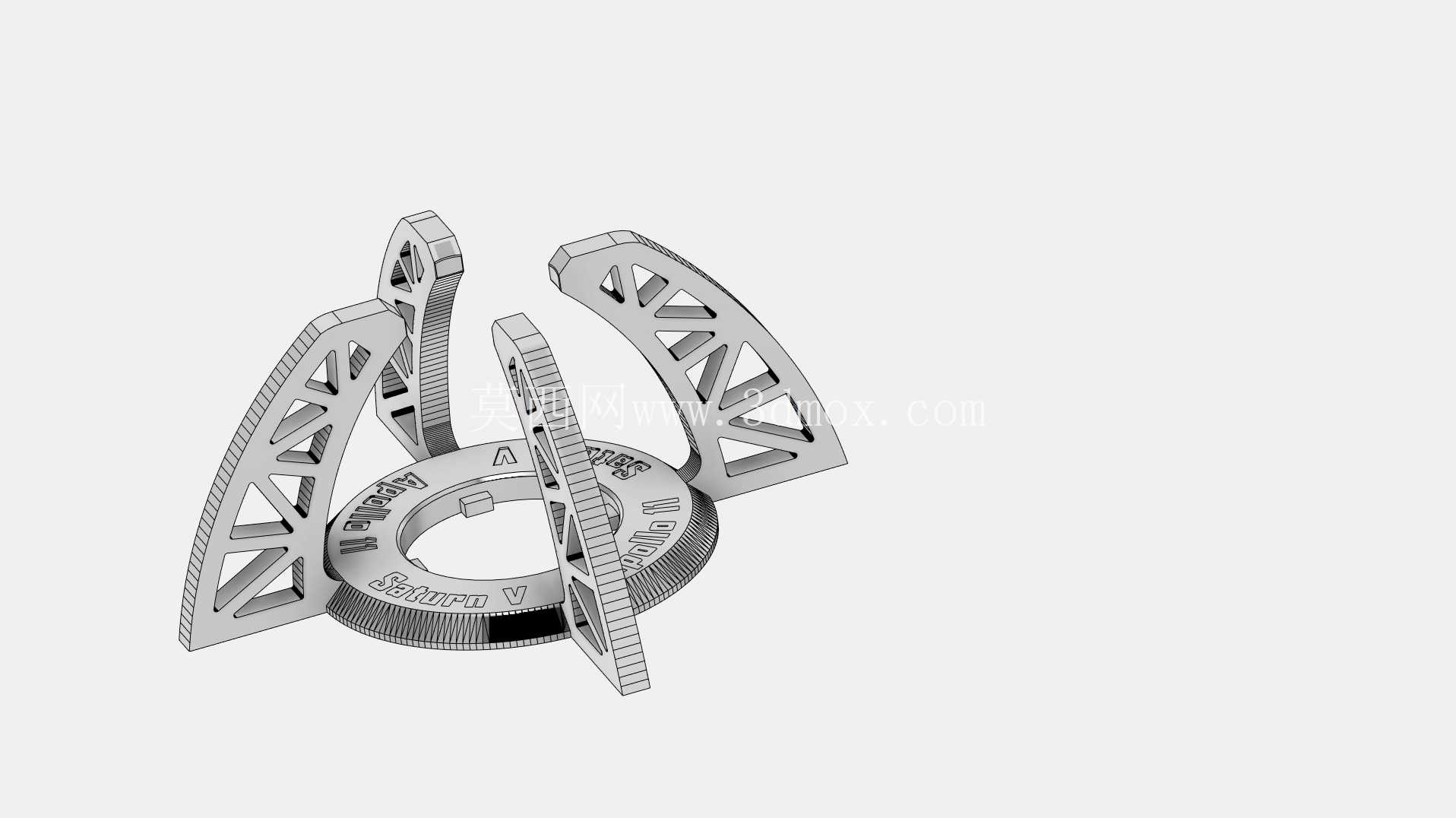

　　这款结构件的设计初衷是面向航天文创展示场景，作为土星五号主题模型的配套支撑底座使用，同时也可单独作为桌面创意装饰摆件，适配科普展馆展陈、航天主题活动布置、个人收藏展示等多种场景，能够在不遮挡主体模型细节的前提下，提供稳定的承托力，同时自身的结构设计也呼应航天主题的视觉元素，和展示主体形成风格统一的视觉效果。从实际使用功能来看，该底座采用四片弧形支撑翼片搭配中心环形基座的分体式结构，各部件之间通过定位止口配合，无需额外紧固件即可完成拼装，拆卸后可堆叠存放，大幅降低仓储与运输过程中的空间占用，同时分体结构也降低了单件铸造的工艺难度，减少薄壁结构的铸造缺陷率。中心环形基座的内圈预留了标准的模型安装定位槽，可适配市面上主流比例的土星五号火箭模型底部接口，也可根据实际展示需求更换适配不同尺寸模型的转接衬套，支撑翼片的高度经过反复校核，当承托对应比例的火箭模型时，模型重心恰好落在中心环形基座的投影范围内，即使受到轻微的桌面碰撞也不会出现倾覆问题，翼片与桌面接触的底面做了0.2mm的微凸平面处理，避免铸造面的平面度误差导致放置不稳的问题。

　　设计过程中优先考虑了铸造工艺的可行性，所有翼片上的镂空结构均采用等宽筋条布局，筋条厚度统一为3mm，相邻筋条的过渡圆角统一为R2，既保证了视觉上的轻量化效果，又避免了铸造过程中出现厚薄不均导致的缩孔、冷隔缺陷，翼片与中心环连接的位置做了局部加厚处理，加厚区域做了平滑的斜面过渡，避免应力集中导致的连接处断裂问题。整个结构没有设置倒扣结构，所有拔模方向统一朝向底座底面，拔模斜度设置为1.5°，无需复杂的抽芯结构即可完成砂型铸造的开模操作，大幅降低模具制作成本与后期批量生产的废品率。

　　从安装边界来看，底座拼装完成后的最大外接圆直径为120mm，总高度为85mm，中心环形基座的内孔直径为40mm，安装定位槽的深度为5mm，适配的模型底部直径范围为38mm-42mm，支撑翼片的外边缘距离中心轴线的最大距离为60mm，放置时需要预留直径不小于130mm的平整支撑面，底座总重量控制在180g左右，不会对常规的木质、玻璃桌面造成压痕。翼片表面的字符标识采用凸字设计，字符凸起高度为0.8mm，既保证了标识的辨识度，又不会因为凸起过高导致铸造时出现缺肉问题，字符的字体选择了无衬线的粗体字形，笔画宽度统一为1.2mm，避免细笔画在铸造过程中出现断笔、模糊的问题。

　　在结构强度校核阶段，针对翼片的悬臂受力情况做了有限元模拟，当中心环承受500g的竖向载荷时，翼片根部的最大应力为12MPa，远低于常用铸造铝合金的屈服强度，即使长期放置也不会出现塑性变形，翼片的镂空结构同时兼顾了减重与视觉通透的效果，从侧面观察时不会因为底座的遮挡影响火箭模型主体的展示效果，四个翼片呈90°均匀分布，视觉上形成稳定的对称结构，和火箭的轴对称造型形成呼应。针对实际使用中可能出现的磨损问题，底座与桌面接触的四个支撑点位置预留了粘贴防滑硅胶垫的凹槽，凹槽深度为0.5mm，用户可自行粘贴直径8mm的防滑硅胶垫，进一步提升放置稳定性，同时避免底座底面划伤桌面漆面。中心环的上端面做了一圈0.5mm高的定位凸台，当放置火箭模型时，凸台可与模型底部的定位槽配合，避免模型在底座上出现水平滑动，凸台的边缘做了R0.5的圆角处理，安装模型时不会刮伤模型底部的漆面。整个结构的所有棱边都做了R0.3的倒钝处理，没有尖锐的边角，日常拿取拼装时不会划伤手部，也避免了边角位置因为磕碰出现掉漆、崩缺的问题。
