硅胶石膏蜡模浇注用框型工装结构

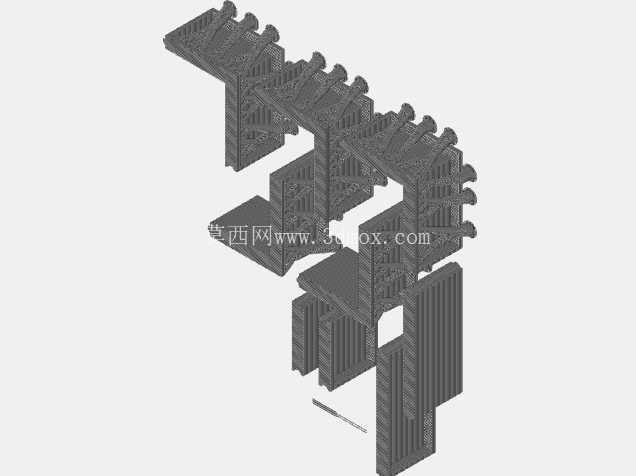

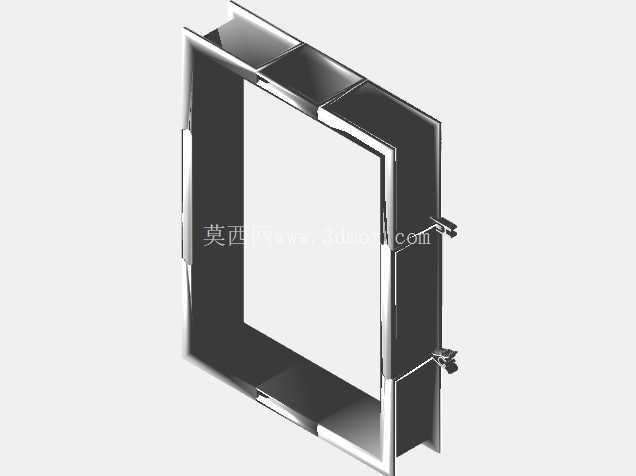

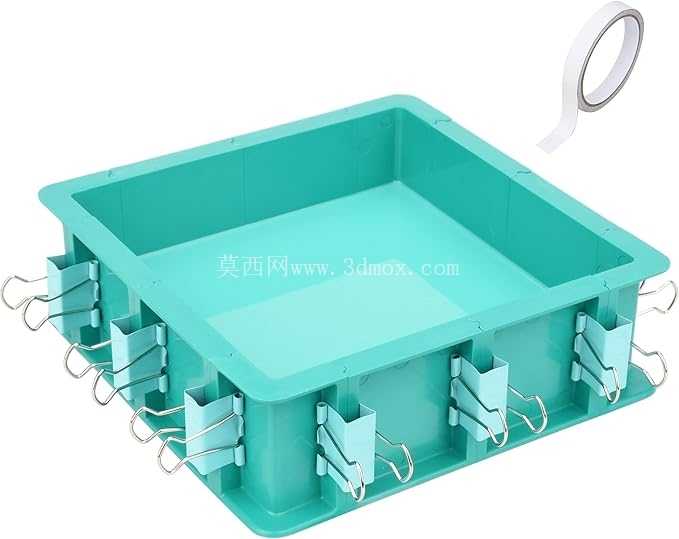

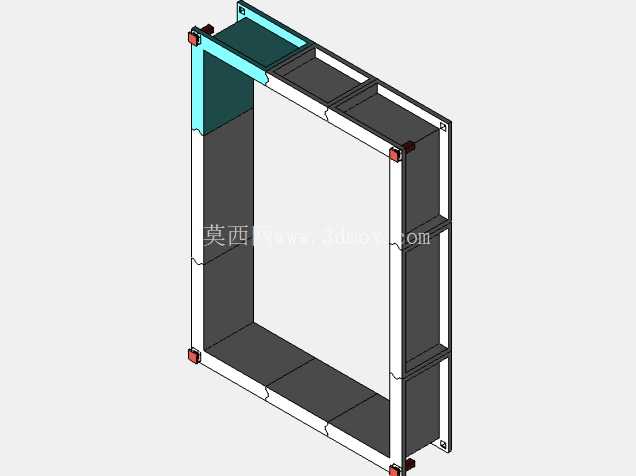

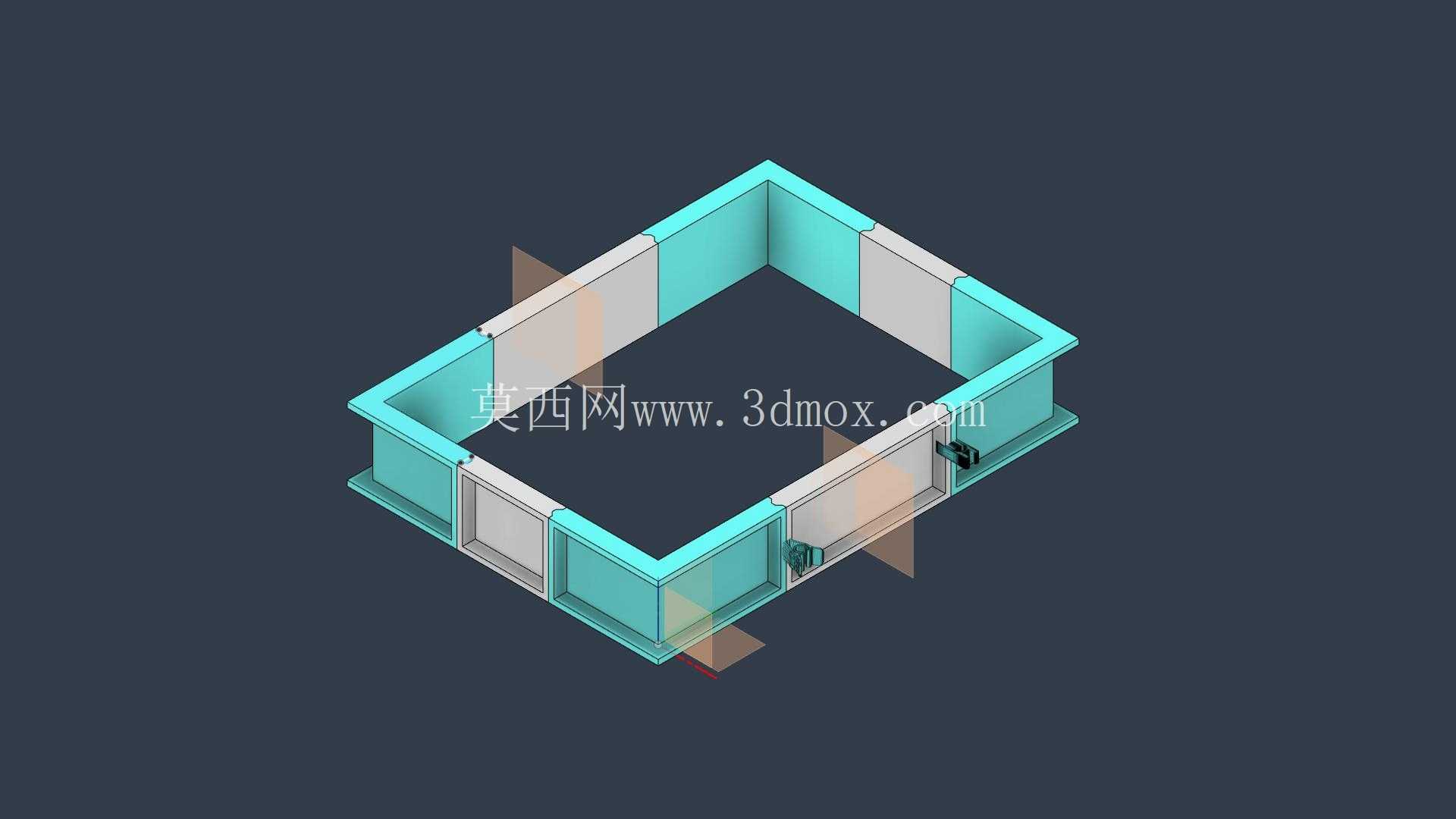

　　在小批量手板复模、精密铸造蜡模制备、石膏型灌浆成型这类工艺场景里，这类框型围框是翻模工序里必不可少的基础工装，很多刚入行的结构设计师容易忽略这类工装的细节，实际生产里围框的精度、拼接可靠性直接决定了模料浇注后的成型质量，甚至会影响后续脱模的成功率。从结构设计逻辑来看，这款围框采用了分体拼接式的框体结构，四个边板通过侧边的快锁结构实现拼接固定，不需要额外的螺栓紧固，现场组装时只需要将相邻边板的卡扣对位卡合，就能快速围成一个封闭的矩形作业空间，相比传统的一体式木质围框，这种拼接结构在脱模时可以直接拆解边板，不需要撬动模料边缘，能大幅降低硅胶、石膏这类脆性模料在脱模过程中出现边角崩缺的概率。围框的边板采用了带加强筋的薄壁结构设计，内壁做了平整化处理，没有多余的凸起或凹陷，当灌注液态模料时，内壁的光滑表面能减少模料流动的阻力，避免模料在边角处滞留产生气泡，同时也能降低固化后模料与框壁的粘附力，不需要额外在框壁涂抹过多脱模剂就能顺利分离。边板上预留的透明视窗段是很实用的细节设计，在灌注硅胶、石膏或者熔融蜡料的时候，操作人员可以透过视窗直接观察模料的液面上升高度，及时调整灌注速度，避免模料灌注过满溢出，也能观察模料内部的气泡上浮情况，配合真空脱泡工序判断脱泡是否完成。

　　从安装边界来看，这款围框的底部做了外翻的搭接边，使用时可以直接平放在作业平台上，搭接边与平台表面的接触面积足够大，不需要额外的压块固定就能保证框体在灌注过程中不会出现侧移，围框的拼接缝隙处做了嵌入式的密封胶条卡位，组装后边板之间的缝隙可以控制在0.1mm以内，灌注低粘度的液态硅胶时也不会出现漏料的情况，不需要现场额外打密封胶处理，能节省不少工序准备时间。在实际使用场景中，这款围框可以适配多种翻模工艺：做硅胶复模时，可以将原型件固定在围框中心位置，直接灌注液态硅胶，待硅胶固化后拆去围框就能得到完整的硅胶模；做石膏型铸造时，围框可以作为灌浆的定型工装，保证石膏型的外形尺寸规整，后续装夹到真空注型机上时不需要额外修配外形；做蜡模制备时，围框可以承接熔融的蜡料，冷却后得到规整的蜡料块，方便后续加工蜡模。

　　设计时特意将围框的边角做了小圆弧过渡，没有尖锐的直角，一方面是避免直角位置的模料在固化时产生应力集中开裂，另一方面也能减少操作人员在搬运、组装围框时被锐角划伤的风险。围框的快锁结构采用了偏心卡扣设计，锁紧时只需要扳动卡扣手柄就能实现边板之间的拉紧，锁紧力足够抵抗液态模料灌注时产生的侧压力，即使灌注密度较大的石膏浆料，也不会出现边板外胀导致模料外形尺寸超差的问题。相比传统的一次性硬纸板围框或者需要反复拆装螺栓的金属围框，这种拼接式结构的围框可以重复使用，组装和拆解的单周期时间能控制在1分钟以内，对于小批量多品种的手板加工车间来说，能大幅提升翻模工序的作业效率，同时也能减少一次性工装的材料浪费。

　　在尺寸适配性上，围框的拼接结构预留了扩展空间，如果需要更大的作业围度，可以通过更换不同长度的边板来调整围框的内部尺寸，不需要重新制作整套工装，能降低工装的储备成本。边板采用的耐温材料可以适配60℃以内的蜡料灌注作业，不会因为接触熔融蜡料出现变形，同时也能耐受常规脱模剂、硅胶固化剂的腐蚀，长期使用不会出现内壁锈蚀或者表面粗糙的问题。很多现场作业的师傅会遇到围框粘模的问题，这款围框的内壁做了低表面能处理，即使不喷涂脱模剂，固化后的硅胶、石膏块也能顺利与内壁分离，不会出现模料残留在框壁上的情况，每次使用后只需要用干净的抹布擦拭内壁就能继续使用，维护成本很低。在结构强度校核上，边板的加强筋布局经过了受力优化，当围框内灌满密度2.4g/cm³的石膏浆料时，边板的最大变形量可以控制在0.2mm以内，完全能满足模料成型的尺寸精度要求，不会因为边板变形导致模料出现鼓胀、尺寸超差的问题。围框底部的搭接边还预留了定位孔位，如果需要将围框固定在振动平台上做模料振动排气，可以通过螺栓直接将围框锁紧在振动平台台面上，振动过程中不会出现围框移位或者模料溅出的情况，适配不同作业场景的使用需求。
