立体五角星装饰摆件结构设计

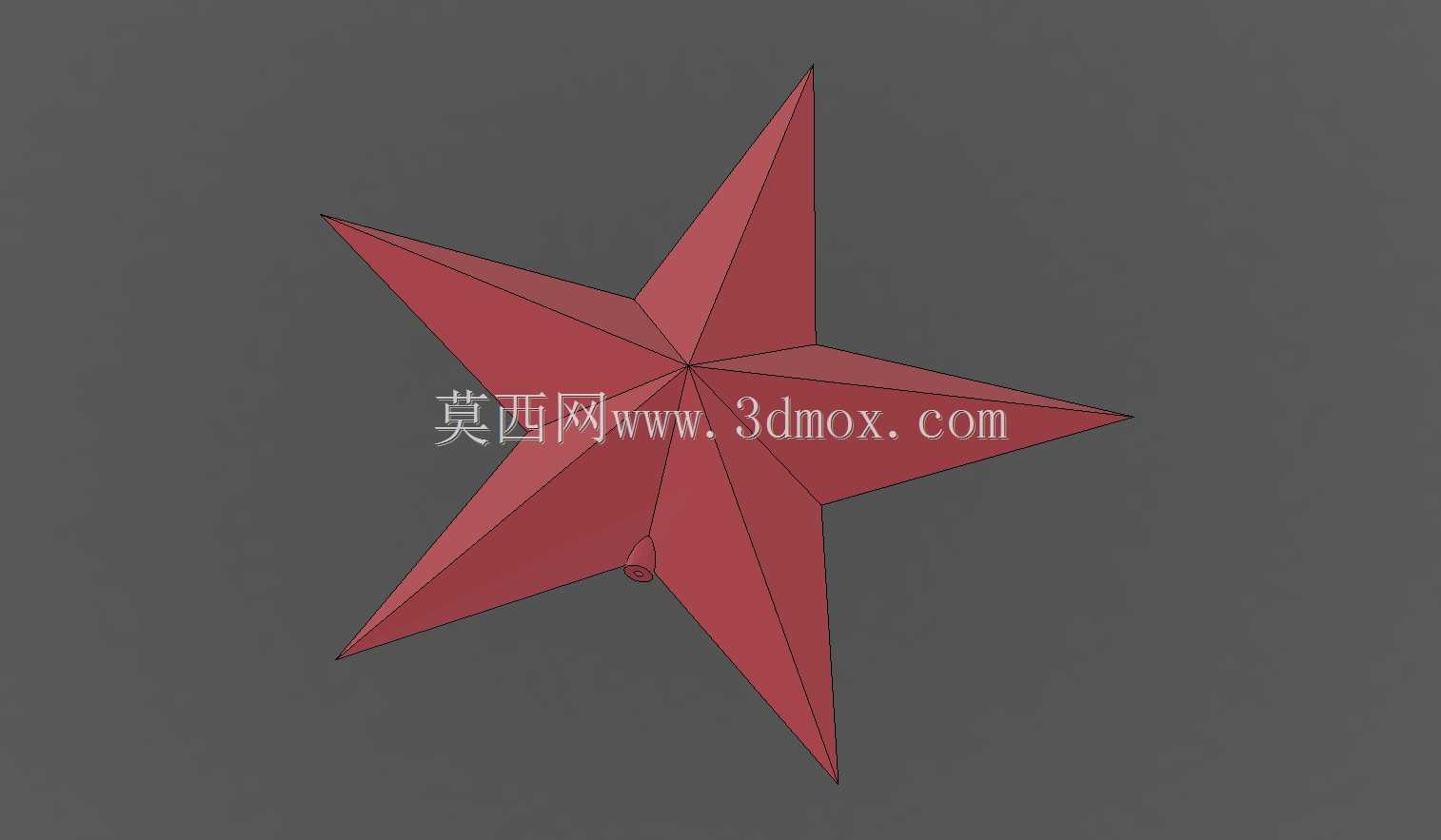

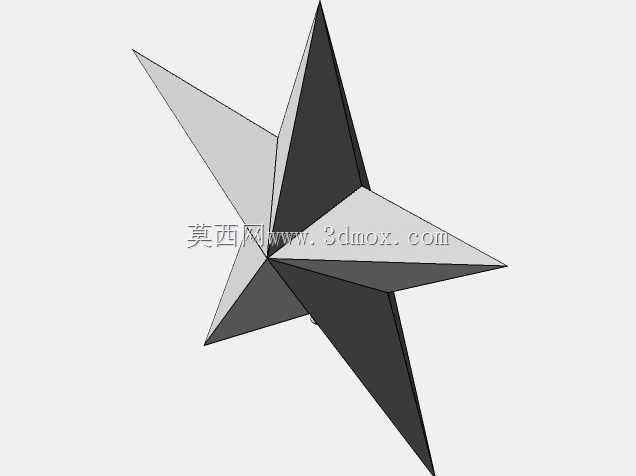

　　这款立体五角星造型构件，在结构设计上采用了正五棱锥组合的几何构型，五个尖角沿中心基准点呈72度周向均匀分布，每个尖角的棱边做了等厚度的拔模处理，保证构件在注塑或者钣金加工时的脱模便利性，同时也避免了锐边带来的安装划伤风险。从实际应用场景来看，这类星形构件常作为节庆场景布置的装饰挂件、文创产品的结构主体、主题展陈的标识构件使用，部分场景下也会作为儿童益智拼装玩具的组成单元，或是机械设备外观的装饰性铭牌基座。

　　在设计思路上，建模时首先确定中心对称基准面，以正五边形作为中心连接基体，每个尖角的斜面与中心基体的衔接处做了R0.5的圆角过渡，既消除了应力集中的隐患，也让整体造型的线条过渡更流畅，不会出现生硬的折边棱角。构件的整体厚度控制在均匀的2mm区间，不管是采用3D打印FDM工艺制作手板，还是采用ABS注塑批量生产，或是采用薄铝板冲压成型，都能保证壁厚均匀，不会出现缩痕、冲穿或者打印翘边的问题。

　　从安装边界来看，构件背部预留了直径3mm的沉头安装孔位，孔位中心距离构件最外端尖角的距离为整体外接圆半径的二分之一，安装时可以采用M3的沉头螺丝直接固定在墙面、展架或者设备外壳上，也可以在孔位处穿入挂绳作为悬挂装饰使用，不需要额外设计转接支架，降低了配套安装件的成本。如果作为桌面摆件使用，只需要在底部尖角处配套一个简易的U型支撑座，就可以稳定放置在平面上，支撑座与构件的接触位置做了对应的斜面贴合设计，不会出现晃动歪斜的情况。

　　在功能特性上，这款构件的所有外表面均为平面结构，表面处理的适配性很强，可以直接做喷漆、电镀、水转印等表面工艺，适配不同场景的配色需求，比如节庆场景可以做亮红色烫金处理，工业风装饰场景可以做哑光黑喷砂处理，文创产品场景可以做透明亚克力抛光处理。构件的五个尖角的角度经过反复校核，尖角端部做了0.2mm的钝边处理，既保留了五角星的锐利造型感，又不会因为尖角过于锋利造成使用过程中的磕碰划伤，符合日常用品的安全设计规范。

　　建模过程中对所有的配合面做了公差预留，单个构件的尺寸公差控制在±0.1mm以内，如果需要多个五角星组合拼装成大型装饰造型，相邻构件的贴合面可以完全对齐，不会出现拼接错位的问题。中心基体的位置做了轻量化的挖空处理，在不影响整体结构强度的前提下，降低了构件的整体重量，不管是悬挂安装还是手持使用，都不会因为自重过大带来安装负担或者使用不适感。挖空区域的壁厚同样保持均匀的2mm尺寸，避免加工过程中出现壁厚不均导致的变形问题。

　　从结构强度校核的角度来看，对构件做了10N的侧向力加载模拟，在最外侧尖角位置施加水平方向的作用力时，构件的最大变形量不超过0.03mm，完全满足日常装饰使用的强度要求，不会因为轻微的磕碰就出现变形或者断裂的情况。如果是采用金属材质制作，还可以适当降低壁厚到1.2mm，进一步减轻重量，同时依然能保持足够的结构刚度。构件的所有棱边都做了一致的倒角处理，没有出现建模过程中常见的碎面、重叠面或者非流形几何问题，不管是导入渲染软件做效果展示，还是导入CAM软件做加工刀路生成，都可以直接使用，不需要额外修复几何错误。
