微型径流式涡轮扇叶结构设计

在小型电子设备散热、微型动力系统进气增压、便携风冷装置的结构设计场景中，这类微型涡轮扇是核心的动部件，其气动效率、动平衡表现直接决定整套风冷或增压系统的实际运行效果。不同于普通轴流扇叶的直吹式气流走向，该涡轮扇采用离心式径流结构设计，气流从扇体中心的轮毂区域轴向进入，经过周向分布的扭曲叶片导流后，沿扇叶径向甩出，能够在有限的轴向安装空间内，获得比同尺寸轴流扇更高的风压输出，适配需要克服窄小风道阻力的应用场景，比如紧凑型工控主板的定向散热、小型航模动力组的进气增压、手持除尘设备的气流发生单元等场景都能见到这类结构的应用。

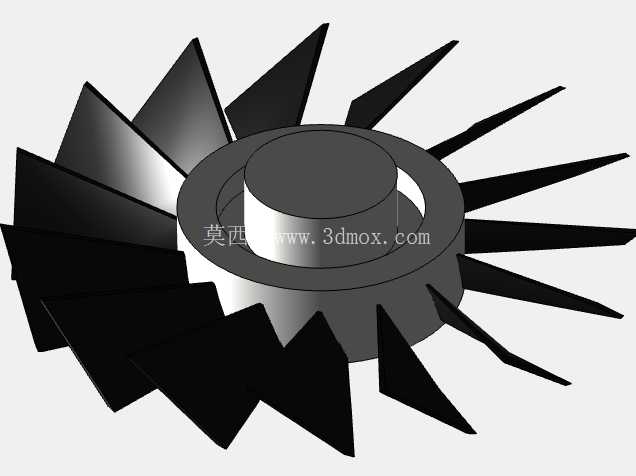

从结构设计逻辑来看，整个扇体分为中心轮毂、叶片组、外圈连接环三个核心部分，中心轮毂为阶梯式圆柱结构，中心预留的轴孔用于和驱动电机的输出轴配合，轮毂的台阶面一方面用于限制扇叶的轴向安装位置，保证装配后扇叶和电机端盖的间隙控制在合理范围，避免运行过程中出现剐蹭，另一方面加厚的轮毂结构能够提升整个旋转部件的根部强度，抵消高速旋转时叶片传递过来的离心载荷，避免长期运行后轮毂出现开裂变形。周向分布的叶片采用变截面扭曲设计，每个叶片的安装角从根部到外缘逐步变化，根部的安装角更大，能够在气流刚进入叶道时给予足够的导流角度，减少入口处的气流紊流损失，外缘位置的安装角逐步收窄，匹配径向甩出时的气流方向，降低气流离开叶道时的尾迹损失，这种扭曲叶型的设计需要反复调整不同半径处的翼型截面角度，平衡气动效率和运行噪音之间的关系，避免出现高频啸叫。叶片外缘设置的整圈连接环，一方面能够将所有叶片的外端连接为一个整体，大幅提升整个叶栅的结构刚度，减少高速旋转时单个叶片的振动变形，降低动平衡校准的难度，另一方面这个外圈环能够和风道的内壁形成微小的配合间隙，减少叶顶位置的气流回流，提升扇叶的容积效率。

从安装边界来看，这类微型涡轮扇的轴向尺寸控制得非常紧凑，整体轴向厚度远小于同规格的轴流扇，能够适配安装空间轴向受限的设备内部，安装时仅需要保证中心轴孔和电机轴的同轴度，通过轮毂端面的定位面和电机轴的卡簧槽配合完成轴向固定，不需要额外的复杂连接结构。扇叶的外径尺寸需要和配套的风道内径匹配，单边间隙控制在0.2-0.5mm之间，间隙过大会导致气流回流损失增加，风压下降明显，间隙过小则容易因为加工公差或者运行时的热胀冷缩出现扇叶剐蹭风道内壁的问题，引发运行故障。在建模过程中，这类扇叶通常先绘制单个叶片的翼型截面，通过圆周阵列得到整圈叶片结构，之后合并轮毂和外圈环的实体，建模时需要特别注意叶片和轮毂、叶片和外圈环的连接位置做圆角过渡，避免应力集中，因为高速旋转时这些连接位置是应力最高的区域，直角连接很容易在长期交变载荷下出现疲劳断裂。

实际应用中，这类涡轮扇的运行转速通常在每分钟几千转到上万转不等，因此设计时除了气动性能，动平衡也是核心考量点，周向分布的叶片需要保证每个叶片的型面精度、重量偏差控制在极小的范围内，阵列时的角度偏差也要严格控制，否则高速运行时会产生明显的振动，不仅会带来额外的噪音，还会影响配套驱动电机的轴承寿命。和普通塑料材质的散热扇不同，这类采用金属质感外观的微型涡轮扇，通常可以适配更高的运行温度场景，在一些临近热源的安装位置，不会因为环境温度过高出现叶片变形的问题，结构稳定性更强。在做设备选型时，需要结合实际需要的风量、风压参数，匹配对应外径、叶片数量的涡轮扇，叶片数量多的扇叶运行时的气流脉动更小，噪音更低，但是相同转速下的风阻会稍大，需要匹配扭矩足够的驱动电机，叶片数量少的扇叶风阻更小，能够达到更高的转速，适合需要高风压输出的场景，但是运行时的气流脉动更大，噪音表现相对差一些，设计时需要根据实际的应用需求做权衡。
