高粘度流体输送用齿轮泵泵体结构

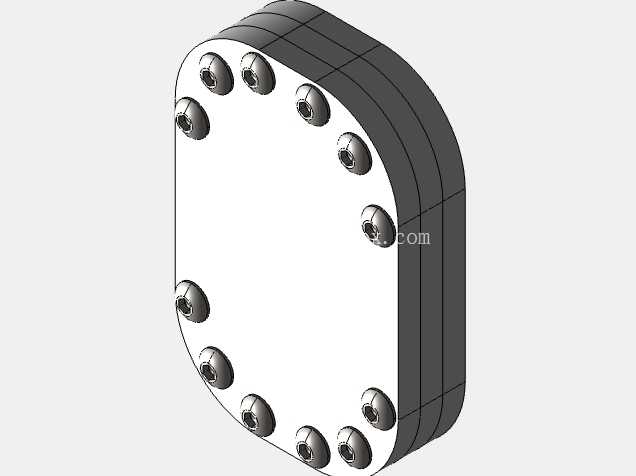

　　在重油输送、食品酱料灌装、高分子聚合物熔体输送这类涉及高粘度流体的工业场景中，普通离心泵往往会出现介质粘附、容积效率骤降、输出压力不足的问题，齿轮泵作为典型的容积式流体输送元件，凭借稳定的输出流量、较强的介质适应性，成为这类工况下的核心输送部件。本次呈现的是齿轮泵的核心承压壳体部分，也就是整套泵组的第二部分结构，区别于常规齿轮泵的圆形壳体设计，该结构采用长圆形的截面轮廓，能够在有限的安装空间内，容纳更大直径的啮合齿轮副，在不增加泵体整体宽度的前提下，提升单转的介质输送排量，适配大流量高粘度介质的输送需求。从结构设计逻辑来看，该泵体采用多层叠合的密封结构，壳体周向均匀布置12组内六角紧固螺钉，沿长圆形轮廓的曲率均匀分布，能够保证壳体结合面的压紧力均匀分布，避免高粘度介质输送时因局部压力过高出现密封面渗漏的问题，螺钉的沉孔设计完全嵌入壳体端面，不会额外占用安装空间，也能避免外接管路与紧固件发生干涉。壳体的密封面采用平面精加工设计，不需要额外加装密封垫片即可实现金属面的硬密封，在输送高温高粘度介质时，不会出现垫片老化、溶胀的问题，大幅提升设备在连续高温工况下的运行稳定性。

　　从安装边界来看，该泵体的长圆形轮廓在安装时，可直接贴合配套的安装基座平面，周向的螺钉孔同时承担壳体叠合紧固与基座安装的定位功能，不需要额外设计安装耳座，能够进一步压缩泵组的整体外形尺寸，适合在空间紧凑的集成式流体输送系统中使用。在功能设计层面，该泵体的内腔轮廓完全匹配齿轮副的啮合运动轨迹，内腔与齿轮齿顶的间隙控制在极小范围内，能够最大程度减少高粘度介质在输送过程中的回流损失，提升容积效率，针对高粘度介质流动性差的特点，泵体的进油腔位置做了圆弧过渡设计，能够降低介质进入齿轮啮合区的流动阻力，避免出现介质填充不足导致的流量脉动、输出压力波动问题。

　　在实际工况适配中，该结构可承受16MPa以内的连续工作压力，能够满足油脂输送、粘稠化工原料输送、热熔胶输送等中高压工况的使用需求，壳体的多层结构设计还预留了保温介质流道的安装空间，在输送常温下易凝固的高粘度介质时，可在夹层内通入导热油或者恒温热水，维持壳体内介质的流动温度，避免介质凝固卡滞齿轮副。从建模细节来看，该结构的所有螺钉孔位置、内腔曲面、密封端面都做了精确的特征还原，周向螺钉的分布角度完全匹配长圆形轮廓的曲率变化，不存在均匀分布导致的局部压紧力不足问题，壳体的壁厚根据不同位置的承压需求做了差异化设计，进出油口附近的承压区域壁厚适当增加，非承压区域的壁厚做了减薄处理，在保证结构强度的前提下，尽可能降低泵体的整体重量。

　　不同于常规齿轮泵的分体式端盖设计，该结构的叠合式壳体将齿轮腔、密封腔、轴承安装腔集成在同一段壳体上，减少了密封结合面的数量，从根源上降低了高粘度介质渗漏的概率，同时也简化了现场装配的工序，只需要按照对角顺序紧固周向螺钉即可完成泵体的组装，不需要反复调整端盖与齿轮轴的同轴度。在实际选型适配中，该泵体结构可搭配不同模数的齿轮副，通过调整齿轮的厚度即可实现不同排量的调整，不需要重新开模制作壳体，能够大幅降低同系列不同规格泵型的开发成本，适配不同流量需求的高粘度流体输送场景。
