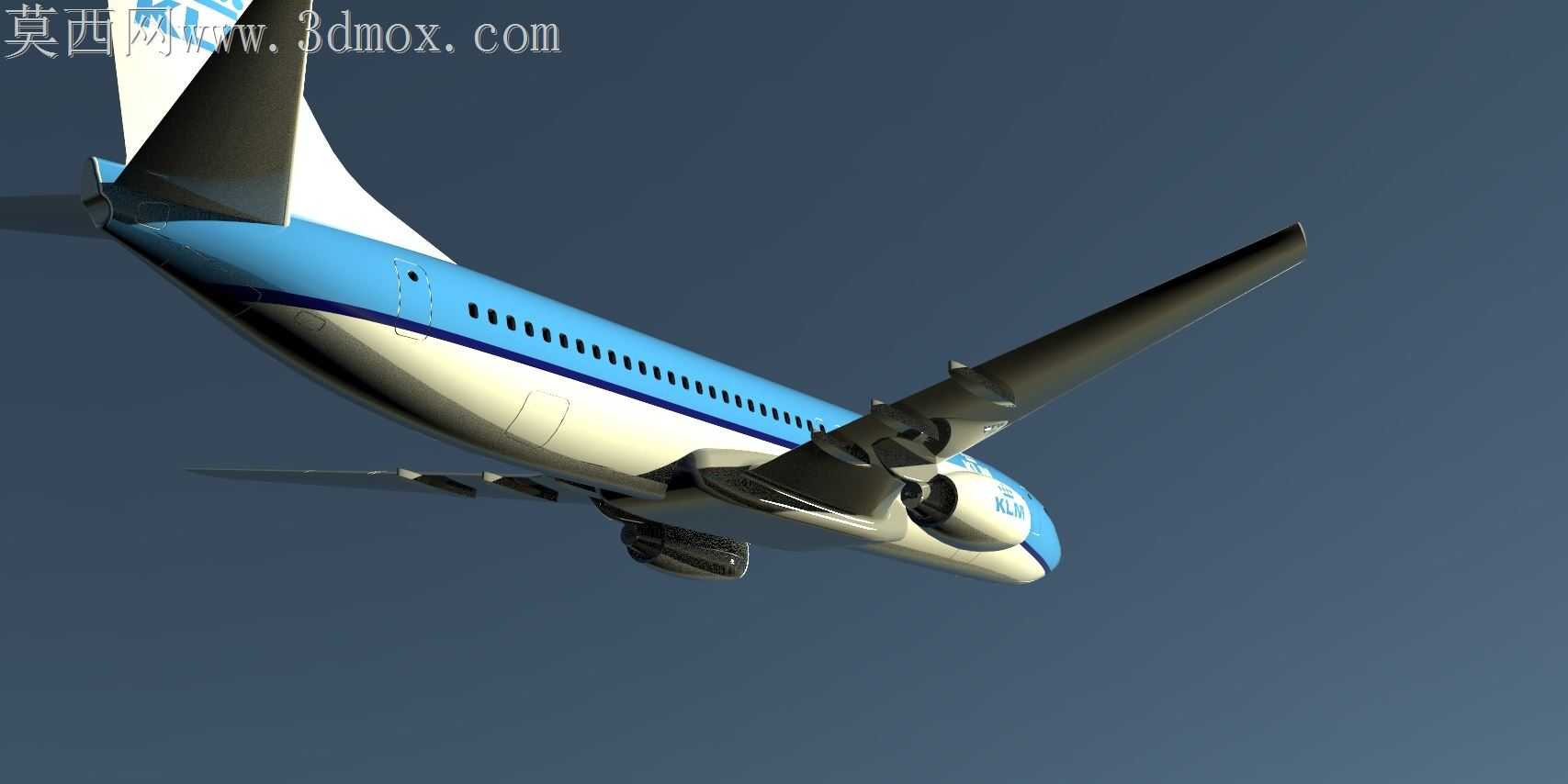

荷兰航空涂装波音737-700客机精细三维模型

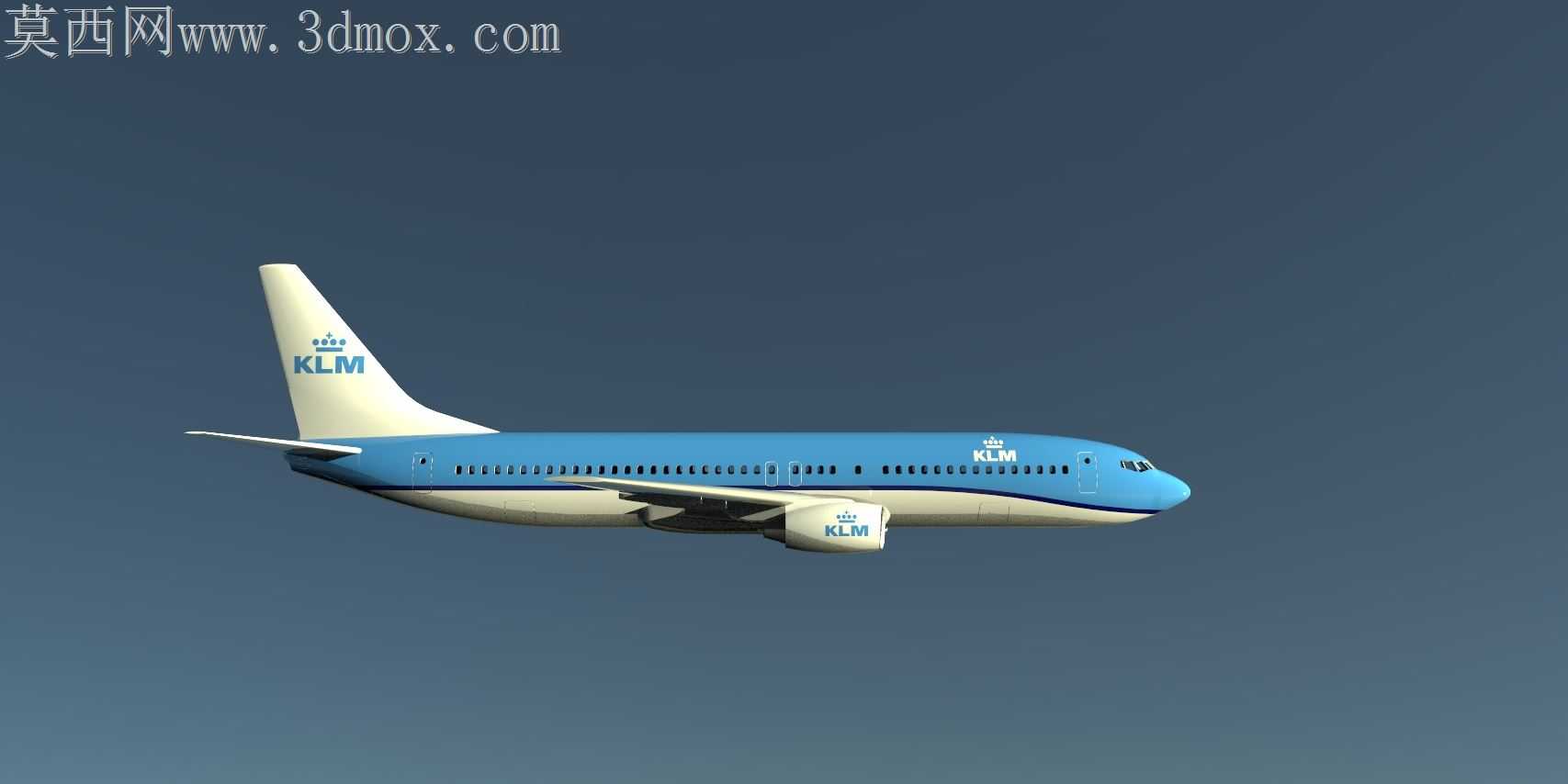

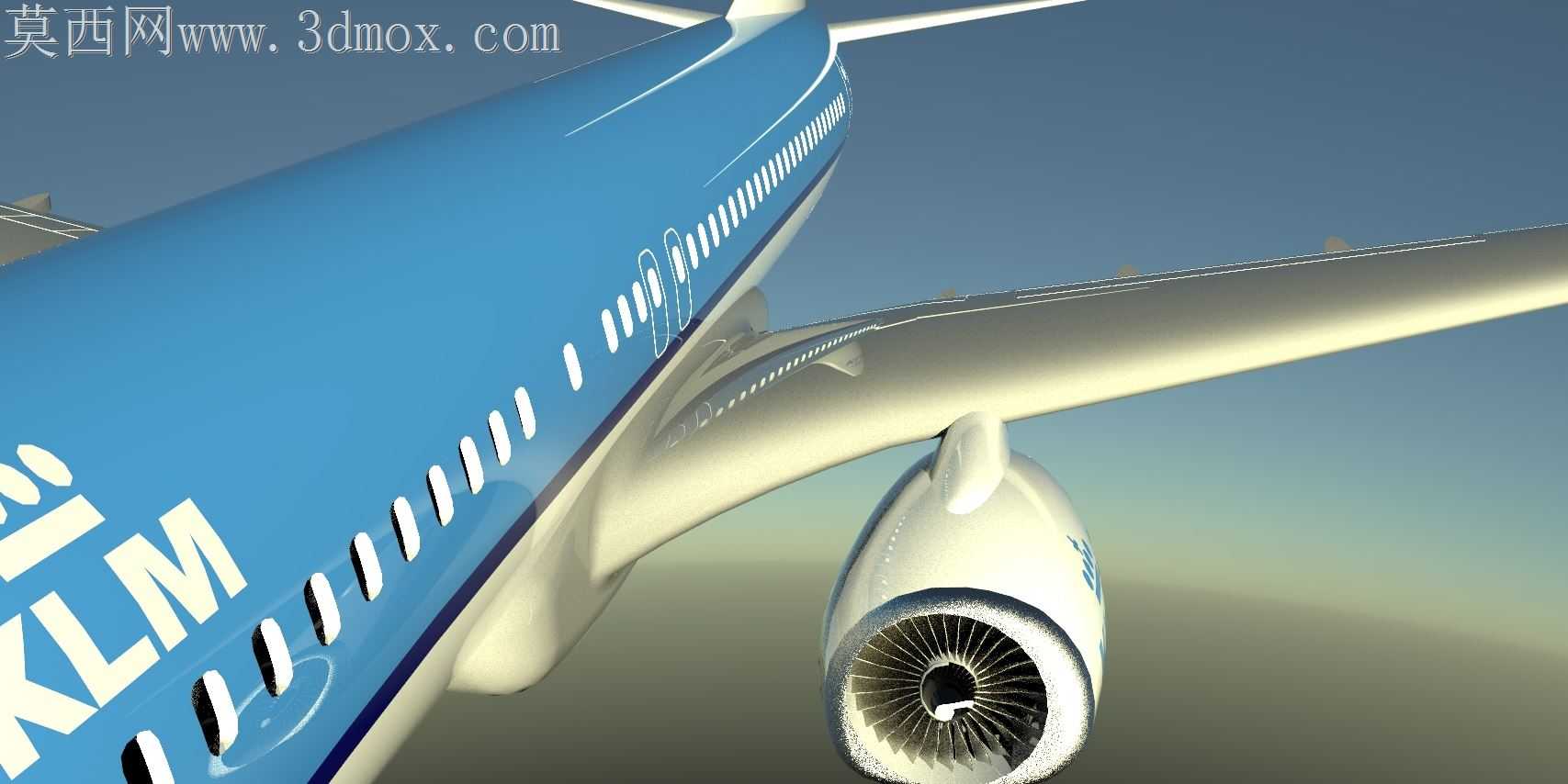

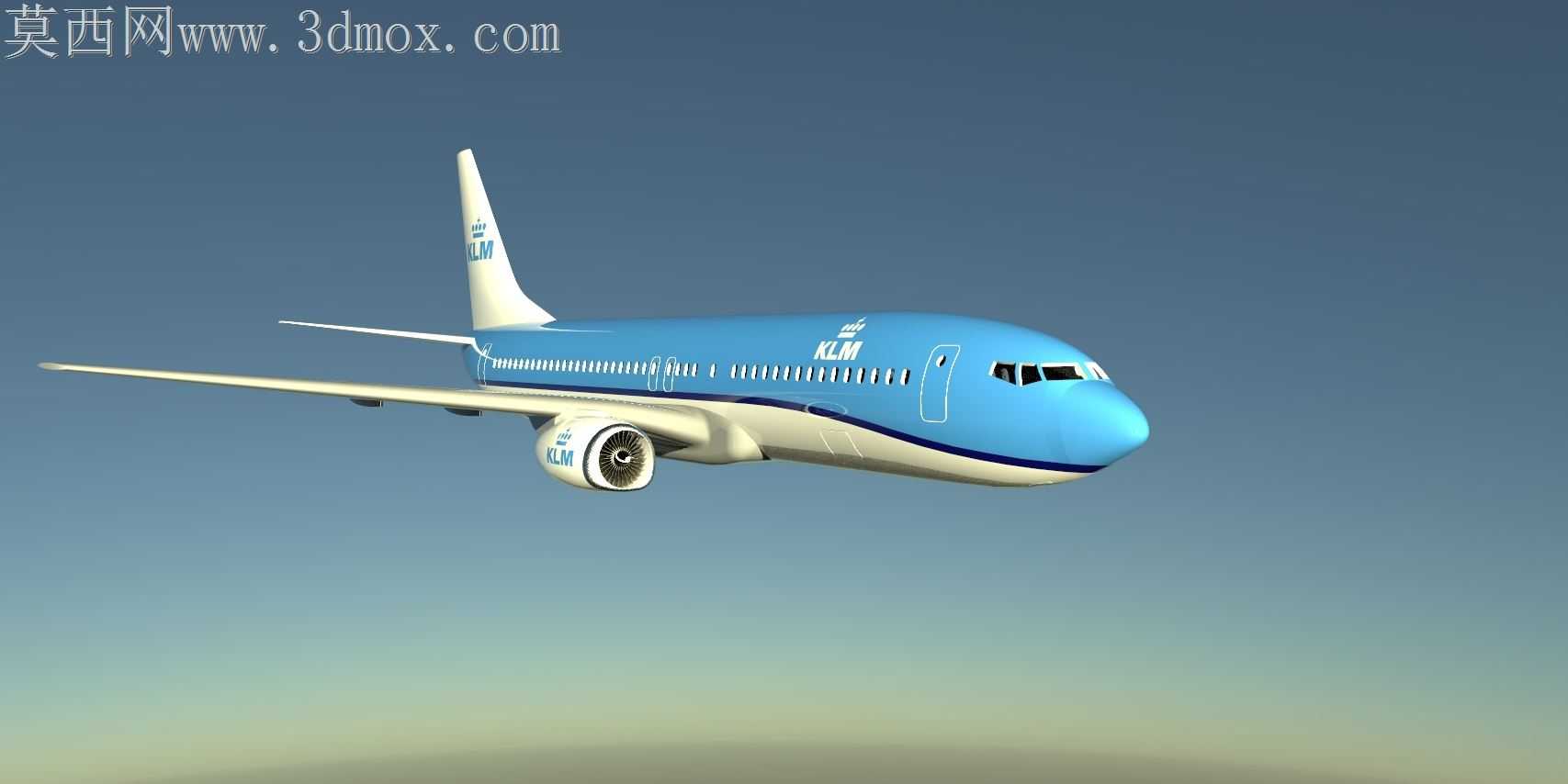

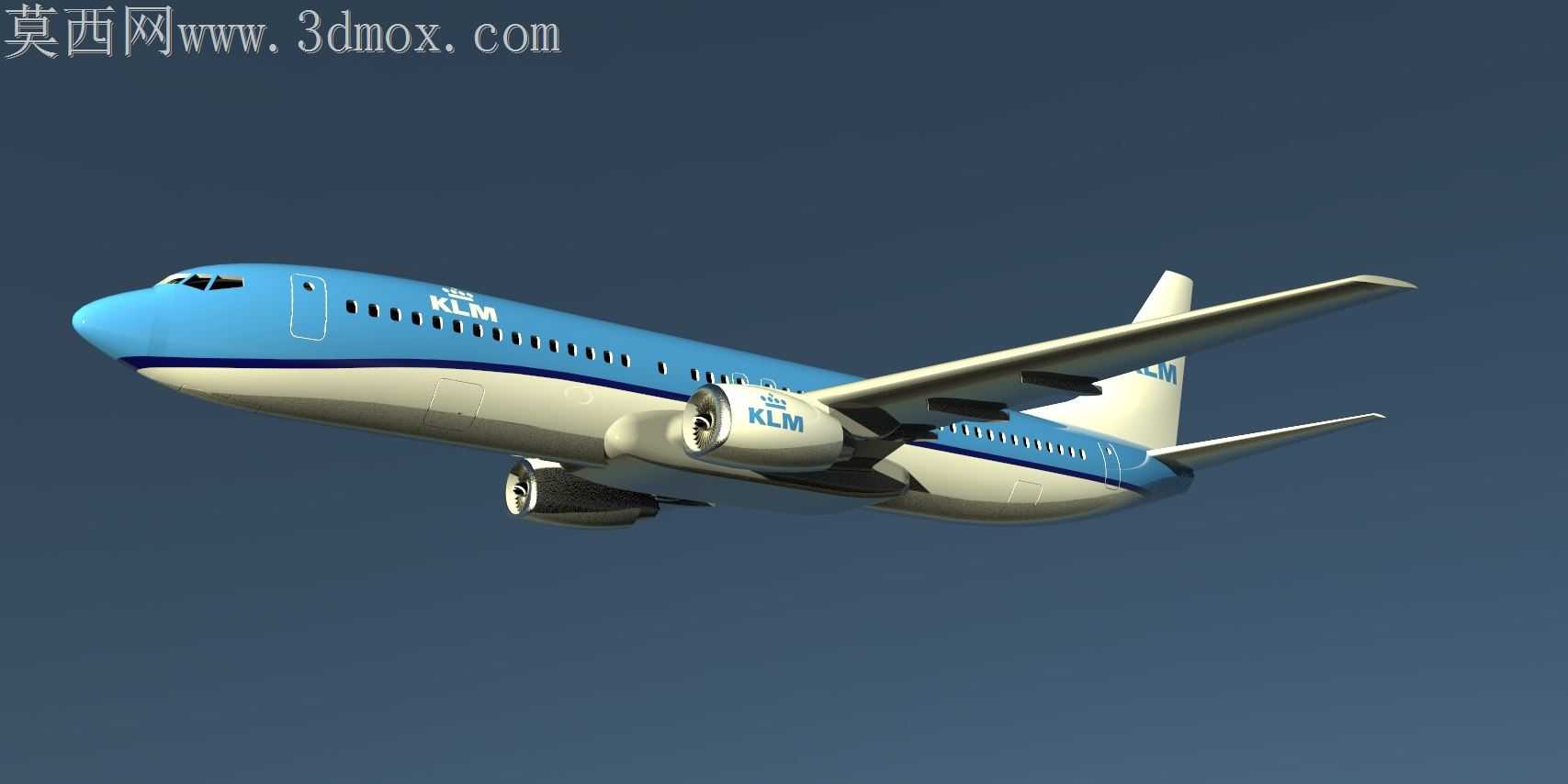

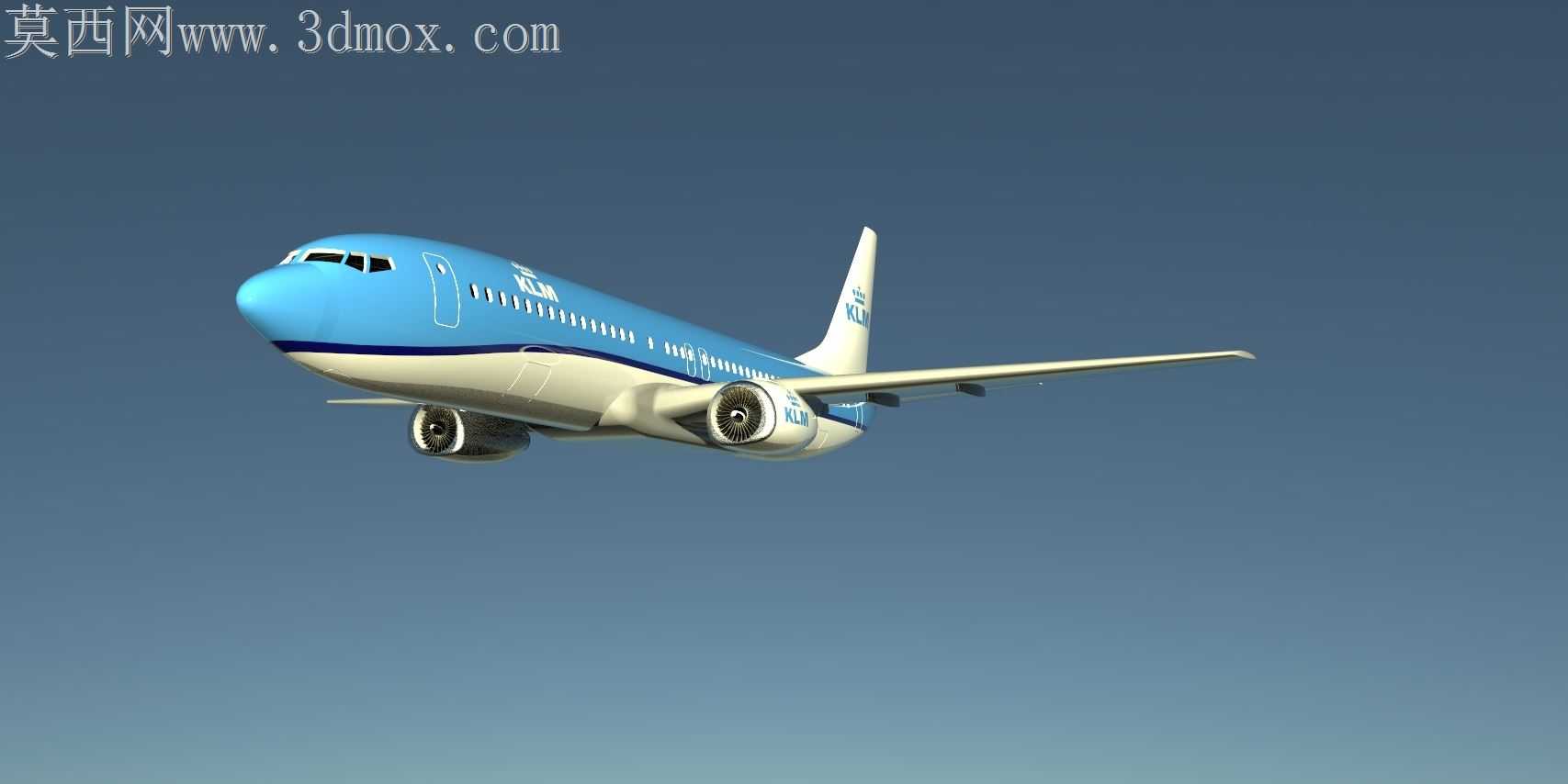

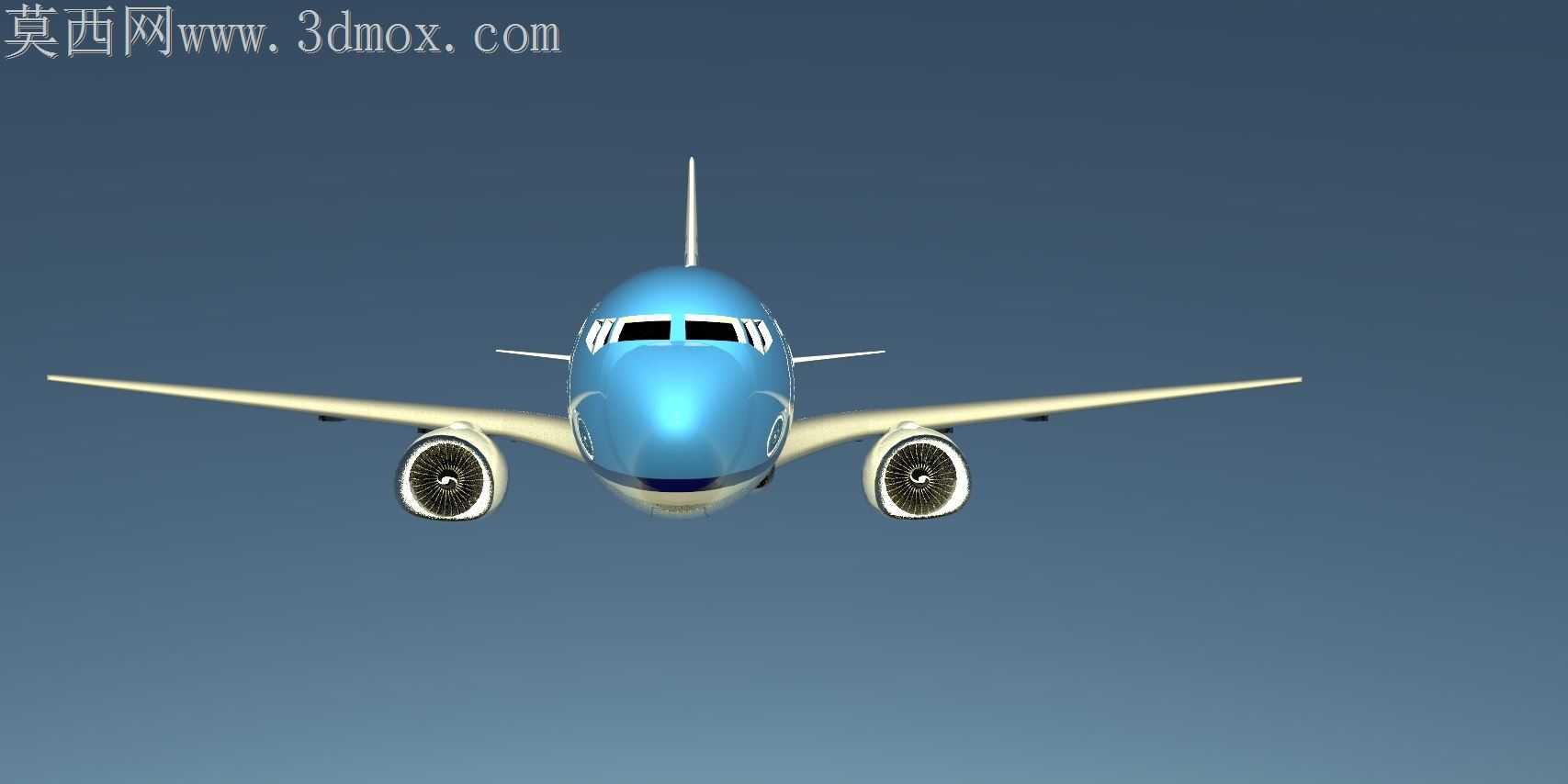

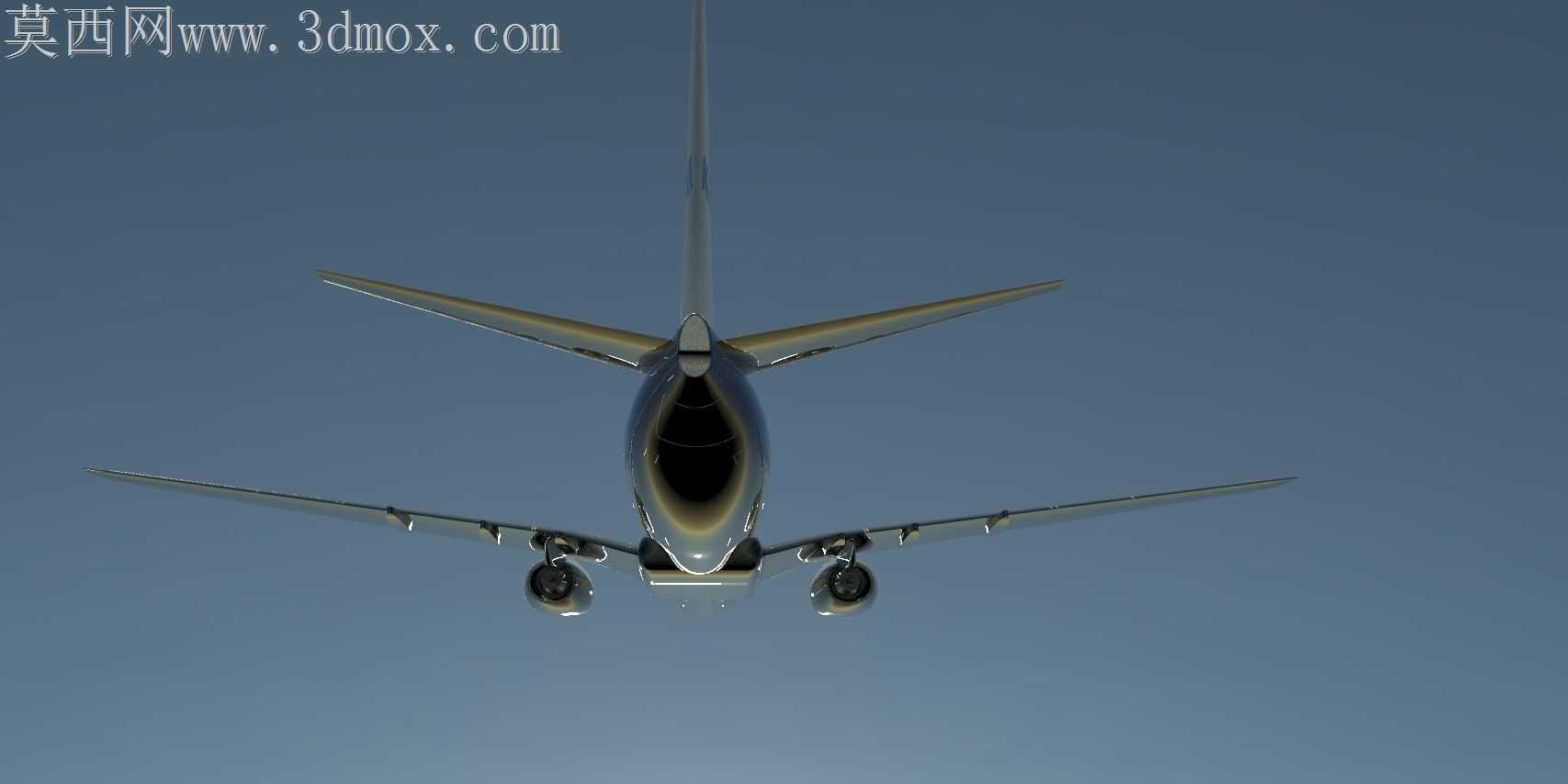

做这个民航机模型的时候，最先敲定的是曲面设计的核心思路，毕竟窄体客机的机身曲面顺滑度直接决定最终渲染的真实感，一开始没急着拉整体轮廓，先把机身截面的型值点挨个校准，参考真实737-700的机身截面数据，从机头雷达罩的圆弧过渡开始，到客舱段的等直径圆柱段，再到机尾收敛的锥段，每一段的曲率连续都卡着G2的标准走，避免出现曲面折痕或者光影断层。机头部分的风挡框架是个容易出问题的细节，一开始直接用布尔运算挖洞，结果边缘曲面出现了碎面，后来改成先在机身曲面上投影风挡轮廓线，用分割线拆出单独的曲面片再做厚度偏移，顺带把风挡玻璃的轻微弧度做出来，不会像平面玻璃那样违和。机翼部分没有直接做单片厚板，先把翼型的剖面曲线按展向位置排布好，翼根和机身衔接的地方做了过渡曲面填充，特意调整了翼根处的曲面曲率，让机翼和机身的衔接没有生硬的棱角，发动机吊舱的挂架也单独做了曲面过渡，还原真实客机的气动修型细节。尾翼部分的垂尾和平尾，特意对应荷兰皇家航空的涂装弧度调整了曲面分块，方便后续贴材质的时候不会出现贴图拉伸。材质调试的时候，机身金属白的部分没有直接用高反光的金属材质，加了一点点细微的颗粒粗糙度，模拟真实客机机身蒙皮的轻微旧化质感，荷航标志性的蓝色涂装部分调了低饱和的藏蓝色，在光影下不会太跳脱，发动机短舱的金属银部分加了轻微的拉丝纹理，驾驶舱风挡用了带轻微反射的深色玻璃材质，能透出一点点内部的座舱轮廓但不会太透。渲染的时候特意打了模拟高空自然光的环境光，主光源从侧上方打下来，刚好能在机身上拉出顺着曲面走的高光带，把机身的顺滑曲面感完全衬出来，地面加了淡淡的投影，不会让模型显得飘。整个模型做的时候特意把所有可拆分的部件都留了独立的装配基准，机身、机翼、尾翼、发动机、起落架舱门都是单独的零件，配合关系都是按真实客机的装配位置做的同轴、重合配合，后续如果要做飞行动画或者拆解演示都能直接用，不管是航空科普展示还是民航相关的设计实训参考，都能直接拿来用，不会出现曲面破面或者装配错位的问题。
