双轮支柱式飞机起落架结构设计

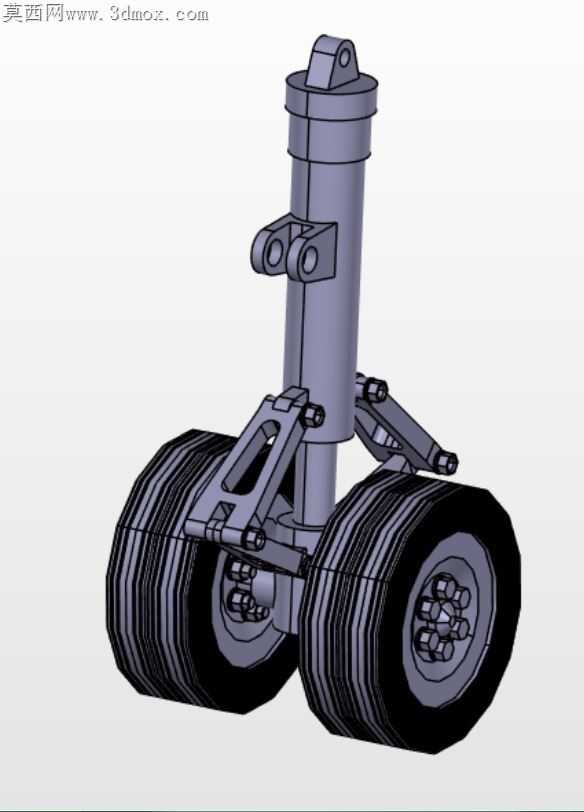

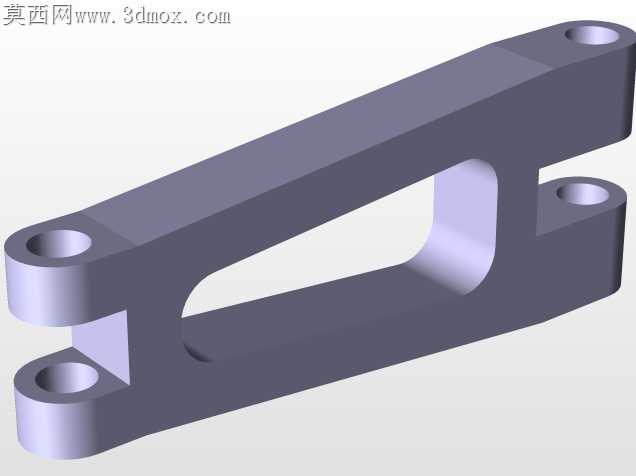

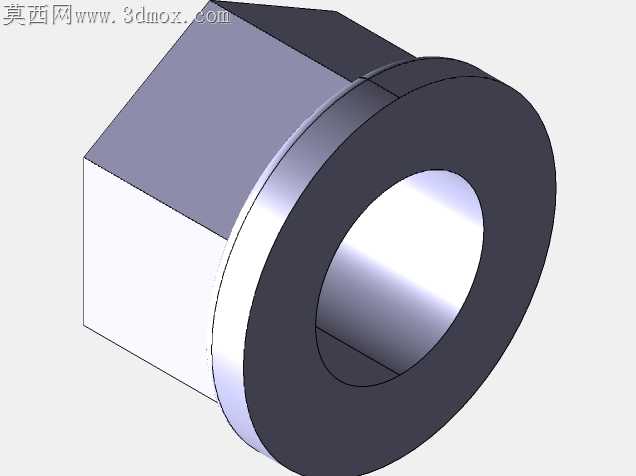

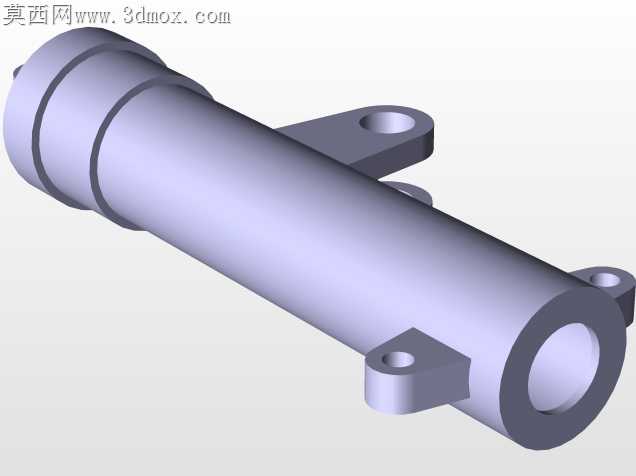

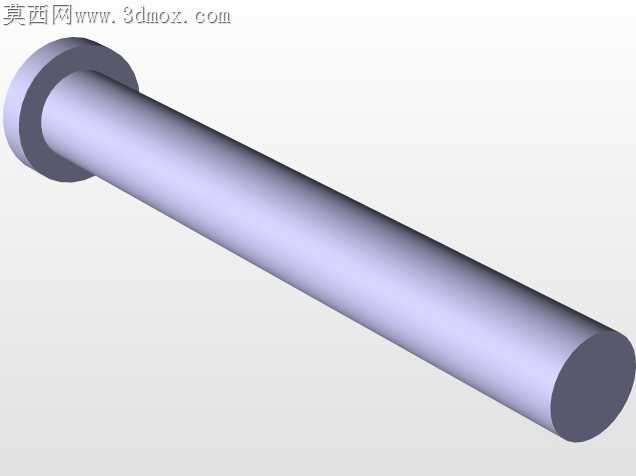

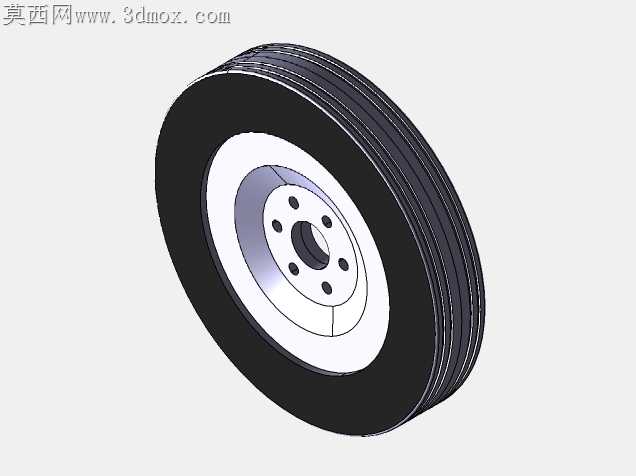

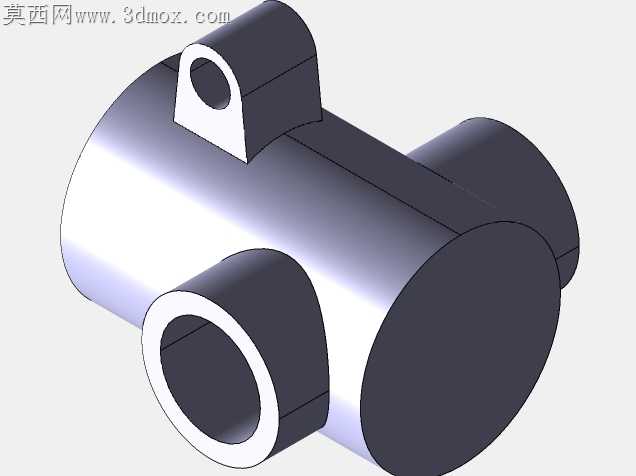

航空地面起降工况里，起落架要同时扛住垂直冲击、侧向滑移、刹车扭矩三类复合载荷，单轮构型的接地比压很难适配硬化跑道之外的临时起降场景，双轮并列的布局从根源上分散了单轮承载的应力峰值，也降低了轮胎被跑道杂物扎穿后的失效风险。缓冲支柱的外筒壁厚做了梯度变化，靠近上端铰接耳的位置壁厚加厚2mm，对应起降时支柱承受弯矩最大的区域，往下靠近轮轴连接的位置逐步减薄，在不突破强度阈值的前提下压缩了整体重量，不会给机身增加多余的死重。摇臂与支柱的铰接位置特意留了0.12mm的配合间隙，这个数值是反复核对过的，间隙过小会导致起降缓冲过程中铰接点卡滞，缓冲行程无法完全释放，间隙过大又会在滑跑阶段产生多余的摆振，传递到机身引发驾乘不适甚至结构疲劳。轮组的双胎并列间距控制在单胎宽度的0.8倍，既避免了间距过小导致轮胎高速滑跑时互相摩擦生热，也不会因为间距过大增加支柱根部的附加弯矩，每个轮毂上的螺栓孔位都做了沉头处理，螺栓锁紧后端面完全贴合轮毂平面，不会出现凸起剐蹭轮胎内壁的隐患。上端的铰接耳采用双耳片布局，两个耳片的同轴度公差控制在0.05mm以内，安装时不会出现销轴强行敲入导致的耳片内应力残留，耳片上的润滑脂槽直接开在铰接孔内壁，日常维护时不用拆解销轴就能直接加注润滑脂，减少外场维护的工作量。扭力臂的连接孔位都压装了衬套，磨损后只需要更换衬套就能恢复配合精度，不用整体更换扭力臂构件，大幅降低了全生命周期的维护成本。轮胎表面的胎纹做了等距环形排布，湿滑跑道上可以快速排开接地面的水膜，避免滑跑时出现水滑现象，胎侧的加强筋结构对应侧向载荷的传递路径，大侧风着陆时能给轮胎提供足够的侧向支撑，不会出现胎侧过度形变导致的脱层问题。整个结构没有多余的装饰性构件，每一处凸起、每一个孔位都对应实际工况的载荷需求或者维护需求，所有棱边都做了R2的圆角处理，避免应力集中导致的构件开裂，哪怕是反复承受起降冲击的交变载荷，也能保证足够的疲劳寿命。
