铆接金属板船体弯曲网格单元结构

　　在船舶与海洋工程装备的结构设计领域，船体曲面段的轻量化承载结构一直是研发重点，传统船体加筋板结构在大曲率曲面段存在筋条排布适配性差、焊接变形难控制、曲面贴合度不足的问题，这套铆接式弯曲板单元网格结构，正是针对大曲率船体曲面段的承载需求开发的模块化拼装结构。从实际应用场景来看，这类结构主要适配船体舷侧曲面段、球鼻艏过渡段、上层建筑弧形围壁这类需要连续曲面承载的部位，相比传统整板焊接加筋的工艺，模块化网格单元可以提前在车间完成预制，现场仅需完成单元间的铆接作业，大幅降低高空或狭窄舱段的焊接作业量，同时铆接结构的应力集中系数更低，在船舶航行遭遇波浪交变载荷时，能更好地分散曲面段的局部应力，避免焊接接头位置的疲劳裂纹萌生。

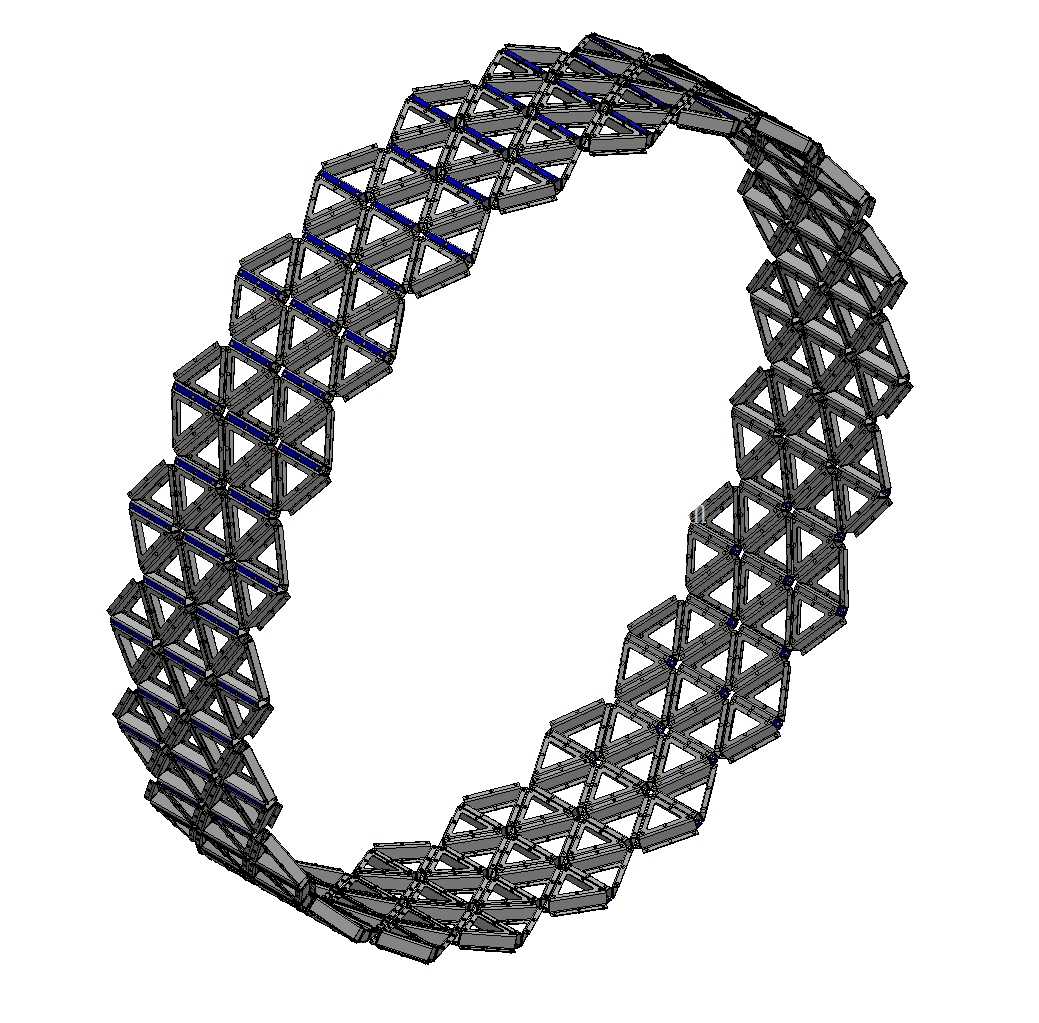

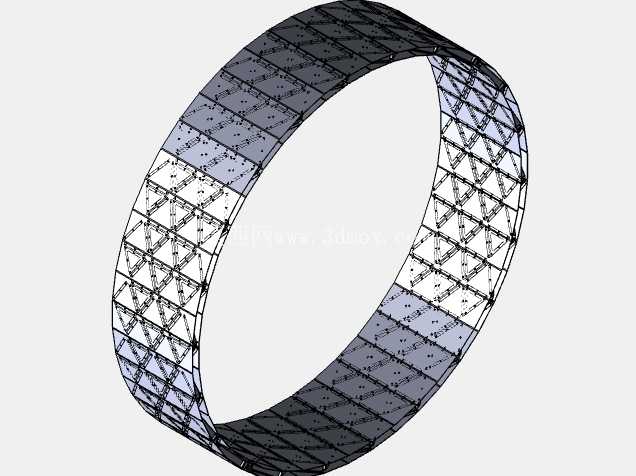

　　从结构功能特性来看，每个网格单元采用冲压成型的金属板框作为基础构件，单元之间通过预留的铆接孔实现周向连接，拼接完成后自然形成连续的环形弯曲承载面，网格的镂空结构在保证整体结构刚度的前提下，能有效降低结构自重，对于高速船舶而言，结构自重的降低可以直接提升有效载荷占比，降低航行时的能源消耗。设计过程中首先要匹配船体曲面的曲率半径，确定单个网格单元的弯折角度与边长尺寸，单元的尺寸边界需要兼顾两个核心要求：一是单块单元的尺寸不能过大，避免冲压成型时出现板材回弹导致的曲面精度偏差，二是单元尺寸不能过小，否则会增加现场铆接的工作量，提升整体装配成本。

　　从安装边界来看，这套网格结构的边缘单元预留了与船体主纵骨、横舱壁连接的铆接法兰，法兰上的孔位按照船体骨材的标准间距排布，不需要在现场额外配钻孔位，装配时可以直接与现有船体骨材完成对接，网格单元的板厚根据所在船体部位的水压力计算值确定，水线以下区域的单元板厚适当增加，水线以上的上层建筑区域可以采用更薄的板材进一步减重。不同于传统的焊接网格结构，铆接连接的方式让单个单元具备可更换性，船舶运营过程中如果局部网格单元因为碰撞、腐蚀出现损坏，只需要拆除对应位置的铆钉更换受损单元即可，不需要对周边结构进行大面积的切割与补焊，大幅降低后期的维护成本。在结构受力层面，网格单元的菱形排布方向经过了载荷路径优化，沿着船体总纵弯曲的主应力方向排布单元的主承载边，让板材的纤维方向与主应力方向重合，最大化发挥金属板材的抗拉压性能，单元之间的铆接点采用沉头铆钉设计，装配完成后结构外表面保持平整，不会出现突出的铆钉头影响船体曲面的水动力性能，对于有隐身需求的特种船舶而言，平整的外表面也能更好地敷设吸波涂层，减少雷达反射面积。

　　在预制生产环节，每个网格单元的弯折角度通过专用冲压模具保证一致性，单元上的铆接孔采用数控冲压加工，孔位精度控制在0.1mm以内，避免现场装配时出现孔位错位无法穿入铆钉的问题，单元表面提前做防腐预处理，铆接完成后仅需要对铆钉头位置做补涂防腐即可，相比传统焊接结构需要整体做焊后防腐处理，能节省大量的涂装作业时间。这类网格结构除了应用在船体曲面段之外，也可以拓展应用到大型储液罐的弧形罐壁、大跨度曲面场馆的屋面承载结构等场景，只需要根据目标曲面的曲率调整单个单元的弯折角度，就可以快速适配不同半径的曲面承载需求，具备很强的通用适配性。
