风洞试验快速释放测力夹具结构

　　这套结构面向风洞试验段内模型换装与测力连接场景，核心要解决的是缩比飞行器模型在网格支撑平台上的快速定位、锁紧释放以及六向力传递问题。风洞试验的有效运行窗口很宝贵，试件进出试验段、姿态调整、支撑点复核都占用吹风周期，常规螺栓压板固定方式虽然可靠，但每次更换模型都要反复对孔、预紧、复测，操作空间又受洞体壁面和观察窗限制，效率很低。该夹具把定位、锁紧、释放和测力接口整合在同一组件内，模型到位后通过凸轮机芯完成夹紧，不需要多颗紧固件依次施拧，适合短时间内完成多状态试件切换。

　　从受力路径看，夹具本体承担模型与支撑网格之间的载荷过渡。飞行器模型在吹风时承受升力、阻力、俯仰力矩以及偏航、滚转方向的复合载荷，连接件不能只考虑轴向拉紧，还要控制接触面的滑移和间隙。结构采用类似D型车床卡盘的多轴测力布置思路，夹紧点围绕模型中心区域分布，使力流尽量对称传入后方支撑。多接触点共同承载可以降低单点局部应力，也能减少模型因单侧约束造成的姿态偏差。对于带翼面、尾翼和发动机舱外形的试件，夹具连接位置需要避开主要气动外形，尽量布置在模型腹部或背部低干扰区域，同时保证支撑刚度不会引起明显振动。

　　快速释放功能是设计重点。凸轮锁机构通过转动或拨动执行件，将输入动作转换为夹紧块的径向收放；锁紧时利用凸轮升程推动接触件压入模型接口，释放时夹紧块退回，使模型能够直接脱离夹具。这种机构的优点是操作行程短、动作明确，现场人员可以通过手柄位置判断锁紧状态。为了避免吹风振动导致凸轮回松，设计中需要关注锁止角、接触面摩擦条件和弹性预紧元件的匹配。凸轮升程不能过小，否则制造误差和轻微磨损后会造成夹紧不足；升程也不能过大，否则操作力上升，释放瞬间可能产生冲击。较合理的方式是在夹紧末端保留一小段自锁区间，并通过弹簧或阻尼件维持接触压力。

　　六轴液压或陀螺仪式连接概念在方案中体现为多自由度约束与测量兼容。夹具并不只是把模型“压住”，还要为空气耙式传感器阵列或内部测力单元提供稳定基准。传感器阵列围绕中间旋转点布置时，模型姿态变化产生的力和力矩需要通过夹具轴线准确传递，任何附加摩擦、偏心或装配间隙都会混入测量结果。因此，配合面应采用可重复定位的几何基准，例如圆柱面、锥面或定位销组合，使模型每次装入后都能回到同一坐标位置。夹紧力方向最好与定位面法向协调，避免在锁紧过程中把试件推离基准。

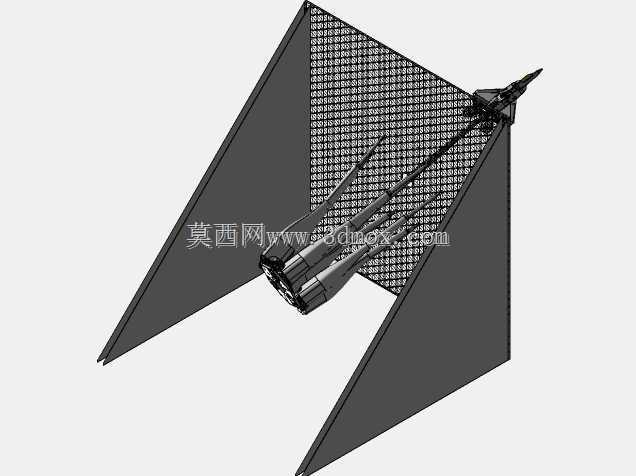

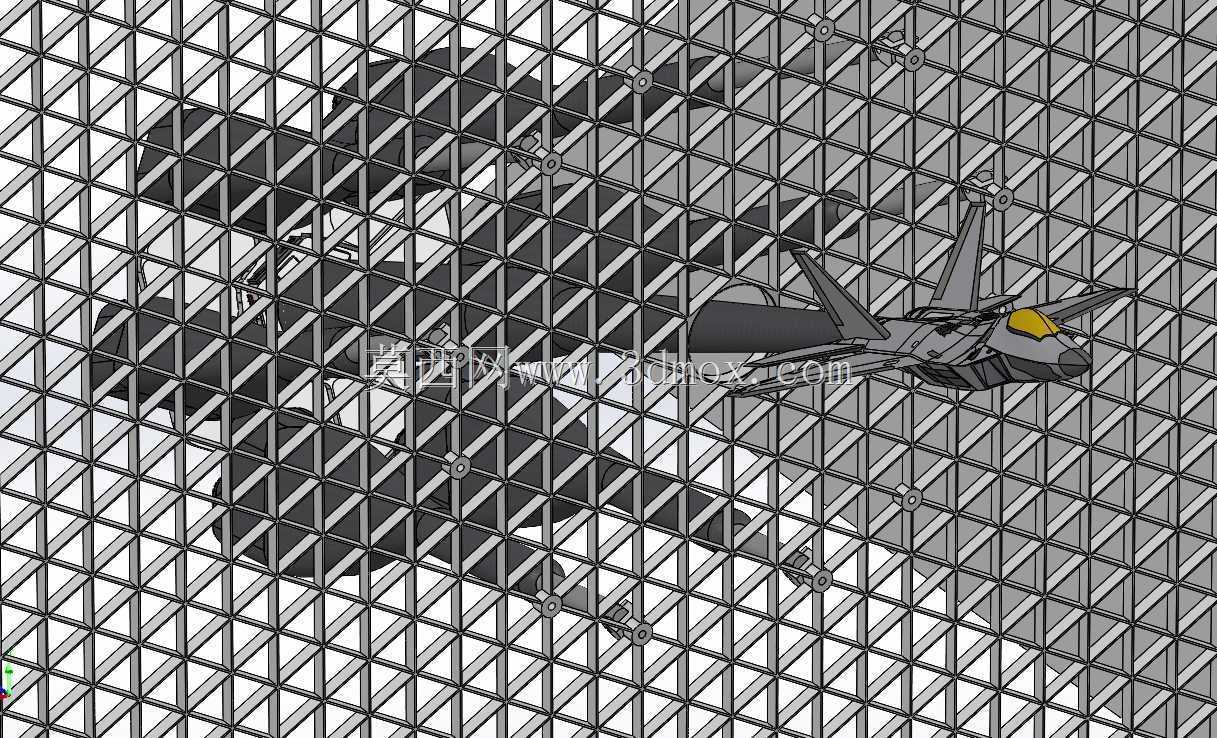

　　外形与安装边界方面，夹具需要适配风洞内部的网格支撑平台。网格平台由交错杆件形成规则菱形或三角形开孔，支撑点可调，但可用连接位置受孔格尺寸限制。夹具底座应留出与网格节点配合的压紧或穿装空间，底部轮廓不能与相邻杆件干涉；上部夹紧机构则要控制高度，避免在模型下方产生过大的阻塞面积。对于缩比飞机模型，夹具外露部分应尽量紧凑，尤其是靠近机翼、尾流和喷管区域的结构，需要减少对绕流场的扰动。若夹具必须位于模型下方，可将主体做成低矮、流线化或棱边收窄形式，并让锁紧操作件朝向人员可触及的一侧。

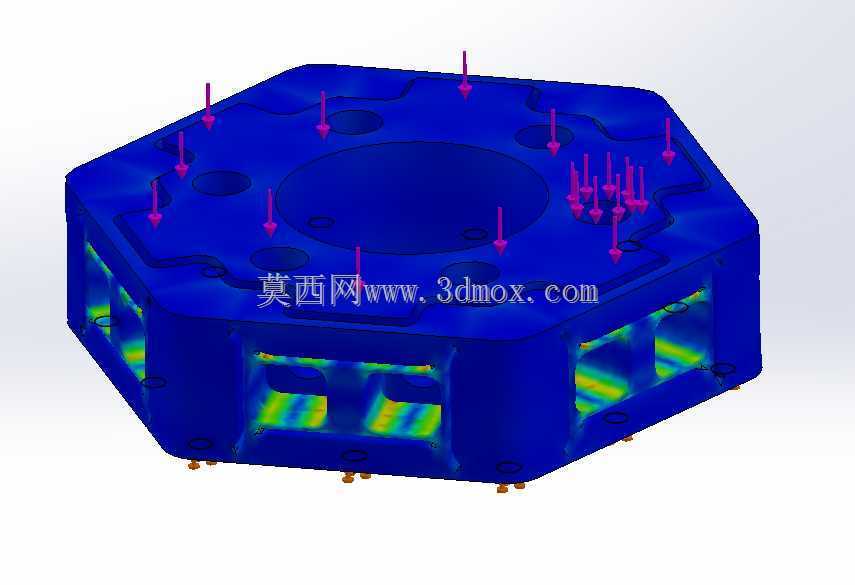

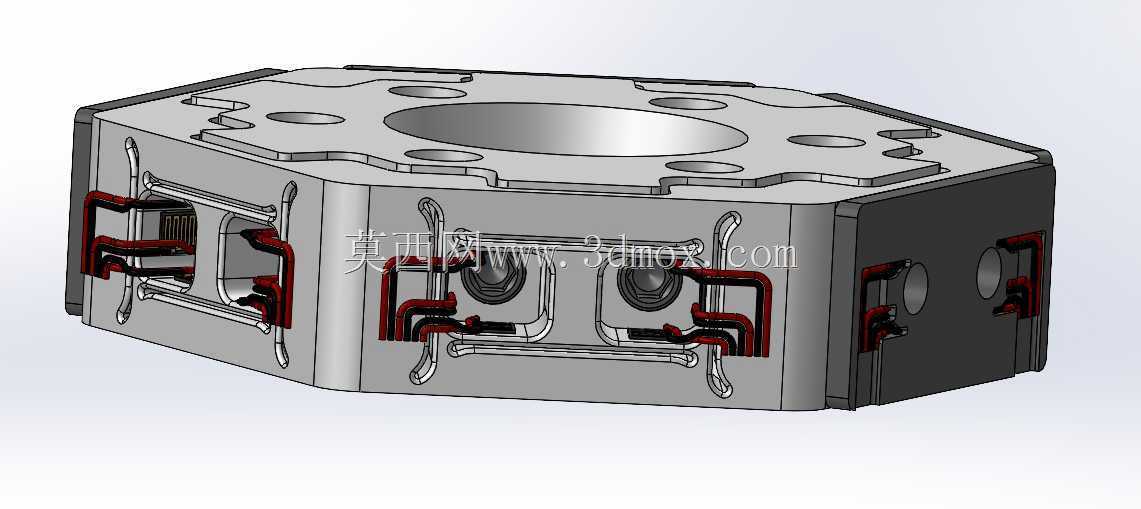

　　建模时需要分别表达基座、凸轮轴、夹紧爪、定位销、弹性件、连接件和模型接口。装配关系上应先确定模型旋转中心与传感器阵列中心，再反推夹具安装面和支撑网格节点的相对位置。运动检查要覆盖夹紧与释放两个极限状态，确认夹爪行程内不与模型蒙皮、网格杆件或传感器线束碰撞。受力检查则关注凸轮接触区、夹爪根部和底座固定孔，这些位置在反复加载和频繁操作中最容易出现磨损或疲劳。对于实际加工，凸轮与夹爪接触面可选用耐磨材料并进行表面硬化，定位面需保证可替换性，避免长期使用后基准磨损影响整套装夹精度。

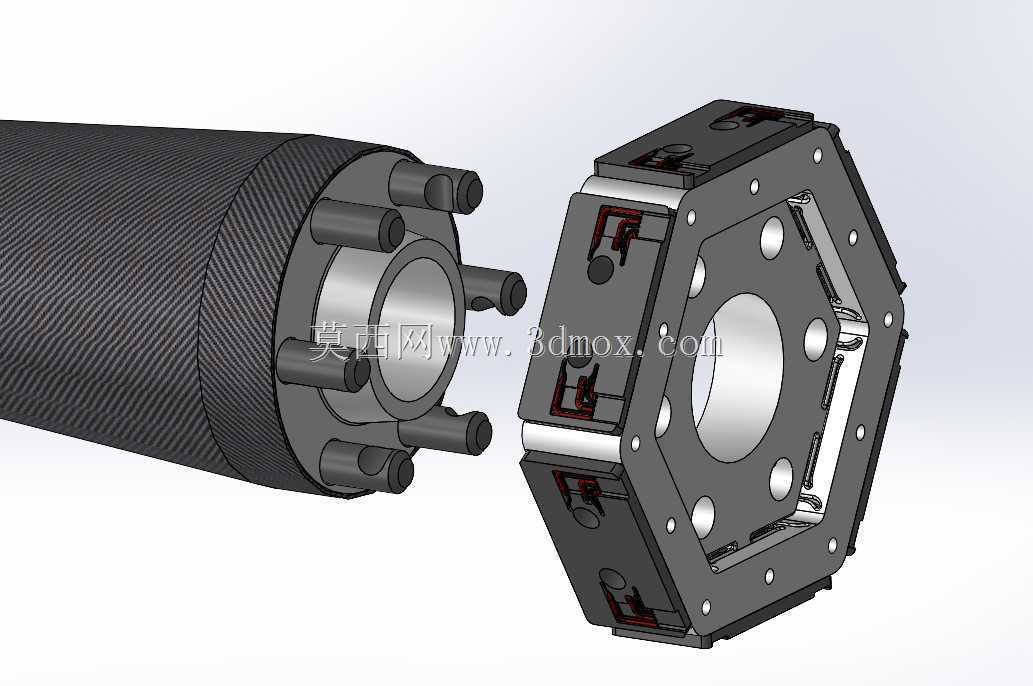

　　现场使用流程上，模型先沿定位接口落入夹具，确认基准面贴合后操作凸轮锁完成夹紧；释放时反向动作，夹爪退出，模型即可吊离或移出试验段。该思路兼顾了风洞试验对快速换装、姿态重复、测力稳定和支撑刚度的要求，也为后续增加更真实的液压驱动、传感器布线和模型专用转接件留下了结构空间。
