带合模分型线的鸡蛋造型铸造模腔

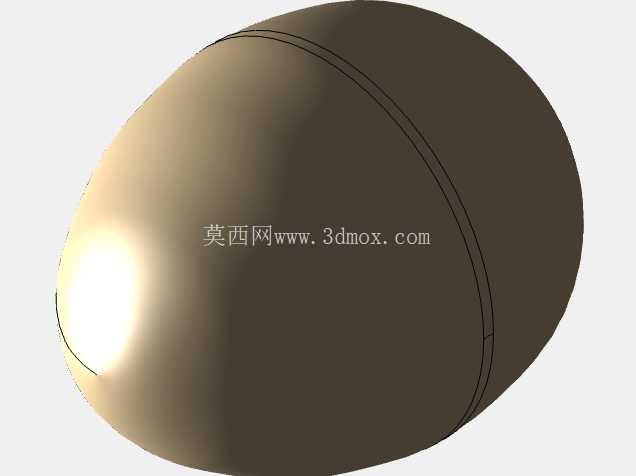

　　从结构设计逻辑来看，整个模腔采用上下对开的分型结构，分型线沿着鸡蛋长轴方向的最大轮廓线布置，这条在渲染图上清晰可见的合模缝位置，是经过多次曲面曲率核算后确定的——既能够保证开模时坯件不会出现卡滞，也能最大程度减少合模时的飞边产生，降低后续坯件修整的工作量。曲面构建阶段没有采用简单的椭球方程直接生成，而是采集了真实鸡蛋的多组截面轮廓点云，通过样条曲线拟合后生成连续曲面，保证曲面各个位置的曲率过渡和真实鸡蛋的自然形态一致，不会出现机械感的规则曲面痕迹。模腔的壁厚设计遵循均匀等厚原则，整个型腔周圈的壁厚偏差控制在0.2mm以内，避免铸造过程中因为壁厚不均导致的热量传导差异，进而引发坯件局部缩孔、成型不完整的缺陷。日常接触到的仿生类铸造制品，很多时候需要依托精准的曲面模腔来完成坯件成型，这款鸡蛋造型的模腔结构，最初的设计出发点是服务于食品级铸造工艺的试样验证，也可适配工艺品铸造环节的小批量打样需求。在食品加工装备的配套模具开发里，类似的椭球曲面成型结构常被用于巧克力浇注、糖果铸造成型的工装验证，通过等比例还原鸡蛋的自然曲面弧度，能避免成型坯件出现棱角、分型错位等问题，保证成品外观的自然流畅度。

　　安装边界方面，模腔的上下模外侧都预留了统一的定位止口，止口的配合公差采用H7/h6的间隙配合，能够和通用的模架直接适配，不需要额外加工定制连接结构，适配市面上多数小型立式铸造设备的模架安装尺寸，不需要对现有设备做改造就能直接投入使用。在实际生产场景里，这类仿生曲面模腔除了食品铸造领域的应用，也可以用于教学演示环节的铸造工艺实操，帮助学员理解曲面分型、合模定位的基础逻辑，相比规则几何形状的模腔，这类自然曲面的模腔更能考验工艺参数的匹配度，包括合模压力、浇注速度、脱模角度的设置是否合理。设计过程中特意在模腔的长轴两端预留了微小的脱模斜度，虽然鸡蛋本身的曲面弧度已经具备自然脱模的基础，但增加0.5度的微斜度后，能够进一步降低脱模时的坯件表面划伤概率，尤其是在采用石蜡、低熔点合金作为铸造原料的时候，微小的斜度就能大幅提升成品的合格率。模腔的合模定位除了外侧止口之外，在分型面的四个角位还设计了锥形定位销孔，合模时定位销能够自动导正上下模的位置，避免反复开合模之后出现的型腔错位问题，保证每一次合模后的型腔轮廓度偏差不超过0.1mm。

　　考虑到小批量生产的清模需求，模腔的内表面没有做复杂的纹理结构，光滑的曲面设计能够减少原料残留，清模时只需要采用常规的压缩空气吹扫配合软质擦拭工具就能完成清洁，不需要拆解模腔结构，能够缩短生产间隙的准备时间。很多初次接触仿生件铸造的工程师容易犯的错误是直接套用规则几何体的分型逻辑，把分型线设置在曲面曲率变化突兀的位置，最终导致开模时坯件被拉裂，或者飞边过大增加后续处理成本，这款模腔的分型线位置选择，就是沿着曲面的最大投影轮廓布置，开模时上下模的运动方向和曲面法向的夹角始终保持在合理区间，不会出现脱模倒扣。

　　另外在模腔的浇注口位置设计上，特意将进料口设置在鸡蛋长轴的一端，也就是曲率半径较小的尖端位置，这样浇注时原料能够顺着曲面自然流向型腔的另一端，减少卷气问题的产生，避免成品内部出现气孔缺陷。排气槽则布置在分型线的另一端，也就是鸡蛋的钝端位置，槽深控制在0.03mm，既能保证型腔内的空气顺利排出，又不会让原料渗入槽内形成飞边。整个模腔的外部轮廓采用圆柱形装夹基准，能够直接和三爪卡盘、通用模座配合，不需要设计专用的装夹结构，不管是用于教学实操的小型台架，还是生产线上的小型铸造设备，都能快速完成装夹定位，减少安装调试的时间成本。
