机载陀螺罗盘控制单元结构设计

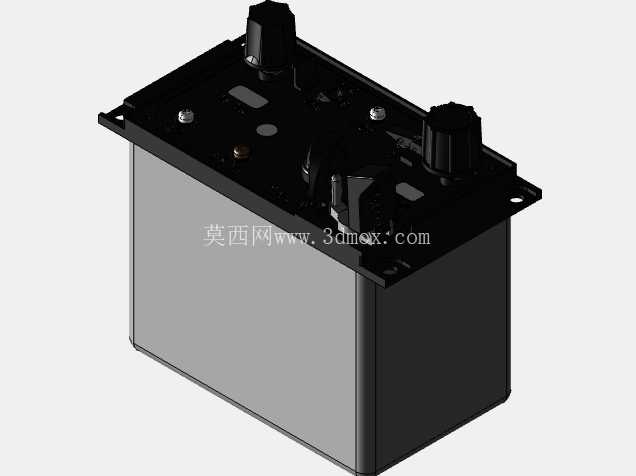

该结构件为机载陀螺罗盘系统的核心控制承载单元，主要服务于固定翼、旋翼类飞行器的航电导航场景，作为陀螺罗盘主体的安装基座与操作交互载体，承担核心惯性测量组件的防护、操作指令输入、信号转接传输的实际功能，在飞行器导航链路中为机组提供稳定的方位基准输出，保障飞行过程中航向数据的持续可靠。

从实际使用场景出发，该单元采用嵌入式安装设计，安装法兰边设置于壳体上部周侧，法兰上预留4处对称分布的安装通孔，可直接通过紧固件固定在航电设备舱的安装支架上，安装时法兰边与支架安装面完全贴合，能承受飞行过程中的持续振动与瞬时过载，不会出现松脱移位问题。壳体主体为长方体封闭式结构，主体侧壁采用等厚薄壁设计，在控制整体重量的同时具备足够的结构强度，可隔绝设备舱内的杂散电磁干扰，保护内部的惯性测量元件不受外界电磁环境影响，同时避免内部电路信号向外泄露干扰其他航电设备。

上部操作面板的设计完全贴合机组操作逻辑，面板上设置两个带防滑齿纹的旋钮式操作件，分别对应罗盘的工作模式切换、方位校准功能，旋钮的阻尼力矩经过匹配设计，飞行过程中戴飞行手套操作也能精准调节档位，不会出现误触滑转的问题。面板上还分布有状态指示窗口、固定紧固件、调节电位器等结构，所有外露操作件的高度均低于法兰边的上平面，安装后不会与舱内其他布线、结构件发生干涉。面板与壳体主体采用密封式连接设计，接缝处预留密封胶条安装槽，可满足航电设备的防潮、防凝露使用要求，适应高空气温、气压变化的复杂工况。

设计过程中优先考虑内部组件的安装兼容性，壳体内部预留了足够的容置空间，可容纳陀螺敏感元件、信号处理电路板、接线端子排等核心部件，内部设置多处安装柱与走线槽，电路板可通过螺丝直接固定在壳体内部的安装柱上，走线槽可规整排布内部连接线缆，避免飞行振动过程中线缆移位触碰敏感元件造成测量误差。壳体下部为封闭腔体，无额外外露开口，可避免设备舱内的灰尘、金属碎屑进入腔体内部造成电路短路。

从安装边界来看，该单元的主体外形方正，无外凸的异形结构，安装后占用的舱内空间规则，便于设备舱整体布局时的空间核算，相邻安装的其他航电设备可紧贴该单元侧壁布置，不会出现空间浪费。上部法兰边的伸出长度经过优化，既保证了安装固定的结构强度，又不会过多占用安装面的横向空间，适配多数通用航电安装支架的孔位间距。操作面板上的所有操作件均朝向机组操作方向布置，安装后无需额外调整角度即可满足操作可达性要求，旋钮的操作力矩、按压反馈都按照航电设备的人机工程要求做了匹配，长时间操作也不会产生疲劳感。

结构材质选用上，壳体主体采用轻质铝合金铸造成型后做表面阳极氧化处理，在保证结构强度的同时有效降低整体重量，符合机载设备的减重要求；上部操作面板采用硬质绝缘板材，避免操作时的静电干扰内部电路；旋钮采用耐磨工程材质，表面的防滑齿纹可保证戴手套操作时的摩擦力，长期使用不会出现磨损打滑的问题。整个结构的连接部位均做了圆角过渡处理，没有尖锐的棱角结构，安装维护过程中不会划伤操作人员或损坏线缆表皮。

在实际工况适配方面，该结构的抗振性能经过针对性优化，壳体与安装法兰为一体化成型结构，不存在连接松动的风险，内部元件的安装位置均做了重心配平，避免飞行过程中产生共振影响陀螺的测量精度。壳体的密封结构可适应从地面到高空的气压变化，不会因为压差问题导致壳体变形或密封失效，在高低温环境下壳体的形变量控制在极小范围内，不会挤压内部元件造成工作异常。
