米8直升机双踏板方向操纵结构

这套脚控操纵踏板是米系列直升机飞行操纵系统的核心人机交互部件，安装在驾驶舱正前方飞行员脚部操作区域，是飞行员在飞行过程中通过脚部动作控制尾桨桨距、实现航向调整的关键执行端结构。从实际装机场景来看，该踏板组件直接固定在驾驶舱地板的预埋安装基座上，安装基准面为平整的金属地板平面，整套组件的安装边界需预留足够的脚部活动空间，左右踏板的摆动行程对应尾桨的最大桨距调整范围，飞行员通过左右脚分别施力踩压对应踏板，即可改变尾桨推力大小，抵消主旋翼旋转产生的反扭矩，同时实现直升机的航向偏转、悬停方向修正以及侧风飞行时的航向配平。

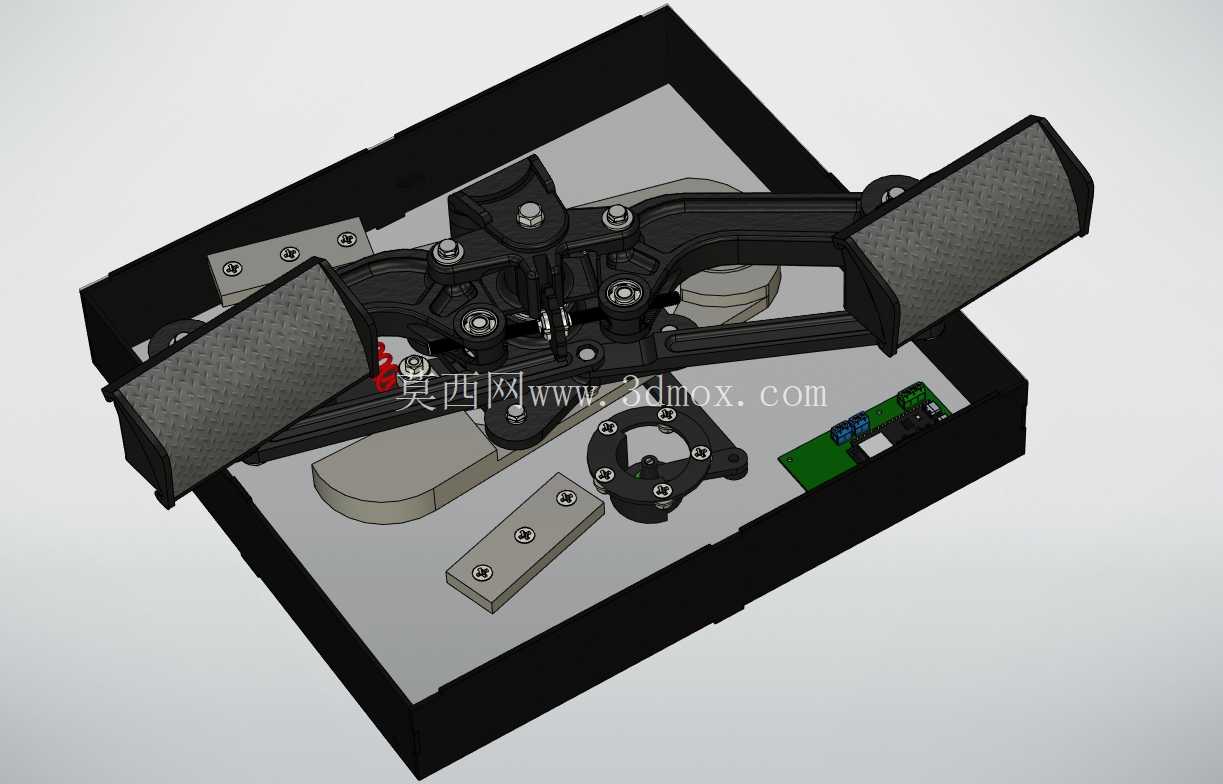

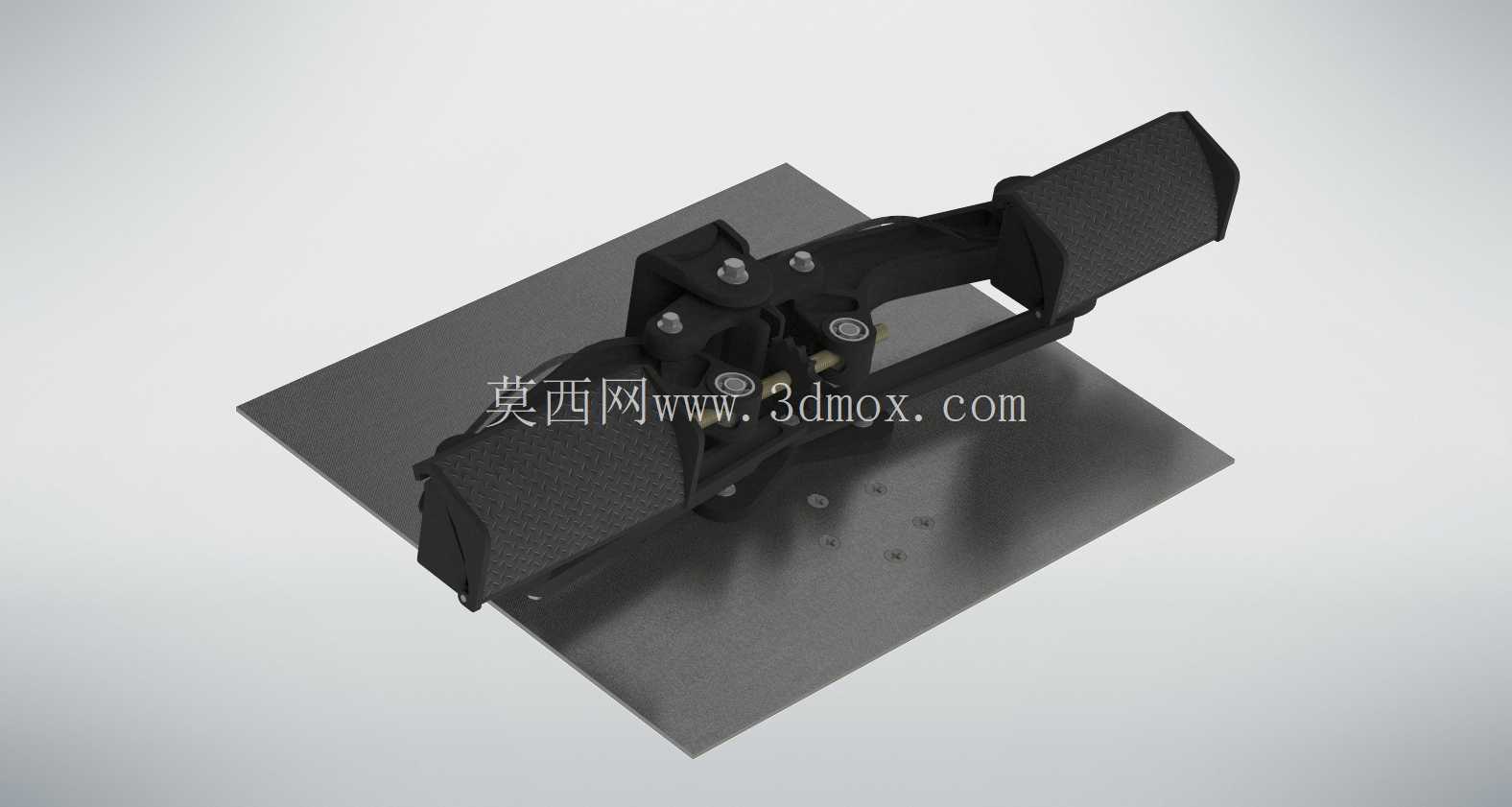

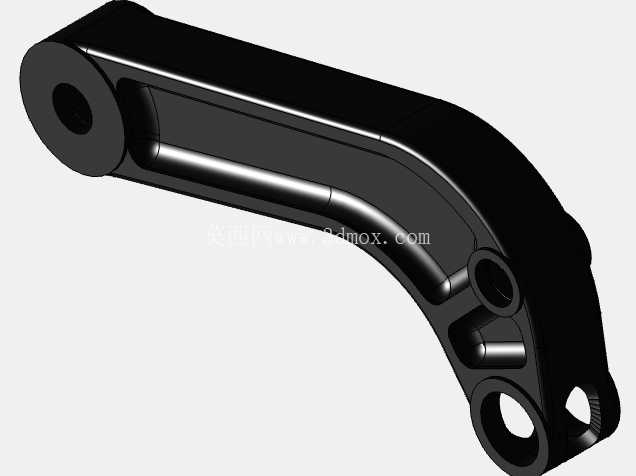

从结构设计逻辑来看，整套踏板采用双踏板对称布局，两个踏板面分别对应左右脚的踩踏位置，踏板表面做了防滑纹理处理，避免飞行过程中飞行员脚部滑脱引发操纵失误，踏板的支撑臂采用高强度合金材质的铰接结构，所有铰接点位都设置了自润滑轴承，既保证踏板摆动过程的顺滑无卡滞，也能承受飞行员频繁踩踏带来的交变载荷，长期使用不会出现铰接点松旷的问题。踏板组件的底座为整块金属加工的安装板，安装板上预留了标准的固定螺栓孔位，可直接与驾驶舱地板的安装支座对位固定，安装时无需额外做复杂的适配调整，底座内部集成了操纵拉杆的连接铰点，踏板的摆动行程会通过铰点转化为拉杆的直线位移，将操纵力传递到尾桨操纵机构中。

在功能特性上，这套踏板组件的操纵力反馈经过专门调校，踩踏力度符合航空人机工程学要求，既不会因为力度过轻导致飞行员误触引发航向偏移，也不会因为力度过重增加飞行员长时间飞行的操作疲劳。踏板的摆动角度范围经过精准限定，不会出现超行程运动导致操纵机构干涉的问题，两个踏板之间设置了联动结构，当一侧踏板被踩下时，另一侧踏板会同步抬起，保证操纵动作的线性对应关系，飞行员可以通过脚部的踩踏深度精准控制航向调整的幅度，无论是悬停时的小幅度方向修正，还是转弯时的大角度航向调整，都能获得精准的操纵反馈。

从实际使用场景出发，这套踏板结构不仅要满足常规飞行状态下的操纵需求，还要考虑极端飞行姿态下的操纵可靠性，所有结构件都做了冗余强度设计，能够承受飞行员在紧急情况下的大力度踩踏而不发生结构变形或断裂。铰接部位的密封设计可以避免驾驶舱内的灰尘、杂物进入铰接缝隙，长期使用也不会出现卡滞问题，整套组件的外形尺寸完全适配米8直升机驾驶舱的原有安装空间，替换原有部件时无需修改周边的操纵管路和地板结构，安装点位与原装件完全匹配。

在建模还原过程中，需要重点关注各个铰接点位的同轴度要求，踏板面的倾斜角度要贴合飞行员脚部自然放置的姿态，支撑臂的弯折角度既要保证足够的结构强度，也要避免踩踏过程中与周边结构发生运动干涉，安装底座的螺栓孔位位置公差需要控制在装配允许范围内，保证虚拟装配时能够与地板基座完全对位。踏板表面的防滑纹理、铰接点的紧固件细节、拉杆连接部位的结构特征都需要准确还原，才能真实反映该操纵部件的实际结构状态，为相关的航空机械结构教学、操纵系统仿真、维修培训提供精准的三维模型参考。对于从事直升机操纵系统设计的人员来说，该结构的力传递路径设计、人机工程学布局、安装适配方式都具备实际的参考价值，能够帮助设计人员理解脚控操纵部件的设计要点，在同类机型的操纵部件设计或改装过程中借鉴成熟的结构方案。
