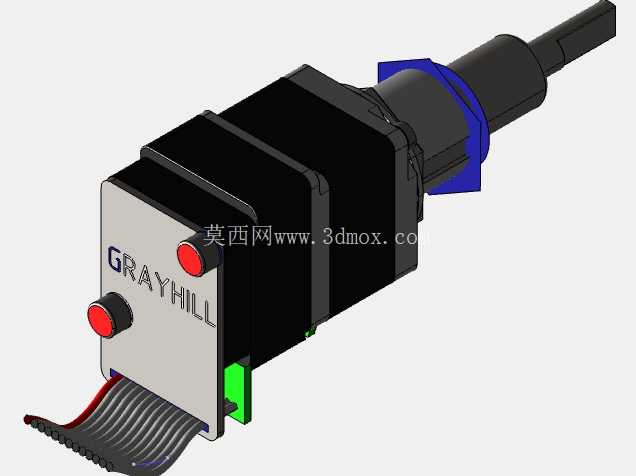

带双按键功能的GrayHill旋转编码器结构

这款集成双按键的旋转编码器，是工业人机交互场景里常用的输入控制部件，常见于数控设备操作面板、工业仪器调节界面、医疗设备参数设置模块以及车载中控调节单元中，替代传统的多按键组合输入，在有限的面板安装空间内实现旋转选值、按压确认、附加功能触发的多重操作逻辑。从实际使用场景来看，这类编码器常布置在操作面板的易触达区域，操作人员单指即可完成旋转调节参数、按压确认选项、侧边按键触发快捷功能的全套操作，无需在多个按键间移动手指，能大幅降低高频操作下的动作幅度，适合设备调试、参数微调这类需要精准输入的作业场景。

从结构设计逻辑来看，这款编码器采用轴套式前端安装结构，前端带蓝色锁紧定位环，安装时可直接从面板正面穿入预设的安装孔，通过锁紧环从背面拧紧固定，无需额外设计复杂的安装支架，适配厚度1-5mm的金属或塑料面板，安装孔直径匹配行业通用的12mm轴装元件标准，能和同规格的电位器、按钮开关实现安装位互换，降低面板设计的改造成本。主体外壳采用阻燃工程塑料注塑成型，外壳侧面预留排线出口，带柔性扁平排线接口，排线根部做了应力释放结构，避免设备振动场景下排线根部反复弯折出现断线问题，排线引脚定义匹配常规编码器的A/B相脉冲输出、按键触发信号输出，可直接对接常见的MCU控制板，无需额外设计信号转接电路。

功能层面，除了核心的旋转增量编码功能，本体上集成的两个红色按键分别承担不同的触发功能：轴端的按键随旋转轴同步动作，旋转到对应参数位后直接向下按压轴体即可触发确认信号，无需额外寻找确认按键；侧面独立的红色按键可自定义为快捷功能触发，比如参数复位、界面切换这类高频操作，两个按键均采用轻触式微动结构，按压行程1.5mm左右，触发力度适中，带明确的按压反馈，避免误触发。旋转部分采用定位阻尼结构，每旋转一个档位会产生清晰的段落感，每档对应一个脉冲输出，操作人员无需看面板即可通过手感判断调节的档位数量，适合视线需要集中在作业区域的设备操作场景。

从安装边界尺寸来看，编码器主体部分为方形结构，轴向总长度控制在50mm以内，面板后方的占用深度不超过40mm，不会占用过多的控制箱内部空间，主体侧面的排线出线方向可根据安装需求调整，避免和箱内其他布线、元件产生干涉。轴伸部分长度适配常规的旋钮帽安装，可搭配不同外观的塑料或金属旋钮帽，匹配不同设备的面板设计风格。结构设计上充分考虑了工业场景的耐用性要求，旋转轴采用金属材质，和塑料轴套之间做了耐磨处理，可承受万次以上的旋转操作和十万次以上的按键按压，满足工业设备全生命周期的使用需求。

在建模细节处理上，完整还原了编码器的各个结构细节：外壳上的品牌标识印刷位置、按键的红色帽体结构、前端安装环的锁紧卡槽、排线的波纹状应力释放结构、轴体的安装定位切面都做了1:1的还原，没有做过度的结构简化，导入装配环境后可直接用于面板开孔设计、安装干涉检查、操作空间模拟，能直接给结构设计师做设备面板布局提供准确的参考，避免因模型尺寸偏差导致的实际安装干涉问题。同时模型保留了各个零件的装配关系，可拆分查看内部的装配层级，方便设计师理解这类编码器的组装逻辑，在做定制化安装结构设计时可直接参考对应的配合尺寸。
