嵌入式机载定位显示终端结构设计

项目分类:通讯工具类 发布时间:2026-06-29 ID:1190683
  • 嵌入式机载定位显示终端结构设计

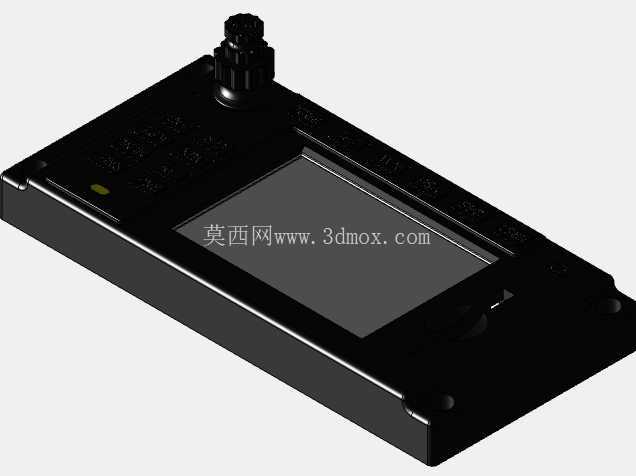

  这款定位显示终端的结构设计,核心围绕机载狭小安装空间的适配需求展开,整体采用一体化压铸成型的金属壳体作为承载主体,壳体边缘做了等距分布的沉头安装孔,孔位公差控制在±0.1mm范围内,可直接通过M3规格紧固件固定在机载设备舱的安装基板上,安装面平面度要求达到0.05mm,避免装配后出现应力变形影响内部电路接触稳定性。壳体上部突出的旋钮结构为功能调节部件,旋钮表面做了周向滚花处理,滚花纹理深度0.3mm,即便操作人员佩戴防护手套也能获得足够的操作摩擦力,旋钮与壳体之间预留0.2mm的装配间隙,内部嵌套防水密封圈,可满足户外作业场景下的防泼溅要求,避免雨水、凝露渗入壳体内部造成电路短路。正面嵌入的显示区域采用下沉式安装设计,显示屏表面比壳体安装面低0.8mm,外围预留了密封胶槽,装配时填充硅橡胶密封胶后可实现显示区域与壳体的无缝衔接,既可以避免外部硬物直接磕碰显示屏造成碎裂,也能提升整体结构的防护等级。壳体侧面的接口区域做了内凹式设计,接口端面比壳体侧边缘内缩2mm,可避免插拔连接线时接口受力直接传递到内部电路板焊盘,同时内凹结构也能为接口防护盖提供安装空间,在未接线状态下可扣合防护盖阻挡粉尘侵入。

  从内部结构布局来看,壳体内部设置了三个独立的定位柱,分别对应主控电路板、定位模块板、电源模块板的安装孔位,定位柱高度经过精确计算,可保证三块电路板叠装后留有1.5mm的空气对流间隙,避免设备长时间工作时热量堆积造成元器件性能衰减,定位柱顶端做了热熔铆接结构,电路板装配到位后通过热熔铆点固定,无需额外使用螺丝,既减少了整体装配零件数量,也避免了螺丝松动脱落造成的内部短路风险。顶部的天线连接座采用金属嵌件注塑的方式与壳体整合为一体,嵌件与壳体结合面做了滚花防脱结构,可保证天线连接时的抗扭强度达到15N·m,不会因为频繁插拔天线造成连接座松动。

  在实际应用场景中,这类终端多搭载在小型旋翼飞行器、轻型通航飞机的设备舱内,可实时接收卫星定位信号,在显示屏上输出当前经纬度、飞行高度、航行速度等核心参数,同时旋钮可实现显示界面切换、参数标定、亮度调节等操作,一体化压铸壳体除了提供结构支撑外,还可充当电磁屏蔽层,隔绝机载动力系统的电磁干扰,保证定位信号接收的稳定性。设计过程中针对安装边界做了多轮校核,整体外形的长宽尺寸控制在120mm×80mm范围内,壳体总厚度(不含旋钮突出部分)为18mm,可适配多数轻型飞行器的标准安装槽位,安装孔位的中心距与行业通用的机载设备安装孔距保持一致,无需额外制作转接板即可完成替换安装。

  壳体边角处做了R3的圆角过渡处理,既可以避免装配过程中锐边划伤操作人员,也能减少飞行器飞行过程中的空气阻力,同时圆角结构可提升压铸成型时的金属液流动性,减少壳体成型后的边角缺料、冷隔等铸造缺陷。壳体背面做了网格状的加强筋结构,筋条宽度2mm,高度3mm,在不增加壳体整体壁厚的前提下可将壳体的结构刚度提升40%以上,避免飞行器起降过程中的振动造成壳体共振,影响内部元器件的连接可靠性。显示区域的下方预留了状态指示灯的安装位,指示灯导光柱与壳体采用一体化注塑成型,导光柱端面做了磨砂处理,可将指示灯的点光源转化为均匀的面光源,避免强光环境下指示灯状态无法识别,同时导光柱与壳体之间无装配间隙,可进一步提升整体的防尘防水性能。
