高精度渐开线斜齿圆柱传动齿轮结构

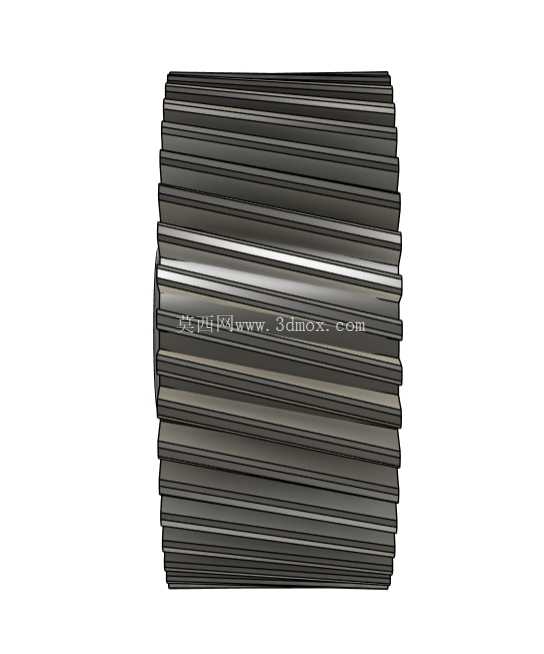

在工业传动场景里，斜齿轮的应用覆盖了从常规输送设备到精密传动箱的各类工况，和直齿轮相比，斜齿的啮合过程是渐进式的——轮齿从齿端局部接触逐步扩展到全齿宽啮合，脱离时也是逐步减小接触面积，这一特性从根源上降低了啮合冲击带来的振动与噪音，尤其适合中高速、重载且对运行平稳性有要求的传动链路。这款斜齿轮的齿形采用渐开线齿廓设计，建模阶段严格按照螺旋角参数生成齿面，保证啮合过程中齿面接触线沿齿宽方向连续分布，不会出现直齿轮传动时整齿突然啮入啮出的冲击问题，实际运行时能有效降低传动噪音，减少齿面局部应力集中，延长轮齿的疲劳寿命。

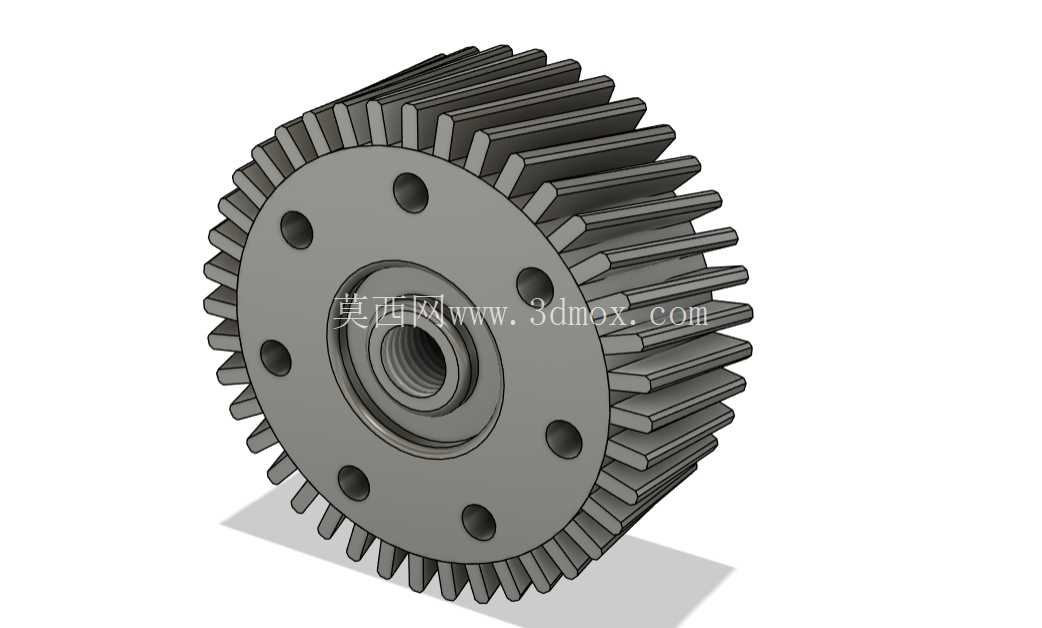

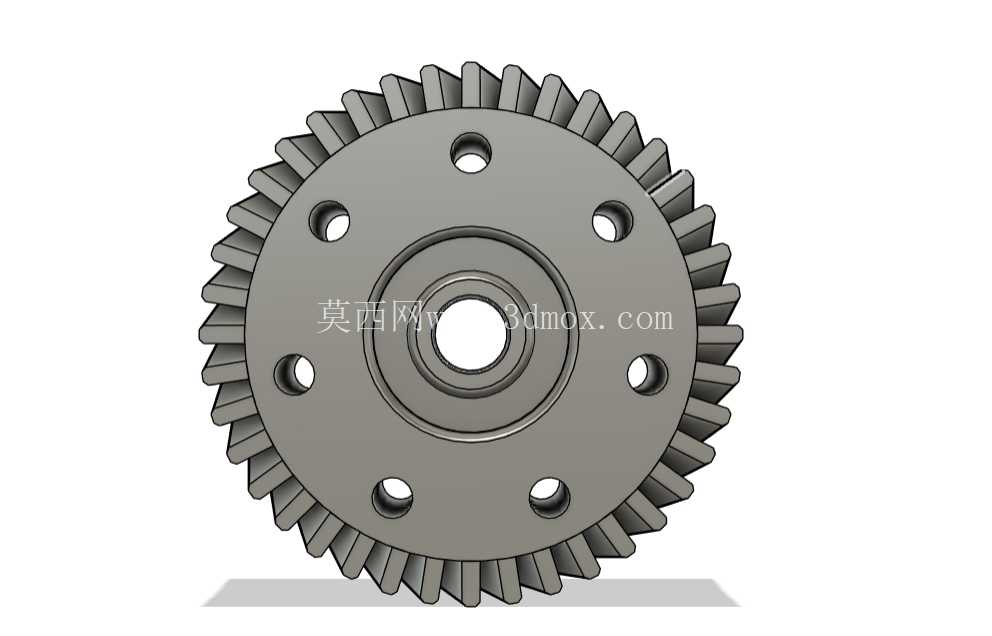

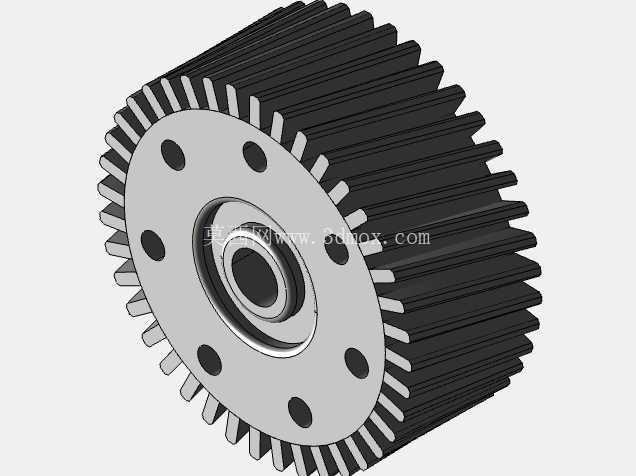

从结构设计来看，齿轮主体采用辐板式带减重孔的结构，端面上均匀分布的圆形通孔并非随意设置，一方面是在保证轮体整体刚度的前提下降低自身转动惯量，减少传动启停阶段的惯性冲击，另一方面也能在齿轮箱封闭润滑环境中，带动箱内润滑油流动，提升齿面啮合区域的润滑与散热效果，避免长时间高负荷运行时齿面温度过高导致的油膜破裂、齿面胶合失效。中心的阶梯孔结构是安装定位的核心基准，大直径段用于和传动轴的轴肩配合实现轴向定位，小直径段与传动轴的配合段采用过渡配合公差，保证传动过程中齿轮与轴的同轴度，避免偏心带来的传动误差与附加动载荷。

实际选型应用时，需要重点关注几个安装边界参数：首先是齿顶圆直径，要匹配齿轮箱内部的安装空间，避免齿顶与箱体内壁、相邻传动件发生运动干涉；其次是轮毂的轴向长度，要和传动轴上的安装轴段长度匹配，保证轴向定位可靠，不会出现轴向窜动；端面上的减重孔分布圆直径也要注意，部分需要加装轴向挡圈或者锁紧螺母的场合，要确认锁紧件的外径不会和减重孔位置发生干涉。齿宽参数的选择直接影响传动承载能力，这款齿轮的齿宽设计兼顾了承载能力与轴向力平衡——斜齿轮传动时会产生轴向分力，齿宽过大时轴向力会显著增加轴承的负载，因此实际配对使用时，通常会将配对小齿轮的齿宽做得比大齿轮略宽5-10mm，抵消安装时的轴向错位误差，保证全齿宽啮合。

在不同行业的应用场景中，这款斜齿轮的适配性较强：在汽车变速器的传动链路中，这类斜齿轮常被用于常啮合齿轮组，通过同步器切换不同啮合副实现变速，平稳的啮合特性能够降低换挡过程中的冲击，提升驾乘舒适性；在航空航天的辅助传动机构中，低振动、低噪音的传动特性能够减少对机载精密设备的干扰，同时轻量化的辐板结构也符合机载部件对重量控制的严苛要求；在通用齿轮箱组件中，这类高精度斜齿轮可以作为定轴传动的核心部件，集成到减速或者增速传动链路中，实现稳定的扭矩与转速传递。

建模过程中，齿面的螺旋角精度是核心控制点，螺旋角的偏差会直接导致啮合时齿面接触位置偏移，出现偏载问题，严重时会造成轮齿局部过载断齿。这款模型的齿面生成严格遵循螺旋线导程参数，保证每一个轮齿的螺旋角一致性，同时齿根部分做了标准的圆角过渡，避免齿根处的应力集中，提升轮齿的弯曲疲劳强度。端面上的连接孔均匀分布，位置度公差严格控制，保证齿轮做动平衡时的精度，减少高速旋转时的不平衡振动。

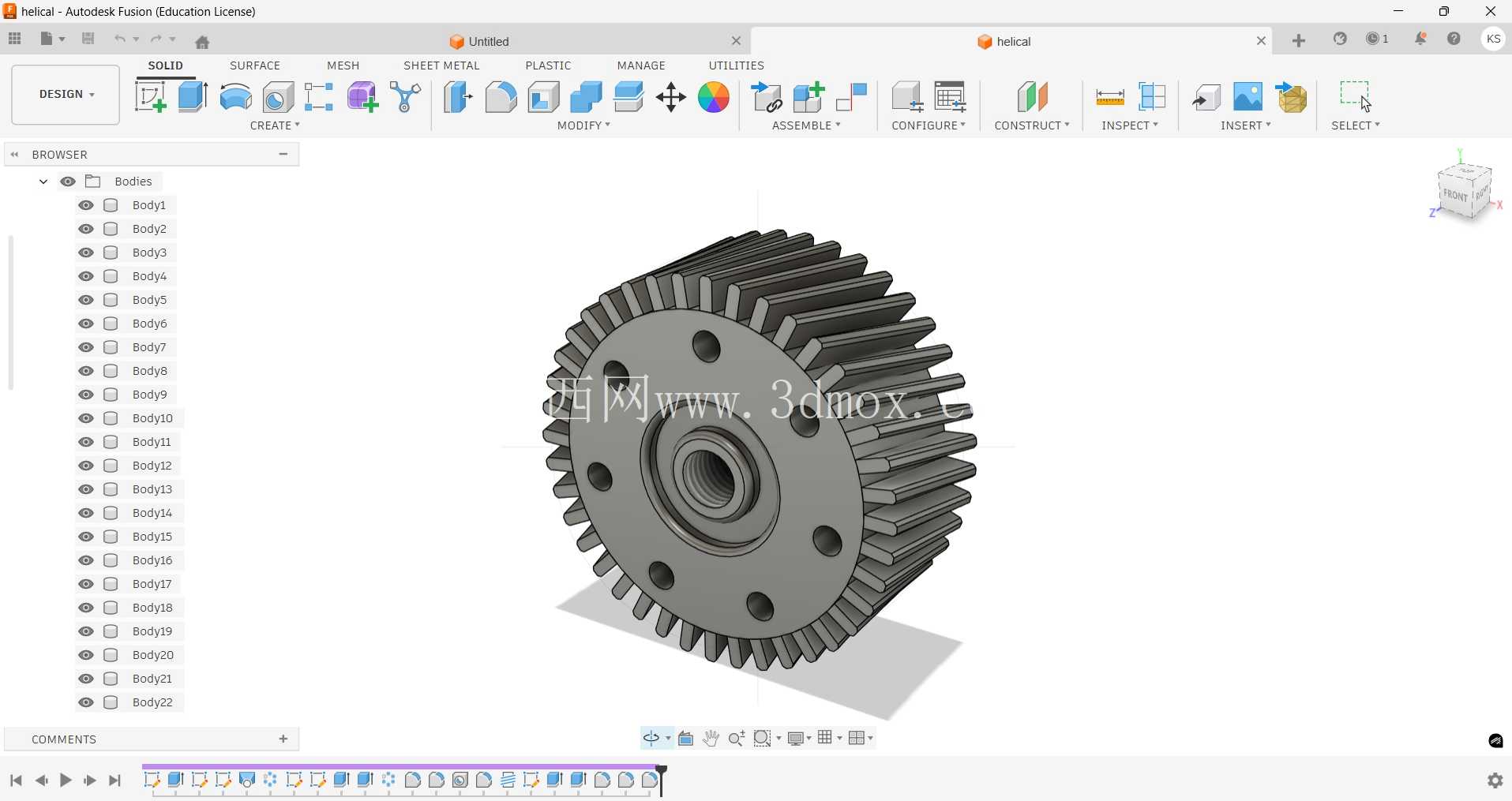

从运动学研究的角度来看，这款斜齿轮的参数化模型可以直接用于传动系统的运动仿真，通过啮合过程的接触应力分析、传动误差分析，验证传动系统的动态特性，也可以作为基础模型修改参数，适配不同传动比、不同中心距的齿轮箱设计需求。在可视化应用场景中，精确的齿形与结构细节能够满足设备拆装演示、传动原理展示的需求，不需要额外做细节优化就能呈现真实的机械结构质感。

实际装配环节中，需要注意斜齿轮的旋向配对，两个啮合的斜齿轮旋向必须相反，同时要保证安装时的中心距误差在允许公差范围内，中心距过大会导致齿侧间隙过大，传动反向时出现冲击，中心距过小则会导致齿侧间隙过小，运行时齿面润滑不良，加剧磨损。轴承选型时也要充分考虑斜齿轮传动产生的轴向力，选用能够承受径向与轴向联合载荷的轴承，比如角接触球轴承或者圆锥滚子轴承，保证传动系统的支撑刚度。
