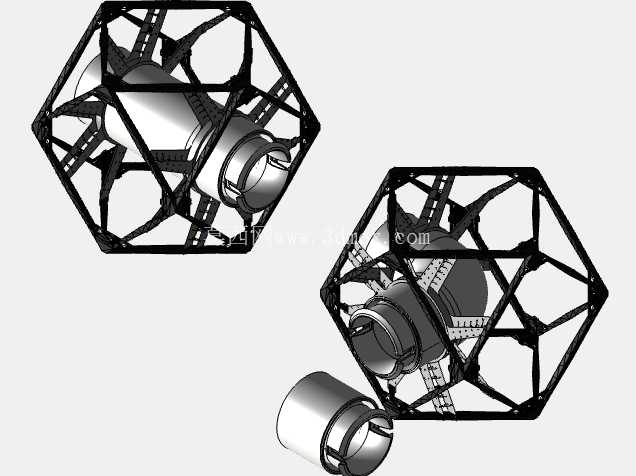

ARMADAS-Voxel模块化气密管道结构设计

这套模块化气密管道系统，最初是针对航天领域非结构部件的管路布设需求开发的，核心解决的是无额外框架依托场景下，管路快速拼接、结构自支撑与气密封装的一体化问题，在深空探测设备、在轨组装航天器、极端环境无人作业平台的流体输送回路中，都有明确的应用适配性。

从实际使用场景来看，这类管路不需要依托设备主体的额外安装框架，就能完成独立布设与固定，尤其适配需要现场快速组装、后期可灵活拓展管路走向的作业场景，比如深空探测任务中，无法提前预制全部管路框架的临时流体回路搭建，或是极端环境下科考设备的气路、液路快速布设，都可以通过这套体素化的模块完成拼接。

设计逻辑上跳出了传统管路“先搭支撑框架再布管”的思路，直接将支撑结构与管路通道整合在单个正十二面体体素单元内部，每个体素单元的框架本身就是承力结构，内部预留的管路通道在单元拼接时可自动对齐，不需要额外设计转接支架。单元之间的拼接不需要专用紧固件，依靠体素框架的嵌套卡位结构就能完成定位，管路接口处采用锥面自紧密封结构，拼接到位后即可满足气密要求，大幅减少了现场安装的零件数量与操作步骤。

功能特性层面，这套系统包含三类基础单元：直通管路单元、90度弯通单元、前置预裁切的管路切除段单元。直通单元用于直线段的管路延伸，弯通单元用于管路走向的垂直转向，预裁切的切除段则用于管路末端的接口适配，可根据实际布设长度需求，直接选用对应裁切段完成终端连接，不需要现场对管路进行二次切割加工。每个体素单元的框架都做了等强度筋条设计，筋条沿正十二面体的棱边分布，在尽可能降低单元自重的前提下，保证单元承受轴向压力、径向弯矩时的结构刚度，避免管路受外力变形导致密封失效。

安装边界与尺寸适配方面，单个正十二面体体素单元的外接圆直径采用统一的模数设计，所有单元的拼接面定位尺寸完全一致，任意两个同类型单元都可以互换拼接，不需要区分安装方向。管路的通径在所有单元中保持恒定，弯通单元的转弯处做了圆弧过渡处理，避免流体输送时出现直角压损，同时减少管路内部的流阻。安装时只需要将支撑筋条对准相邻单元的卡位槽推入，再将管路接口插合到位即可完成单段拼接，单段拼接的操作时间不超过十秒，不需要专用安装工具，单人即可完成长距离管路的布设作业。

从结构可靠性角度来看，体素框架的筋条采用镂空式设计，在减轻整体重量的同时，预留了足够的观察空间，可直接观察管路接口的连接状态，后期维护时如果某一段管路出现损坏，只需要将对应位置的体素单元拆下更换即可，不需要拆解整段管路，大幅降低了维护成本。管路部分与体素支撑框架采用一体化成型设计，不存在框架与管路之间的装配间隙，避免了长期使用过程中框架与管路之间出现微动磨损，提升了整体结构的疲劳寿命。针对气密需求，管路接口的密封面做了高精度的形位公差控制，拼接后可满足低压气体、液体输送的密封要求，不需要额外添加密封垫片或密封胶，适配无耗材的快速作业场景。

在实际布设过程中，这套系统可以根据现场的空间走向，灵活组合直通与弯通单元，拼出任意走向的管道路径，不需要提前定制异形管路件，所有单元都是标准化零件，可大幅降低备件的储备种类与数量。对于需要临时拓展管路分支的场景，也可以通过更换带三通接口的体素单元完成分支拓展，不需要对原有管路进行大规模改动。整体结构没有突出的安装耳、紧固件等额外结构，拼接完成后整体外轮廓为连续的正多面体衔接形态，不会与周边设备出现干涉，可在狭窄的设备间隙内完成布设，充分利用有限的安装空间。
