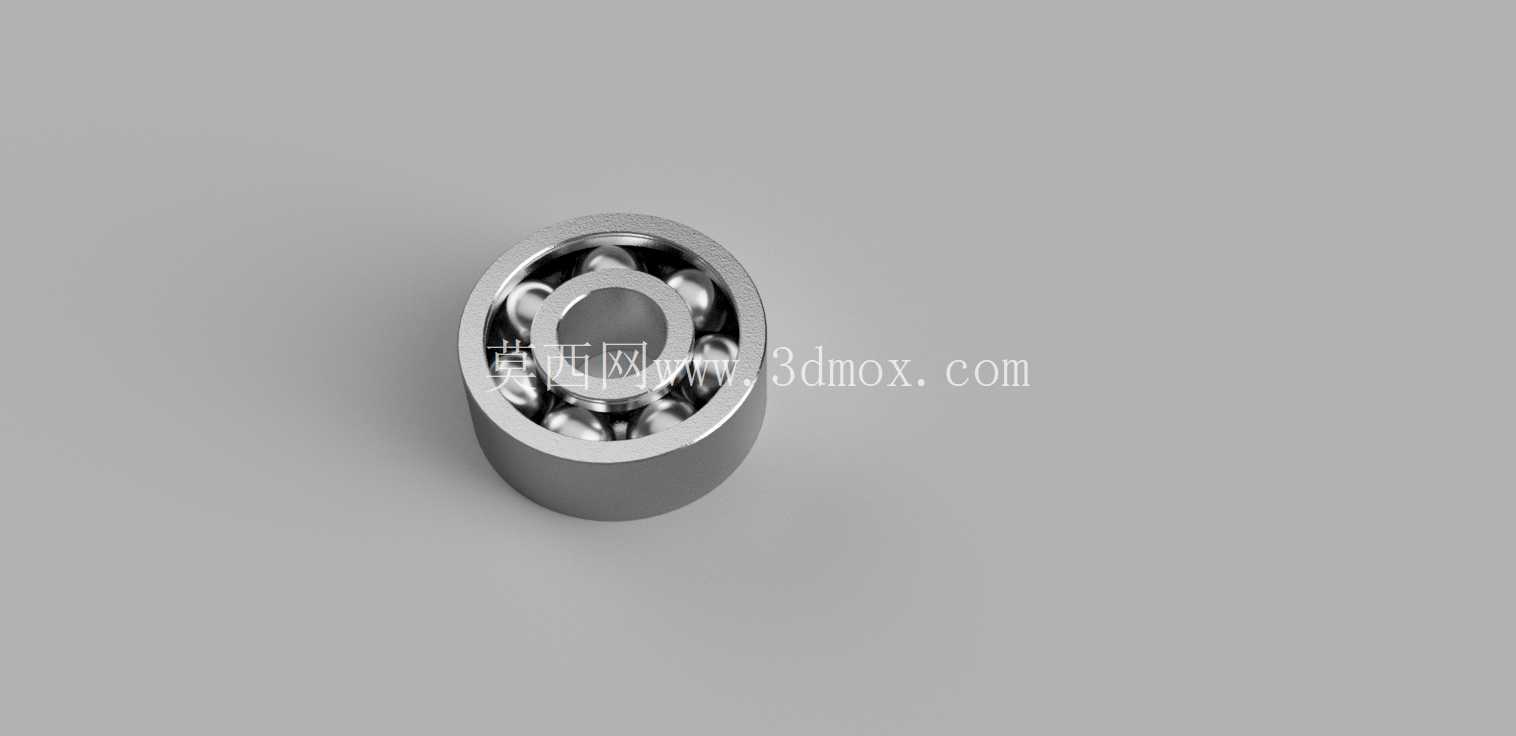

微型深沟球滚珠轴承606ZZ结构设计

　　从尺寸边界来看，该轴承内径为6mm，可直接适配直径6mm的光轴输出端，无需额外轴套转接，外径17mm，厚度6mm，对应的安装座孔加工公差可按照轻载精密传动的常规配合等级选取，过盈量控制在0.005-0.012mm区间即可，既可以避免外圈在安装孔内打滑跑圈，也不会因为过盈量过大导致轴承内部游隙被挤压消除，引发转动卡滞、温升过快的问题。从内部结构设计来看，这类微型轴承的滚道曲率通常按照钢球直径的52%-53%设计，既保证钢球与滚道的接触面积足够承载额定径向载荷，也不会因为曲率匹配过紧导致摩擦阻力增大；钢球的排布数量经过载荷与摩擦力矩的平衡计算，在17mm的外径尺寸下，排布的钢球数量可以满足轻载场景下的额定动载荷要求，同时保持架采用冲压浪形结构，将每颗钢球分隔在独立的兜孔内，避免钢球之间直接接触产生滑动摩擦，降低运行过程中的噪音与磨损。在小型精密传动结构的设计选型中，微型滚珠轴承的应用覆盖了从消费电子转轴、小型伺服输出端到精密检测仪器运动副的大量场景，这类小尺寸轴承的选型合理性，直接决定了轻载传动场景下的转动顺滑度、径向跳动精度以及长期运行的磨损寿命。本次涉及的606-ZZ属于微型深沟球轴承的常规规格，这类轴承的核心设计逻辑是在极小的安装空间内，提供稳定的低摩擦转动支撑，同时通过双侧防尘盖结构阻挡外界粉尘、碎屑进入滚道区域，适配多数无需频繁补充润滑脂的封闭安装场景。

　　双侧的ZZ防尘盖采用冲压薄钢板制作，与内圈外径之间保留极小的间隙，既不会接触内圈产生额外摩擦阻力，也可以阻挡大部分粒径超过0.1mm的外界杂质进入滚道，内部填充的低粘度润滑脂可以在-20℃到120℃的工作温度区间内保持稳定的润滑性能，无需日常维护补充润滑。在实际应用场景中，这类6mm内径的微型轴承常被用于小型舵机输出轴、3D打印机挤出机滚轮转轴、小型散热风扇电机端盖、精密检测仪器的微调旋钮转轴、消费电子的翻盖转轴等位置，这些场景的共同特点是安装空间紧凑，径向载荷普遍在几十牛级别，转速从每分钟几十转到几千转不等，对转动的同轴度、摩擦力矩均匀性有一定要求，同时不希望轴承结构占用过多的设计空间。

　　在建模过程中，需要重点关注滚道的截面轮廓精度、钢球与内外滚道的相切配合关系、防尘盖与内外圈的卡槽配合尺寸，这些细节的还原度直接影响后续装配干涉检查、有限元载荷分析的准确性；如果是用于装配仿真，还需要准确还原轴承的径向游隙范围，避免在虚拟装配时出现过约束导致的运动仿真报错。很多初级工程师在选型这类微型轴承时，容易忽略安装配合的公差影响，比如为了装配方便将轴径加工到小于5.98mm，会导致内圈与轴之间出现间隙，运行过程中内圈与轴相对滑动，磨损轴颈表面，反而缩短整体结构的使用寿命；还有的设计中将轴承座孔的同轴度公差设置过大，导致轴承安装后内外圈出现偏斜，钢球在滚道内的受力不均，局部接触应力过大，短时间运行就会出现滚道点蚀、噪音增大的问题。

　　另外，这类带防尘盖的微型轴承不适合在有大量液体喷淋、超细粉尘的环境下使用，如果应用场景存在切削液、研磨粉尘等介质，需要更换为带橡胶接触式密封的同尺寸轴承，避免杂质进入滚道快速破坏润滑脂与滚道表面。从结构通用性来看，606系列轴承的安装尺寸已经形成行业通用标准，只要安装边界的尺寸符合内径6mm、外径17mm、厚度6mm的要求，不同厂家生产的同规格轴承都可以直接互换，无需修改安装结构，这也给设备的后期维护替换提供了便利，降低了备件的储备成本。在小型传动结构的设计中，这类微型轴承的选型不需要追求过高的精度等级，普通级别的精度已经可以满足大部分民用、工业轻载场景的需求，只有在高精度检测仪器、高速微主轴这类对径向跳动要求低于0.005mm的场景下，才需要选用更高精度等级的产品，避免不必要的成本上升。
