精密轴类连接定位金属销结构设计

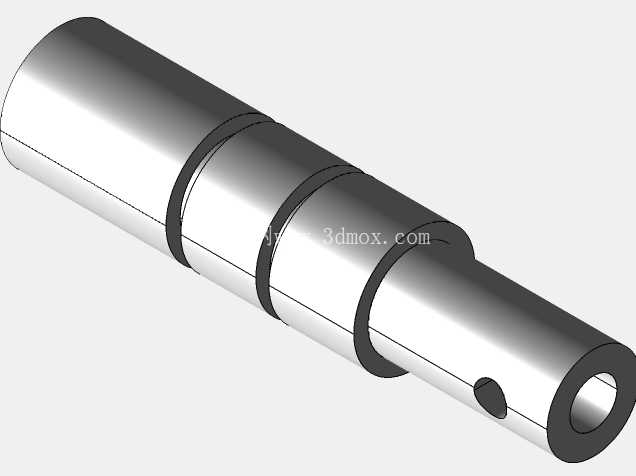

　　在各类机械装配场景中，轴类定位销是看似不起眼却直接决定装配精度与连接可靠性的核心基础零件，本次呈现的这款金属销结构，主要面向小载荷精密传动、部件定位锁紧的应用场景，常见于小型机电设备内部的轴系连接、工装夹具的定位基准、消费电子精密结构的限位固定等工况，能够在反复拆装的使用场景下保持稳定的定位精度，不会因常规的振动、小幅冲击出现位置偏移。从结构设计逻辑来看，这款销件采用了多段阶梯轴的整体构型，并非等径直销结构，靠近端部的位置设计了环形卡槽结构，可配套卡簧实现轴向限位，避免装配后销件从安装孔内窜动脱出；销体中段的直径公差按照过渡配合的精度要求设计，能够与安装基座的孔位实现小间隙压装，既保证装配时的顺畅度，又能控制径向的晃动量在微米级区间，满足精密设备的装配同轴度要求。

　　销的一端设计了内凹的驱动槽，可配合专用工具完成压装或拆卸操作，不会在拆装过程中对销体外圆的配合面造成划伤，影响后续重复使用的配合精度；销体的外圆表面做了高光洁度处理，表面粗糙度控制在Ra0.8以下，既降低压装时的摩擦阻力，也能减少长期使用过程中的磨损量，延长零件的使用寿命。从安装边界来看，这款销件的整体长度适配10-15mm厚度的安装基座，各段阶梯轴的直径差控制在1-2mm区间，装配时不需要在基座上加工复杂的阶梯孔，仅需加工对应直径的直孔即可完成安装，配套的卡簧槽位置距离销端的尺寸经过反复校核，安装标准卡簧后，卡簧的突出高度不会超过销体最大直径，不会与周边相邻的其他结构件产生运动干涉。

　　在实际选型应用时，需要注意该销件的承载特性，其径向可承受的最大剪切载荷适配小型精密设备的受力需求，不适合大载荷的重型机械连接场景；装配前需要清理安装孔内的铁屑、毛刺，避免硬杂质压入配合面造成销件卡滞或者孔壁变形，压装时需要保证施力方向与孔的轴线保持同轴，避免斜向压装造成销体弯曲或者孔口崩边。从建模细节来看，这款销件的所有过渡棱边都做了0.1mm的微小倒角处理，既去除了机加工产生的锐边毛刺，避免装配时划伤操作人员，也能在压装时起到导向作用，让销件更顺畅地进入安装孔；环形卡槽的槽底圆角做了应力释放处理，避免卡槽位置出现应力集中，在承受交变载荷时发生断裂失效。

　　这类精密轴销虽然结构简单，但在整套设备的装配精度链条中起到的作用不可替代，很多设备出现的传动异响、定位偏移问题，追根溯源往往是这类基础零件的设计公差不合理、安装方式不当导致的，在三维建模过程中，需要严格控制各段轴的同轴度公差、卡槽的位置尺寸公差，才能保证加工出来的实物能够满足实际装配使用的要求，避免出现装配不上或者装配后间隙过大的问题。
