U型金属连接挂钩三维结构设计

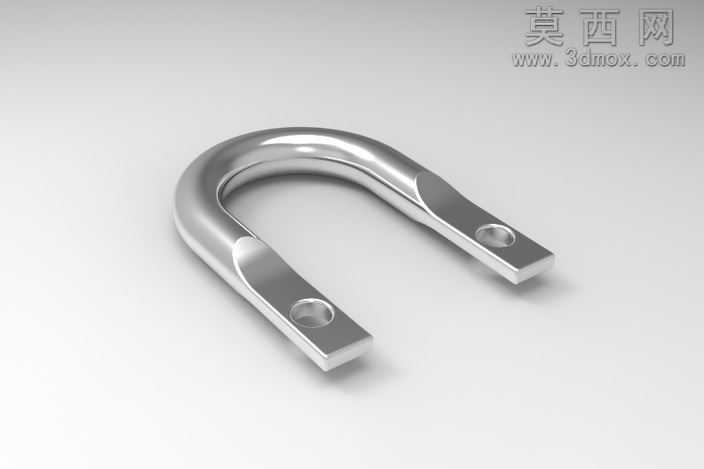

本作品为U型金属连接挂钩的三维设计成果，建模阶段依托参数化设计逻辑搭建整体结构，首先绘制U型弯弧的中心轨迹线，通过等截面扫描生成挂钩的主体弯弧段，保证弯弧部分的曲率过渡平滑无突变，避免应力集中问题的出现。两端的平直安装耳部分采用拉伸凸台命令生成，在安装耳的中心位置精准定位安装孔位，孔位边缘做了倒角处理，既可以消除加工后的锐边毛刺，也能在安装紧固件时起到导向作用，提升装配的顺畅度。建模过程中对挂钩的壁厚做了均匀化处理，整体壁厚保持一致，既保证了结构强度，也避免了后续加工过程中出现材料分布不均导致的变形问题。材质设置上选用了抛光不锈钢材质，调整材质的反射参数与粗糙度参数，还原金属抛光后的亮面质感，渲染阶段采用柔和的漫反射主光源搭配辅助轮廓光，突出挂钩表面的金属光泽与流畅的曲面过渡，同时在背景处添加微弱的环境反射，让渲染效果更贴近真实工业产品的展示效果。结构设计上充分考虑了实际使用场景的受力需求，U型弯弧的弧度经过受力模拟验证，在额定承重范围内不会出现塑性变形，两端的平直安装耳与弯弧主体的衔接处做了圆角过渡处理，进一步分散受力点的应力，提升整体结构的抗疲劳性能。安装孔的孔径尺寸按照通用紧固件的标准规格设计，能够适配市面上常见的螺栓规格，具备良好的通用互换性。整体设计兼顾了实用性与工艺性，所有结构特征都符合常规五金件的加工工艺要求，既可以通过冲压弯折工艺批量生产，也可以通过铣削加工制作小批量的定制样品，模型的特征树结构清晰，所有尺寸都保留了参数化驱动关系，后续可以根据实际使用需求快速调整挂钩的开口尺寸、整体长度、安装孔距等参数，快速衍生出不同规格的同系列产品，能够满足不同承重等级、不同安装场景的使用需求。
