汽车线束连接用锥套式插接轴结构

　　在汽车整车线束布局、底盘管路快接以及小功率电气回路的插接场景中，这类带锥度过渡的插接轴结构是非常常见的连接部件，不同于常规的等径插接头，它的锥面段设计主要解决两个实际工程问题：一是插接过程中的自动对中，不需要操作人员反复调整插接角度，顺着锥面导向就能顺利推入对接位，在整车装配线的快节奏工位上，能有效降低插接对位的辅助时间，减少因强行斜插导致的密封件刮损、插脚变形问题；二是锥面配合能在插接到位后形成均匀的径向抱紧力，相比等径圆柱配合，它的抗振动松脱能力更强，适配车辆行驶过程中持续的颠簸、发动机传递的高频振动工况，不会因为长期交变载荷出现插接间隙变大、接触不良的问题。

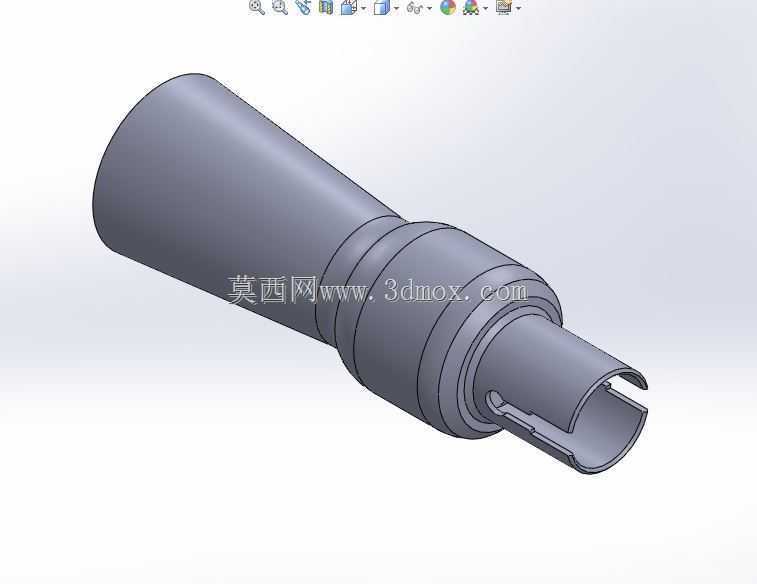

　　从结构细节来看，整个零件分为三个功能段：最外侧的大端锥段是导向与抱紧段，表面做了光滑的机加工处理，没有额外的防滑纹路，因为这个段是和对接件的内锥孔配合，过高的表面粗糙度会增大插接阻力，甚至刮伤对接件的内孔镀层，实际建模时这个锥度的取值控制在1:12到1:15之间，既保证导向顺滑，又不会因为锥度过大导致插接到位后轴向锁止力不足；中间的多阶环形凸台是轴向定位与密封安装位，每一道凸台的宽度和高度都经过匹配设计，最靠近锥段的凸台是主定位面，插接到位后会和对接件的端面完全贴合，限制插接的最大深度，避免插入过深顶坏对接端内部的接触元件，后面的几道环形槽是用来安装O型密封圈的，槽的深度和宽度按照对应线径的密封圈标准设计，保证密封圈安装后有合理的压缩量，既能实现IP67级别的防尘防水，又不会因为压缩量过大导致密封圈过早老化失效；最内侧的开口叉形段是锁止与接触段，端部开了对称的两道缺口，让这个段具备一定的径向弹性，插接到位后缺口处的卡爪会弹入对接件的环形卡槽内，实现轴向的机械锁止，不需要额外的卡箍或者紧固件固定，同时叉形结构的内壁是和对接端的导电芯或者管路内芯接触的，弹性结构能保证接触压力稳定，避免出现接触电阻过大或者管路密封不严的问题。

　　做这个零件的三维建模时，首先要确认安装边界的尺寸约束：大端的最大外径不能超过对接件外轮廓的安装空间，避免和周边的线束、固定支架产生干涉，尤其是在汽车仪表台内部、发动机舱这种布局非常紧凑的区域，零件的外轮廓每大1毫米都可能导致装配时需要调整周边其他部件的位置，增加整车装配的复杂度；插接的有效深度要和对接件的内部深度匹配，既要保证叉形段的卡爪能完全卡入卡槽，又要保证密封圈完全进入密封位，不会出现半插的状态；开口叉的缺口宽度和深度要经过强度校核，既要保证足够的弹性让插接时的推力在操作人员可接受的范围内，又要保证长期使用后卡爪不会出现塑性变形，导致锁止失效，一般来说这个部位的材料选用增强尼龙或者镀锌钢，不同材料对应的缺口厚度、弹性模量参数都要在建模时同步考虑，避免做出来的样件要么插接过硬，要么锁止力不足容易松脱。

　　在实际的整车测试环节，这类插接件需要经过三个维度的验证：一是振动测试，在模拟整车全生命周期的振动频率、加速度条件下，插接件不能出现松脱、接触电阻超标的问题；二是温度循环测试，在-40℃到125℃的环境温度循环下，材料的热胀冷缩不能导致配合间隙变大，密封性能不能下降；三是插拔寿命测试，经过规定次数的插拔后，锁止结构、接触部位的性能不能出现明显衰减。建模阶段就要把这些测试对应的工况要求融入结构设计里，比如锥面的角度公差、环形槽的尺寸公差、叉形段的形位公差，都要在三维模型里标注清楚，给后续的模具加工、零件生产提供明确的依据，避免后期试装时出现批量的装配问题。另外这类零件在设计时还要考虑防错结构，虽然这个模型上没有做明显的防错凸台，但实际量产版本一般会在锥面或者凸台位置增加不对称的定位筋，避免插接时出现角度错误，导致内部的插脚接反，引发电气故障，这部分结构在做平台化设计时可以做成可配置的模块，根据不同车型的插接需求调整防错筋的位置、数量，不需要重新做整个零件的结构建模，能大幅提升设计复用率。
