L型带定位销铸造模具成型结构

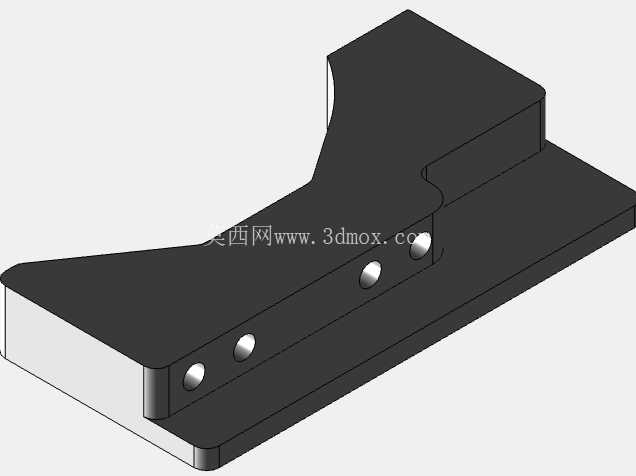

　　在中小批量有色合金铸件的生产场景里，这类L型折弯结构的铸造成型模，主要适配压铸件外侧带阶梯折弯特征的壳体类零件成型，日常多用于汽配小支架、电气盒安装座这类带侧向折弯结构的铸件生产，替代了传统需要拆分侧抽芯的复杂模架结构，能有效减少模具开模的动作行程，降低小批量生产的模架投入成本。从结构功能来看，该模具成型面采用两级阶梯折弯的贴合设计，成型面的粗糙度控制在Ra1.6以内，保证铸件脱模时不会出现表面拉伤，三个沿折弯边等距分布的圆柱定位销，直接在模体上做沉孔过盈装配，销孔的位置度公差控制在0.02mm以内，合模时能精准对准动模的对应定位孔，避免合模错位导致的铸件飞边超差，省去了额外加装边锁的工序。

　　设计初期首先考虑的是铸件的脱模角度，沿开模方向的所有成型侧壁都做了1.5°的拔模斜度，折弯内转角处做了R2的圆角过渡，避免应力集中导致的模腔开裂，同时也能减少铸件转角处的缩孔缺陷；模体的安装基准面选在底部的整平面，安装时直接贴合模架的安装板，四个角预留的M6螺纹孔深度为12mm，能满足不同规格模架的固定需求，不需要额外加工转接板。从安装边界来看，模体总宽度适配200吨压铸机的模架安装间距，厚度方向的尺寸预留了足够的冷却水道布设空间，不需要对模架做额外的铣削避让；定位销突出模体成型面的高度为5mm，合模时先导入动模销孔，能承受合模时的侧向剪切力，避免成型面直接受撞击出现凹坑。

　　日常生产维护时，这类整体式的成型结构拆装十分方便，只需要拆卸四个固定螺丝就能将模体从模架上取出，定位销磨损后可以直接从背面敲出更换，不需要对模体做二次加工，大幅缩短了模具维护的停机时间。针对壁厚3mm以内的薄壁铸件，该结构的成型面做了局部的溢料槽设计，在折弯转角的末端预留了0.2mm深的溢料间隙，能将压射时裹入的气体导入溢料槽，减少铸件内部的气孔缺陷，同时溢料槽和浇道的连接位置做了斜度设计，去除浇口时不会损伤铸件本体。在模体的选材上，整体采用H13热作模具钢，成型面做了氮化处理，表面硬度达到HRC48-52，能承受连续压射时的热交变应力，减少热疲劳裂纹的产生，正常生产工况下使用寿命能达到8万模次以上，满足中小批量铸件的生产需求。

　　和传统的拆分式镶块结构相比，这种整体式的L型成型模减少了镶块拼接的配合间隙，避免了长期生产后镶块移位导致的铸件错边问题，同时整体式结构的热传导更均匀，铸件冷却时的收缩变形量更可控，成型后的铸件平面度能控制在0.1mm以内，不需要后续额外的校形工序。
