Nema17带行星齿轮集成步进电机外壳结构

在桌面级3D打印机、小型数控雕刻机、精密自动化移载平台这类对安装空间有严苛要求的设备里，动力单元的集成度一直是结构设计阶段需要反复权衡的核心点，这款适配Nema17规格步进电机的集成式行星齿轮外壳，正是针对紧凑安装场景下的动力封装需求完成的结构设计。

从实际设备装配的边界来看，常规Nema17步进电机的安装法兰为行业通用的42mm见方规格，这款外壳在底座位置完全保留了标准安装法兰的孔位与定位基准，不需要额外制作转接板就可以直接替换原有独立电机的安装位，安装孔的位置公差按照通用机械装配的IT7级精度预留，能适配现有设备上的电机安装座，不会出现孔位错位、安装后同轴度超差的问题。外壳整体的轴向尺寸控制在紧凑区间内，在集成了一级行星齿轮减速结构的容纳空间后，整体外伸长度比单独搭配外置行星减速器的方案缩短近三分之一，对于设备内部Z轴安装空间有限、或者机械臂关节处动力单元需要控制外伸惯量的场景，这个尺寸优势能直接降低整体结构的设计难度。

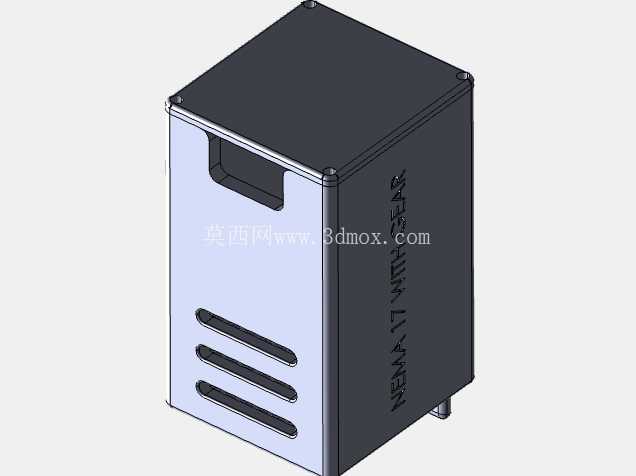

外壳的功能设计完全围绕实际运行的痛点展开，很多集成式减速电机在长时间运行后，会因为绕组和齿轮啮合产生的热量无法及时散出，出现电机退磁、齿轮润滑脂提前失效的问题，这款外壳在侧部面板上设计了三组平行的通长通风槽，通风槽的开孔方向顺着设备常见的风冷气流方向设置，不需要额外加装导流结构就能让气流穿过壳体内部带走热量，同时通风槽的开孔宽度做了限位设计，能避免车间环境里的较大金属切屑、杂物落入壳体内部卡滞齿轮。壳体的侧壁做了加厚的筋条结构，一方面是提升整体的抗形变能力，在设备发生意外碰撞、或者安装时锁紧力过大的情况下，不会出现壳体变形卡滞内部转子的问题；另一方面筋条也充当了辅助散热的肋片，增大壳体和空气的接触面积，提升被动散热的效率。

从结构设计的思路来看，这款外壳没有采用常见的电机与减速器分体拼接的结构，而是将电机绕组的容纳腔和行星齿轮的安装腔做了一体化的腔体设计，取消了分体结构之间的连接法兰与密封垫片，既减少了零部件数量降低装配复杂度，也消除了拼接位置的同轴度累积误差，能让行星齿轮组的输出轴和电机转子轴保持更高的同轴度，降低齿轮啮合的噪音与运转阻力。壳体的材质适配常用的压铸铝合金工艺，也可以满足小批量试制阶段的3D打印加工需求，壁厚按照压铸工艺的最小均匀壁厚要求设置，避免出现压铸时的冷隔、缩孔缺陷，各个边角位置都做了工艺圆角过渡，既减少加工时的应力集中，也能避免装配时锐边划伤操作人员。顶部的面板上预留了编码器或者刹车模块的安装位，如果后续需要搭配闭环控制或者断电刹车功能，不需要重新更换外壳，只需要在顶部加装对应模块即可，拓展性能够覆盖多数小型自动化设备的动力需求。

在实际应用场景中，这类集成外壳封装的动力单元，除了桌面制造设备之外，也非常适合小型协作机器人的关节驱动、医疗检测设备的样本移载机构、小型物流分拣的摆轮驱动这类对动力单元体积、运行稳定性有要求的场合。外壳侧面预留的标识区域可以清晰标注齿轮箱的减速比参数，方便设备维护时快速识别动力参数，底座的安装法兰除了适配标准的Nema17安装孔位，还在边角位置做了小尺寸的避让缺口，能适配安装空间更局促的嵌入式安装场景，不需要额外对设备安装板做二次修配。和单独采购电机再搭配外置减速器的方案相比，这种一体化外壳封装的结构，在装配时只需要完成一次壳体锁紧就可以完成动力单元的组装，能减少生产线上的装配工时，也避免了分体装配时因为操作人员操作不当导致的齿轮啮合间隙不合适、电机轴与减速器输入轴不同轴的问题，提升批量装配时的一致性。
