倾转旋翼垂直起降无人飞行器结构

　　该三维结构围绕一种兼具固定翼巡航效率与旋翼垂直起降能力的无人飞行器展开，整机采用翼端动力短舱倾转的总体布局，适合在缺少跑道、起降空间受限但又要求较长航时的任务环境中使用。现场布置时，飞行器可在平整地面、舰船甲板、山地临时点位或小型保障场地完成垂直起飞；升空后，翼端旋翼轴由垂直升力状态逐步转入水平推进状态，机翼承担主要升力，从而降低长时间平飞时的动力消耗。返回阶段则通过反向倾转过渡，以旋翼升力支撑悬停和垂直降落，避免对滑跑距离、拦阻装置或大型机场设施的依赖。

　　从用途上看，这类平台可承担航空侦察、边界巡查、通信中继、目标指示、物资投送前置验证以及低空科研试飞等任务。与多旋翼飞行器相比，其固定翼段能够在巡航中提供较高的升阻比；与常规固定翼无人机相比，它又不需要弹射架、伞降回收场或长跑道，因此在山地、海岛、城市密集区和移动载体附近具有更强的部署适应性。模型中对机身、机翼、尾翼、动力短舱、旋翼、起落支撑和内部骨架均进行了空间表达，便于结构工程师检查过渡飞行状态下各部件的运动关系与干涉边界。

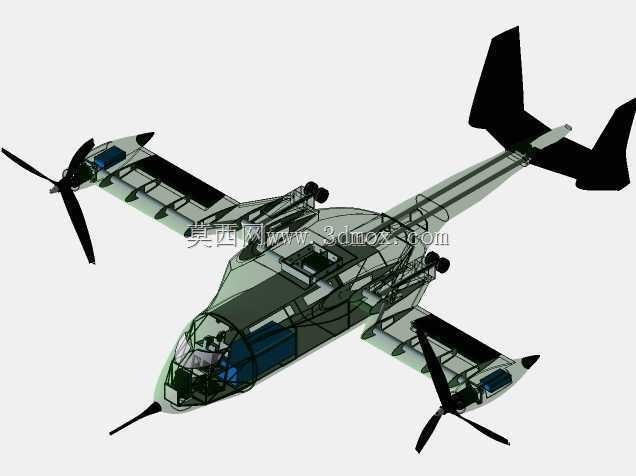

　　外形布置上，机身采用狭长流线轮廓，前部设置透明化驾驶舱/任务舱区域，可用于观察航电、载荷或乘员概念空间的安放位置。机身下部沿纵向布置承力骨架，框、梁和舱段分隔清晰，能够为设备安装、线缆走向、燃油或电池组布置提供参考。主翼位于机身中部，翼面内可见翼梁、翼肋和蒙皮支撑关系，翼展方向为翼端倾转短舱留出安装接口。机翼后缘及靠近机身的区域需要兼顾舵面安装、结构加强和设备维护开口，设计时不能只按静态外形处理，而应结合倾转过程中的气动载荷变化校核局部刚度。

　　翼端短舱是整机功能实现的关键。短舱内包含动力单元、倾转支座、旋翼轴及相关连接结构，旋翼在垂直状态下提供升力，在水平状态下提供前飞拉力。短舱与机翼端部的连接区域需要传递旋翼拉力、扭矩、陀螺力矩和着陆冲击载荷，安装边的位置、螺栓分布、轴承支撑以及倾转执行机构空间都应在数模中提前协调。旋翼桨叶与机翼、尾翼之间的净距尤其重要，悬停和低速过渡时桨盘周围气流复杂，若间隙不足，不仅会带来气动干扰，还可能在弹性变形或姿态偏差时形成碰撞风险。

　　尾段采用双尾撑式延伸思路，后部设置垂尾和水平安定面，用于在固定翼巡航状态下提供方向与纵向稳定。尾撑从机翼或机身后部向后延展，内部可布置操纵拉杆、线缆或加强梁。垂直尾翼的位置需要避开翼端旋翼下洗流的强烈扰动区，同时在悬停状态下减少尾翼对旋翼气流的阻挡。模型中尾翼轮廓、尾梁连接和后端整流区域均有明确形体，可用于后续舵面分区、尾轮支撑或伞舱接口的方案讨论。

　　起落与地面支撑方面，该结构以轻量化着陆构型为基础，机头下方和尾部/机身下部设置支撑点，重点控制着陆时的姿态稳定性。垂直降落时，整机重量通过机身框架和支撑点传入地面，起落装置不必承受常规滑跑产生的大幅纵向冲击，但需要抵抗侧风、甲板摇晃和不均匀接地带来的侧向载荷。支撑点的横向跨距、机头仰俯限位以及尾翼离地间隙，都应在总装数模中与旋翼直径、机身长度一起校核，防止起降姿态变化时桨尖或尾翼触地。

　　内部设计上，透明化展示方式使舱内框架、座椅/任务设备占位、前部观察窗和机身底部承力路径更容易识别。实际工程细化时，可沿机身纵向划分航电舱、任务载荷舱、能源舱和动力控制舱，使重心在悬停与巡航两种模式下都保持在允许范围内。倾转旋翼无人机对重心变化较敏感，设备布置不能仅追求安装方便，还要结合燃油消耗、电池放电或载荷投放后的重心偏移进行复核。机翼内部则应预留倾转驱动线路、燃油管或电缆通道，并在翼根处设置检修口，保证装配可达性。

　　建模思路上，该作品以总体协调和结构可视化为主要目标，既保留了飞行器外部气动轮廓，也暴露了框梁、翼肋、短舱支架和旋翼安装关系。对于后续详细设计，可在此基础上继续拆分部件层级：机身蒙皮与骨架分别建件，机翼舵面设置转动轴，短舱建立倾转角基准，旋翼桨叶设置独立桨距和旋转参考。通过这些约束，工程师能够在悬停、过渡、巡航三种典型姿态下检查运动包线，评估维护拆装顺序，并为风洞模型、缩比验证机或工程样机的结构设计提供直接参考。
