垂直起降固定翼物流投送无人机结构

　　这套结构面向应急物资末端投送场景展开，核心矛盾在于固定翼平台巡航效率高、航程远，但对起降场地要求严格，而纯多旋翼平台虽然能够垂直起降、悬停装卸，却在长距离运输中能耗过高、续航不足。方案采用复合翼构型，在固定翼机身与机翼基础上布置多组升力旋翼，起降阶段由垂直动力系统托举整机，脱离跑道依赖；达到安全高度并完成姿态转换后，前飞动力接管，机翼提供主要升力，旋翼系统退出或降低负荷，从而把多旋翼的场地适应性和固定翼的远航程能力结合在一起。

　　从实际用途看，该平台并不追求大吨位运输，而是针对道路中断、山区阻隔、岛屿补给、灾害救援等条件下的小批量紧急物资配送。药品、疫苗、血液制品、饮用水、食品以及小型急救器材都属于典型载荷。此类物资单件重量不大，但时效性强，地面车辆难以快速抵达，采用无人机跨地形投送可以绕过塌方路段、河流和狭窄山谷。机身下方设置独立投递箱，箱体与机体之间需要保留明确的安装边界，既不能干扰旋翼下洗流，也不能在投放过程中接触起落架或机翼结构。投递箱外形按长462mm、宽296mm、高169mm的空间约束建立，建模时应将箱体、锁止机构、吊挂或投放接口作为独立子装配处理，便于后续根据任务包更换保温箱、急救包或防水货囊。

　　载荷能力的设定直接影响整机结构余量。平台最大有效载荷约15kg，在15kg载荷条件下续航约2小时，在10kg载荷条件下可延长至约4小时。工程建模时不能只按最大载荷静态摆放货箱，还要考虑垂直起降阶段的升力波动、前飞加速时的惯性载荷、投放瞬间重心突变以及阵风作用下的扭转载荷。货箱重心应尽量贴近机身纵轴，并位于机翼气动中心附近的合理范围内，避免单侧偏载导致滚转力矩增大。对于药品和血浆类物资，箱体内部还应预留保温衬层、冷源位置和缓冲隔舱，外壳边角做圆角和加强筋处理，降低落地翻滚时的破损概率。

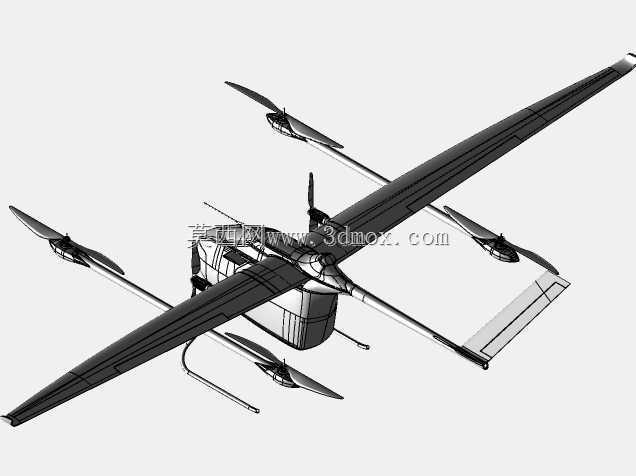

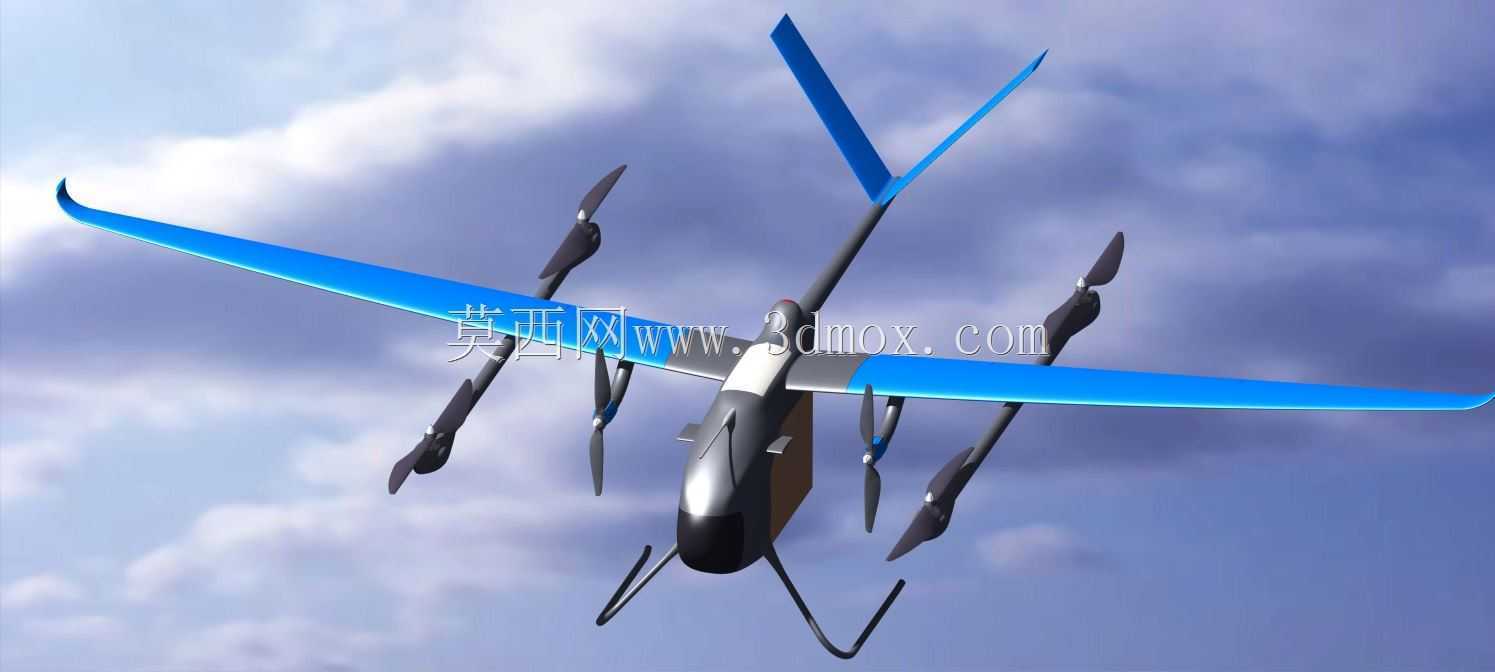

　　气动外形上，主机翼采用大展弦比思路，翼面狭长，有利于降低巡航诱导阻力；翼尖设置醒目的蓝色端板结构，除视觉识别外，也可在模型深化时用于抑制翼尖涡、改善翼尖流场。尾梁向后延伸，配合垂直尾翼维持航向稳定。机身头部收窄，形成近似流线型轮廓，以减少前飞阻力；腹部则需要为货箱和起落架留出平直安装区域。外观曲面建模时，应先建立机身基准轴线、翼弦平面、尾梁中心线和旋翼旋转平面，再叠加蒙皮曲面，否则后期调整翼面角度或电机位置时，容易出现机身、短舱和旋翼干涉。

　　动力布局体现了复合翼无人机的典型设计特征。机翼沿展向分布多组垂直升力电机，旋翼轴线在起降状态下基本保持竖直，用于提供悬停升力；机身后部或尾部布置前飞推进动力，在巡航阶段提供推力。这样的布置使升力电机与推进电机分工明确，避免单套动力在姿态转换中频繁承受复杂方向载荷。结构设计时，每台升力电机都需要通过短舱或撑杆与机翼主梁连接，短舱根部是重点传力区域，应保留螺栓连接、电机座板、走线腔和维护盖板的建模层次。旋翼与机翼之间要设定足够间隙，防止气动振动引起桨尖碰擦；相邻旋翼的旋转盘面也不得重叠，并在转向布置上考虑反扭矩平衡。

　　起落架采用轻量化支架形式，服务于垂直着陆和地面停放。由于该平台不依赖滑跑，起落架不需要承受飞机那样强烈的水平冲击，但要吸收竖直接地载荷，并在倾斜地面上提供稳定支撑。支架向外展开可增大支撑多边形，降低货箱挂载后的侧翻风险；同时支腿不能伸入货箱投放路径，也不能遮挡下方任务设备。建模时应把接地脚、支撑杆、机身接头和缓冲件分开，着陆姿态按整机最大起飞重量、单侧先接地和轻微横坡三种情况检查干涉。

　　控制系统的结构配套也不能忽略。垂直起降固定翼在悬停、过渡转换和固定翼巡航之间存在明显姿态差异，机翼、尾翼、旋翼和推进螺旋桨都需要与飞控设备的安装位置协调。机头或机身内部应预留航电舱、电池舱和 GNSS/IMU 安装平台，电池舱靠近整机重心，航电传感器则需要避开强振动源和金属遮挡。机身侧面、尾梁和机翼内部要规划线缆通道，动力线与信号线分槽布置，减少电机调速器对导航信号的干扰。

　　在三维建模流程中，建议先按任务重量估算翼面积、旋翼盘载和重心范围，再建立总体骨架；随后细化机翼梁、尾梁、电机短舱、货箱锁扣和起落架接头。曲面外观完成后，必须回到装配环境做运动包络检查，重点核对旋翼旋转域、舵面偏转范围、货箱投放轨迹和起落架变形空间。对于结构设计人员而言，该模型的价值不在外观展示，而在于把复合翼动力转换、应急货舱布局、重心控制和真实投送边界整合到同一套可检查的数字样机中，为后续详细设计、风洞修正和样机试制提供清晰基础。
